vivado怎么抓波形

最新推荐文章于 2025-03-06 13:55:00 发布
最新推荐文章于 2025-03-06 13:55:00 发布
阅读量2.4k 收藏 24
点赞数 2
分类专栏： vivado使用 文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45850879/article/details/127553595
版权
本文介绍了在Vivado中抓取FPGA波形的步骤，包括在信号前添加DEBUG约束，工程综合，设置调试，确认并添加要抓取的信号，生成bit流和itx文件，加载到Vivado Lab，设置触发条件并运行触发。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、在需要抓取的信号前面添加(* MARK_DEBUG=“true” *)约束。如下图所示。
在这里插入图片描述

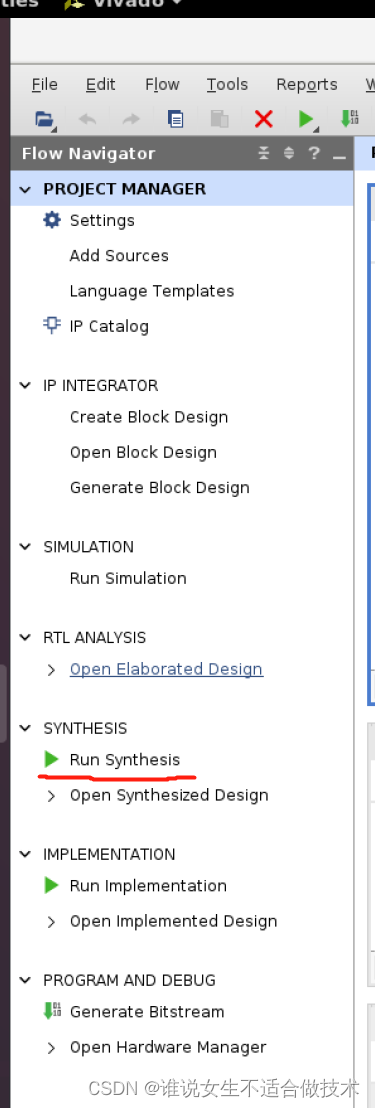

二、vivado工程综合一下。
在这里插入图片描述

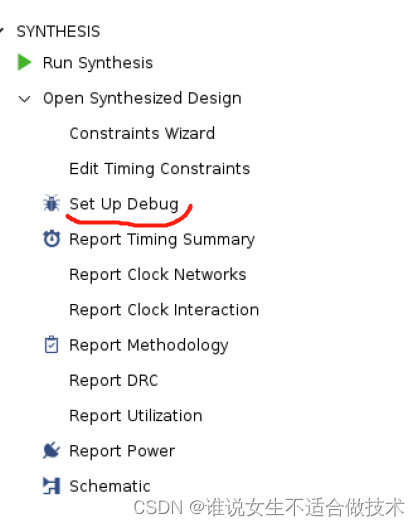

三、综合完成后，打开set_up_debug。
在这里插入图片描述

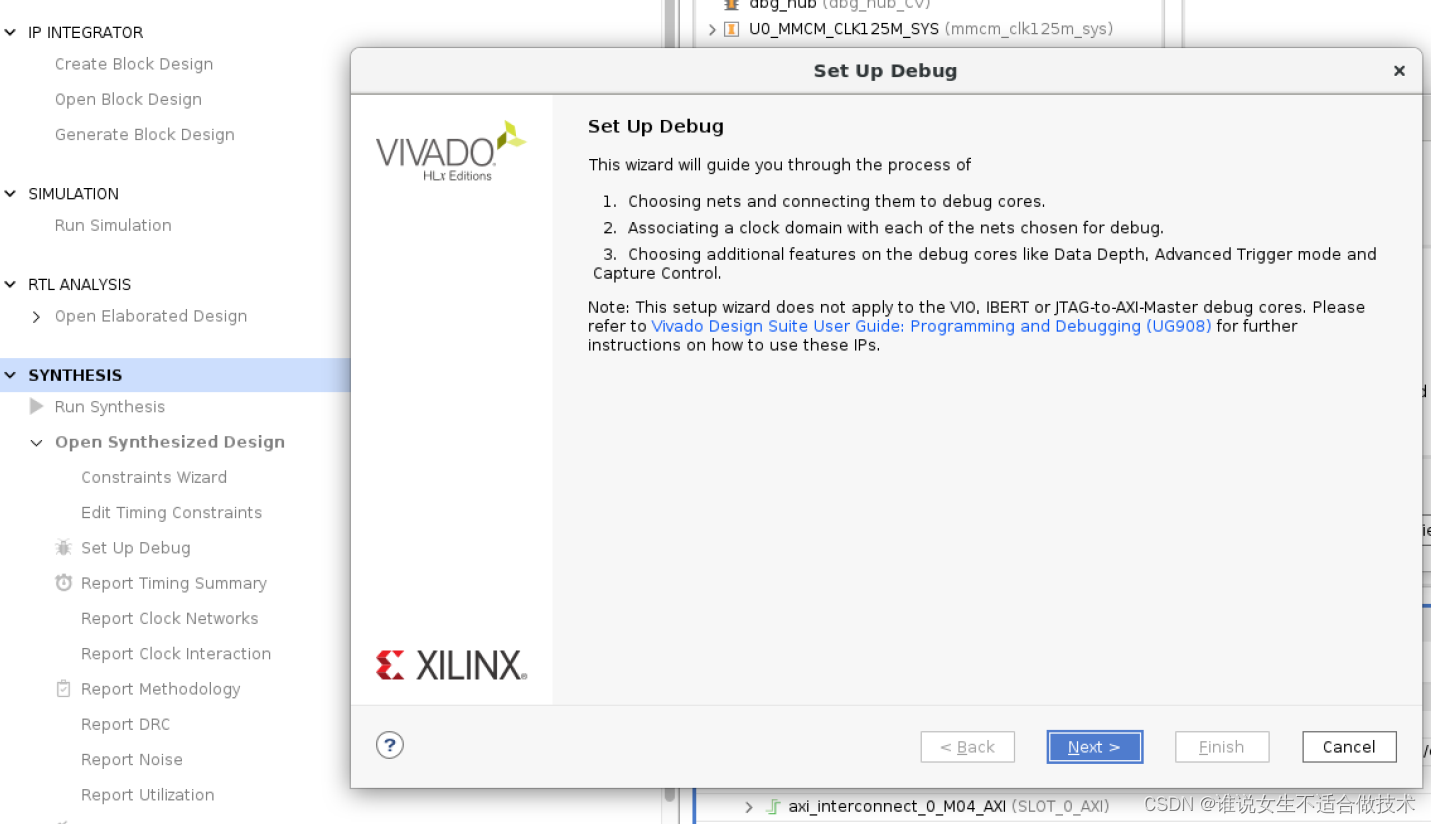

四、Next。
在这里插入图片描述

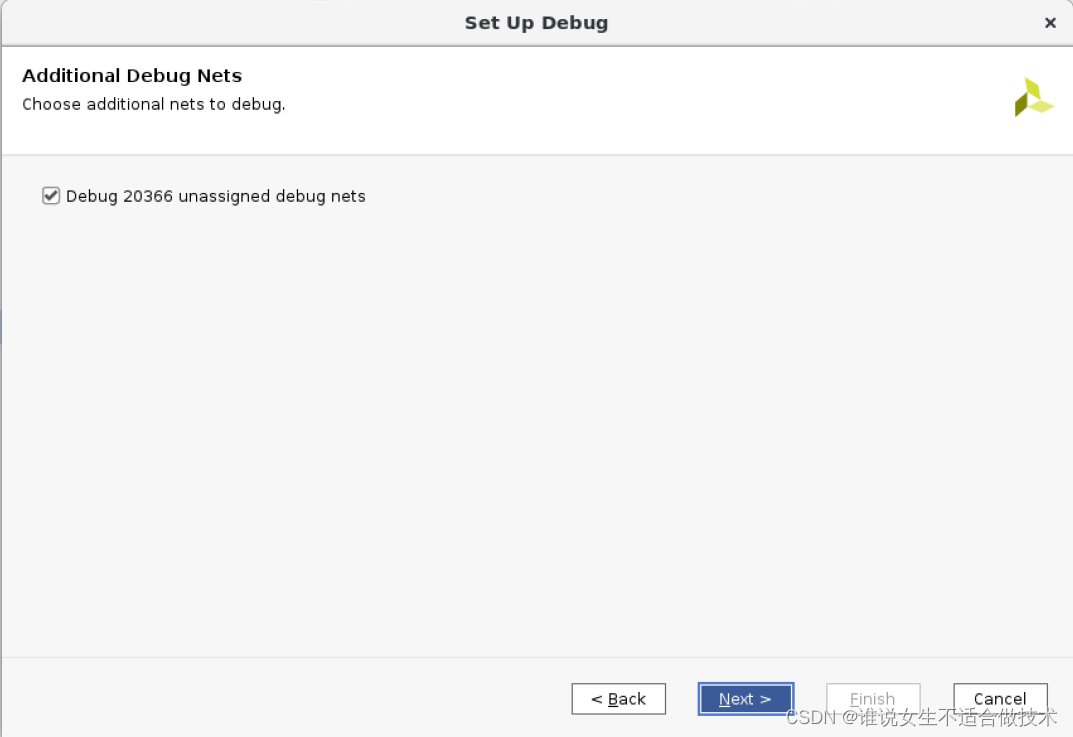

在这里插入图片描述

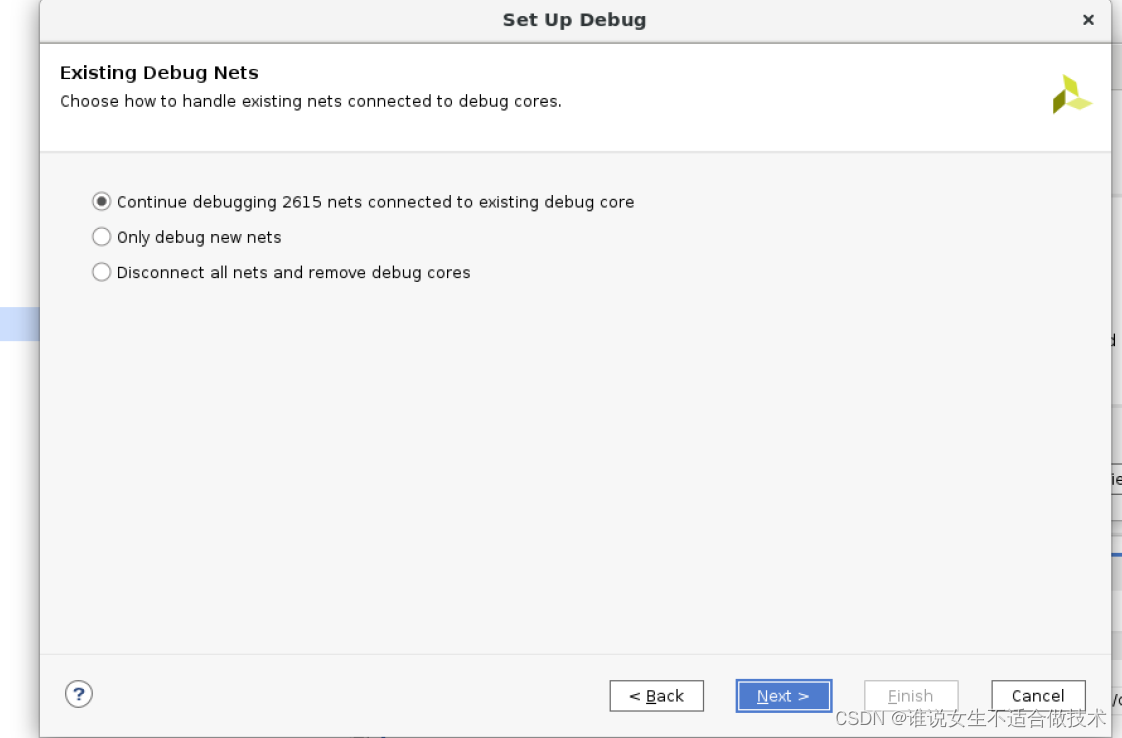

在这里插入图片描述

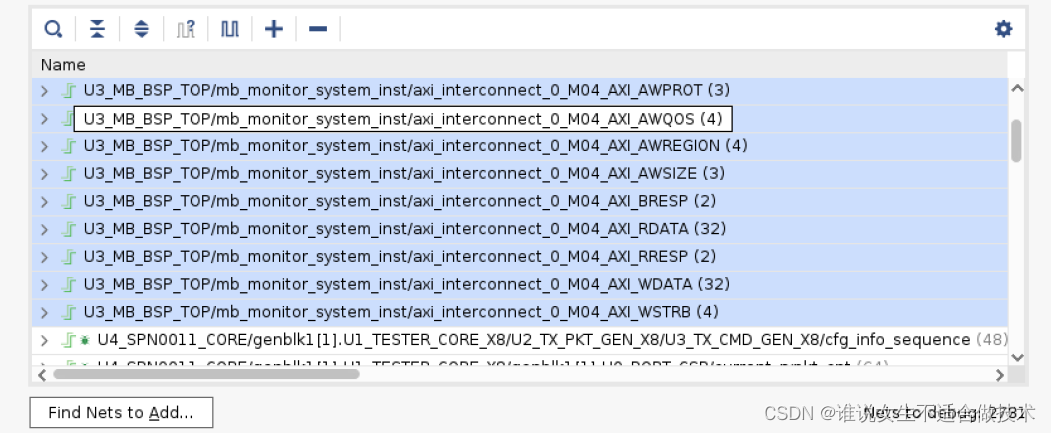

五、再次确认一下抓取的信号。根据可以+添加或-删除信号。一直next直至finish。
在这里插入图片描述
六、产生bit流和itx文件。
