文章目录

一、需要有的硬件实物和软件

HT32（32位合泰单片机，以下简称HT32）

数据线（一定要是可以传输数据的，普通的充电线不一定可以），不知道是不是数据线的可以进行检验，参考博客
XCOM串口助手（网上下载即可）

二、需要了解的有关串口通信的知识

● 通用同步异步收发器 – USART
● 同时支持异步和时钟同步串行通信模式
● 异步工作频率高达 (fPCLK/16) MHz，同步工作频率高达 (fPCLK/8) MHz
● 全双工通信
● 完全可编程串行接口通信特性包括：
字长：7，8 或 9-bit 字符
校验位：奇、偶或无奇偶校验位的产生和检测
停止位：1 或 2 个停止位产生
位顺序：低位优先或高位优先传输
● 错误侦测：奇偶校验、溢出和帧错误
● 自动硬件流控制模式 – RTS、CTS
● IrDA SIR 编码器和解码器
● 具有输出使能控制的 RS485 模式
● FIFO 深度：8×9 位接收器和发送器

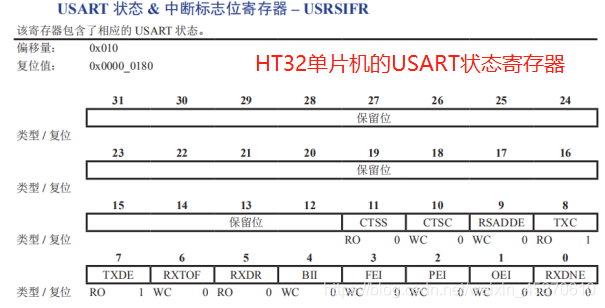

通用同步异步收发器 USART 提供了一个灵活的采用同步或异步传输的全双工数据交换。USART用来转换并行和串行接口之间的数据，通常也被用作 RS232 标准通信。USART 外设功能支持四种类型的中断，包括线路状态中断、发送 FIFO 空中断、接收器阈值级别到达中断和超时中断。USART 模块包括一个发送 FIFO (TX_FIFO) 和一个接收 FIFO (RX_FIFO)。通过读取线路状态寄存器LSR，软件可以检测 USART的错误状态。状态包括传输模式下的类型和状况以及因奇偶、溢出、帧和暂停事件造成的错误状况。
在这里插入图片描述

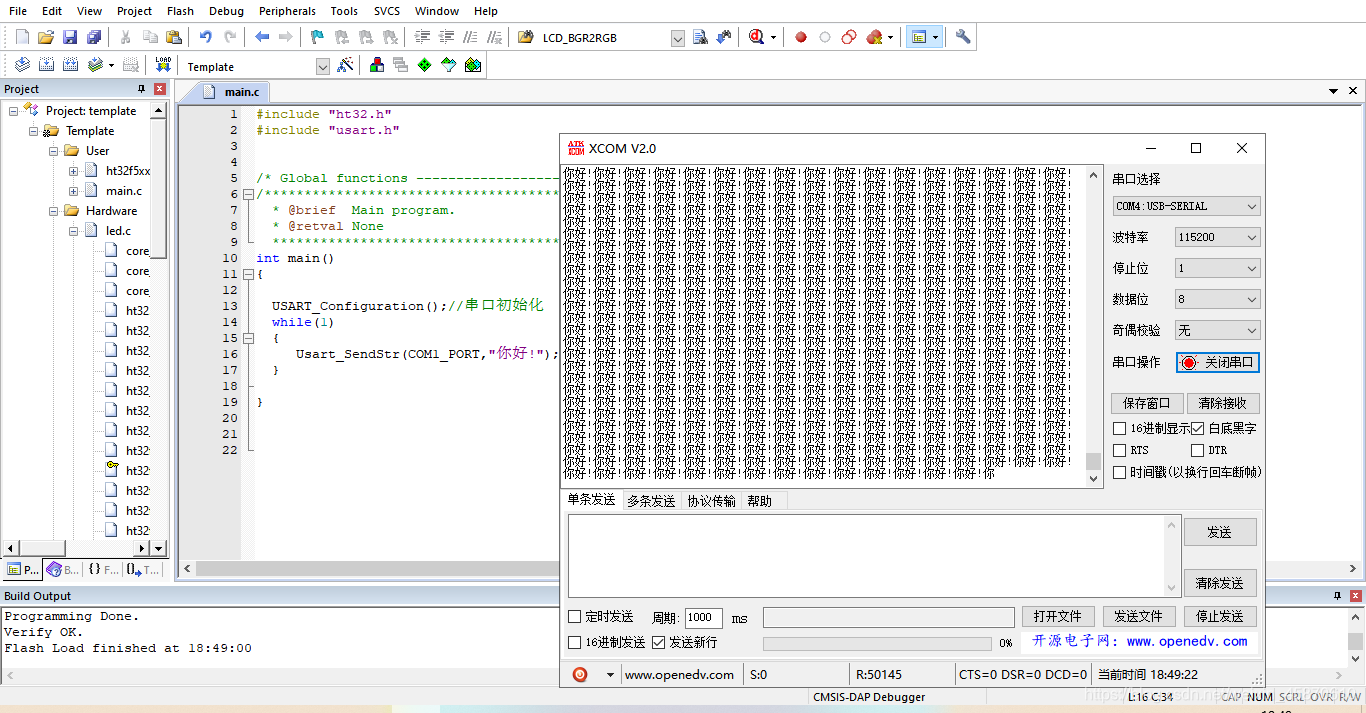

最终实现效果
在这里插入图片描述

三、HT32实现串口通信代码

main.c

#include "ht32.h"
#include "usart.h"

int main()
{

  USART_Configuration();//串口初始化
	while(1)
	{
		 //循环发送字符串,用于测试是否通信成功
		 Usart_SendStr(COM1_PORT,"你好!");
	}

}

usart.c

#include "usart.h"
#include "ht32f5xxxx_gpio.h"
#include "ht32_board.h"
#include "ht32_board_config.h"

/*USART_Configuration函数说明：配置usart串口*/
void USART_Configuration(void)
{
  USART_InitTypeDef USART_InitStructure;

	CKCU_PeripClockConfig_TypeDef CKCUClock= {{0}};
	CKCUClock.Bit.AFIO = 1;
	COM1_CLK(CKCUClock)  = 1;  //开启时钟
	CKCU_PeripClockConfig(CKCUClock, ENABLE);

  AFIO_GPxConfig(USART_GPIO_GROUP, USART_TX_PIN, AFIO_FUN_USART_UART);
  AFIO_GPxConfig(USART_GPIO_GROUP, USART_RX_PIN, AFIO_FUN_USART_UART);

  /*
		波特率： 115200
		长度：   8bits
		停止位： 1位
	  校验位： 无
	  模式：   正常模式
  */
  USART_InitStructure.USART_BaudRate = 115200;
  USART_InitStructure.USART_WordLength = USART_WORDLENGTH_8B;
  USART_InitStructure.USART_StopBits = USART_STOPBITS_1;
  USART_InitStructure.USART_Parity = USART_PARITY_NO;
  USART_InitStructure.USART_Mode = USART_MODE_NORMAL;
  USART_Init(COM1_PORT, &USART_InitStructure);

  // 使能 COM1_PORT  发送和接收
  USART_TxCmd(COM1_PORT, ENABLE);
  USART_RxCmd(COM1_PORT, ENABLE);

	 //中断设置
   NVIC_EnableIRQ(COM1_IRQn);

   USART_IntConfig(COM1_PORT, USART_FLAG_RXDR , ENABLE);
   USART_IntConfig(COM1_PORT, USART_FLAG_TXDE , ENABLE);

	/* 设置FIFO接收等级*/
    USART_RXTLConfig(COM1_PORT, USART_RXTL_04);
}


/*COM1_IRQHandler函数说明：接收中断服务函数*/
void COM1_IRQHandler(void)
{
	u8 data;

	if( USART_GetFlagStatus(COM1_PORT, USART_FLAG_RXDR ) )//接收中断
	{
		data = USART_ReceiveData(COM1_PORT);//读取接收到的数据
		printf("data = %c\n",data);  //把收到的数据发送回电脑
	}
}


/*函数说明：FIFO*/
void USART_Tx(const char* TxBuffer, u32 length)
{
  int i;

  for (i = 0; i < length; i++)
  {
    while (!USART_GetFlagStatus(COM1_PORT, USART_FLAG_TXC));
    USART_SendData(COM1_PORT, TxBuffer[i]);
  }
}


/*函数说明：发送一个字节*/
void Usart_Sendbyte(HT_USART_TypeDef* USARTx, u8 data)
{
	USART_SendData(USARTx, data);
	while (USART_GetFlagStatus(USARTx, USART_FLAG_TXDE) == RESET);
}

/*Usart_SendArray函数说明：发送数组*/
void Usart_SendArray(HT_USART_TypeDef* USARTx, u8 *array,u8 num)
{
	u8 i;
	for( i = 0;i < num;i++)
	{
		Usart_Sendbyte(USARTx,*array);
		array++;
	}
}

/*Usart_SendStr函数说明：发送字符串*/
void Usart_SendStr(HT_USART_TypeDef* USARTx, uint8_t *str)
{
	uint8_t i;
	for(i = 0;str[i] != '\0';i++)
	{
		Usart_Sendbyte(USARTx,str[i]);
	}
}
