AXI中的传输类型——图文解释（Burst / Outstanding / Out-of-order 等）

一、Burst Transfer

  AXI burst读操作：master只需要发送burst的起始地址，slave会根据burst的起始地址与burst场地自动进行地址计算，将对应的数据与响应发送到master侧。
    

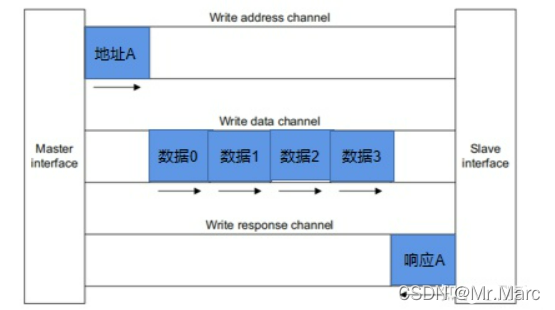

  AXI burst写操作中，也只需要发送burst写的起始地址，slave只需要接受起始地址，然后根据传输的长度将数据传输到对应的地址缓存中。
  只需要进行一次握手就可以实现地址通道的请求传输，避免系统总线的占用。
    

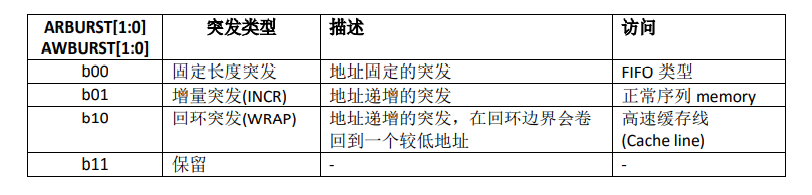

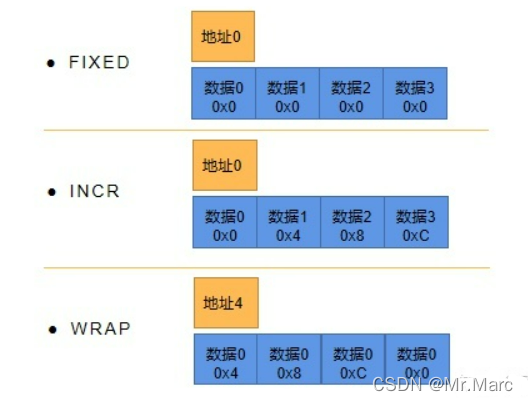

  Burst Type：AXI协议中支持不同的Burst传输类型，主要分FIXED、INCR、WRAP。
    

• FIXED传输为地址固定传输，所有传输都会写在同一个地址中。主要应用在FIFO的传输中，因为FIFO为先入先出，只需要往同一个地址写数据即可。

• INCR传输为地址递增传输，可根据具体的配置有固定长度递增和非定长递增。大部分的数据传输都是使用这种方式，尤其是在内存访问中，可以大大提高效率。

• WRAP传输为地址回环传输，在一定长度后会回环到起始地址。主要应用在Cache操作中，因为cache是按照cache line进行操作，采用wrap传输可以方便的实现从内存中取回整个cache line。

        

二、Outstanding Transfer

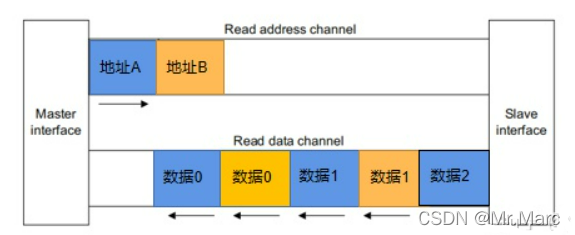

  读Outstanding操作是不需要等待前一笔传输完成就可以发送下一笔操作。AXI因为是通道分离的所以master不需要等待前一笔操作A响应完成就可以发送下一笔操作请求B，这样可以有效提升通路利用率，提升系统性能。
    

  写outstanding也是一样，不需要等待前一笔的写完成就可以发送下一笔传输。系统设计上需要注意outstanding对应的缓存的需求，否则无法接受master发送的数据出现系统的反压。
    

【注】

• Burst可以减少地址通道的交互，提升单笔传输的效率。

• Outstanding可以较少多笔传输之间的等待，提升多笔传输的效率。

三、Out-of-order Transfer

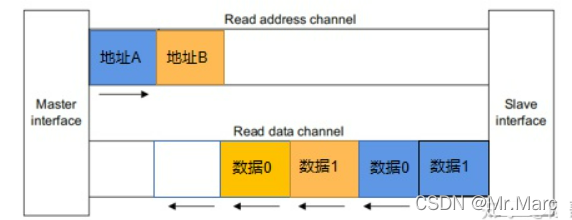

  Out-of-order传输可针对于多个从机，返回的response可以不安master访问的顺序，慢的可以快，快的可以慢。如果master要求返回的数据必须按照他们访问的顺序来返回，则必须使用相同的ID。如果master不要求按顺序返回数据，则可以通过使用不同的ID来实现乱序传输。 也就是说乱序不乱序的实现是通过master的访问ID来进行控制的，同一个ID必须按照顺序，不同ID可以乱序。
    

四、Interleaving Transfer

  交织（交叉）传输，是在乱序的基础上支持不同ID间数据之间的乱序。但是相同ID的数据还是顺序返回的，不同ID之间才会有交织传输。 在axi3中支持写交织，axi4/5去掉了wid，不支持写交织。
    

五、Narrow Transfer

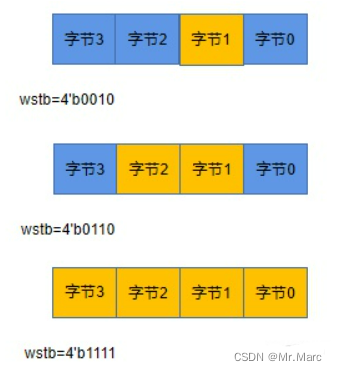

  窄传输就是通过strb信号指定有效传输数据的位宽来实现。针对一些特定的寄存器读写，或者在不同数据位宽的总线传输中会使用窄传输操作。

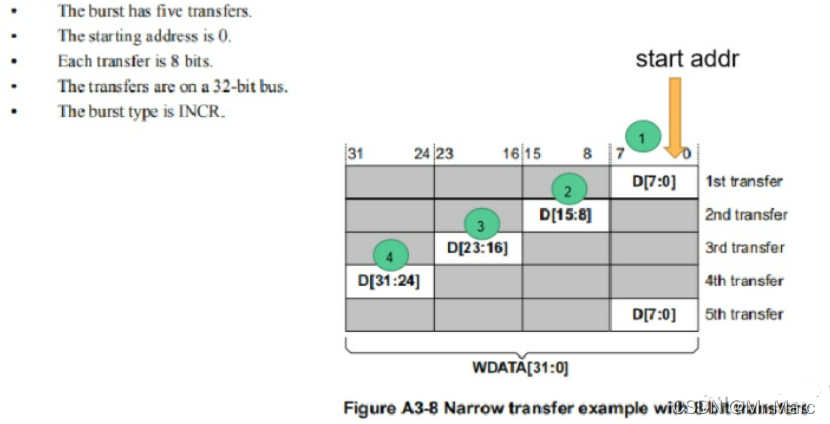

  需要注意在多笔连续的窄传输操作中，strb会随着地址递增进行响应的变化，这样方便在系统设计使用中可以方便的将窄传输合并，从而提升系统传输效率。

  写选通信号 WSTRB 允许在写数据总线上进行稀疏数据传输。每个写选通信号对应写数据总线上的一个字节。当写选通断言时，表示写数据总线上对应的字节通道中包含将被更新到 memory 的有效信息。

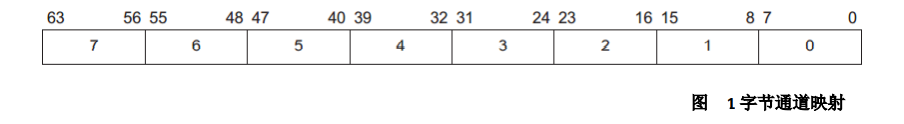

  写数据总线上每 8 位具有一个写选通位，因此 WSTRB[n]对应 WDATA[(8 x n) + 7 : (8 x n)]。图 9-1 展示了一个 64-bit 数据总线上的这种关系。
    
  主机必须确保只有包含有效数据的字节通道，其对应的写选通信号才会被断言，有效数据由事物的控制信息决定。
          

六、Unaligned Transfer

  AXI 协议使用基于突发的寻址，意思是，每个事物都包含若干个数据传输。通常来说，每个数据传输都会对齐到传输大小。例如，一个 32-bit 宽的传输通常会对齐到 4-byte 边界。但是在某些时候，会期望在非对齐的地址开始一个突发，即非对齐传输。
  非对齐传输是指有些传输指令不是按照word对齐，而是按照Byte对齐进行传输。起始地址可能是任意的地址。如下图中，起始地址为0x1，则在系统上需要按照非对齐的方式进行传输。第一次传输采用strb信号指定对应的Byte有效，后面的传输可以按照正常的传输进行。

  非对齐传输主要体现在第一笔传输的数据中，地址还是按照对word对齐的方式，通过strb指定对应的Byte有效即可。

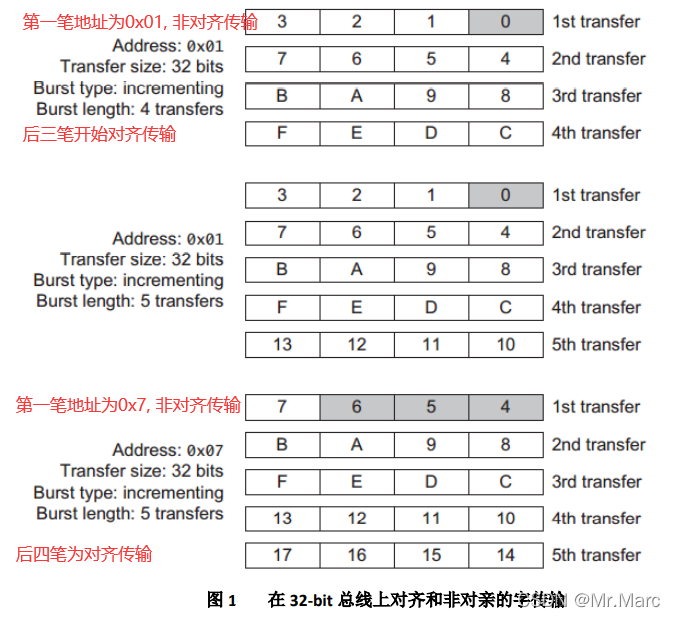

  下图展示了不同宽度的总线上对齐和非对齐的传输。图中每行代表一个传输。深色方格表示根据地址和控制信息，不会被传输的字节。
