（四）DDR协议命令波形时序一——（ACT、Read、Write）

已于 2022-04-25 21:24:28 修改
阅读量5.7k 收藏 19
点赞数 1
分类专栏： DDR协议及应用实践 文章标签： fpga开发 硬件工程 驱动开发
于 2022-04-02 14:00:56 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_46022434/article/details/123846800
版权
本文详细介绍了DDR内存协议中的ACT激活、Read读取和Write写入命令的时序要求。内容包括ACT命令的时序参数如tRRD、tFAW、tRAS和tRC，以及Read和Write命令的不同波形场景，如无Additive Latency、Sequential Read/Write、Read to Precharge和Write to Read等，深入探讨了各种时序参数对数据传输效率的影响。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

一、DDR命令真值表

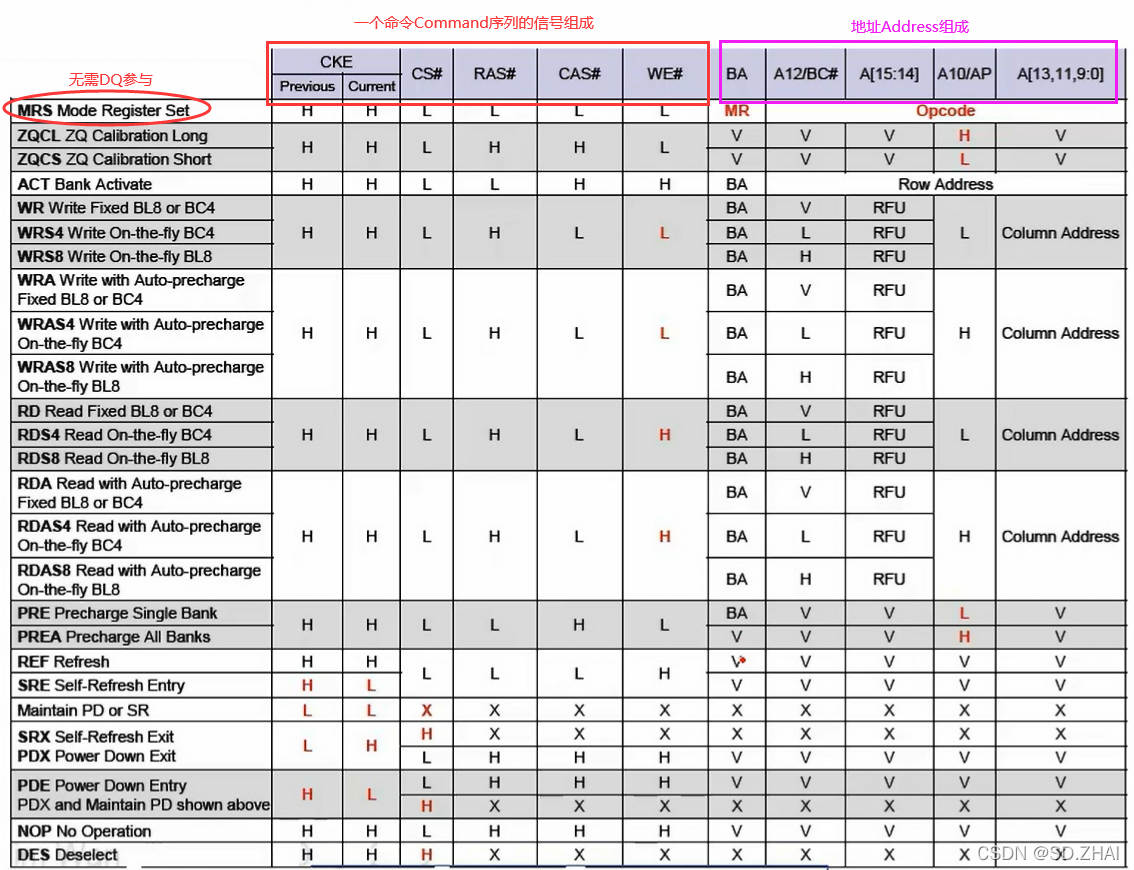

  • DDR的Command命令由CKE、CS#、RAS#、CAS#、WE#信号组成，这几个信号进行不同的搭配组合会形成不同的Command命令模式；（RAS： Row Address Strobe，行地址选通脉冲；CAS： Column Address Strobe，列地址选通脉冲；）
  • Command命令与地址Address相互协同共同完成对DDR mem颗粒的访问操作。

在这里插入图片描述

二、ACT激活命令时序要求

  ACTIVE命令是在对mem颗粒进行读写访问之前需要发出的第一个命令：

  • ACTIVATE命令协同Address命令会激活某一特定bank的某一行，每一次操作只能打开同
