💥1 概述

针对通用DS-CDMA（Direct Sequence-Code Division Multiple Access，即直接序列码分多址）发射机和接收机的仿真研究文档，以下是一个概括性的介绍和框架建议，特别是针对主函数模拟任意数量的用户和每个用户的任意数量的比特，以及cdmat.m（发射机功能）和cdmar.m（接收机功能）两个关键文件的说明。

一、引言

DS-CDMA技术作为第三代移动通信系统的关键技术之一，通过扩频技术实现了码分多址的应用。本研究旨在通过仿真来深入理解DS-CDMA系统的工作原理，特别是发射机和接收机的功能。

二、系统概述

DS-CDMA系统通过将携带信息的窄带信号与高速地址码信号相乘，获得宽带扩频信号。在接收端，使用与发射端同步的相同地址码信号进行解扩，从而恢复原始信息。

三、仿真框架

1. 主函数

功能：模拟任意数量的用户和每个用户的任意数量的比特。
实现：
- 初始化用户数量和每个用户的比特数量。
- 为每个用户生成随机比特序列。
- 调用cdmat.m函数生成发射信号。
- 通过信道（可添加噪声和干扰）传输信号。
- 调用cdmar.m函数进行信号接收和解扩。
- 计算并输出误码率等性能指标。

2. cdmat.m（发射机功能）

功能：将用户数据扩频并调制到载波上。
实现：
- 接收用户数据和地址码。
- 对用户数据进行扩频处理（即将用户数据与地址码相乘）。
- 对扩频后的信号进行调制（如BPSK、QPSK等）。
- 输出发射信号。

3. cdmar.m（接收机功能）

功能：接收并解扩信号，恢复原始用户数据。
实现：
- 接收来自信道的信号。
- 使用与发射端同步的地址码对接收信号进行解扩。
- 对解扩后的信号进行解调。
- 输出恢复的用户数据。
- 计算误码率等性能指标。

四、仿真步骤

初始化参数：设置用户数量、每个用户的比特数量、地址码长度等。
生成用户数据：为每个用户生成随机比特序列。
发射机处理：调用cdmat.m函数对用户数据进行扩频和调制。
信道传输：将发射信号通过信道传输，可添加高斯白噪声或其他干扰。
接收机处理：调用cdmar.m函数对接收信号进行解扩和解调。
性能评估：计算误码率等性能指标，评估系统性能。

五、仿真结果与分析

误码率分析：观察不同用户数量、比特数量、噪声水平下系统的误码率变化。
频谱特性分析：分析发射信号和接收信号的频谱特性。
系统容量分析：探讨DS-CDMA系统的软容量特性及其影响因素。

六、结论与展望

总结仿真结果和发现。
讨论DS-CDMA系统的优缺点及其改进方向。
展望DS-CDMA技术在未来移动通信系统中的应用前景。

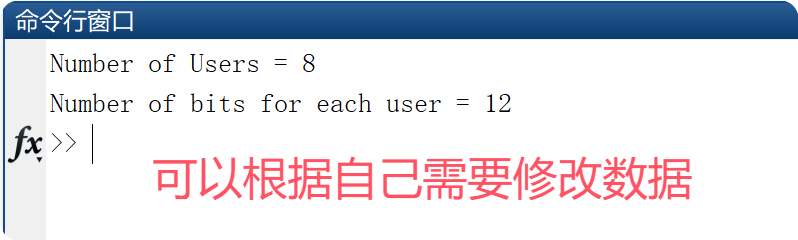

📚2 运行结果

部分代码：

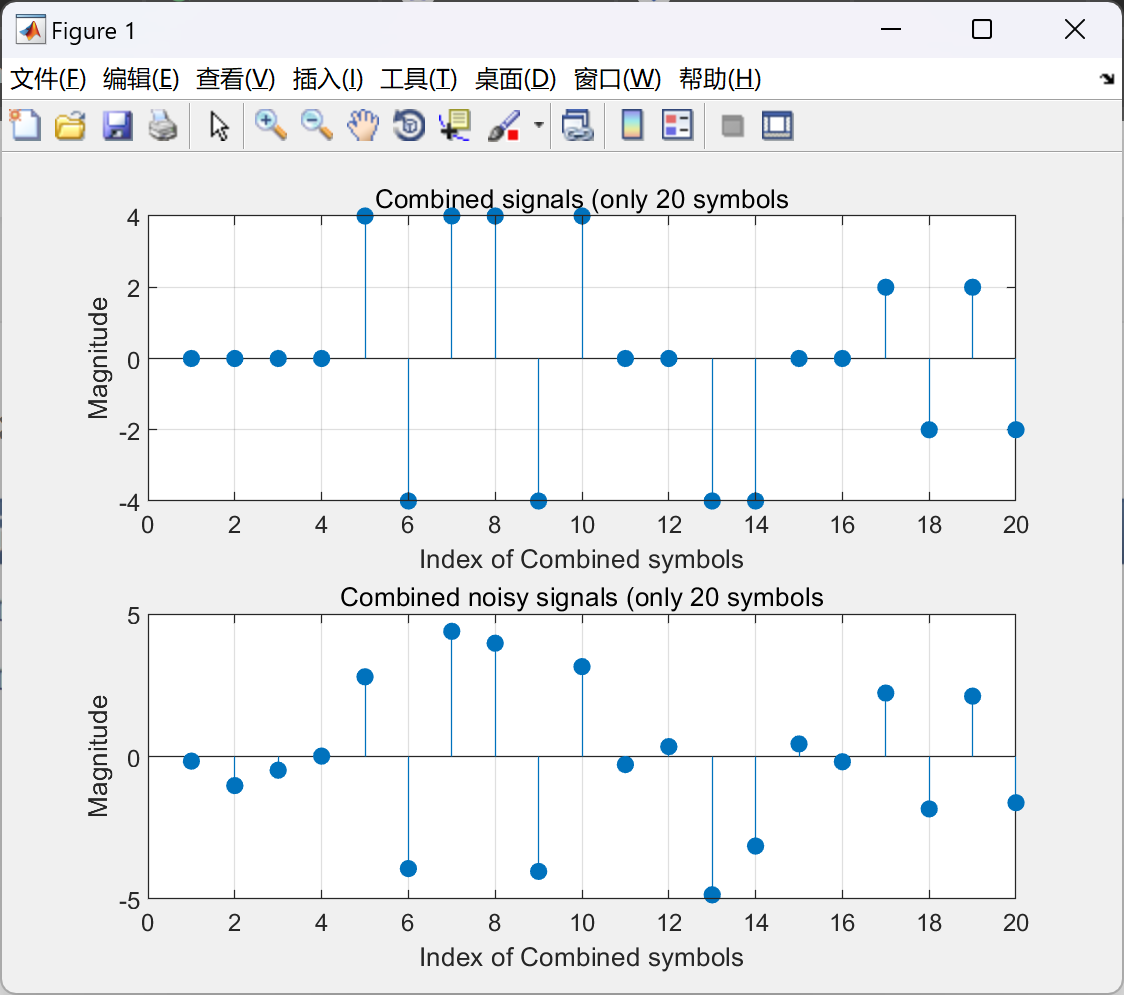

figure;%plot combined signals
%Tx
subplot(211);stem(cd1(1:20),'filled');
title('Combined signals (only 20 symbols');
xlabel('Index of Combined symbols');
ylabel('Magnitude');
grid;
%Rx
subplot(212);stem(or(1:20),'filled');
title('Combined noisy signals (only 20 symbols');
xlabel('Index of Combined symbols');
ylabel('Magnitude');

grid;

SNR=0:2:8;

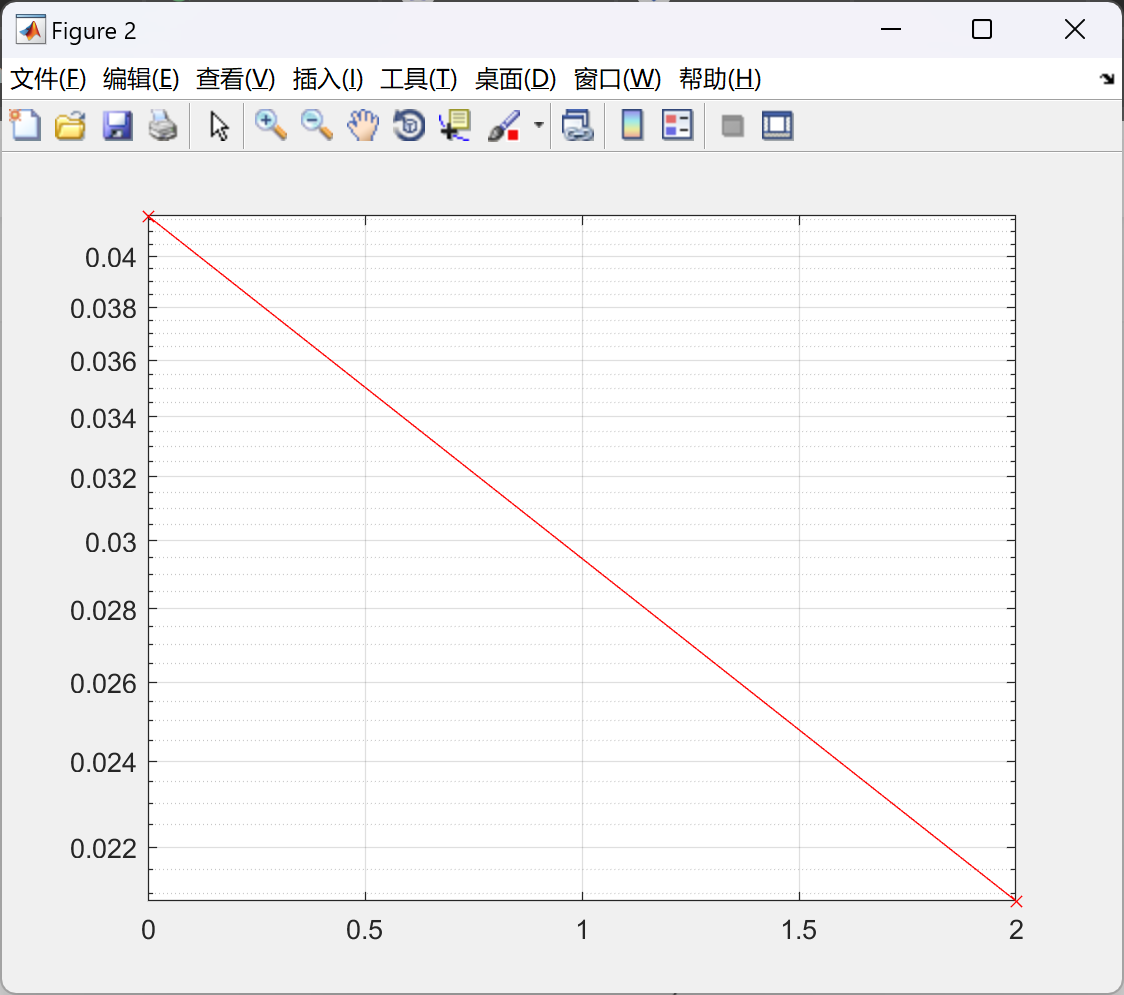

figure; % plot the BER vs. SNR
semilogy(SNR,r,'r-x'),grid;

figure;% plot data for a randomly selected user such as user no. 1 before the BPSK mapping Tx and Rx
% Tx
subplot(211);stem(u_binary(1,1:10),'filled');grid
xlabel('Bits index');
title('Transmitted Bits (showing only 10 bits)');
% Rx
subplot(212);stem((sr(1,1:10)+1)/2,'filled');grid
xlabel('Bits index');
title('Received Bits (showing only 10 bits)');

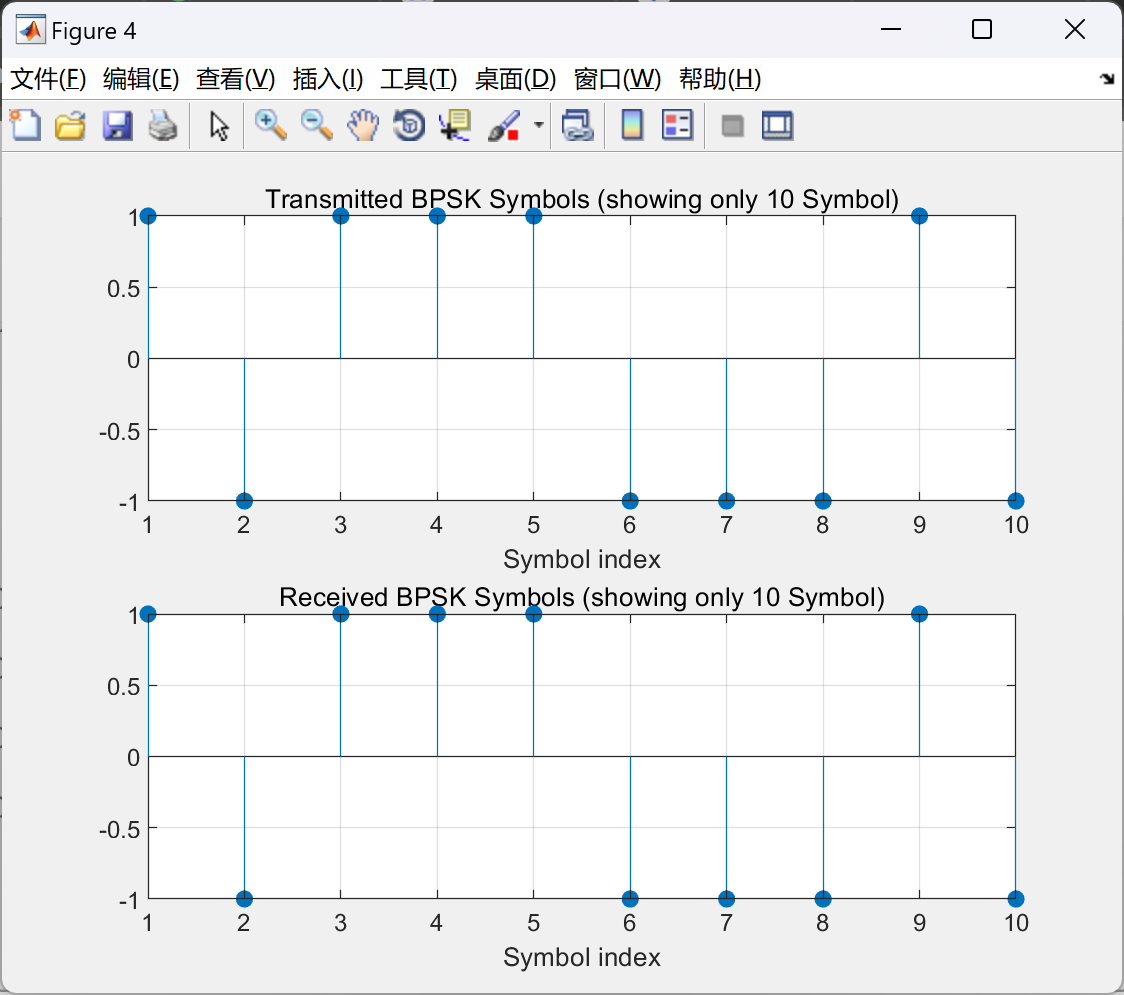

figure;% plot data for a randomly selected user such as user no. 1 after the BPSK mapping Tx and Rx
% Tx
subplot(211);stem(u_BPSK(1,1:10),'filled');grid
xlabel('Symbol index');
title('Transmitted BPSK Symbols (showing only 10 Symbol)');
% Rx
subplot(212);stem(sr(1,1:10),'filled');grid
xlabel('Symbol index');
title('Received BPSK Symbols (showing only 10 Symbol)');
