💥1 概述

6自由度欠驱动自主水下机器人反馈线性化仿真研究

一、6自由度欠驱动自主水下机器人（AUV）的基本概念与结构组成

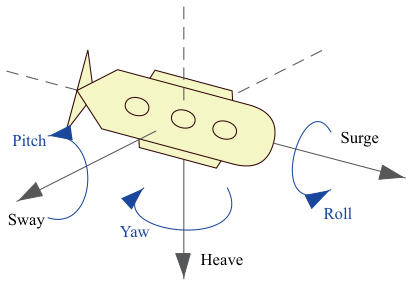

六自由度定义
6自由度指AUV在三维空间中的运动能力，包括三个平移自由度（纵荡Surge、横荡Sway、垂荡Heave）和三个旋转自由度（横摇Roll、纵摇Pitch、转艏Yaw）。各自由度的运动特性如下：
- 平动自由度：沿x（Surge）、y（Sway）、z轴（Heave）的直线运动。
- 旋转自由度：绕x轴（Roll）、y轴（Pitch）、z轴（Yaw）的转动。
欠驱动特性
欠驱动指控制输入数少于自由度数的系统。例如，AUV可能仅配置4个推进器（8个输出量）以实现6自由度控制，导致需通过冗余推力分配和姿态协同间接控制部分自由度。实际应用中，横滚（Roll）常通过配平抑制，仅需5自由度控制。
推进系统结构
- 典型推进器布局：
  采用冗余推进器（如四推进器）实现6自由度控制，通过推力分配优化算法（如能耗最小化）解决无穷多解问题。例如，等腰三角形布置的导流罩可增强垂荡控制稳定性。
- 浮力调节机构：用于上浮/下潜和纵倾角控制，减少推进器能耗。

二、反馈线性化方法在水下机器人控制中的应用原理

核心步骤
- 输入-状态线性化：
确定相对阶（输出对输入的导数次数）；
构造非线性变换 z=T(x)，将状态方程线性化；
设计反馈控制律 u=α(x)+β(x)v 。
- 输入-输出线性化：
  类似步骤，但仅线性化输出动态方程。
优势与挑战
- 优势：将非线性系统转化为线性系统，简化控制器设计。
- 挑战：

依赖精确动力学模型，对参数误差敏感；
需保证零动态稳定性，避免内部发散。

改进方向
- 模糊反馈线性化：结合模糊逻辑动态调整控制器参数，提升鲁棒性。
- 自适应观测器：补偿模型误差和外部扰动（如水流），降低对模型精度的依赖。

三、动力学建模与仿真工具

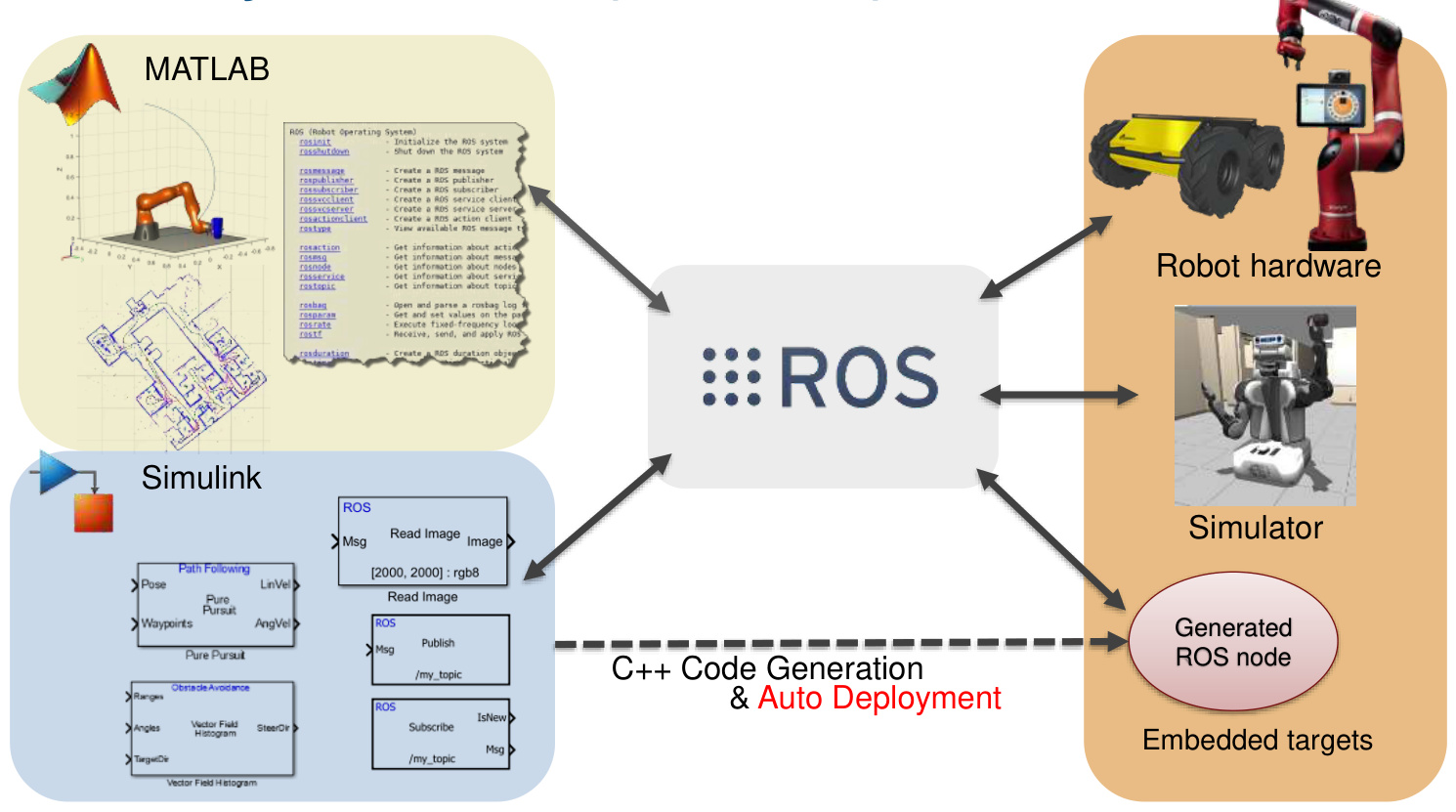

MATLAB/Simulink应用
- 动力学建模：通过Simulink搭建6自由度非线性模型，集成质量矩阵、科里奥利力、流体阻尼等参数。
- 控制算法设计：利用Control System Toolbox设计PID、滑模或强化学习控制器。
- 实时仿真：支持硬件在环（HIL）测试，生成C/C++代码直接部署至嵌入式系统。

2. ROS集成

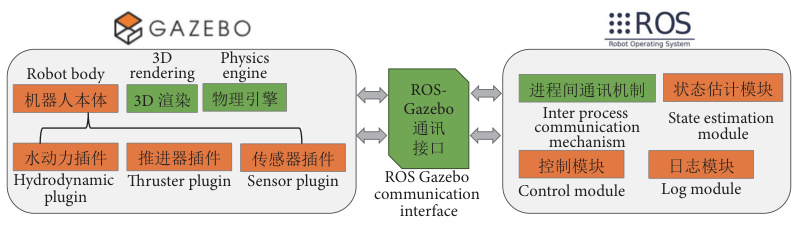

Gazebo仿真：结合ROS Gazebo插件模拟水下环境（如水动力、推进器噪声）。
多工具协同：MATLAB通过ROS Toolbox订阅/发布话题，实现与Gazebo的实时数据交互。

四、现有研究案例与参数获取方法

典型案例
- UX-1机器人：基于反馈线性化的轨迹跟踪控制器，在10m×6m×5m水箱中验证，性能优于LQR控制器。
- USM镇定控制：模糊反馈线性化结合自适应扩张状态观测器，湖试中6维均方根误差降低至0.1–1.0量级。
模型参数辨识方法
- 试验法：通过水池试验获取水动力参数（如阻尼系数）。
- CFD仿真：计算流体动力学分析推进器推力与流场关系。
- Kane方程建模：避免复杂相互作用力计算，提升建模效率（如X舵AUV）。

五、反馈线性化在AUV中的实现步骤

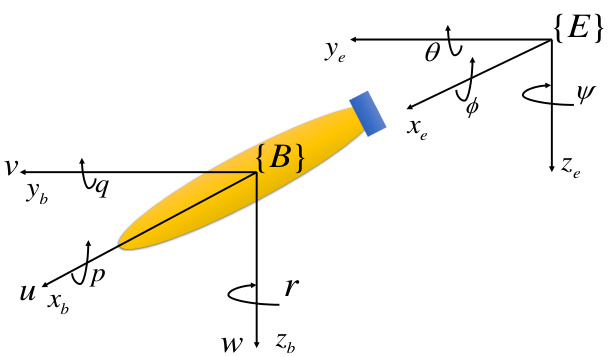

动力学模型构建

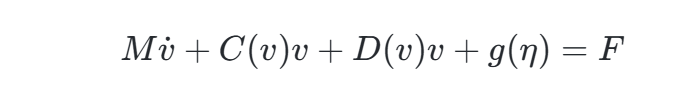

基于牛顿-欧拉方程建立6自由度非线性模型：

其中 M 为惯性矩阵，C 为科里奥利力，D 为阻尼矩阵，g 为恢复力。
坐标变换与解耦
通过非线性变换将模型分解为线性子系统和零动态，例如将纵荡、横荡、转艏通道解耦。
控制律设计
设计反馈控制律补偿非线性项，例如：

其中 v 为线性化后的虚拟控制输入。

六、典型仿真配置方案

MATLAB/Simulink流程
- 模型搭建：使用Simscape Multibody构建机械结构，Simulink设计控制算法。
- ROS集成：通过ROS Toolbox连接Gazebo，实现传感器数据（如IMU、声呐）的实时交互。
- 代码生成：使用Embedded Coder生成ROS节点代码，部署至NVIDIA Jetson等嵌入式平台。
多工具协同案例
- 路径跟踪仿真：
Gazebo模拟水下环境与AUV动力学；
MATLAB设计反馈线性化控制器；
ROS传递控制指令并记录轨迹数据。

七、总结与展望

反馈线性化为欠驱动AUV控制提供了系统化解耦方案，但其依赖模型精度和实时计算能力仍是挑战。未来方向包括：

自适应与鲁棒融合：结合L1自适应控制增强抗扰能力；
AI增强设计：利用强化学习优化反馈线性化参数；
分布式架构：支持多AUV协同控制，提升任务复杂度。

通过MATLAB/Simulink与ROS的深度集成，可实现从模型验证到实际部署的全流程闭环，加速水下机器人技术的工程化应用。

📚2 运行结果

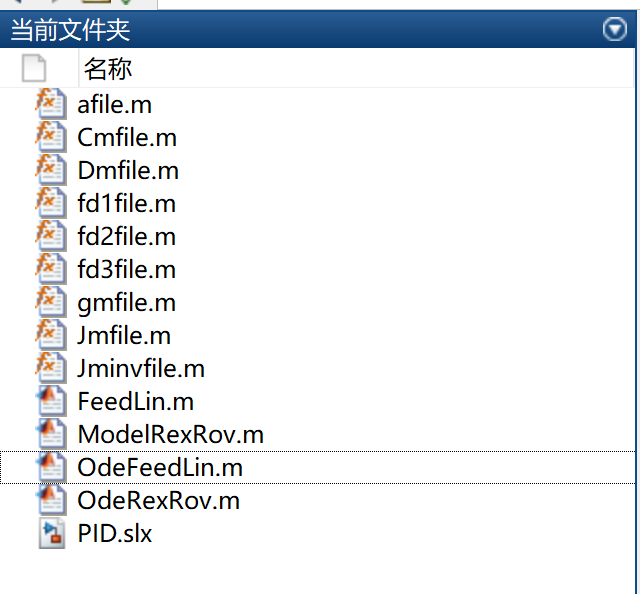

部分代码：

Vd = M\(tau -g1 -D1*V-C1*V);
Xdd = J(1:3,1:3)*Vd(1:3) + J(1:3,1:3)*S(V(4:6))*V(1:3);
Xdot(1:6) = Xd;
Xdot(7:12) = Vd;
ux1 = -0.01*1000*cos(10*t) + 100*(-0.01*100*sin(10*t) - Xdd(1)) + 100*(0.01*10*cos(10*t) - Xd(1)) + 1000*(0.01*sin(10*t) - x);
uy1 = 0 + 1*(0 - Xdd(2)) + 1*(0.01 - Xd(2)) + 1*(0.01*t - y);
uz1 = 0 + 1*(0 - Xdd(3)) + 1*(0.01 - Xd(3)) + 1*(0.01*t - z);
Rnb = J(1:3,1:3);
Rbn = inv(Rnb);
us = Rbn*[ux1;uy1;uz1];
ux = us(1);
uy = us(2);
uz = us(3);
% u = 0;
% v = 0;
% w = 0;
% p = 0;
% q = 0;
% r = 0;
% theta = 0;
% phi = 0;
% ux = 0;
% uy = 0;
% uz = 0;
Xdot(13) = fd1(f1,f2,f3,p,phi,q,r,theta,u,ux,uy,uz,v,w);
Xdot(14) = fd2(f1,f2,f3,p,phi,q,r,theta,u,ux,uy,uz,v,w);
Xdot(15) = fd3(f1,f2,f3,p,phi,q,r,theta,u,ux,uy,uz,v,w);
end
