Solidworks如何隐藏图形边线

最新推荐文章于 2025-04-22 15:37:18 发布
最新推荐文章于 2025-04-22 15:37:18 发布
阅读量2.4k 收藏 7
点赞数 11
文章标签： 3d 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_47065524/article/details/134728002
版权

一般情况下，如果没有提前设置，画好三维图形后显示的图形是带黑色边线的，想要隐藏这些边线其实很简单。

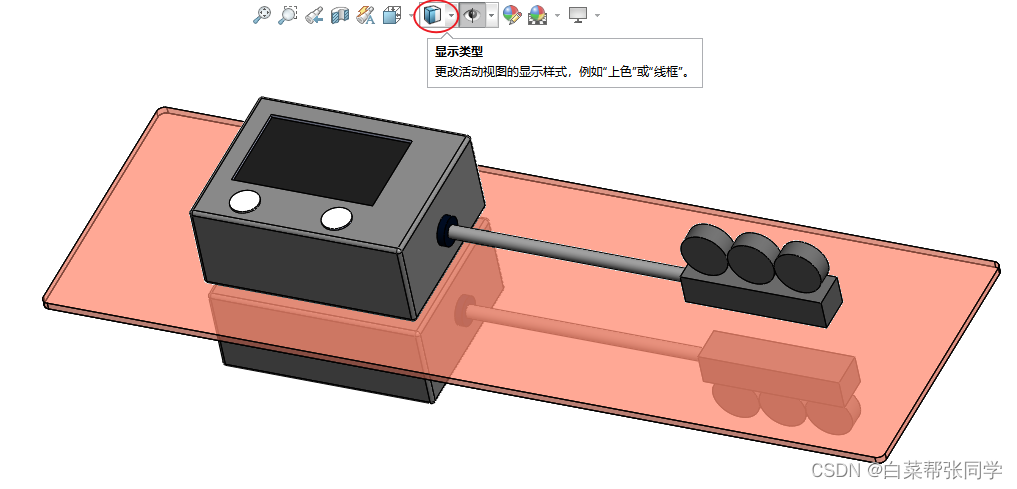

点击“显示类型”，出现下拉菜单

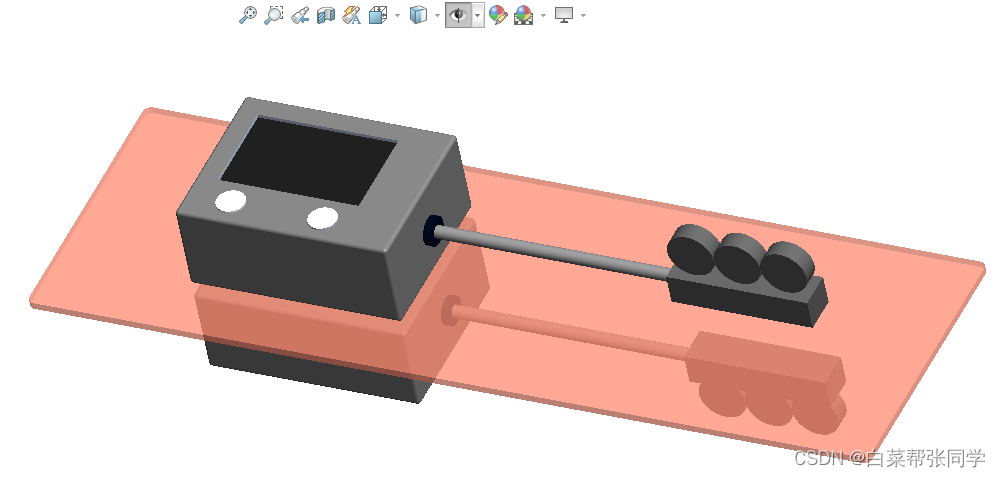

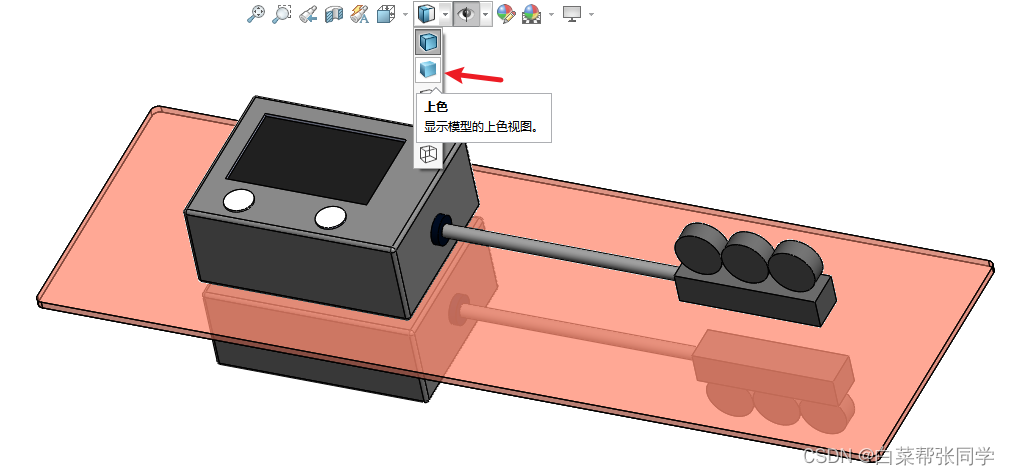

选择“上色”选项，即可隐藏边线。
