博途/S7-1200 PLC 仿真时线圈得电却不能构成自锁回路解决方法

已于 2022-06-05 21:00:08 修改
阅读量5.8k 收藏 15
点赞数 12
分类专栏： 电气控制与PLC应用 文章标签： plc 博途 西门子
于 2022-06-05 20:09:57 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_47816096/article/details/125135876
版权

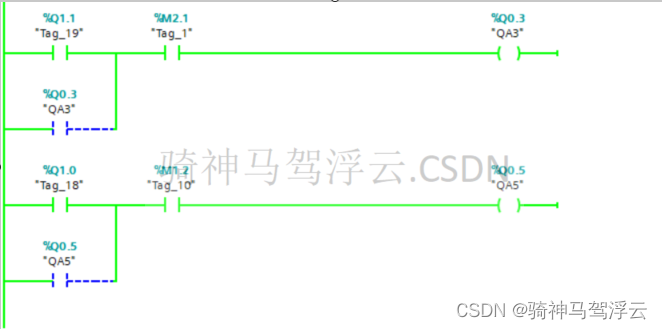

近期在使用西门子做仿真时遇到线圈得电却不能构成自锁回路，如下图所示，Q0.3，Q0.5本应该可以构成自锁回路，但实际却不行。（由于是新手，花了好长时间才解决，因此记录一下，以期帮助和我遇到同样问题的人）

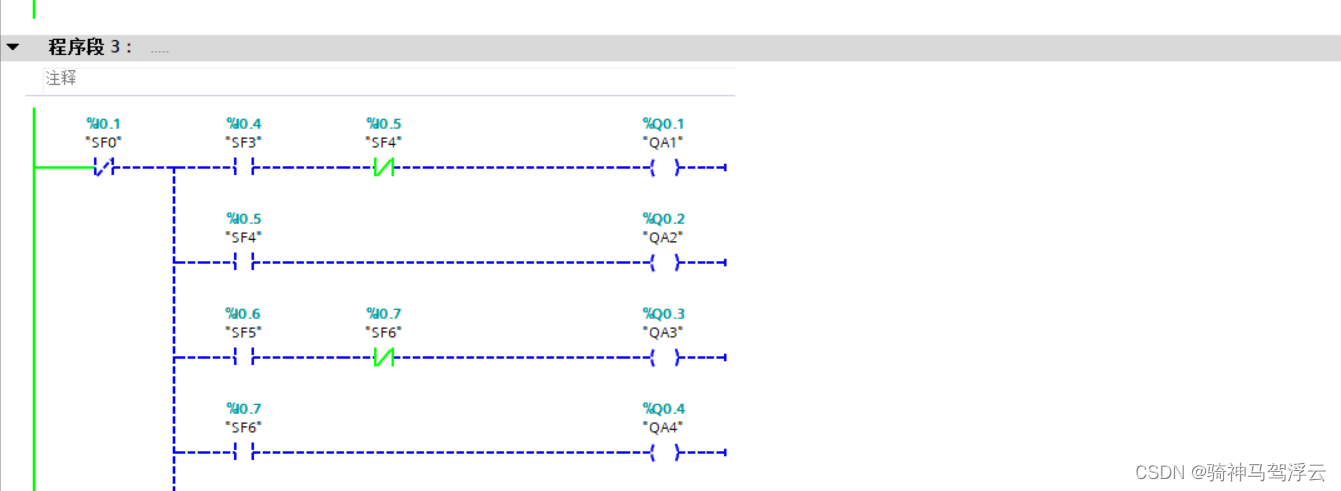

原因分析：Q0.3, Q0.5在整个程序其他地方出现（如下图所示），并且对此产生干扰（双线圈问题）

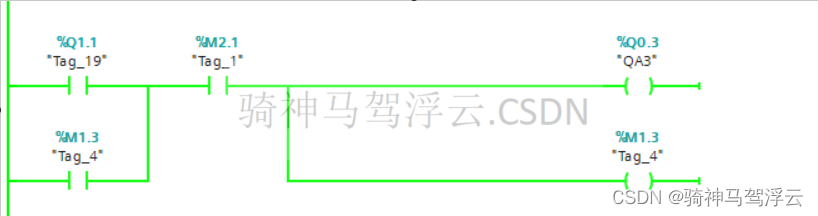

解决方案：使用别的线圈来构成自锁回路，如下图所示
