SDIO传输数据格式简介

1. SDIO数据流程

1.1 SDIO数据读写流程

1.1.1"no response"和"no data"

具体的操作流程如下所示：

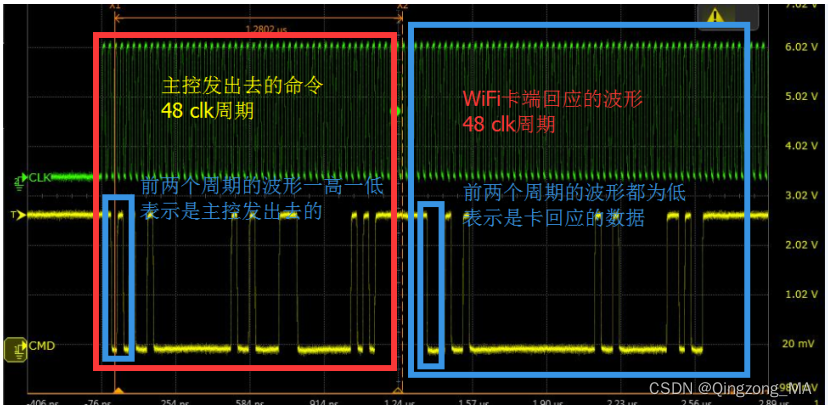

例子：

绿色：SDMMC_CLK

黄色：SDMMC_CMD，空闲时一直处于高电平

• 主控发出的波形：当最开始的两个电平有一高一低时，是主控发出去的命令；
• SD卡响应的波形：当最开始的两个电平有连续的两个低电平是表示卡端有响应；

其次主控和响应一般包含48个bit的数据，所以48个clk为一个完整的包。要确认的就是：主控发出去命令包后，SD卡端是否有响应。

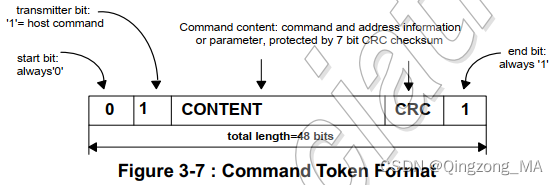

1.1.1.1 Command的数据格式

每个Command都有一个起始位(0)和一个结束位(1)。总长度为48位。每个命令都有CRC保护，以便检测传输错误，并可以进行重复操作。

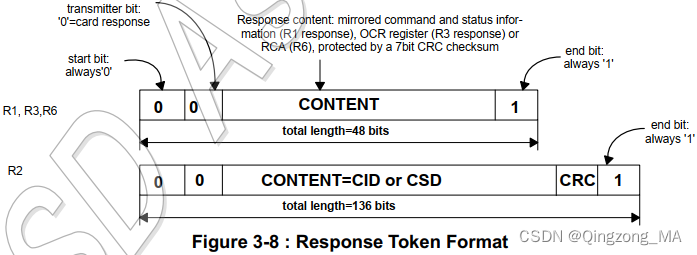

1.1.1.2 Response的数据格式

Response的编码方式取决于它们的内容，长度可以是48位或136位。

1.1.2 数据块操作

1.1.2.1 多数据块读操作

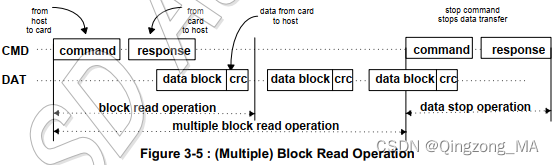

SDIO的Host和Device之间是以数据块形式传输，可以是一次单个数据块，也可以是一次多个数据块。下图给出了一次读取多个数据块的操作：

读操作流程：

• Device触发中断给Host；
• Host通过CMD线发起一次command指令；
• Device给出command对应的response响应；
• Device发送数据块给Host；
• Host发送停止接受数据块的指令；
• Device发送响应并停止发送数据块；

1.1.2.2 多数据块写操作

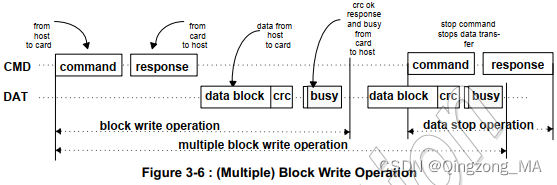

如下图所示，是一次写多个数据块的操作：

写操作流程：

• Host通过CMD线发起一次command指令；
• Device给出command对应的response响应；
• Host发送数据块给Device；
• Host发送停止接受数据块的指令；
• Device发送响应并停止发送数据块；

1.1.2.3 数据类型

SD卡有两种类型的数据包格式。

• Usual data (8-bit width)
• Wide width data (SD Memory Register)

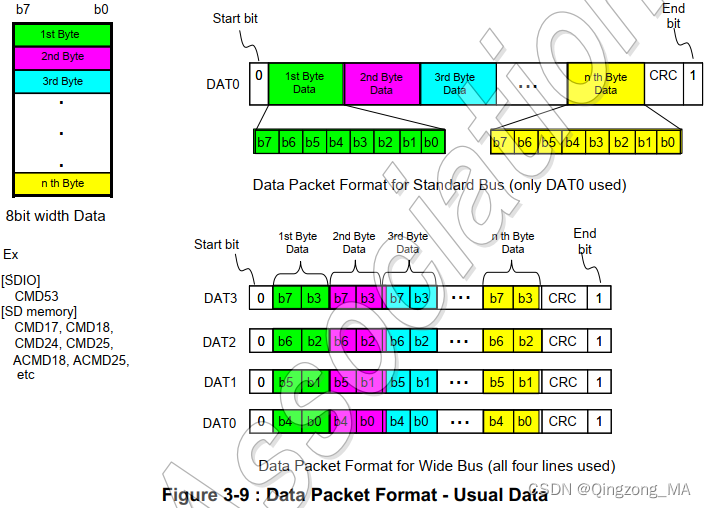

1.1.2.3.1 Data Packet Format for Usual Data (8-bit width)

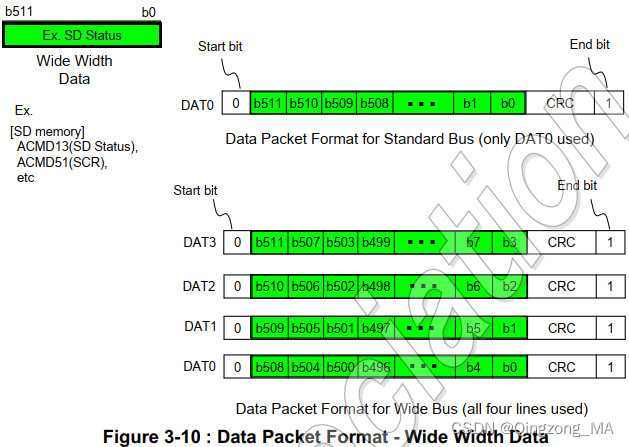

1.1.2.3.2 Data Packet Format for Wide Width Data (Ex.ACMD13)
