TriCore的CSA机制介绍

背景介绍

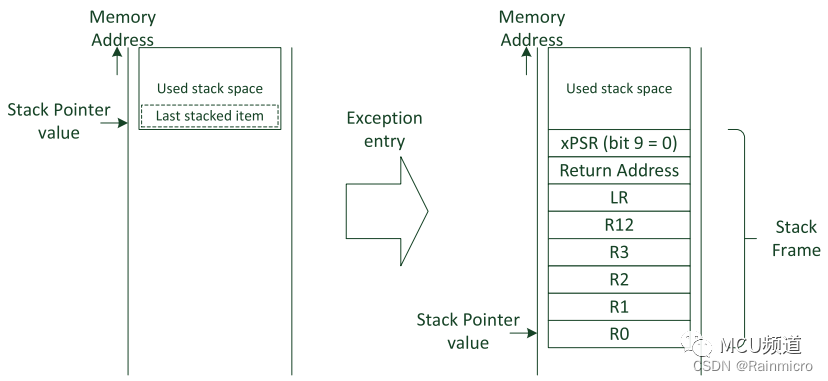

MCU在运行过程中，发生中断或异常时，需要现场保护后再去执行中断服务函数，并在处理完成后恢复现场，如《The Definitive Guide to ARM Cortex-M3 and Cortex-M4 Processors》的Exception Handling in Detail章节介绍了异常入栈和出栈的情况（如下图所示），异常发生时，入栈的寄存器依次是xPSR,PC,LR,R12,R3,R2,R1,R0，而异常处理完成后返回时，对应的出栈顺序刚好相反。

CSA (Context Save Area)介绍

相比于Cortex-M核使用栈来保护和恢复现场，TriCore内核为保护和恢复上下文环境（Context）设置了一套特殊的机制，有以下特点：

单独在RAM中为CSA开辟出一块空间;
CSA分为Upper CSA与Lower CSA两种. 其中Upper CSA为硬件自动保存, Lower CSA为程序员视情况需要而保存/恢复；
CSA大小为16 Word,也就是64 Byte；

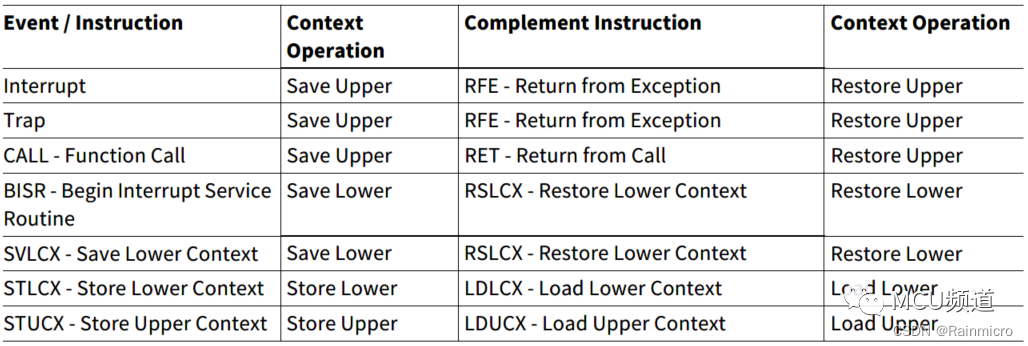

硬件自动保存的Upper CSA的情况有：函数调用，中断或Trap触发；

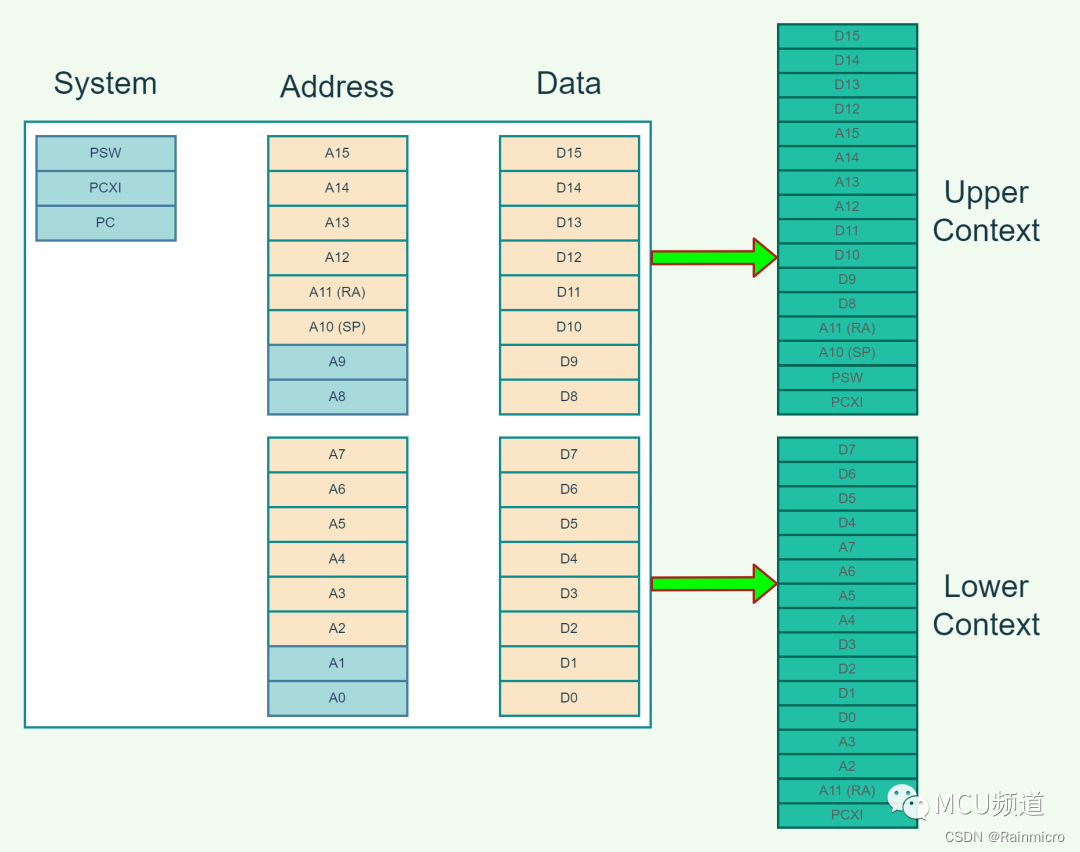

在TriCore内核中，包含有32个通用寄存器，程序计数器（PC）及两个32位状态寄存器(PCXI，PSW)，当发生上下文环境保护时，CSA内保存的寄存器如下图所示，其中Upper Context由硬件自动保存，Lower Context则需手动保存。

CSA数据结构

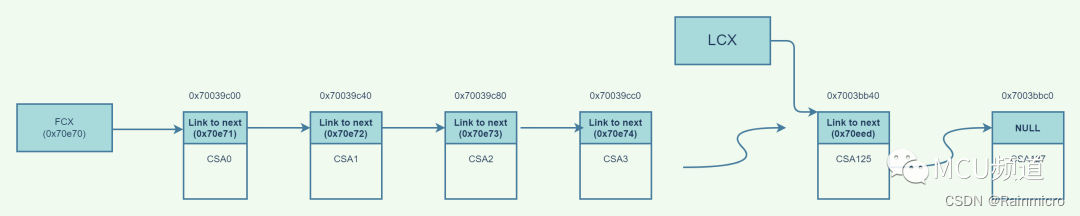

SA本质上就是个链表，包含有N个64个字节长度的节点，每个节点可以存储16个4字节长度的寄存器值，其中头4个字节相当于指针指向前一个结点，芯片Start-up过程中，Ifx_Ssw_initCSA函数初始化长度为128个节点的CSA链表结构，具体如下所示。

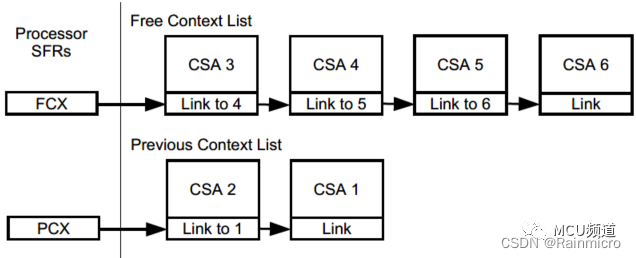

FCX(Free Context List):指向还未被使用的CSA节点；
LCX(Last Context List):指向倒数第三个CSA节点，用于预警CSA即将被耗尽；

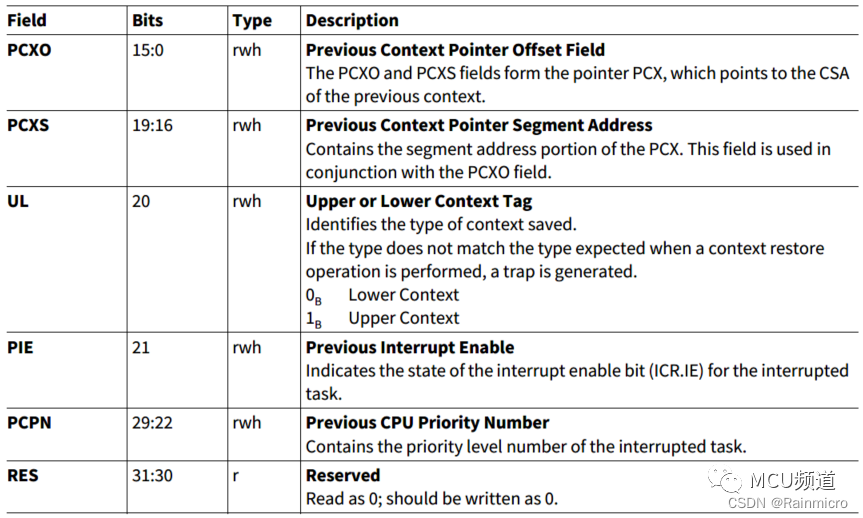

在实际代码运行过程中，还需要PCXI寄存器指向运行程序的前一个CSA节点，这样的话，从当前程序切换回上一个环境，即可以通过这个寄存器找到上一个CSA节点，而且，当需要保存当前程序运行状态的时，PCXI就会被存储到一个CSA节点的头4个字节中。

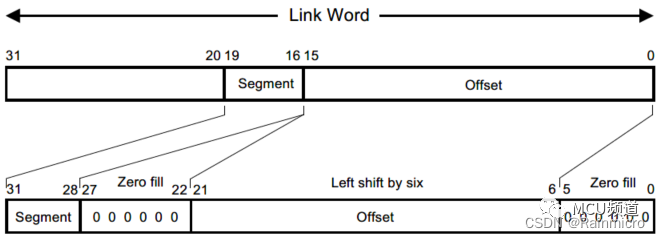

Note: 上述三个寄存器虽然用于指向CSA节点，但并不存储真正的内存地址，而是需要做一个转换，转换关系如下所示，上面是寄存器中的值，下面是实际的内存地址，这是为了让寄存器可以包含跟更多的节点信息。



总体而言，对于习惯了Cortex-M入栈与出栈机制的小伙伴需要花一些时间理解CSA机制，后面我会结合代码实例详细介绍CSA的运行机制。
