【Lattice FPGA 开发】Diamond的使用

Diamond的使用教程

【Lattice FPGA 开发】Diamond的工程建立、文件输入、ip核配置、管脚配置、综合及布线以及下载程序
【Lattice FPGA 开发】Modelsim与Diamond联合仿真
【Lattice FPGA 开发】IP核的调用
【Lattice FPGA 开发】在线调试助手Reveal使用

界面

器件查看与更改

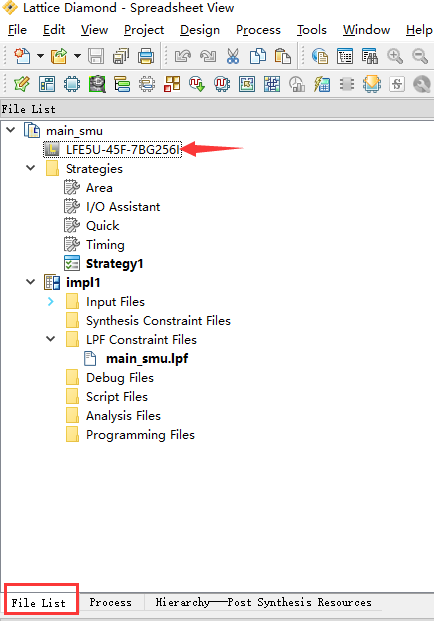

器件处双击或右键编辑进行器件选择。

管脚分配

Spreadsheet View中的Port Assignments。

RTL分析图查看

点击Netlist Analyzer图标(1)后得到RTL分析电路图(2)，在电路图中双击模块可以跳转到TOP模块的对应例化模块(3)。

在RTL分析电路图中左键点击模块后右键会出现一系列选项，可以有助于我们更好的观察模块结构和数据流向。如选择Dissolve Instances可以打开看到该模块中例化的子模块。

资源使用查看

点击View-Reports，打开报告页面Map处可以查看资源使用情况。

第三方工具

关联Notepad++

点击Tools->Options->File Associations->v文件设置<Add Program…>，填写Notepad++的地址。

问题与解决

管脚被分类到unconnected，导致无法分配管脚

在 Diamond 软件中经过综合后在Spreadsheet View中进行管脚分配时定义的引脚被分配到unconnected，导致无法配置管脚。其原因在于在代码中该信号未使用导致被仿真综合优化。如下图效果：

解决办法：在端口定义后加上以下代码防止被优化。

/* synthesis syn_force_pads = 1 */

例如加上后代码为：

input  	spi_flash_miso		/* synthesis syn_force_pads = 1 */,

重新综合后可以看到信号被分类到input中,此时便可以正常进行管脚分配：
