经过往期白话系列的闲侃，各位对以太网测试应有所了解，也应该了解了咱们北汇信息，这是第一期的目标~
聊聊车载以太网测试：关于测试
 聊聊车载以太网测试：以太网测什么
 聊聊车载以太网测试：以太网如何测
 聊聊车载以太网测试：测试策略

【车载以太网案例】物理层PMA测试实践

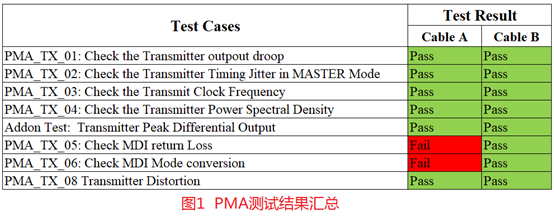

下图1为“PMA测试”的测试结果汇总图。其中，为了验证以太网通信对线缆的敏感度，特选取两组不同特性线缆进行测试对比，果然如意料中那般，确实有“中招”的。

在这里插入图片描述

图1 PMA测试结果汇总

设备环境组成

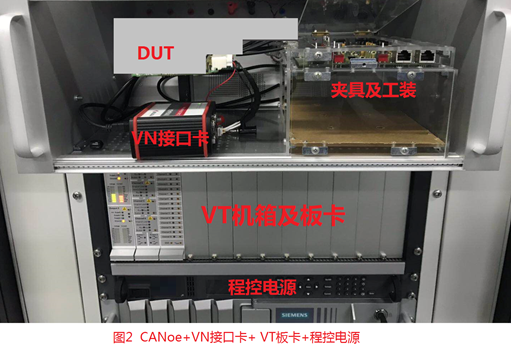

CANoe+VN接口卡+ VT板卡+程控电源

• 实物如下图2
• CANoe+VN接口卡的作用：DUT测试相关的状态设置和读取
• VT板卡的作用：DUT供电控制及提供唤醒源
• 程控电源的作用：DUT供电

在这里插入图片描述

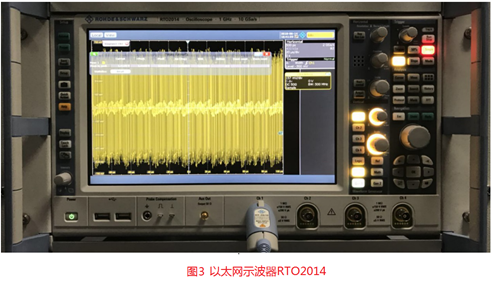

示波器+信号发生器+测试软件R&S ScopeSuite

• 型号：RTO2014，实物如下图3
• 作用：Transmitter outpout droop、Transmitter timing jitter in MASTER mode、Transmit clock frequency、Transmitter Power Spectral Density、Peak Differential Output、Transmitter Distortion测试

在这里插入图片描述

图3 以太网示波器RTO2014

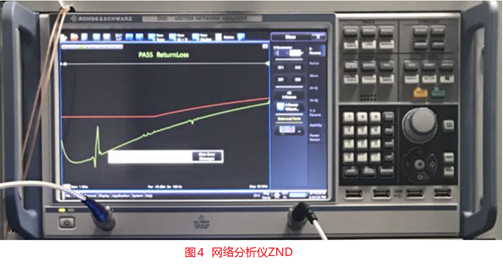

网络分析仪+软件

• 型号：ZND，实物如下图4
• 作用：MDI Return loss、MDI Mode Conversion Loss测试
在这里插入图片描述

图4 网络分析仪ZND

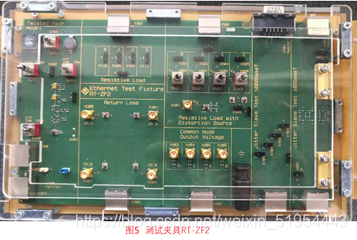

测试夹具

• 型号：ZF2，实物如下图5
• 作用：接口转换、环境配置

在这里插入图片描述

图5 测试夹具RT-ZF2

秘密武器

型号：定制
作用：与网络分析仪配合使用，满足对应测试
被测对象组成

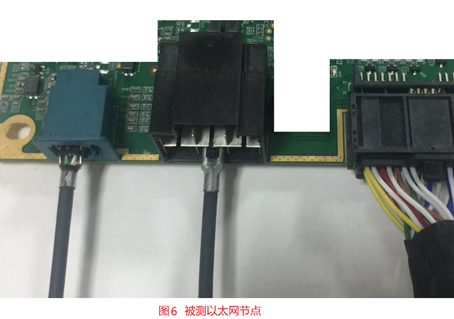

DUT：多通道以太网节点
实物如下图6：

在这里插入图片描述

图6 被测以太网节点

专用线束

配置调试接口

测试过程

类别一：基于示波器

测试内容

• Check the Transmitter outpout droop
• Check the Transmitter timing jitter in MASTER mode
• Check the Transmit clock frequency
• Check the Transmitter Power Spectral Density (PSD)
• Check the Peak Differential Output
• Check the Transmitter Distortion

测试基本流程

• 测试准备：连接DUT、夹具、示波器探头、信号发生器探头

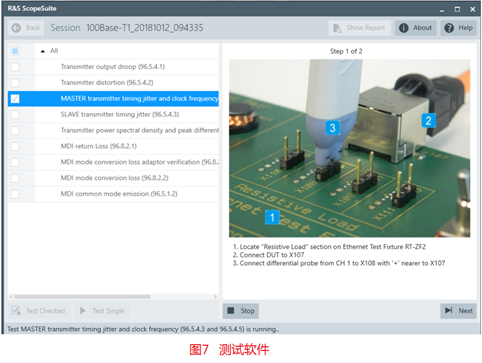

• 测试执行：控制器上电➔ 唤醒DUT➔PHY配置➔操作示波器软件（如下图7）➔获得测试数据和报告

在这里插入图片描述

图7 测试软件

类别二：基于网络分析仪

测试内容

• Check MDI Return Loss
• Check MDI Mode Conversion Loss

测试基本流程

• 测试准备：连接DUT、夹具、网分探头及定制模块
• 测试执行：校准➔控制器上电➔唤醒DUT➔PHY配置➔操作网络分析软件➔获得测试报告

测试结果

上述测试内容的结果参考如下图8~13：

在这里插入图片描述

图8 Transmitter outpout droop

在这里插入图片描述

图9 Transmitter Timing Jitter in MASTER Mode And Transmit Clock Frequency

在这里插入图片描述

图10 Transmitter Power Spectral Density And Peak Differential Output Voltage

在这里插入图片描述

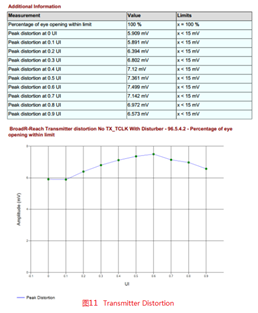

图11 Transmitter Distortion

在这里插入图片描述

图12：两种线束的MDI Return Loss

在这里插入图片描述

图13：两种线束的MDI Mode Conversion Loss

------------------------------------------------------------------------------------------------------------------------------------------
