无人机组装调试步骤（保姆级别教程）

已于 2022-09-27 23:03:48 修改
阅读量1w 收藏 51
点赞数 10
分类专栏： 无人机 文章标签： 无人机
于 2022-09-23 22:47:41 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_52234647/article/details/127012393
版权

在这里插入图片描述门店：

YH远航科技模型（Pixhawk飞控）
新动模型（电机，电调）
相应的电机，电调，机臂的连接
https://m.tb.cn/h.UcqJUyV?tk=Gu7x2xdmO4g
https://m.tb.cn/h.UcqKqIH?tk=vL7t2xdly3d
https://m.tb.cn/h.U1E0Oag?tk=jGMT2xdOL6f

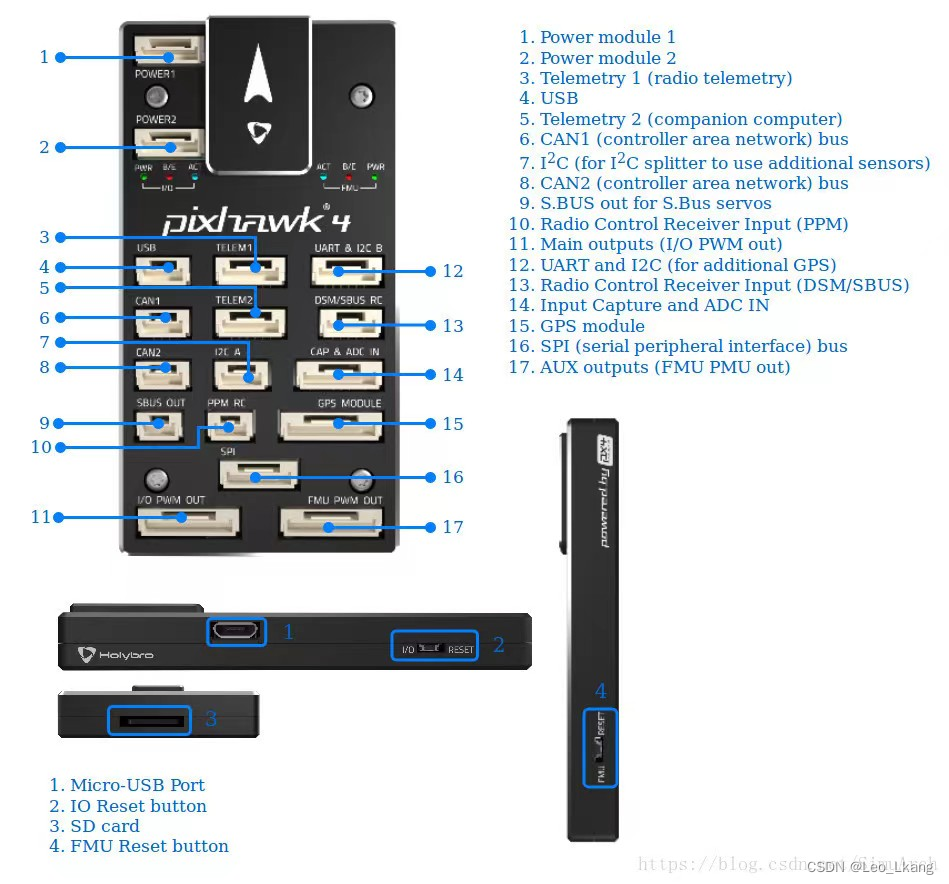

pixhawk接口

  • 我们要用到的接口
    POWER1（1）：我们将电源模块接入这个接口
    POWER2（2）：这个和POWER1功能类似
    DSM/SUBS RC（13）：这个接口连接上遥控器接收机
    FMU PWM OUT（17）：电调如果要连上pixhawk，可在17号接口接上扩展针
    Micro-USB port 用侧面的usb接口连接电脑，可以让电脑调试pixhawk

基本框架的组装

  • 首先进行拼接操作

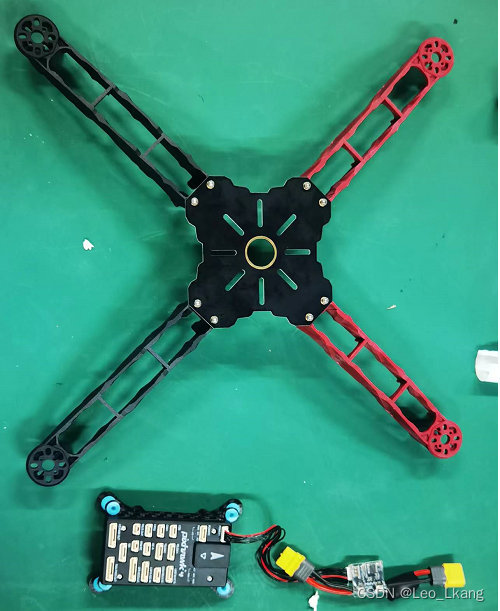

    将机架和板子连接起来
    pixhawk在POWER1接口上连接上电源模块
    在这里插入图片描述

  • 然后地板和电调焊接成下图这个样子
    其中红色的线接地板的+（正）级
    黑色的线接地板的-（负）级
