第三章 自动控制程序中一键手自动切换程序段编写

第三章 自动控制程序中一键手自动切换程序段编写

---

前言

在PLC的第二章中完成了输出开关量手自动切换的公用程序的编写，接下来要在自动控制程序中第一个程序段中完成用输入开关量（一键手自动按钮）控制输出开关量（手自动切换）。

自动控制程序是每个项目中都要有的程序，目的是完成输入控制输出，将输入程序与输出程序联系起来，基本的应用层策略都要在这里完成。

符号表中的变量都是全局变量，所有程序都可以使用。类似C语言中的extern定义的变量。

一、新建自动控制程序和符号表

1.新建自动控制程序

1、程序块–右击–新建SBR2—重命名为自动控制程序

2.新建符号表

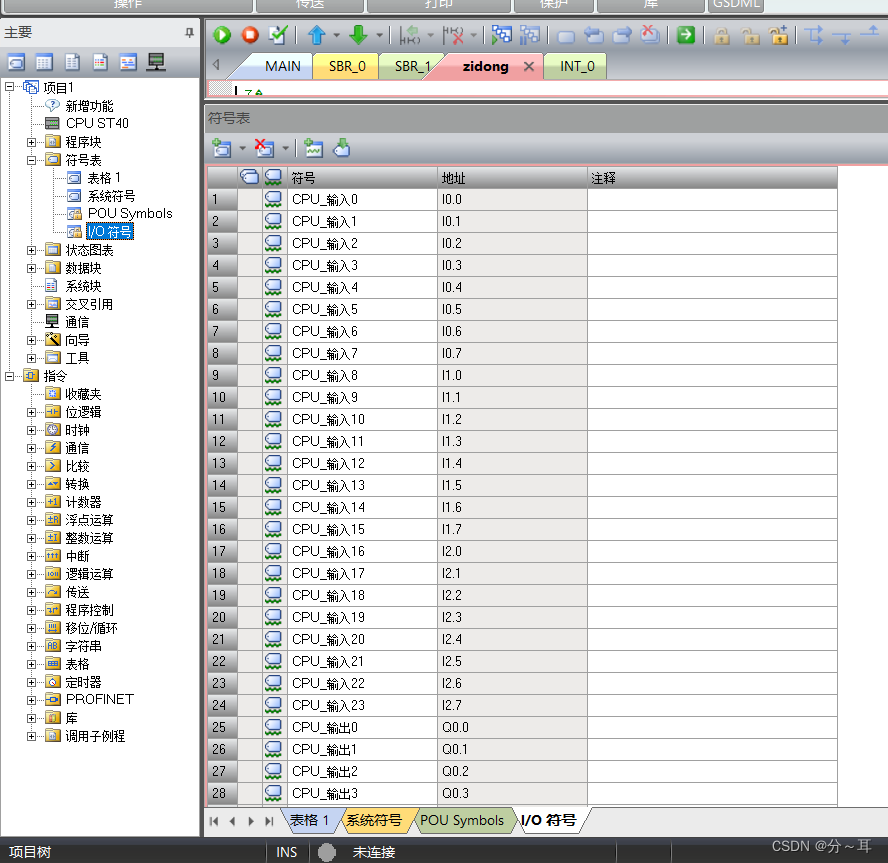

1、首先选中符号表–再选中符号表里面的I/O符号表----按下键盘上面的Delete键删除该符号表。

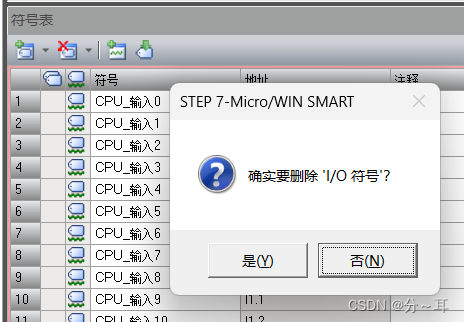

2、确定—删除I/O符号—是

3、接下来选中符号表中的表格1—右击----新建表格3

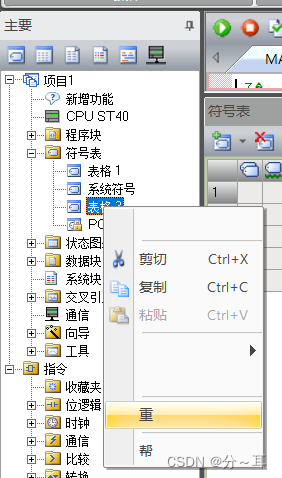

4、再选中表格3–右击–重命名–自动控制程序需要的符号表

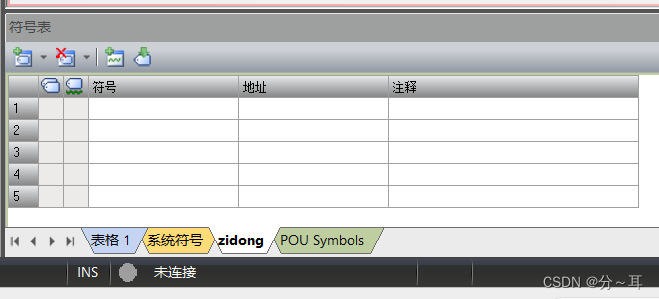

5、自动符号表新建完成

6、接下来再自动符号表里面填写有关自动中一键手自动需要的全局变量了。

二、编写自动控制程序和符号表

1.编写有关一键手自动全局变量的符号表

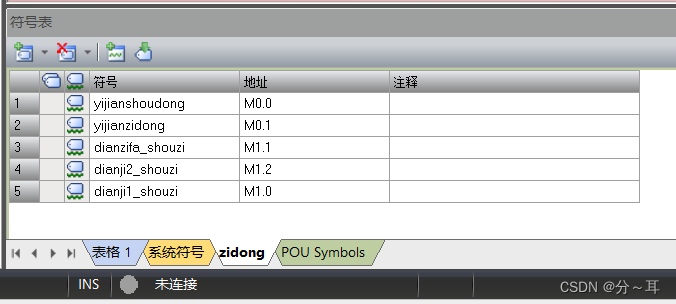

1、自动符号表里面需要定义的全局变量有：一键手动、一键自动、电磁阀手自、电机1手自、电机2手自。

M0.0–M1.2是中间继电器/中间变量，第一是为了减少物理量I/O对程序的影响，第二是为了在触摸屏上显示。

2.编写自动程序中有关一键手自动程序

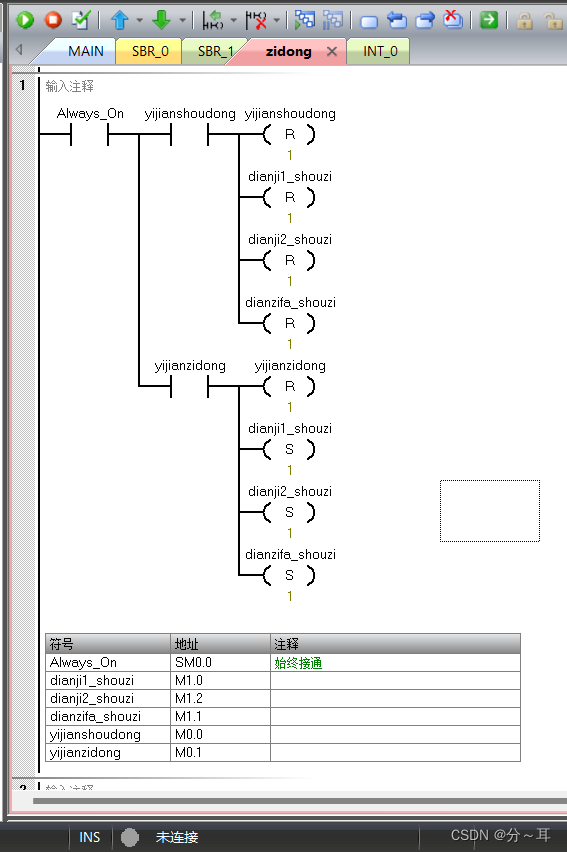

1、当一键手动按下，马上又复位一键手动，但是其他输出开关量的手自复位为0；
当一键自动按下，马上又复位一键自动，但是其他输出开关量的手自置位为1；
这个复位置位手自跟第二章的手自动切换程序密切相关。

总结

以上是有关自动控制程序中有关第一个程序段的一键手自动切换程序段的编写。第二章和这个第三章加起来就能把手自动有关的程序学完了。
