自举电容原理与实例讲解

原理

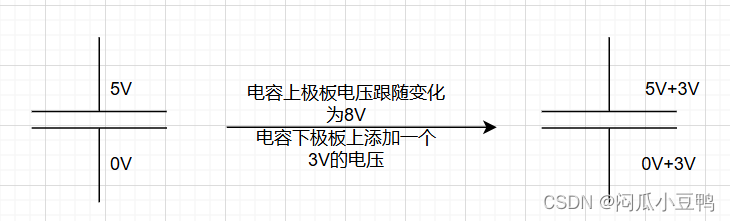

利用电容两端电压不能突变的特性，改变电容低电压一侧极板的电压，从而抬高另一侧电容极板的电压，从而来实现自举；

实例

因为BUCK电路中的MOS管一般为NMOS管，但是NMOS更适合传递低电压，在BUCK电路中我们通常会用到自举电容；

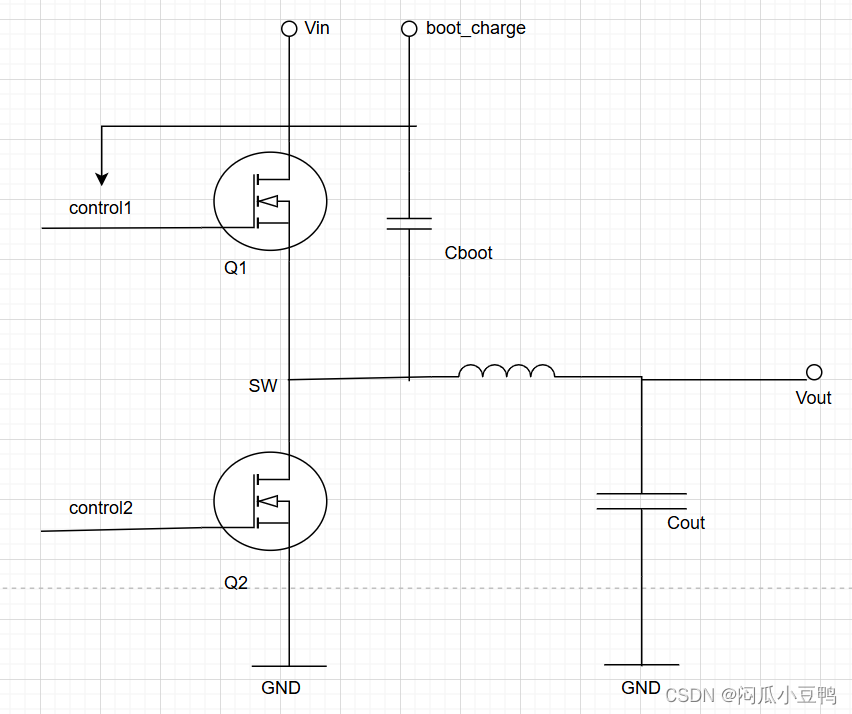

下面是一个简略的BUCK电路：

1.当Q1断开，Q2闭合时，SW处直接被拉到GND，boot_charge为自举电容Cboot充电，直到Cboot两极板间的电压为boot_charge；
2.当Q2断开，Q1闭合时，SW处的电压由0V变为Vin，Cboot下极板电压也变为Vin，Cboot上极板电压随之变为Vin+boot_charge；将Cboot上极板的电压作为控制信号输入到Q1的G极，此时Q1的GS极之间大于Vgs(th)，保证Q1导通；
（如果没有Cboot，Q1闭合后，SW的电压升高，导致Vgs减小，从而不足以打开Q1，Q1无法持续导通；）

选型

Cboot在选型时主要考虑电容的容值和耐压值两个方面：
1.容值：Cboot的容值不能太小，Cboot中存储的能量需要能保证Q1导通期间持续供应，以保证Q1不会由于因为G极电压不足而断开；
2.耐压值：Cboot的耐压值一般为boot_charge与SW之间电压最大的2倍，保证Cboot不会被击穿；
