Allegro如何创建差分对操作指导

Allegro可以在规则管理器里面进行差分对的创建，让两个网络以差分的形式布线，具体操作如下

  1. 打开规则管理器
    在这里插入图片描述

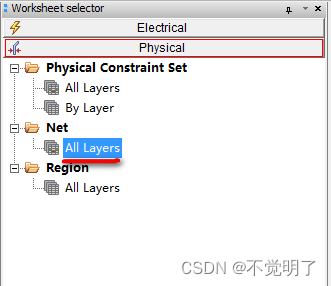

  2. 选择Physical-net-All layers
    在这里插入图片描述

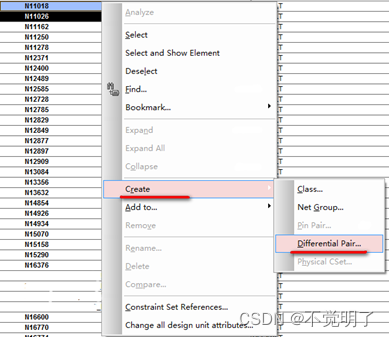

  3. 选择两个需要创建差分对的网络，选择Create-Differential Pair
    在这里插入图片描述

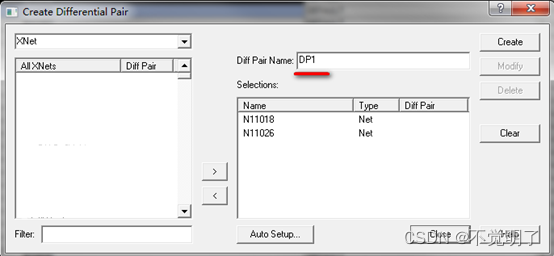

  4. 输入差分对的名字
    在这里插入图片描述

  5. 选择Create
