本文介绍了PLC编程中几种常见的数据传送指令，包括MOV、CML（取反传送）、XCH（数据交换）、SWAP（高低字节交换）、BMOV和FMOV（多点传送）。MOV用于基本的数据传输，CML实现数据取反，XCH可以交换两个寄存器的内容，SWAP则用于交换字节。BMOV和FMOV则支持数据块的移动，适用于大量数据的处理。文中通过实例展示了这些指令的使用方法和应用场景。
目录
MOV传送指令
CML取反传送指令
XCH数据交换
SWAP高低字节交换指令
BMOV传送指令
FMOV多点传送指令
传送指令
| MOV传送指令 |
| 当数据为32位时，传送指令就变成了DMOV。 |

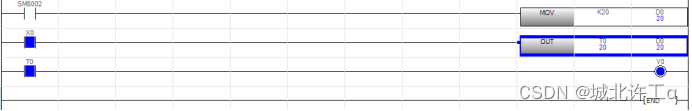

| 程序：M8002为初始脉冲（仅在PLC从STOP到RUN时，瞬时接通一个扫描周期）把K20传送给D0，当X0接通时定时器开始计时，计时完毕T0接通Y0得电。
|
| CML取反传送指令 |
| CML取反指令，CMLP脉冲取反传送指令（只进行一次取反传送） |

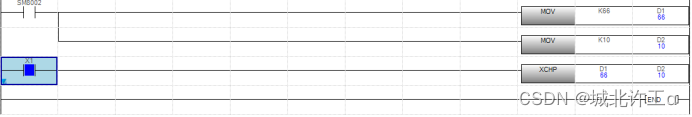

| 程序：
|
| XCH数据交换 |

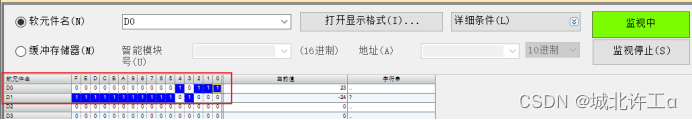

| 将寄存器内的数据进行交换 |
|
|
| SWAP高低字节交换指令 |
| 字节交换指令是把高位和地位字节中的数据进行交换。 |

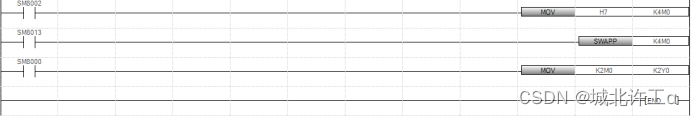

| 程序：H7=B111即对应M0、M1、M2置1；低字节为0~7高字节为8~F；经SWAP交换后M8、M9、M10开始置1。
|
| BMOV传送指令 |
| 将源操作数的N个数组成的数据块传送到目标操作数连续的N个数据块中。 |

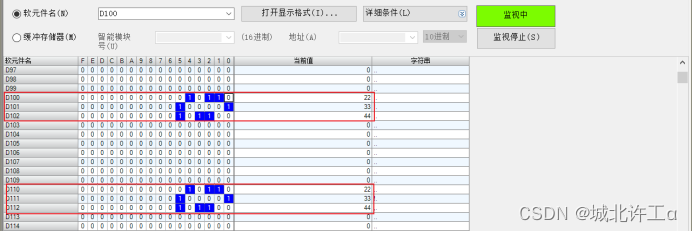

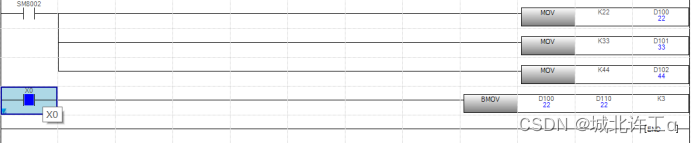

| 程序案例1：D100中赋值22，D101中赋值33，D102中赋值44，经BMOV后D110=22，D111=33，D112=44；
|

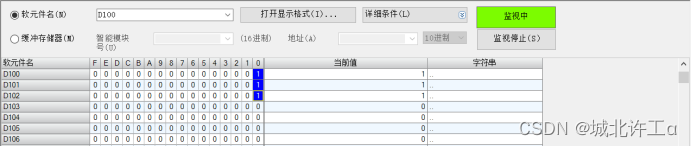

| 程序案例2：将D100、D101、D102中的数据传送到K4M0、K4M16、K4M32，分别将这些位组合元件进行拆分来控制外部负载和其他动作。
监控：
|
| FMOV多点传送指令 |
| 将源操作数中数据传送到连续的N个目标操作数中。 |

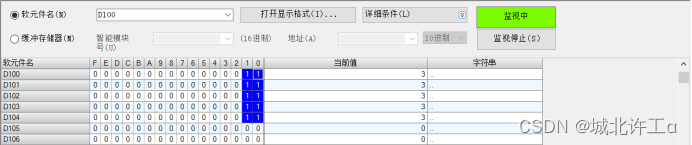

| 程序：当X0接通时以D100起始连续的5个数据寄存器的数据全为3。
监控：
|
