STM32LL库编程系列第一讲——Delay精准延时函数（详细，适合新手）

第一讲——Delay精准延时函数（详细，适合新手）

---

---

前言

在网上有关STM32编程的资料和文章琳琅满目，但大多使用的是标准库和HAL库，使用LL库的文章少之又少，趁着自己正在使用LL库，来记录分享学习下
使用的开发板是正点原子的STM32F4探索者V2，芯片是STM32F407ZGT6。资料去正点原子官网下载即可。

---

一、什么是标准库、LL库、HAL库？

STM32标准库、LL库和HAL库是针对STMicroelectronics的STM32微控制器系列的不同软件库。它们之间的区别如下：

1. STM32标准库：STM32标准库是STMicroelectronics提供的最基本的软件库，提供了对STM32微控制器的基本功能的访问。它提供了对寄存器的直接访问，需要用户自行编写底层驱动代码。STM32标准库较为底层，灵活性较高，但编程复杂度也较高。

2. LL库（Low-Level库）：LL库是STMicroelectronics推出的低级别抽象层库，位于标准库和HAL库之间。LL库提供了对STM32微控制器底层功能的更高级别的抽象，减少了用户编写底层驱动代码的工作量。LL库相比标准库提供了更多的抽象，但相对于HAL库来说仍然较为接近底层。

3. HAL库（Hardware Abstraction Layer库）：HAL库是STMicroelectronics提供的高级别抽象库，为用户提供了更加简化和易用的API，使得用户可以更快速地开发应用程序而不必关心底层硬件细节。HAL库提供了对各种外设（如UART、SPI、I2C等）的封装，使得用户可以通过简单的函数调用实现对外设的控制。

总的来说，STM32标准库提供了最基本的功能，LL库提供了更高级别的抽象，而HAL库则提供了更简化和易用的API，使得用户能够更轻松地开发应用程序。选择使用哪种库取决于用户的需求和对开发的控制程度。
对于刚开始学习我认为从标准库开始是比较合理的，对一个外设的初始化都需要自行配置，虽然有些麻烦，但对理解各外设的工作都有这很大的帮助，这也是经验的积累。用标准库把大多外设驱动成功后，就可以接触LL库和HAL库了，这里会用到STM32CubeMX 软件，使用该软件能直观快速生成LL库和标准库工程。LL库封装少，更接近底层，从标准库能很快上手；但HAL库封装程度深、资源占用大、灵活性低，很难找到底层逻辑。但网上LL库资源少，大家都不得不转到HAL了。好了，废话结束，正式开始！

二、使用CubeMX新建工程

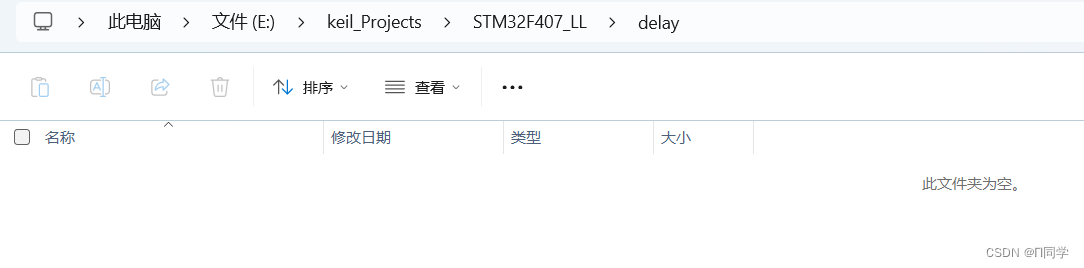

先在电脑建立一个空白文件夹，注意路径只允许英文、数字和下划线。我的工程路径如下：

E:\keil_Projects\STM32F407_LL\delay

接着打开STM32CubeMX，如要下载安装，网上有很多教程，去学就好。

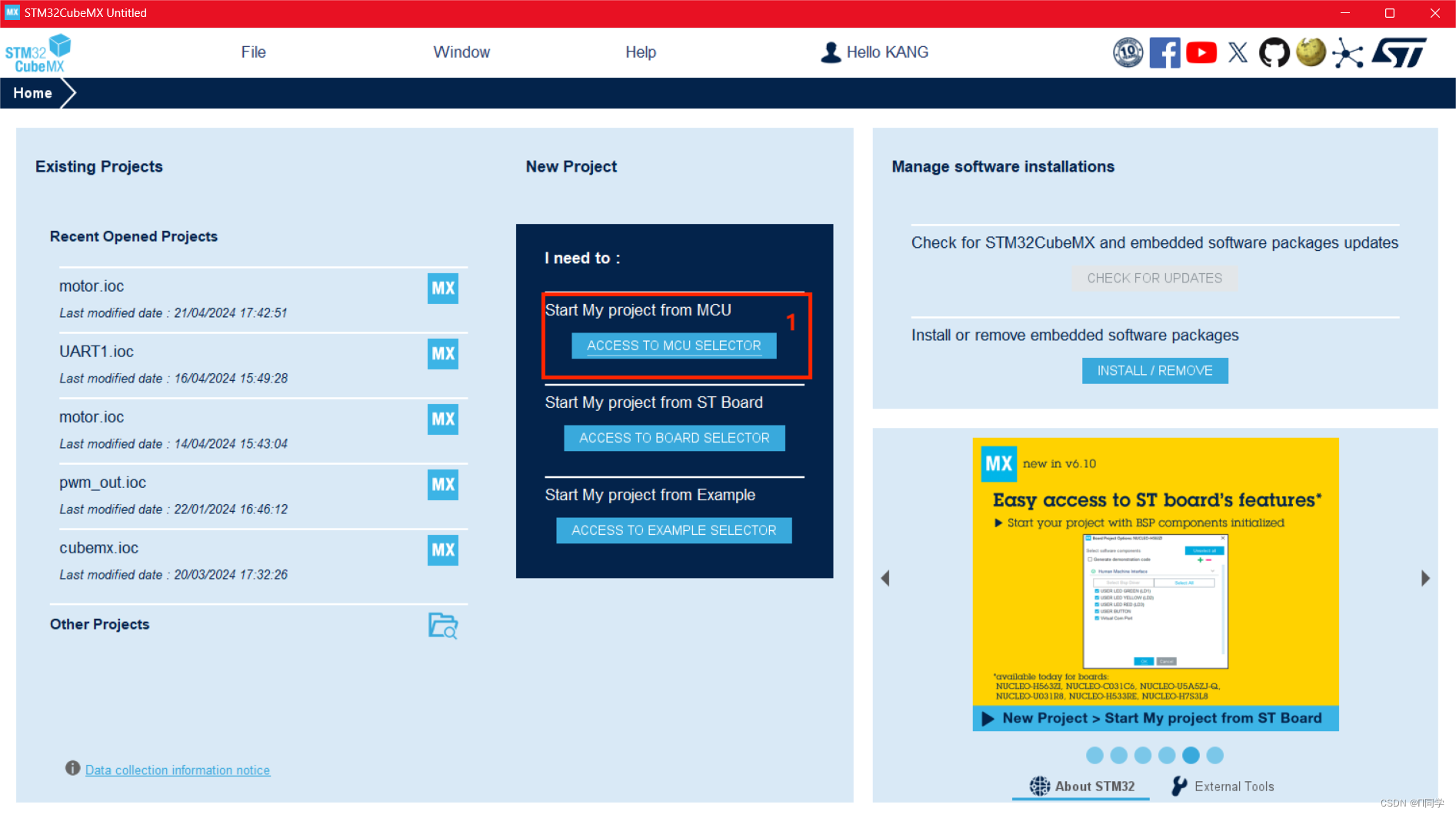

点击框选1图标新建工程，等待一下，进入下面页面

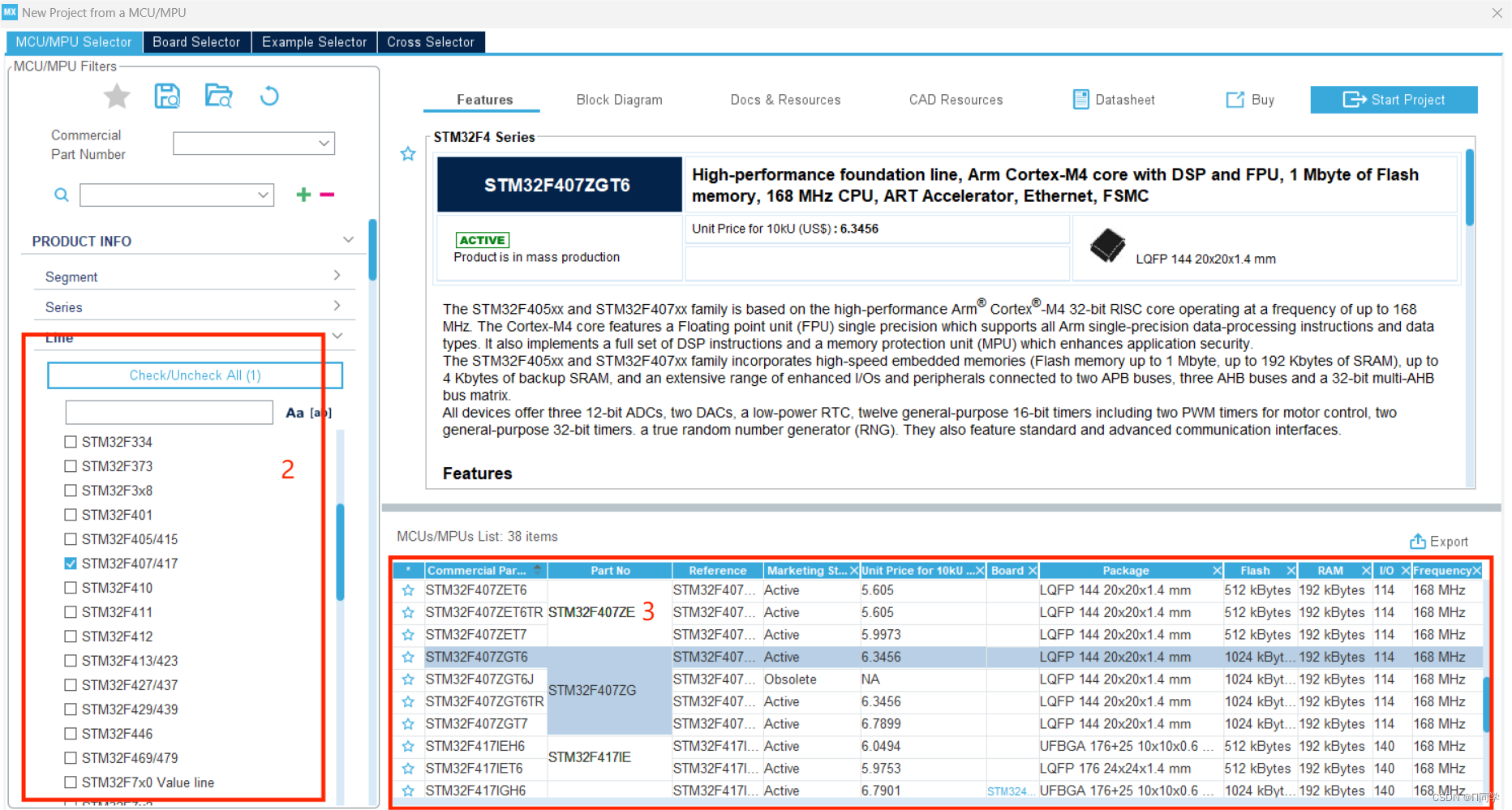

现在左边框图2找到芯片大致型号，再在框图3找到具体芯片，双击进入配置页面

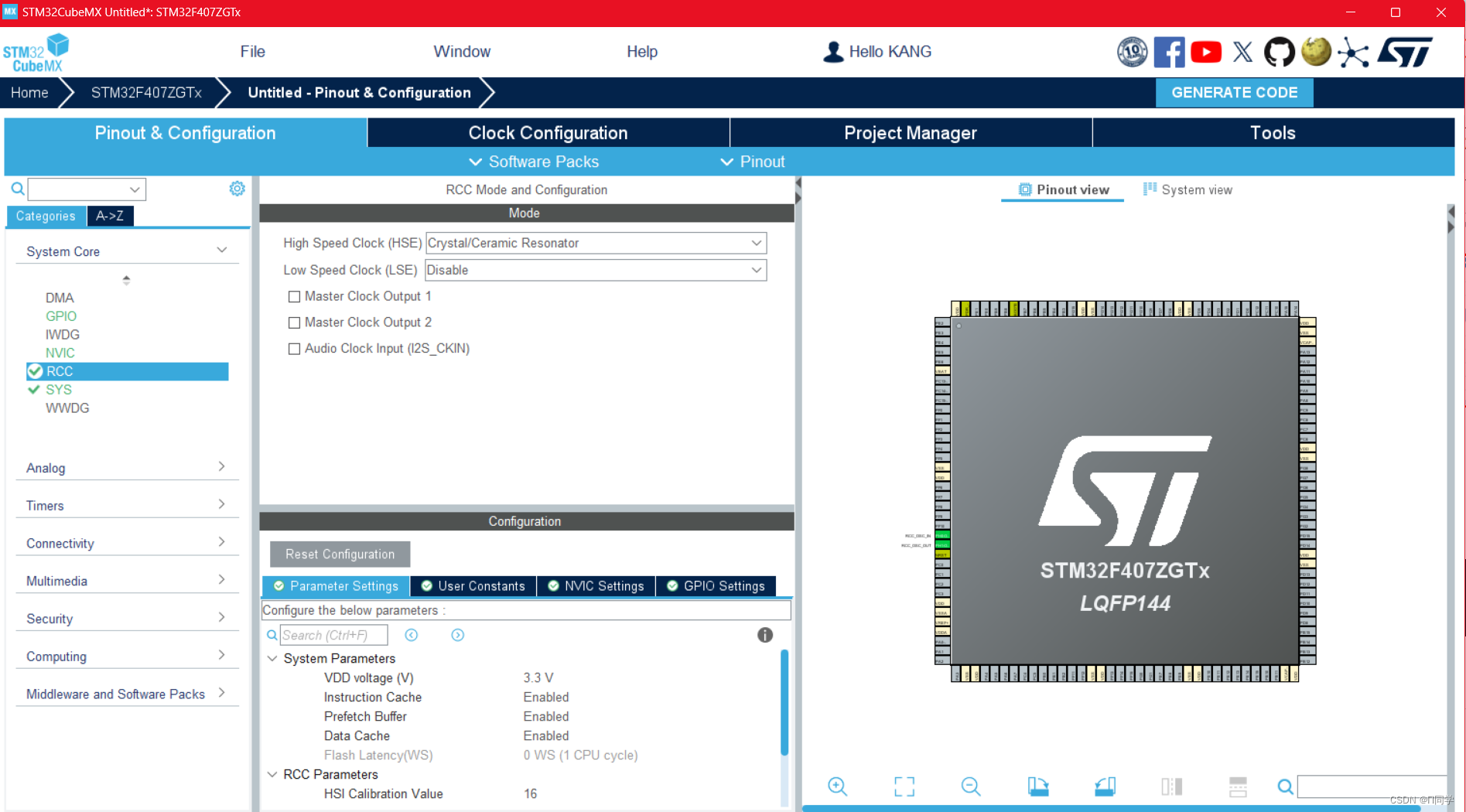

左边点击RCC进入时钟配置，选择HSE（外部高速时钟），选择陶瓷晶振。

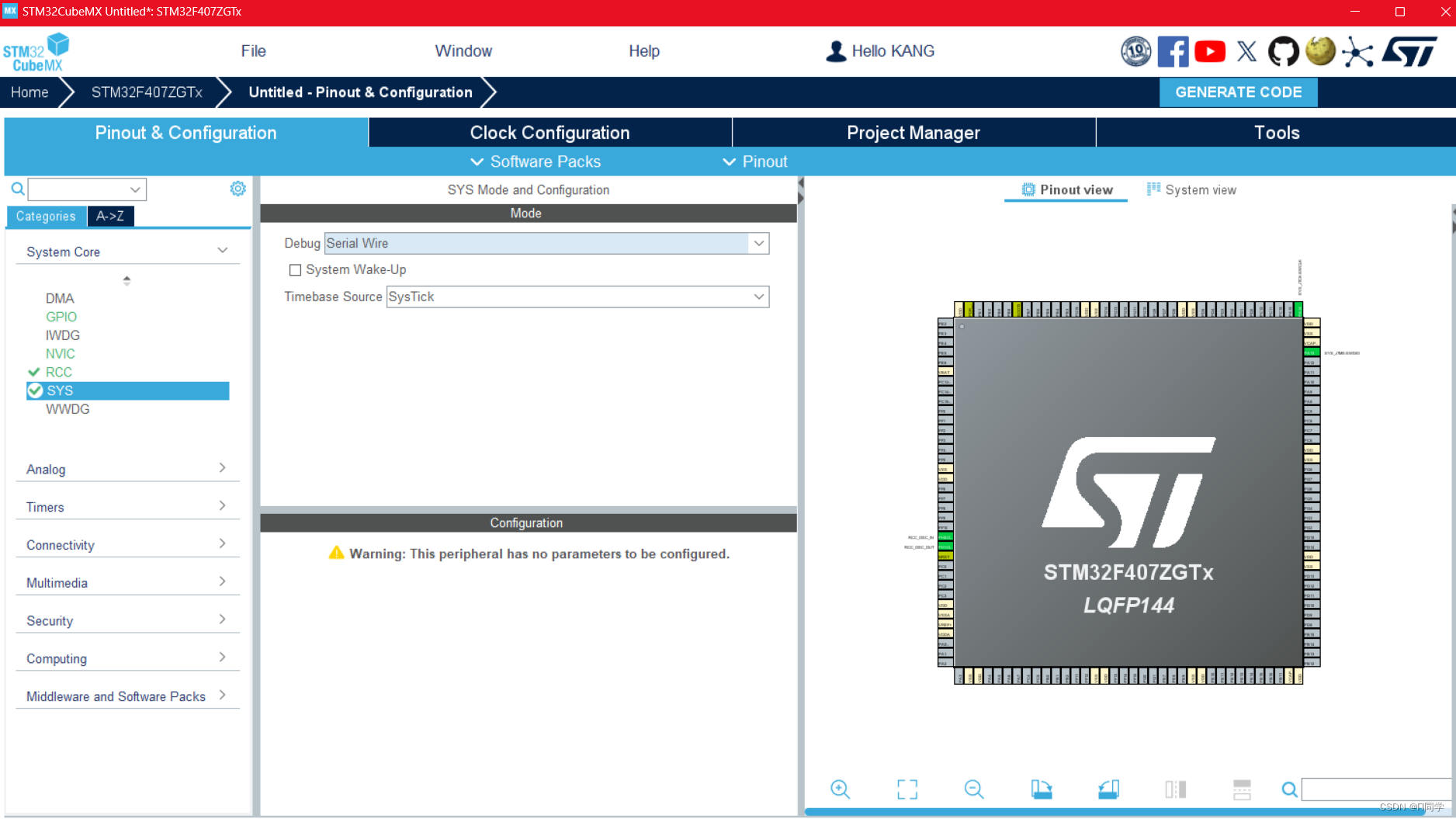

接着左边点击SYS，Debug选择Serial Wire也就是SW模式下载，还有JTAG下载方式，区别不大，SW占用IO口更少，所以选择SW下载，时钟源默认了Systick，可以更改成其他定时器，但是没必要，这里默认就好。
STM32的systick是一个系统定时器，通常用于实现操作系统的时钟节拍或者延时功能。它可以通过配置来产生固定时间间隔的中断，常用于处理周期性的任务或者时间相关的操作。在STM32微控制器中，systick定时器通常与系统时钟关联，可以提供较为精确的定时功能。
本文仅仅写延时函数，所以就不开其他外设了，IO配置就到这里了。

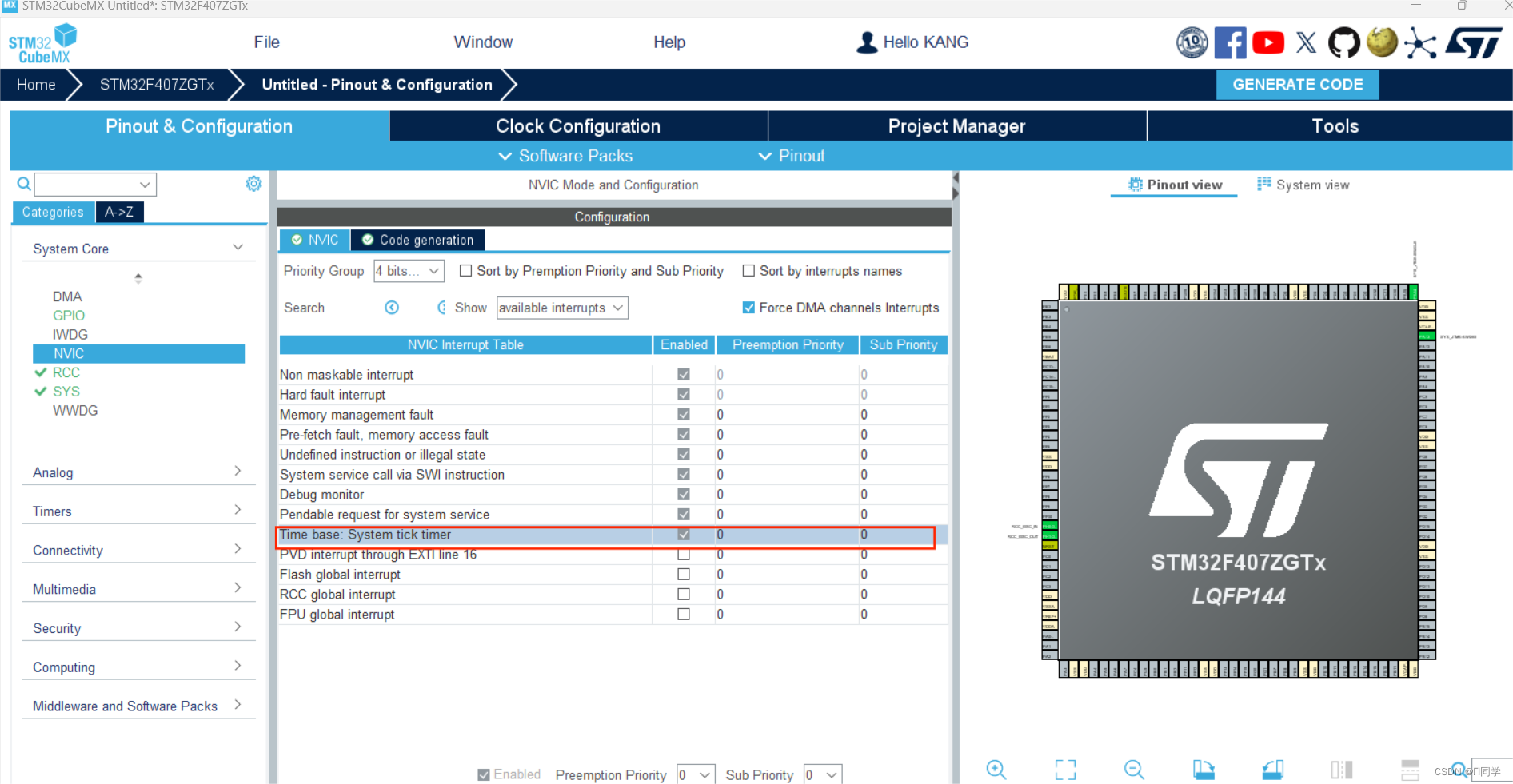

接着点击NVIC，进入中断管理，不知道是不是版本原因，每次systick抢占优先级默认15，也就是最低，也有这个情况手动改回0即可。
点击上方Clock Configuration进入时钟树配置

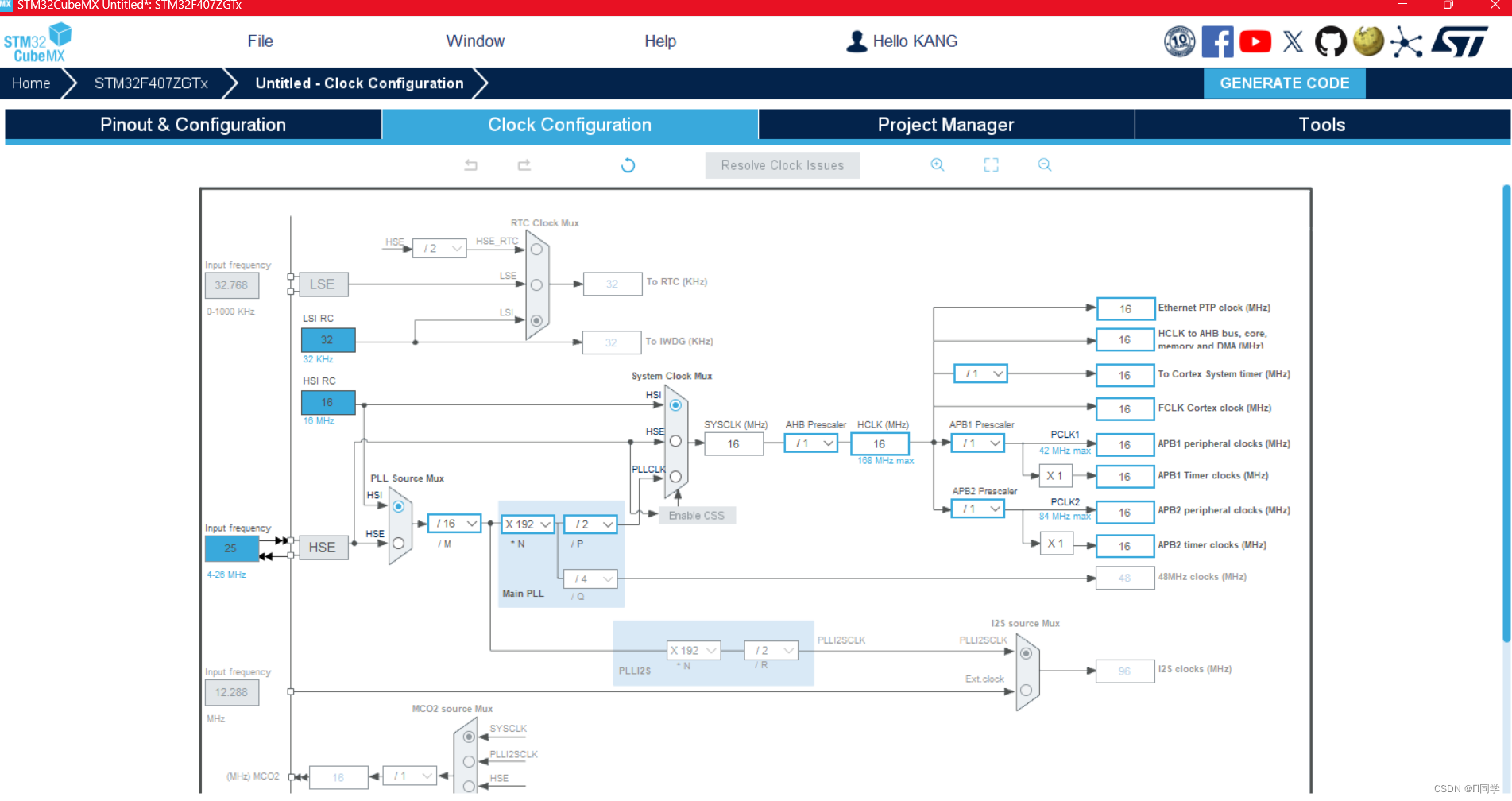

这是刚进入的页面，接下来注意标号说明。
找到input frequency，这是时钟输入频率，改成8M（写8就行，单位默认M）具体数值看开发板手册，也可以直接对光看晶振，接入多少晶振，就填多少，一般都是8M。
将PLL source Mux 选择HSE，/M选择8，晶振分频为1M；*N处选择336，倍频为336M；/P处选择2，分频为168M；system clock Mux 选择PLLCLK。以上操作保证了最大168M频率的输出。
将APB1 prescaler 选择4；APB2 prescaler选择2。其他默认即可，保证所有总线最大时钟输出。如图

网上很多教程一般到这就结束了，但是请同学们注意框选出时钟，这里是systick的两个具体时钟源，从图中可以看出都是168M，其实上面一个可以选择/8，变成21M，如图

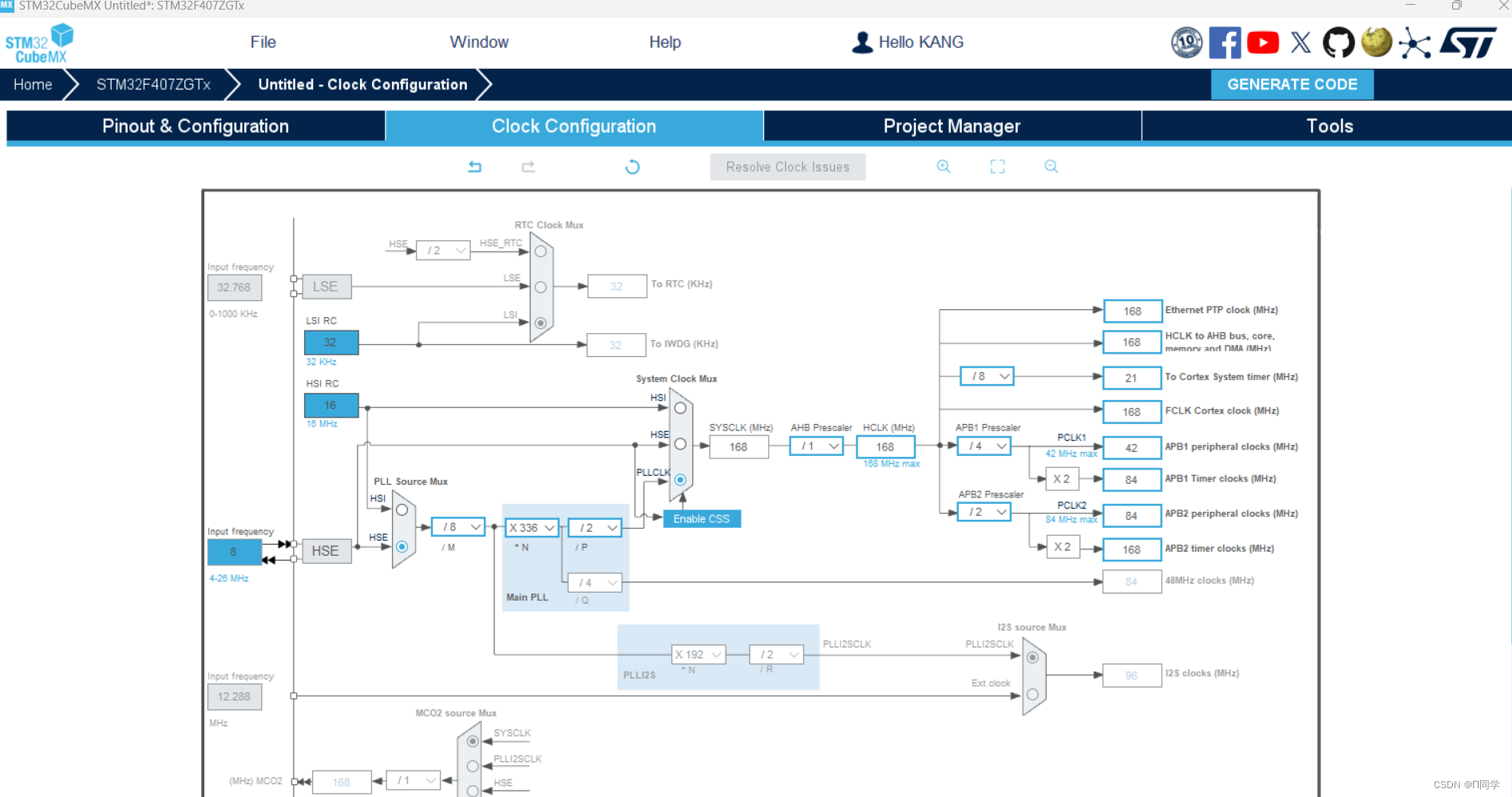

这样才是正确的，但是为了给同学们减少困惑，我们就保持不变，不分频，最后时钟配置如图

接下来进入projeck manager
proieck name 选择工程名，用C语言变量命名规则命名
projeck location 选择工程路径，选择前面建的文件夹
toolchain/IDE 改成MDK-ARM 版本选择最高就行，你用其他的编译器也行，大部分都是keil5

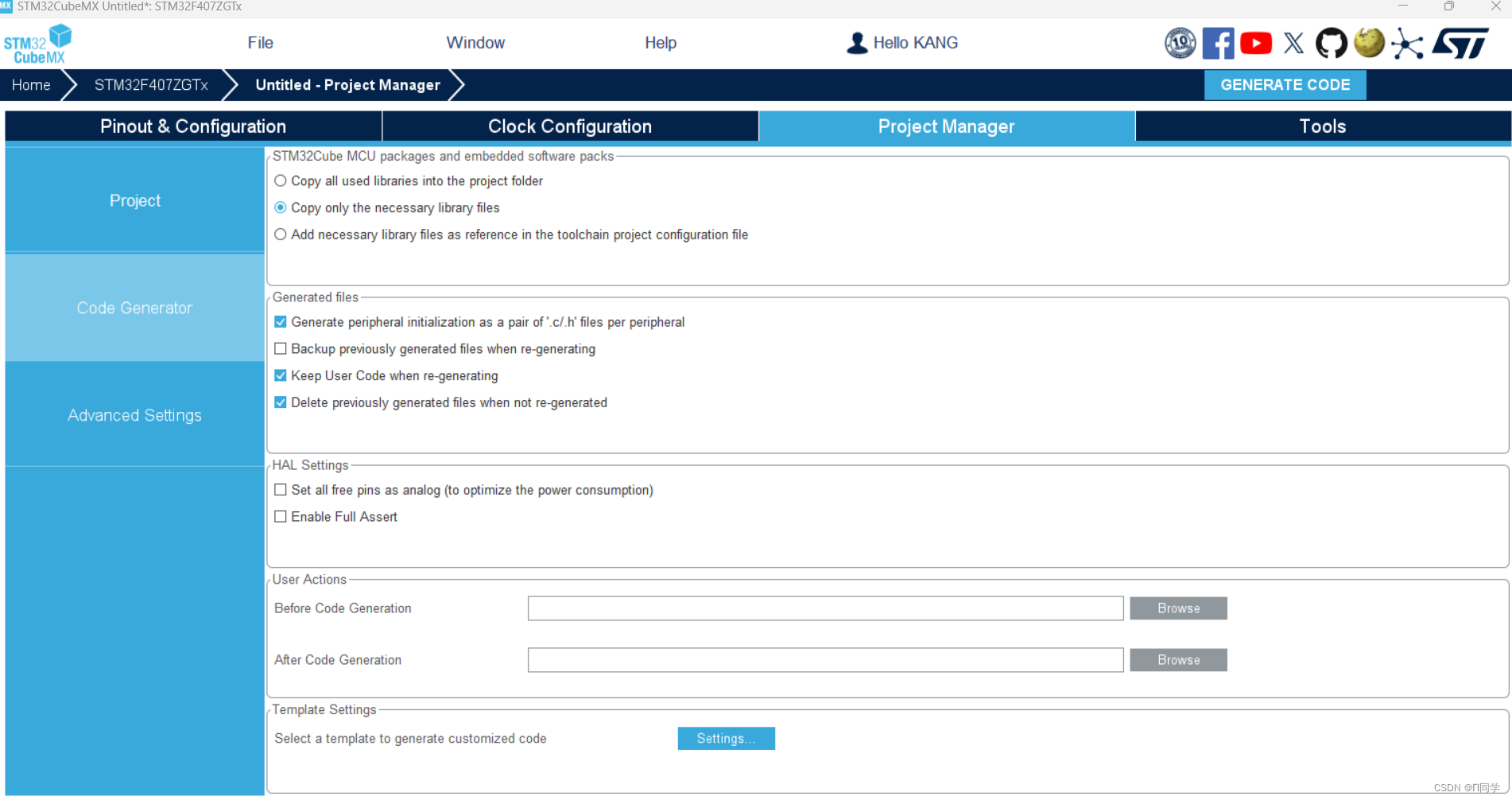

从左边进入页面code generattor，配置直接看图吧

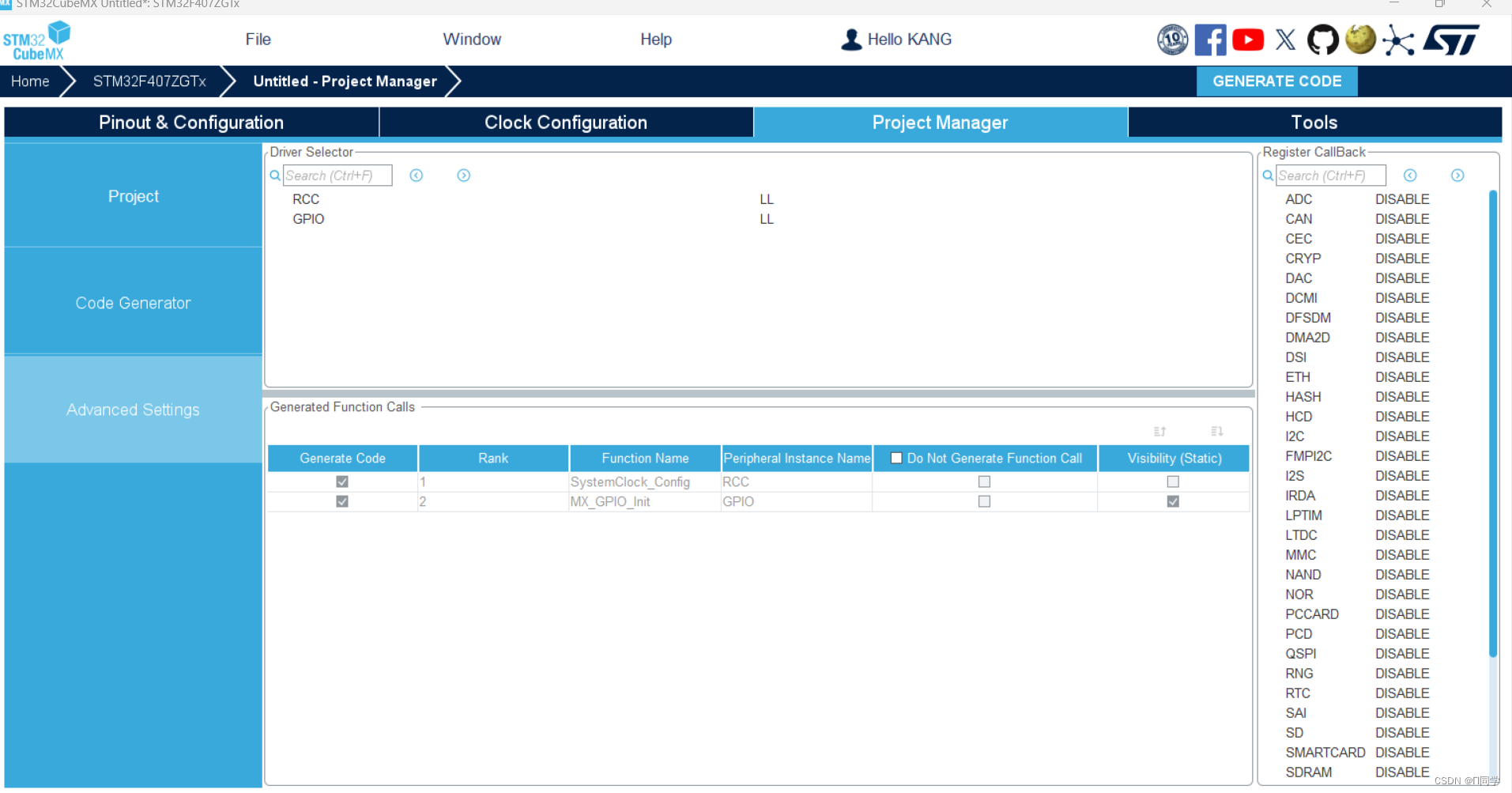

最后进入advanced settings ，将外设都选择为LL库即可

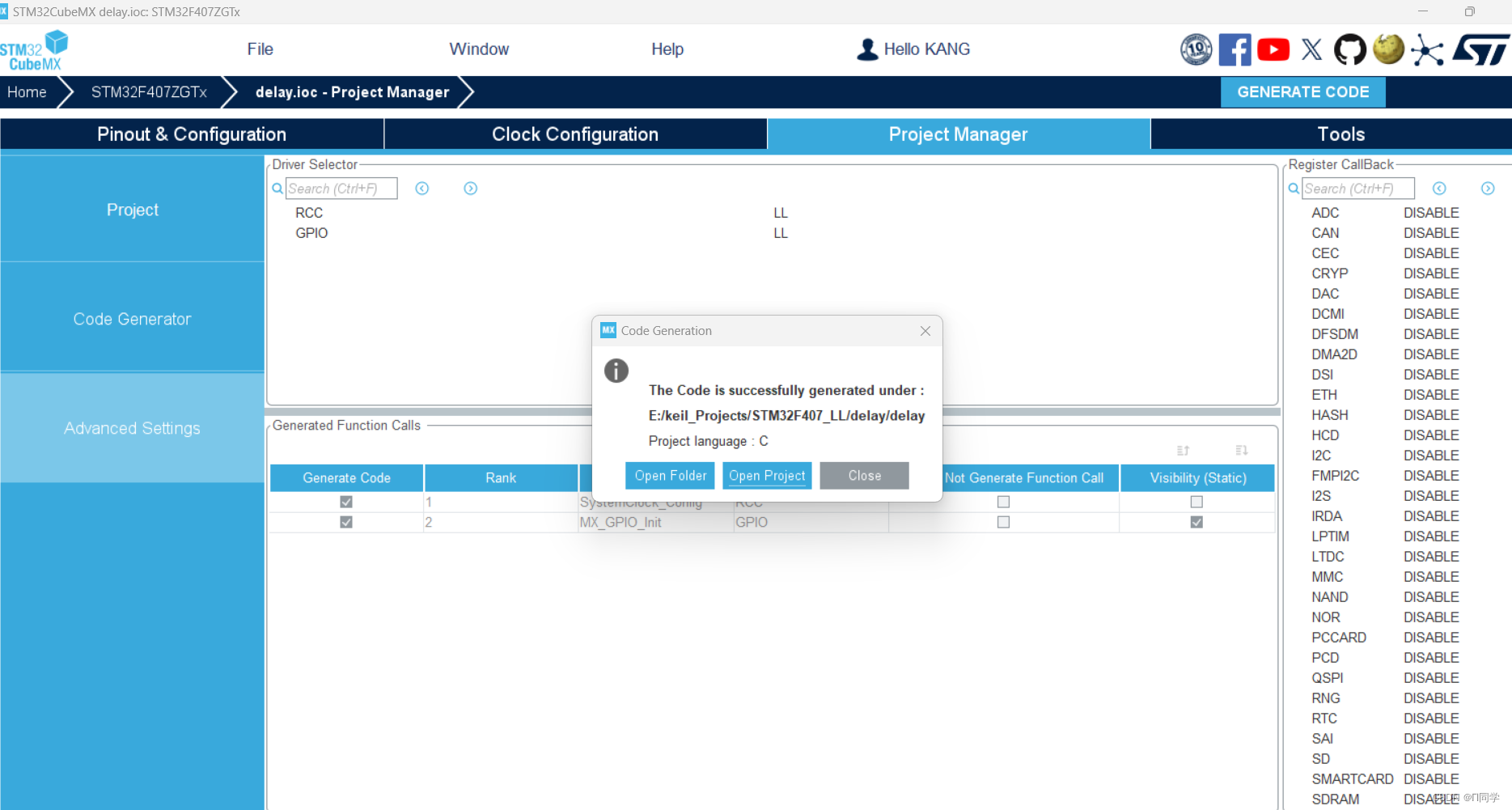

到这里工程就配置完了，点击GENERATE CODE 生成工程文件，如果路径有问题会报错，成功如下

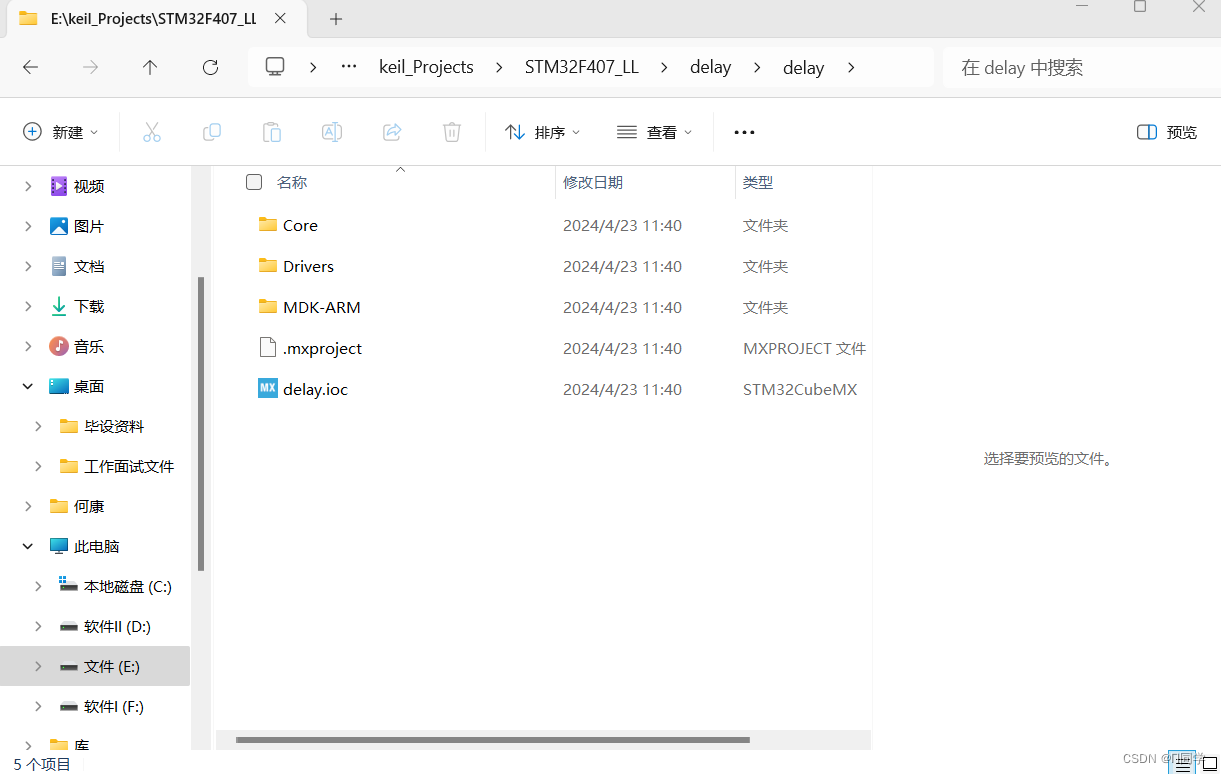

打开刚才新建的文件夹可以看到工程文件加载进来

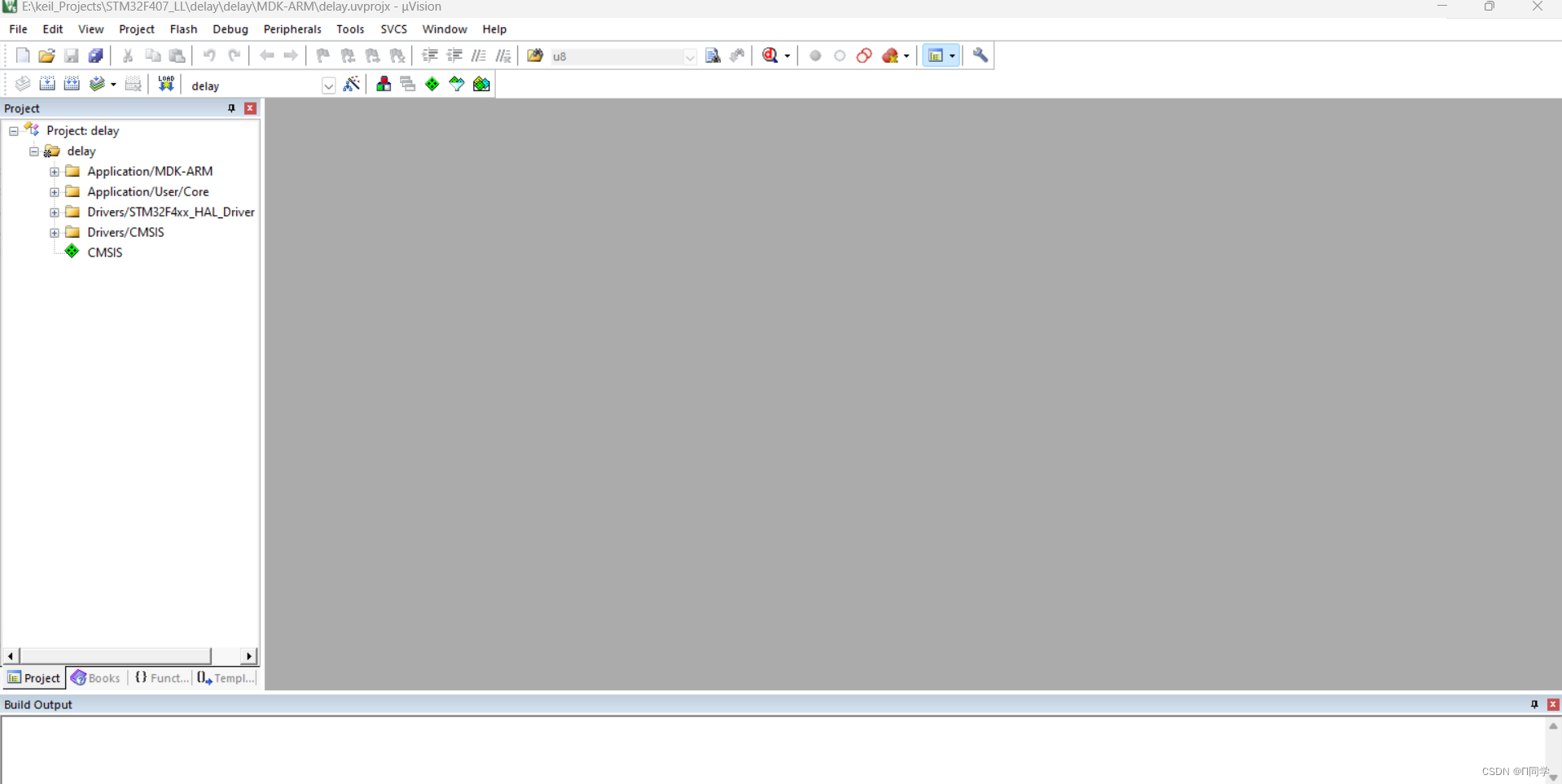

找到delay.uvprojx双击进入keil（keil的下载安装及破解网上有大量教程）如图

接下来，对步骤操作就不大量描述了，主要讲原理

---

二、系统延时LL_mDelay()原理讲解

找到下面代码，LL_Init1msTick(168000000);写入了168M,如果cubemx配置to cortex system timer 选择8分频，这里填入的就是21000000。但这样系统延时函数就错了，为什么错，接着看。

  LL_Init1msTick(168000000);
  LL_SetSystemCoreClock(168000000);

可以先编译一下，没有错误，选中函数，邮件，按F12，进入函数LL_Init1msTick，再进入LL_InitTick代码如下

__STATIC_INLINE void LL_InitTick(uint32_t HCLKFrequency, uint32_t Ticks)
{
  /* Configure the SysTick to have interrupt in 1ms time base */
  SysTick->LOAD  = (uint32_t)((HCLKFrequency / Ticks) - 1UL);  /* set reload register */
  SysTick->VAL   = 0UL;                                       /* Load the SysTick Counter Value */
  SysTick->CTRL  = SysTick_CTRL_CLKSOURCE_Msk |
                   SysTick_CTRL_ENABLE_Msk;                   /* Enable the Systick Timer */
}

__STATIC_INLINE是一个宏定义，用于定义静态内联函数，这里不过多讲述。

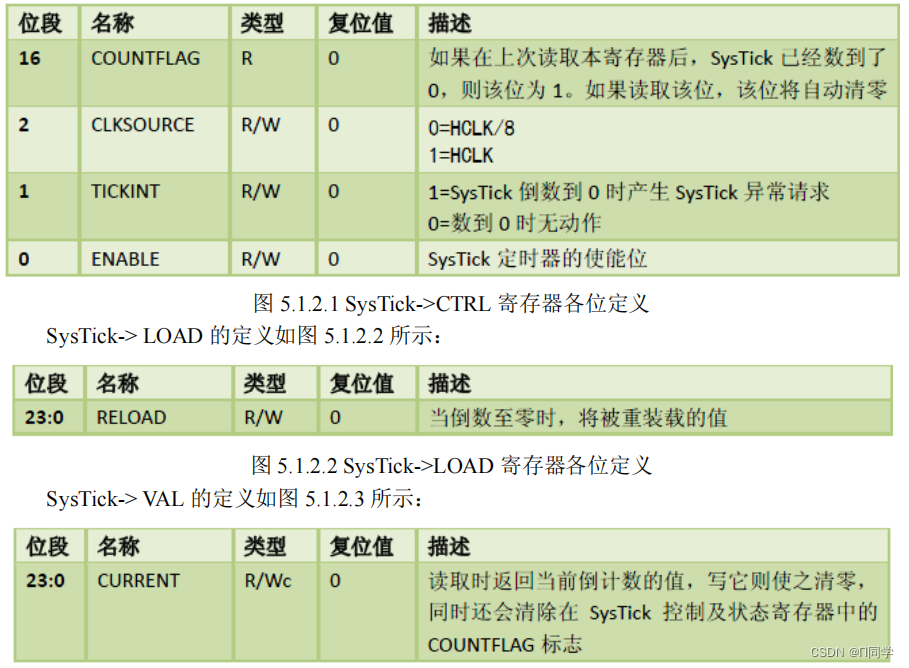

接下来附上三个systick的寄存器（引用正点原子的图）

SysTick->LOAD  = (uint32_t)((HCLKFrequency / Ticks) - 1UL);  /* set reload register */

将LOAD写入了168000-1 这是系统重装载的值，装载时系统会自动加1，所以装载值为168000。

 SysTick->VAL   = 0UL;

将VAL写0，VAL的值会按照时钟频率依次递减。

SysTick->CTRL  = SysTick_CTRL_CLKSOURCE_Msk |
                   SysTick_CTRL_ENABLE_Msk;

进入宏定义可以看到，将CTRL低三位赋值101，时钟源选择HCLK，也就是168M，但是LOAD写入的计时数是基于HCLK/8的，因为一旦cubemx配置to cortex system timer 选择8分频，这里LOAD写入的值就是21000-1，那么系统延时就是错的，会快8倍，但cubemx的to cortex system timer 不分频，直接让两个时钟频率一致，那就没有问题，但理论上还是错误的，正确的应该是将CTRL低三位赋值001,也就是

SysTick->CTRL  = SysTick_CTRL_CLKSOURCE_Msk;

这样逻辑才是正确的，但是可以不去更改回来，理论错了知道就好，以后cubemx的to cortex system timer 就不分频，那样也就没有错误了。
当CTRL最低位为1，定时器使能，LOAD的值会加1装载到VAL，VAL会按照168M频率递减，也就是1s内减少168000000个数，装载的168000减到0正好耗时1ms，实现延时。

同学们可以进入void LL_mDelay(uint32_t Delay)函数，可以看到该函数就是以1ms为基准进行延时的。

---

二、delay自定义延时函数编程

delay.c代码如下

#include "delay.h"

/// @brief nus延时
/// @param nus 延时的nus数
void delay_us(uint32_t nus)
{
	uint32_t temp;
	SysTick->LOAD=nus*168-1; // 计数值加载
	SysTick->VAL=0x00; // 清空计数器
	SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk; // 开始计数
	do
	{
		temp=SysTick->CTRL; // 读取控制寄存器状态
	}while((temp&0x01)&&!(temp&(1<<16))); // temp&0x01:定时器使能，!(temp&(1<<16)):定时器计数值不为0
	SysTick->CTRL&=~SysTick_CTRL_ENABLE_Msk; // 关闭计数
	SysTick->VAL=0x00;// 清空计数器
}

/// @brief nms延时
/// @param nus 延时的ms数
void delay_ms(uint32_t nms)
{
	uint32_t repeat=nms/50;
	uint32_t remain=nms%50;
	while(repeat)
	{
		delay_us(50*1000); // 延时 50 ms
		repeat--;
	}
	if(remain)
	{
		delay_us(remain*1000); // 延时remain ms
	}
}

按照寄存器的写法，先将LOAD赋值装载值，然后清零VAL，最后使能CTRL开始计时
LOAD值有限制的，这是一个24位寄存器，最大值为2^24-1,及最大一次可以延时(2^24)/168 us
多说一句，如果cubemx配置to cortex system timer 选择8分频，那么改成如下即可

SysTick->LOAD=nus*168/8-1; // 计数值加载

一旦使能，VAL = LOAD+1，并且开始递减。接着再循环中读取CTRL的值，当VAL计数到0，CTRL最高位为1。代表延时结束，这里加入了CTRL使能位判断是很关键的，避免没使能进入循环，从而循环里出不来。
循环结束后关闭使能，清空VAL，us延时函数结束
ms延时基于1000us延时，重复运行delay_us(1000);的倍数解决的，这里50ms做一个分度，就是因为LOAD写入的值有限制。
到这里延时函数就写完了，附上头文件delay.h代码

#ifndef __DELAY_H
#define __DELAY_H

#include "stdint.h"
#include "stm32f407xx.h"

void delay_us(uint32_t nus);
void delay_ms(uint32_t nms);

#endif

直接头文件加入到mian.c中就可以使用了，注意工程中不可同时使用LL_mDelay()和自定义延时函数，否则陷入死循环。可以舍弃LL_mDelay()函数，不再用了。
这里写入4个延时来验证精准度

  while (1)
  {
    /* USER CODE END WHILE */
		delay_us(10);
		delay_us(100);
		delay_us(1000);
		delay_ms(10);
		delay_ms(1000);
    /* USER CODE BEGIN 3 */
  }

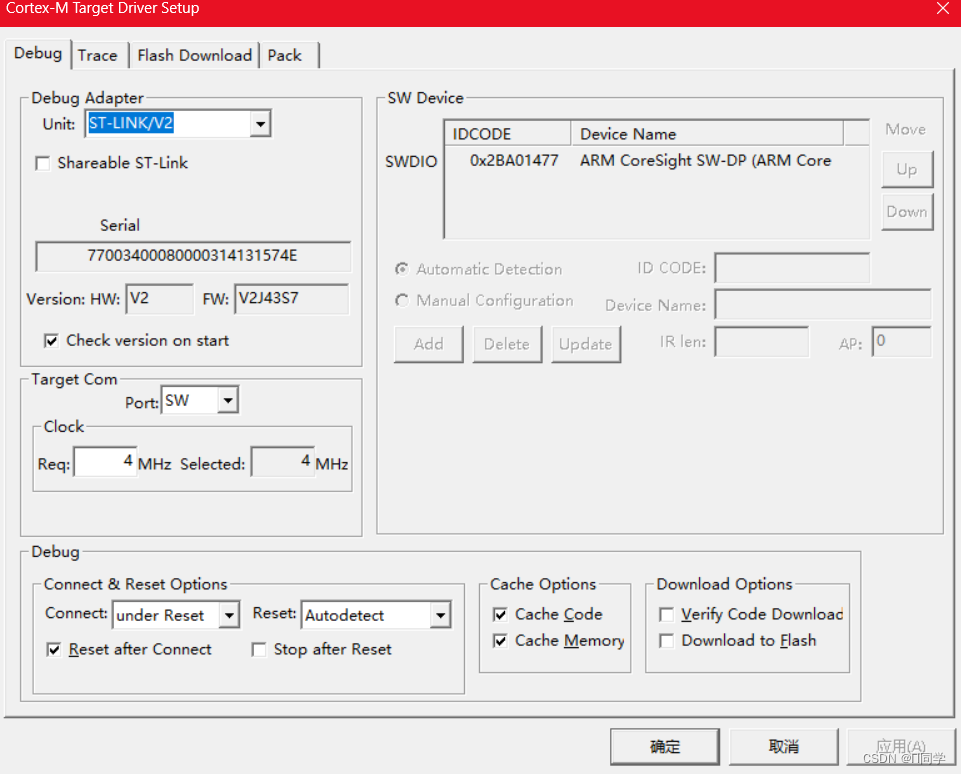

我这里使用的是STLink仿真器，

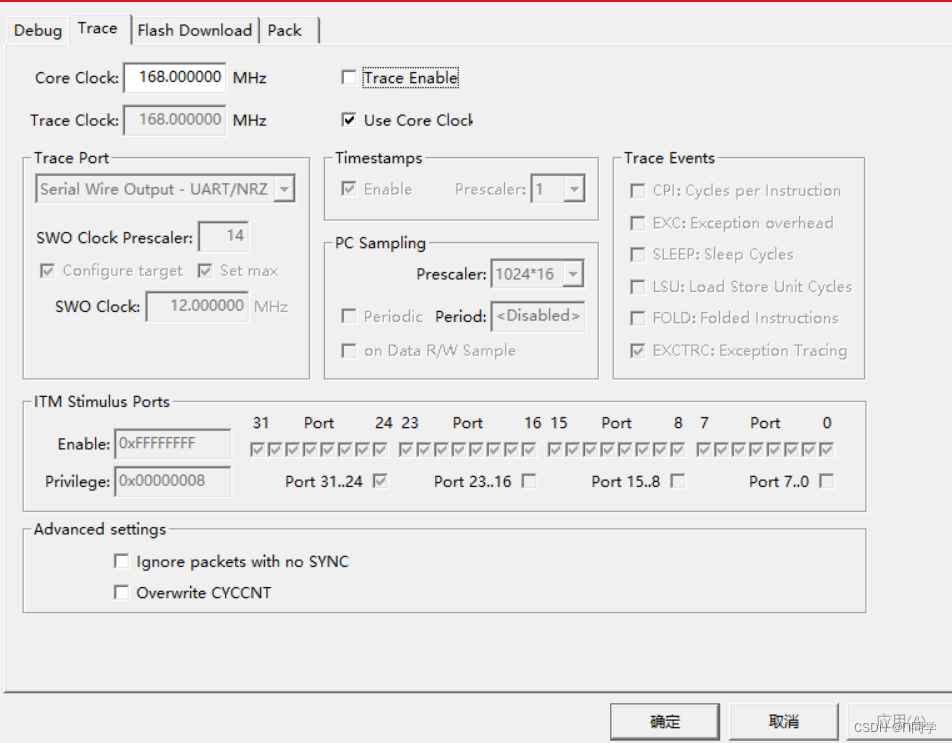

这里core clock一定要选择对应时钟频率，这里是168M，不然不准（默认的画是10M）

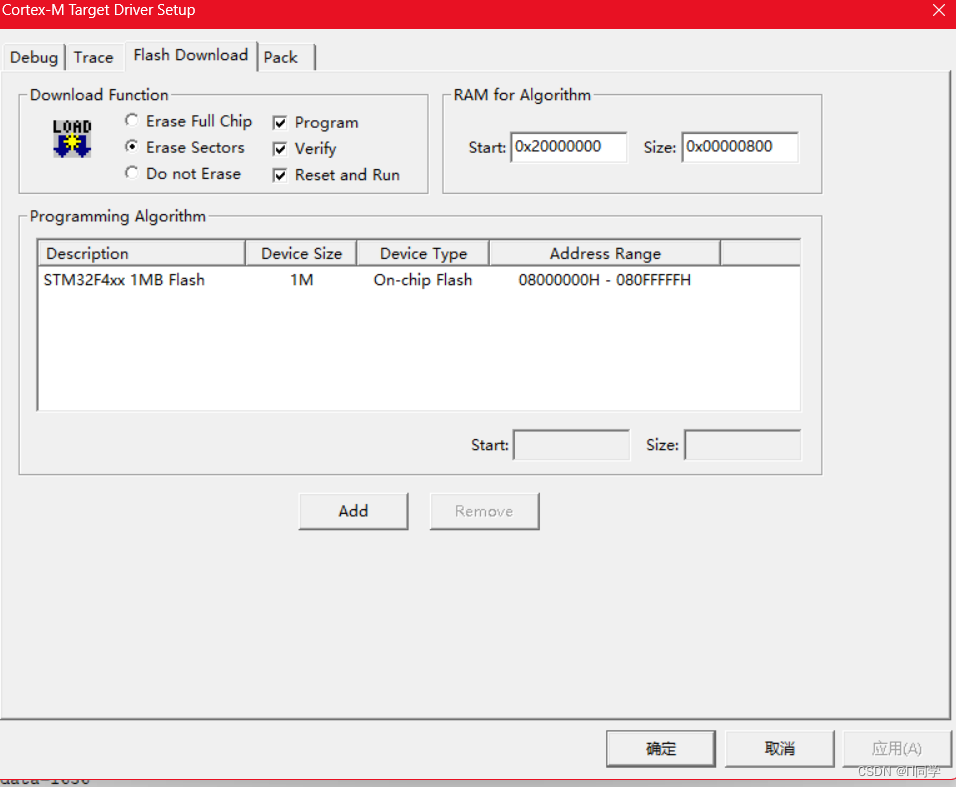

勾选Reset and run 即可

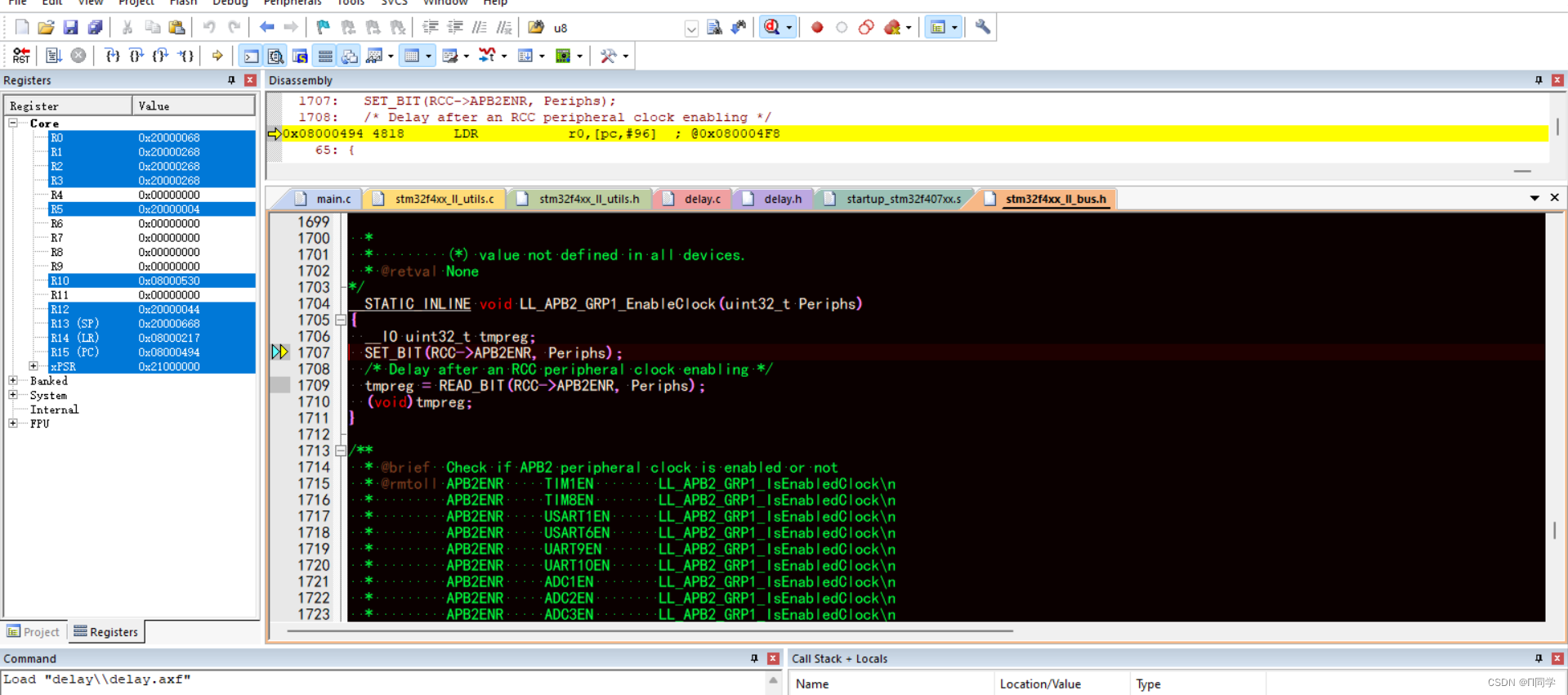

编译后将程序下载到开发板中，点击进入调试模式，如图

接下来看视频演示

delay演示验证

到这里就结束了。工程会上传百度网盘打包免费发布出来
链接：https://pan.baidu.com/s/1_nCZ4yaZwYbB0JLz1rumWg?pwd=1234
提取码：1234

---

尾言

这是本人CSDN第一讲，后面会继续更新STM32LL库编程操作，时间匆忙，如有错误之处还请指出（应该会有些错别字，不影响阅读就行）
