ROS teb_local_planner使用

teb_local_planner则是2D导航堆栈的base_local_planner的插件。实现了一个在线优化的本地轨迹规划器,用于导航和控制移动机器人,作为ROS 导航包的插件。全局规划器生成的初始轨迹在运行时期间进行优化,最小化轨迹执行时间(时间最优目标), 与障碍物分离并符合动力学约束,例如满足最大速度和加速度。当前的实施符合非完整机器人(差动驱动和类似汽车的机器人)的运动学。自Kinetic以来,包括对完整机器人的支持。


一.teb_local_planner配置方法
安装步骤

源码安装
需要安装teb_local_planner,前往teb_local_planner,将分支切换到melodic-devel然后下载源码到本地,并解压源码包到~/catkin_ws_nav/src/后,就可以编译安装了

#安装依赖
source ~/catkin_ws_nav/devel/setup.bash
rosdep install teb_local_planner

cd  ~/catkin_ws_nav/
catkin_make  -DCATKIN_WHITELIST_PACKAGES="teb_local_planner"

teb_local_planner源码中关于plugin的配置文件均已写好,直接编译源码就能完成plugin的注册及插入,非常方便

源码安装可能缺少依赖项:

  1. 检查依赖项,通过下面指令或者可以查看源码里面的package.xml 和 CMakeLists.txt 文件,里面都有列出来:
rosdep check teb_local_planner
  1. 打开teminal,输入
    sudo apt-get install ros-melodic-teb-local-planner


  2. 验证是否安装成功
  3. roscd teb_local_planner

  4. 若能进入teb_local_planner的目录,则表明安装成功

  5. 原文链接:https://blog.csdn.net/mecheall/article/details/104413372

二.仿真中的使用

1、新建teb_local_planner配置文件teb_local_planner_params.yaml

             可以直接从tutorials中下载:

              git clone https://github.com/rst-tu-dortmund/teb_local_planner_tutorials.git

              在/cfg中找到所需的teb_local_planner_params.yaml。由于使用机器人odom为差动模式的,故选取diff_drive中的。

关于参数配置的具体讲解就不展开,请直接参考wiki官方教程:http://wiki.ros.org/move_base

   可以将teb_local_planner_params.yaml和navigation中其他的配置文件(如costmap_common_params.yaml等)放在一起,方便查阅调用。

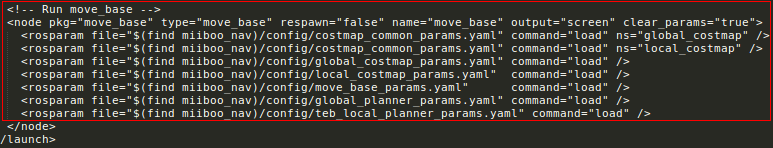

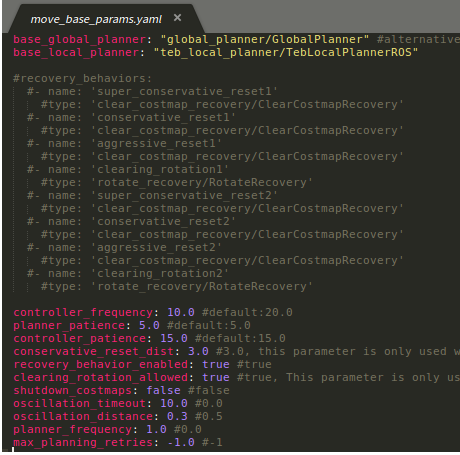

 然后在可以launch文件中注明全局和局部规划器,最好写一个导航核心控制参数配置move_base_params.yaml文件。

<launch>

    <node pkg="move_base" type="move_base" respawn="false" name="move_base" output="screen" clear_params="true">
        <param name="base_local_planner" value="teb_local_planner/TebLocalPlannerROS" />
        <param name="global_global_planner" value="global_planner/GlobalPlanner" />
        <rosparam file="$(find navigation)/param/costmap_common_params.yaml" command="load" ns="global_costmap" />
        <rosparam file="$(find navigation)/param/costmap_common_params.yaml" command="load" ns="local_costmap" />
        <rosparam file="$(find navigation)/param/local_costmap_params.yaml" command="load" />
        <rosparam file="$(find navigation)/param/global_costmap_params.yaml" command="load" />
        <rosparam file="$(find navigation)/param/teb_local_planner_params.yaml" command="load" />

    </node>

</launch>

 文件具体可以参考链接SLAM+语音机器人DIY系列:(六)SLAM建图与自主避障导航——3.ros-navigation机器人自主避障导航 - 小虎哥哥爱学习 - 博客园 (cnblogs.com)

 之后就可以在仿真里调处path看到teb_local_planner的轨迹了。
