GPIO的八种模式和复用功能理解

目录

GPIO的八种模式

1、上拉输入:

2、下拉输入:

3、浮空输入:

4、模拟输入:

5、推挽输出(Push-Pull)

6、开漏输出

复用功能


GPIO的八种模式

STM32入门-GPIO端口的八种工作模式_rivencode的博客-CSDN博客

1、上拉输入:

IO口在无输入的情况下,保持高电平。

2、下拉输入:

IO口在无输入的情况下,保持低电平。

3、浮空输入:

浮空输入状态下,IO的电平状态是不确定的,完全由外部输入决定,如果在该引脚悬空的情况下,读取该端口的电平是不确定的。

4、模拟输入:

输入信号不经施密特触发器直接接入,输入信号为模拟量而非数字量,其余输入方式输入数字量。


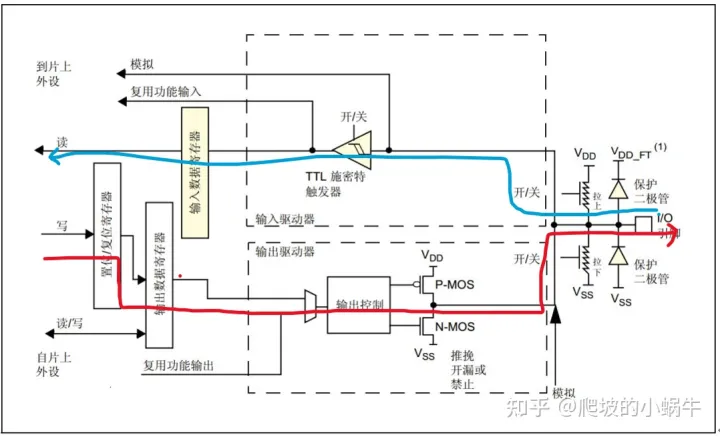

5、推挽输出(Push-Pull)

  • 路径:通过设置位设置/清除寄存器或者输出数据寄存器的值,途经P-MOS管和N-MOS管,最终输出到I/O端口。
  • 当设置输出的值为高电平的时候,P-MOS管处于开启状态,N-MOS管处于关闭状态,此时I/O端口的电平就由P-MOS管决定:高电平;
  • 当设置输出的值为低电平的时候,P-MOS管处于关闭状态,N-MOS管处于开启状态,此时I/O端口的电平就由N-MOS管决定:低电平。
  • I/O端口的电平也可以通过输入电路进行读取;注意,此时I/O端口的电平一定是输出的电平

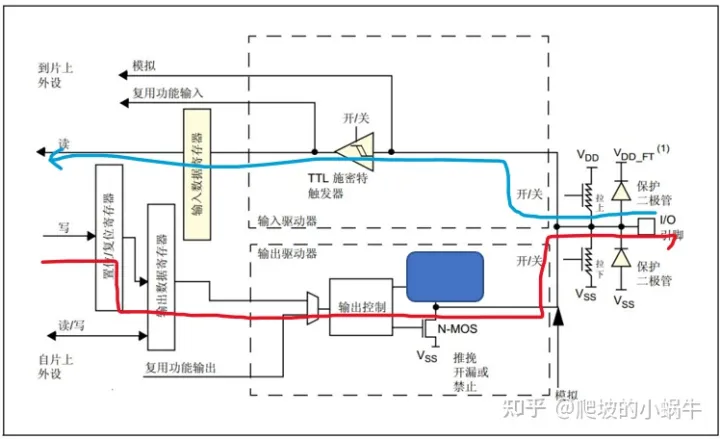

6、开漏输出

  • 路径:通过设置位设置/清除寄存器或者输出数据寄存器的值,途经只有N-MOS管,最终输出到I/O端口。
  • 当设置输出的值为高电平的时候,N-MOS管处于关闭状态,此时I/O端口的电平就不会由输出的高低电平决定,而是由I/O端口外部的上拉或者下拉决定;
  • 当设置输出的值为低电平的时候,N-MOS管处于开启状态,此时I/O端口的电平就是低电平。
  • I/O端口的电平也可以通过输入电路进行读取;注意,I/O端口的电平不一定是输出的电平。

7、复用推挽输出:此时IO受内部外设控制,比如定时器的PWM,比如SPI的MOSI,MISO等。 而普通的推挽输出,则IO受ODR控制。

8、复用开漏输出:参考复用推挽

复用功能

STM32Fxx系列单片机的GPIO引脚可以配置为浮空输入(Input Floating)、上拉输入(Input Pull-up)、下拉输入(Input Pull-down)、模拟量(Analog)、开漏输出(Output Open-drain)、推挽输出(Output Push-pull)、复用开漏(Alternate function open-drain)输出和复用推挽(Alternate function push-pull)输出等八种模式。

先来介绍下开漏输出和推挽输出的区别:

STM32Fxx系列单片机的输出电路有两个MOS管:P-MOS和N-MOS。

在开漏输出模式下,P-MOS管不工作,只有N-MOS管起作用。若输出数据寄存器的值为0,则N-MOS导通,IO口输出低电平;若输出数据寄存器的值为1,则N-MOS截止;由于P-MOS不工作,此时IO口既不是高电平,也不是低电平,这种状态被称为高阻态。

在推挽输出模式下,若输出数据寄存器的值为0,则N-MOS导通,P-MOS截止,IO口输出低电平;若输出数据寄存器的值为1,则N-MOS截止,P-MOS导通,IO口输出高电平;

我们知道STM32Fxx单片机还有复用开漏输出和复用推挽输出,它们和上面讲到的(普通)开漏输出和(普通)推挽输出有什么区别呢?

这就涉及到针脚的复用功能。

我们知道,STM32Fxx内部集成了很多的外设控制器,比如USART、SPI、bxCAN等等,这些外设控制器,也需要通过引脚与外设连接。复用功能是相对于单片机的引脚而言的。所谓“复用功能”,是指单片机的引脚既可以做普通GPIO使用,也可以作为内部外设控制器的引脚来使用。

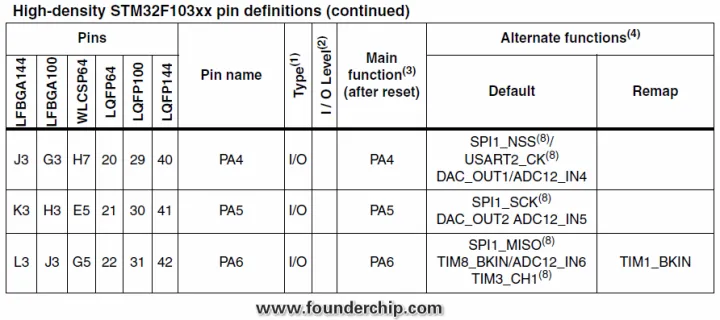

比如我们来看看STM32F103xx单片机的PA5引脚,如下图:

首先,PA5可以做为普通GPIO来使用;其次,如果作为外设的引脚,它可以作为SPI1的时钟(SPI1_SCK)、DAC的输出通道1(DAC_OUT1)或者ADC的输入通道5(ADC12_IN5)。

PA5支持的三种外设(SPI1、DAC、ADC)在同一时刻只能选择一种,选择的方法是开启相应外设的时钟,并使其它外设的时钟保持关闭状态。如果PA5被配置为复用功能,但是没有开启它支持的任何外设的时钟,它的输出是不确定的。

复用推挽输出和(普通)推挽输出在输出的时候均使用两个MOS管(P-MOS和-MOS),其输出电路是相同的。区别在于控制输出的信号来源:(普通)推挽输出控制MOS管的信号来自输出数据寄存器,而复用推挽输出的控制信号来自单片机的内置外设控制器(比如SPI1)。

复用开漏输出和(普通)开漏输出的道理是一样的。

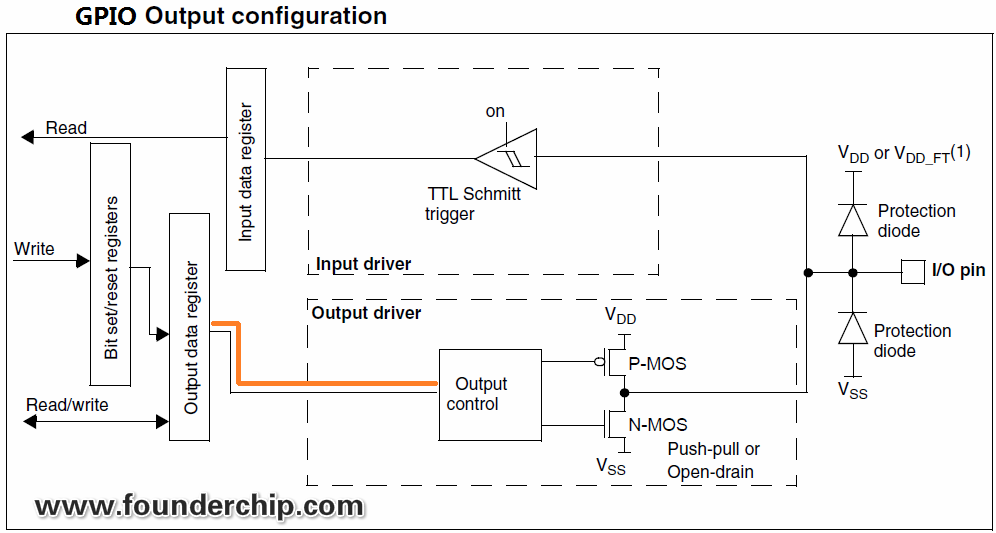

下面这张图,是普通GPIO输出的引脚配置图,可以看到其输出信号来自输出数据寄存器(Output data register):

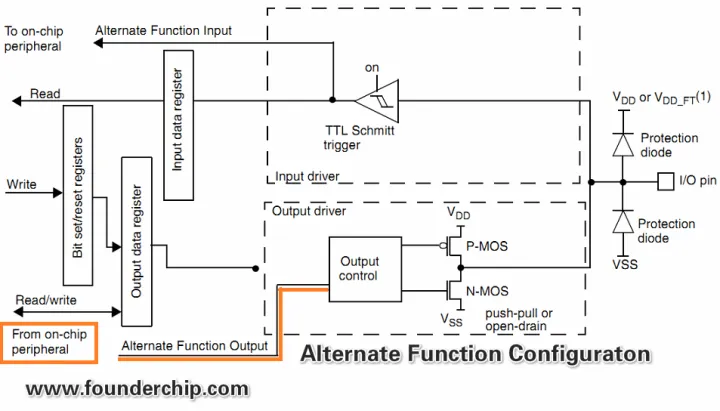

下面这张图,是选择复用功能后的引脚配置图,可以看到其输出信号来自芯片内置的外设控制器:

注:虽然复用模式的控制信号来自内置外设控制器,但是单片机(CPU)依然可以读取相应的数据。在复用推挽输出模式下,单片机可以通过读取输出数据寄存器(Output Data Register)的数据来获取上次输出的值;在复用开漏输出的模式下,单片机可以通过读取输入数据寄存器(Input Data Register)的值来获取引脚的状态。

好了,关于STM32Fxx系列单片机引脚的复用功能就先聊到这里。关于引脚的配置还有一个重定位(Remap)的功能,我们以后再聊。
