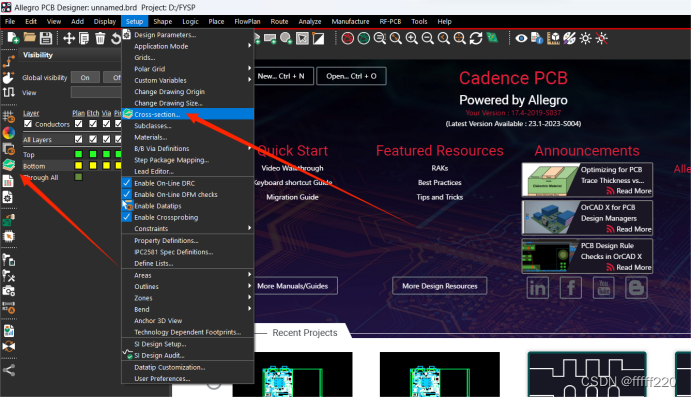

点击Setup→Cross-section或者直接点击工具栏如图所示图标，打开叠层页面。

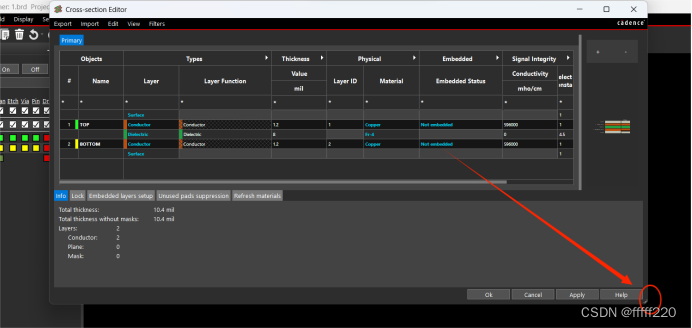

这个页面一开始可能固定在最上面无法拉动，这时我们只需要点击右下角缩放一下该页面，即可拖动。

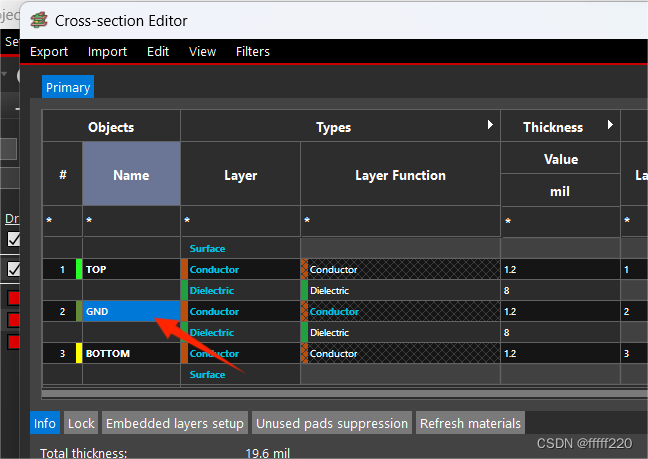

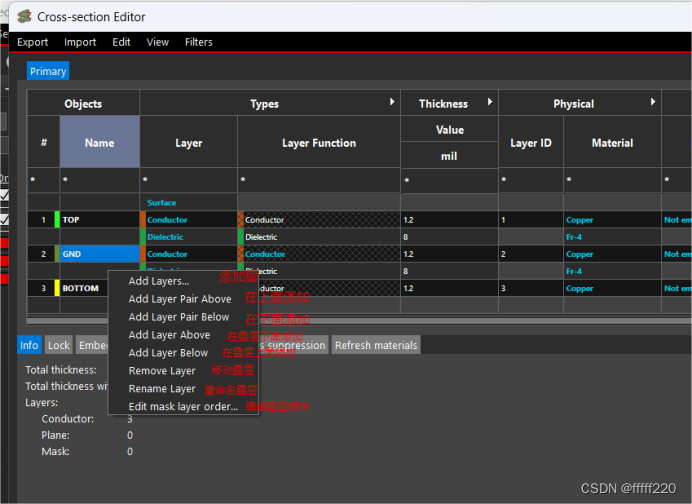

选中想添加的位置，点击右键出现如图所示页面，常用在下面添加。直接双击层叠名字也可以直接命名
