S32K3系列---ADC Mcal配置

前言

        这一章节我们讲解ADC的中断传输，不讲解DMA。关于ADC的原理可自行查阅别的文章，这里博主主要讲解怎么配置，以及跟着一样的配置就能实现基本的ADC转换功能。

        话不多说，直接上干货。如果有讲的不对的地方麻烦指正，谢谢。

ADC

1.AdcConfigSet

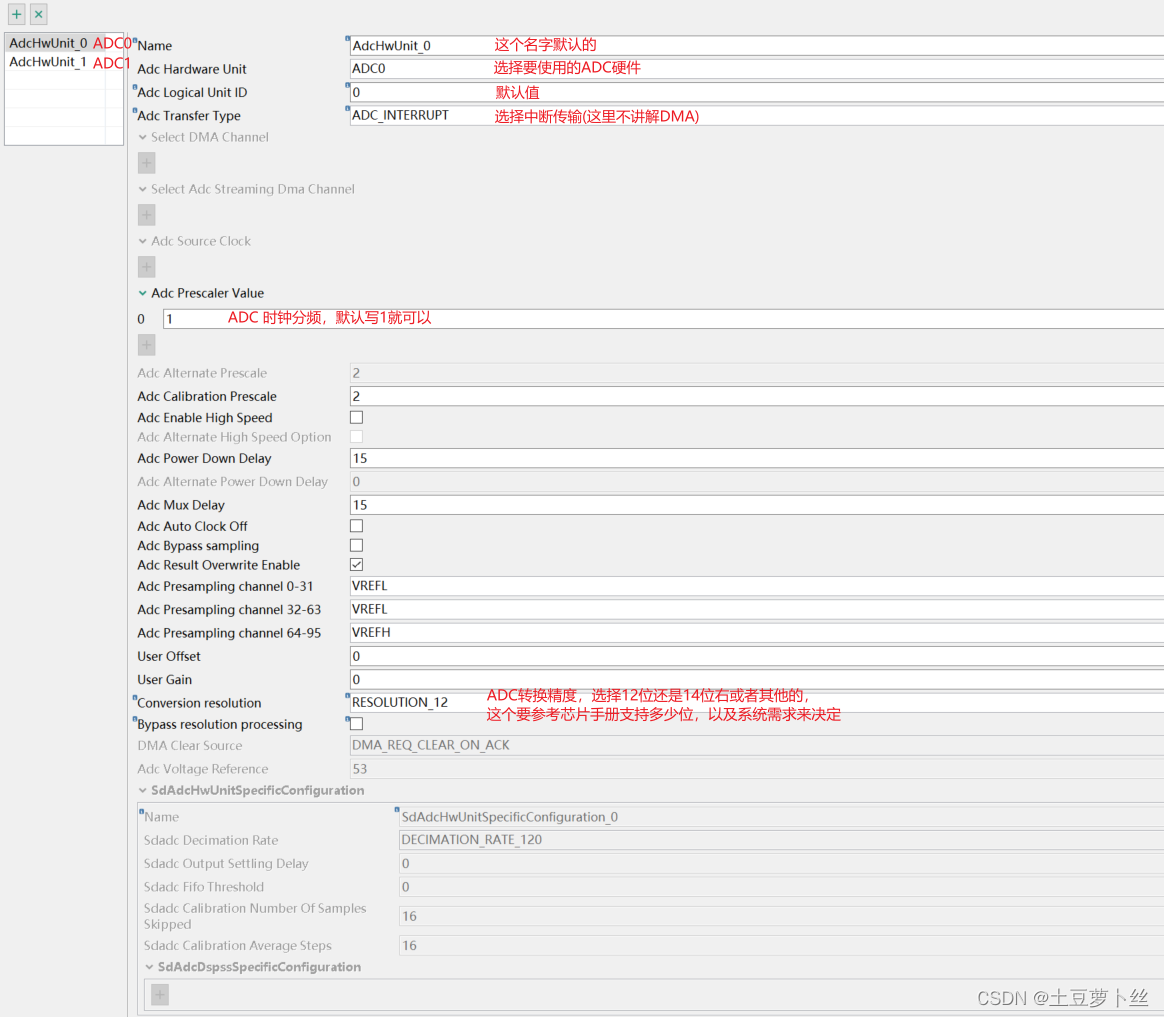

        a.AdcHwUnit



这里面我创建了2个硬件单元，一个ADC0，一个ADC1；各位根据自己的回路图使用到了哪些就配置哪些。

上面没有写注释的一些内容，都是根据NXP官方demo来的，具体为什么这么选，我暂时也不太了解，初期的话可以直接参照着来。  重要部分我会着重讲解。如果有大佬会的话，也可以给我留言讲解一下，谢谢！

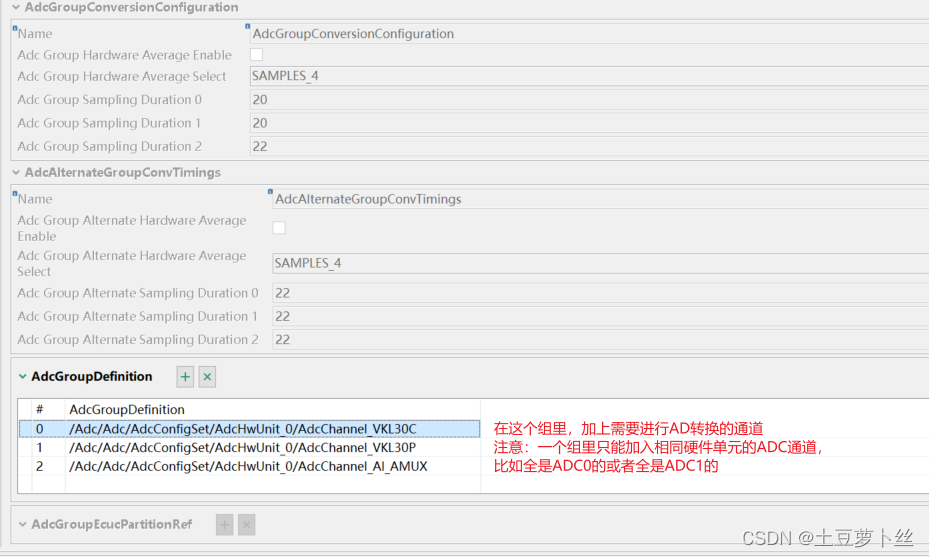

这里ADC的采样时间也是参照官方demo来的，直接照抄就可以。

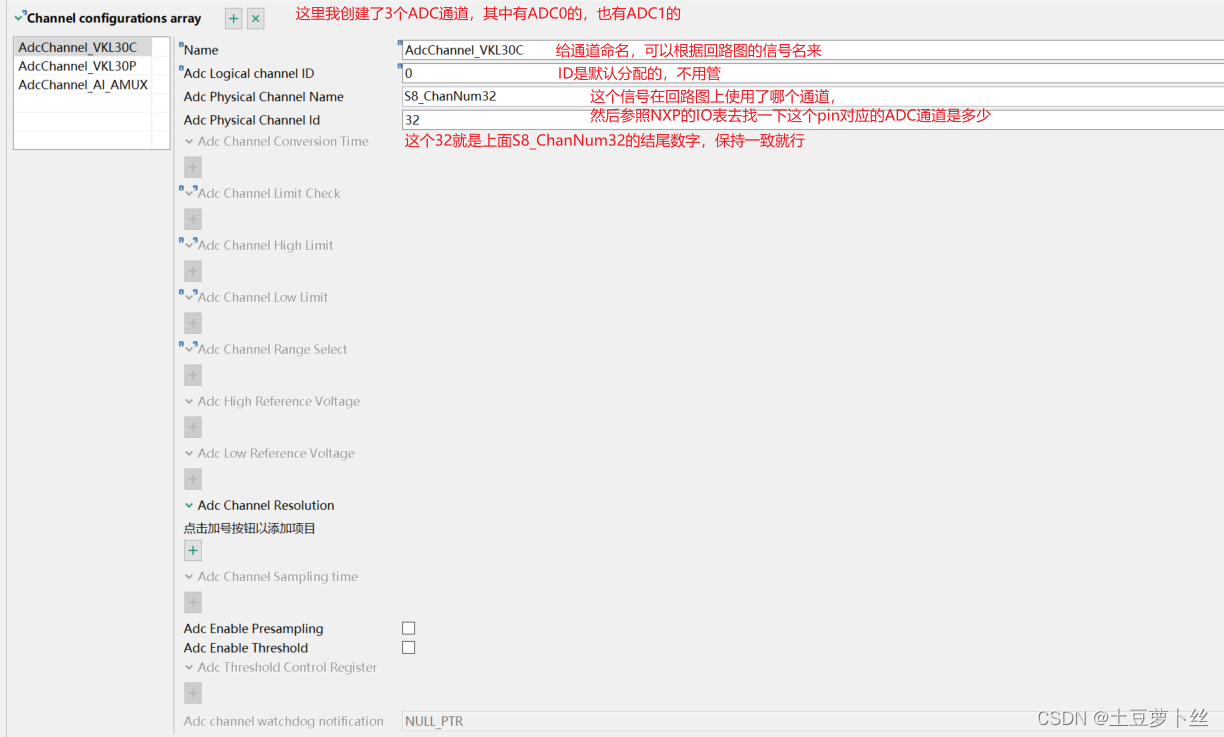

关于上面通道的选择，着重讲一下。比如我上面的信号VKL30C，在我的回路图上连接到了PTB13

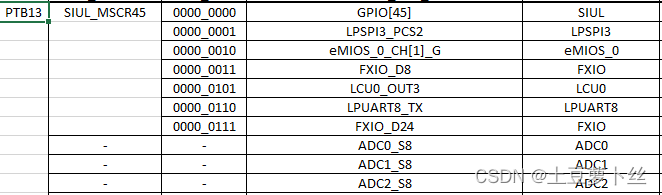

那么我们打开NXP芯片手册里面有个S32K3xxxxxx_IOMUX.xlsx文件，在IO Signal Table一栏搜索PTB13，我们可以发现这个pin支持ADC0/1/2, 在PORT配置那边，我们默认选择其中一个，比如ADC0_S8， 这个S8就是上面Adc Physical Channel Name里面选择S8_ChanNum32的原因

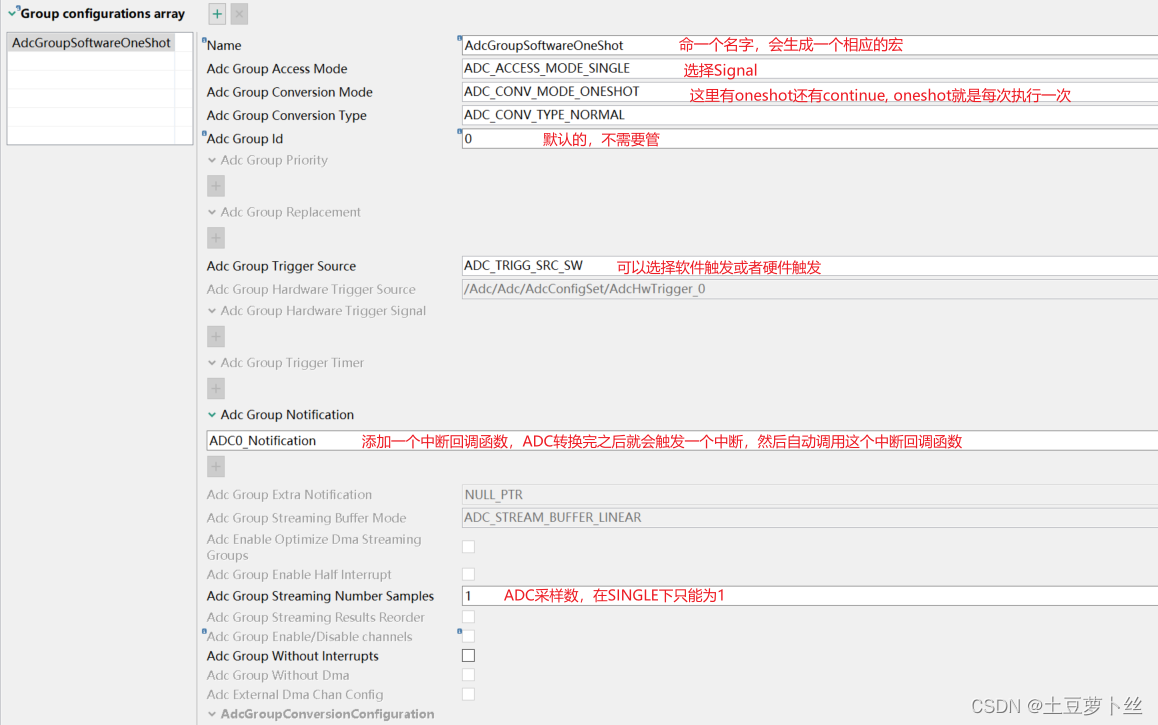

AdcGroupAccessMode:

在single模式下

        AdcGroupConversionMode:

                one-shot:每执行一次软件触发，就进行一次ADC转换，转换成功就会触发中断。

                continuous:只要执行一次软件触发，就会一直进行ADC转换，每次转换完都会触发中断

在streaming模式下：

        只支持：SW触发+continuous 或者 HW+one-short

AdcGroupTriggerSource:为HW的时候，只支持one-shor

软件触发的话，上面的配置基本就结束了

b.AdcHwTrigger

        这个属于硬件触发相关的，但是我没有试过，以后试过完善了再来更新。



c.BctuHwUnit

        这个暂时也没有研究，后续用到了再来更新。

2.AdcGeneral

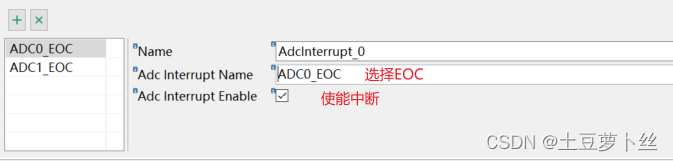

3.AdcInterrupt

以上ADC的配置基本就完成了，下面我们结合代码来讲解

2.CODE使用案例

1.中断回调函数实体化

这里我在回调函数里面新增了一个变量++，用来判断ADC是否转换结束用

2.初始化

     向中断向量表里注册中断

       初始化ADC

        ADC自标定

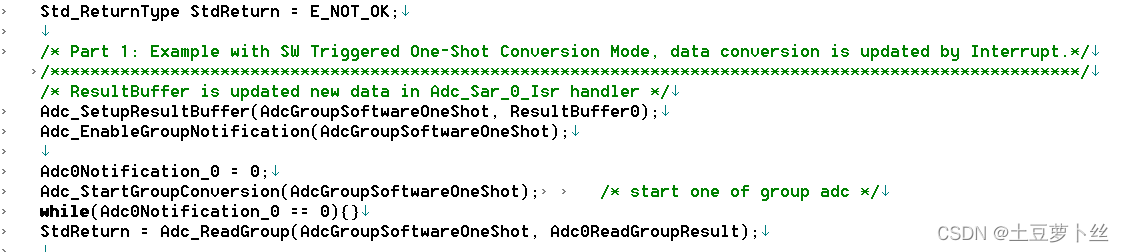

3.ADC转换

  当ADC自标定正常完成后，进行ADC转换，然后读ADC值

Adc_SetupResultBuffer：

        参数一：Group名字生成的宏

        参数二：ADC转换完成的数据保存的buf, 注意buf的大小，12bit的ADC转换，

                        buf要定义为uint16, Group下有多少个ADC channel, buf就要有多少个元素。

比如我Group下有3个channel，我就定义了buf[3]

Adc_StartGroupConversion:

        参数一：要进行ADC转换的Group

Adc_ReadGroup

        参数一：要读取数据的ADC Group

        参数二：这个要注意，与Adc_SetupResultBuffer()的第二个参数所使用的buf不一样。

        这个函数的功能是将Adc_SetupResultBuffer参数二的值保存到Adc_ReadGroup()的

        第二个参数里面去。

以上就讲解结束了。
