CANoe工具是汽车仿真测试开发中使用最广泛的工具

准备工作

CANoe工具分为硬件和软件，首先需要把硬件环境搭建好

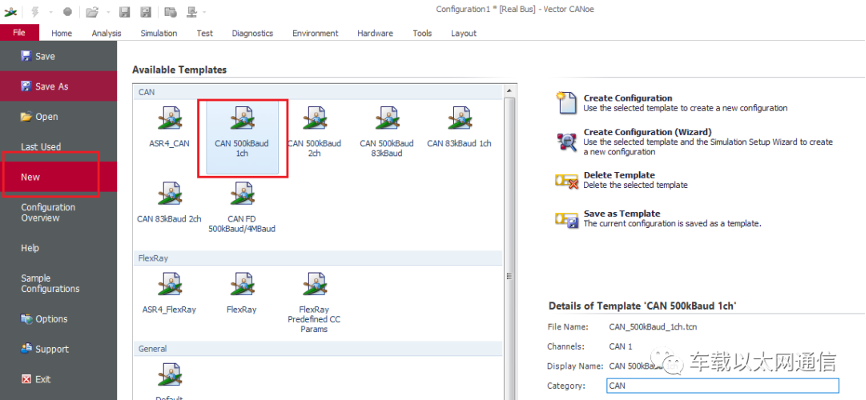

硬件搭建好后，需要在软件环境上配置好仿真节点，首先打开一个空白的configuration

由于连接的ECU使用的是CAN网络高速，且只有一个ECU，所以我们这里选择的是一个通道的500bit/s的高速CAN网络

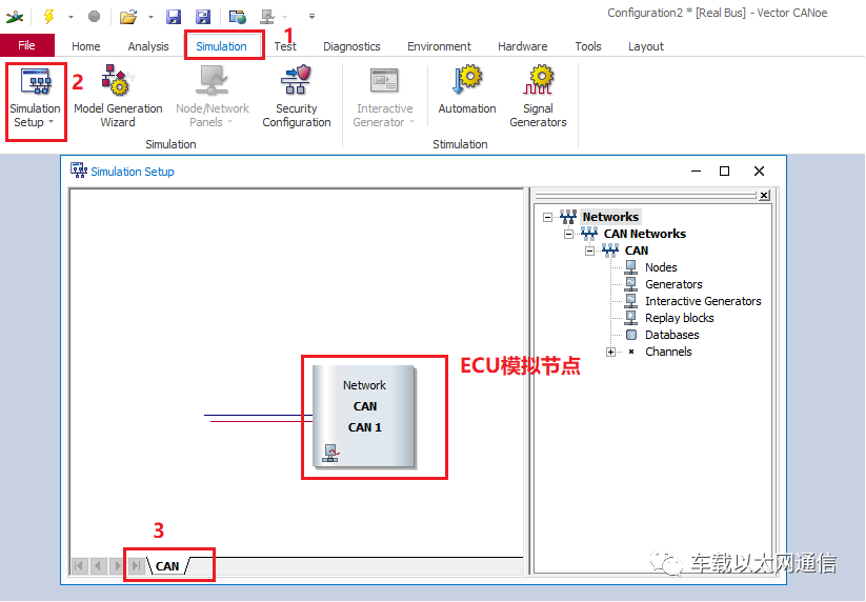

打开工程文件以后，我们找到simulation setup仿真界面

可以看到这路CAN通道上只有一个节点，它就是代表我们硬件连接的ECU，那两条线就代表了CAN总线

网络节点

我们知道如果想要通信，最起码要有发送方和接收方两个节点才可以࿰
