1.寄存器模型( Register model )简介
- UVM的寄存器模型是一组高级抽象的类，用来对DUT中具有地址映射的寄存器和存储器进行建模。它非常贴切的反映DUT中寄存器的各种特性，可以产生激励作用于DUT并进行寄存器功能检查。通过UVM的寄存器模型，可以简单高效的实现对DUT的寄存器进行前门或后门操作。它本身也提供了一些寄存器测试的sequence，方便用户直接使用。
- UVM的寄存器模型是高度抽象化的，不依赖具体DUT而独立存在的。它使用一个中间变量
uvm_reg_bus_op描述register的访问信息，用户必须创建一个继承自uvm_reg_adapter的类，实现uvm_reg_bus_op与真正作用到具体dut上的transaction的互相转换。 - RAL: Register Abstraction Layer
- UVM寄存器模型基本结构如下图所示。
uvm_reg_block是UVM register layer的类，其层次化的结构反映了DUT的Register状况。uvm_reg_adapter是必不可少的，它实现了bus driver需要的transaction和中间变量uvm_reg_bus_op直间的相互转换。寄存器前门访问是依靠寄存器模型自动产生sequence，并发送给bus driver来完成的。
2.UVM 寄存器模型的层次结构
- uvm_reg_field是寄存器模型的最小单位，和DUT的每个register里的bit filed对应。
- uvm_reg 和dut中每个register对应，其宽度一般和总线位宽一致，里面可以包含多个uvm_reg_field。
- uvm_reg_block里包含uvm_reg，一般一个最底层模块级的DUT的所有寄存器，具有相同的基地址，会放在一个reg_block中。uvm_reg_block内也可包含其他低层次的reg_block。
reg_block里有含有uvm_reg_map类的对象default_map,进行地址映射，以及用来完成寄存器前后门访问操作。
一个寄存器模型必须包含一个reg_block。
一个reg_block可以包含多个reg_map, 从而实现一个reg_block应用到不同总线，或不同地址段上。 - uvm_mem是对dut中memory进行建模使用的。
- 这些类均是继承自uvm_object类。一个完整的register model, 均有这些层次化的register元素构成，放到顶层的reg block中。一个reg block可以包含子block，register，register file和memories，如下图所示。
- 需要说明的是，因为一个项目中存在大量的寄存器，用人工来维护RAL不仅耗时耗力，更容易出现错误，所以正常情况下应该使用工具产生和维护UVM寄存器模型 , 下面介绍几个工具：
- Synopsy VCS中自带的ralgen工具可以产生uvm 寄存器模型，具体使用方法可参考UVM Register Abstraction Layer Generator User Guide(uvm_ralgen_ug.pdf)。
- 当然Candance和Mentor均有自己的工具。
- Paradigm Works公司开源的 RegWorks Spec2Reg 。

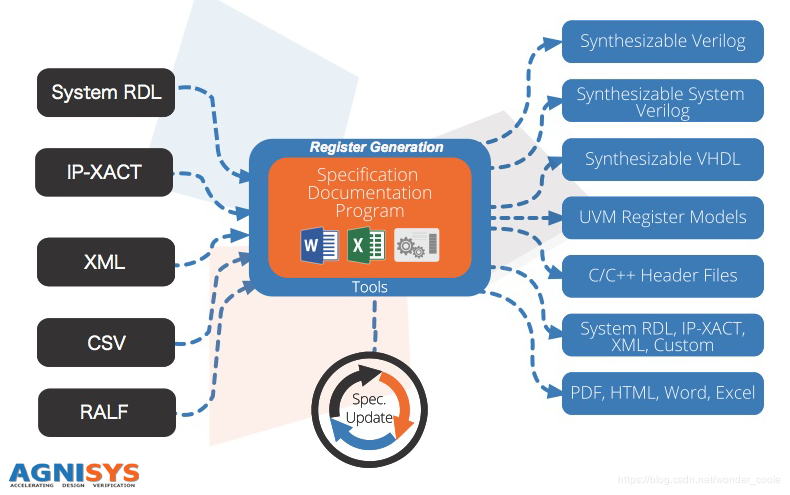

- 此外还有agnisys公司的**IDesignSpec**,其最早版本也曾供大家免费使用。
3. 创建和使用寄存器模型
Step1: 对每个寄存器进行定义
class cfs_dut_reg_ctrl extends uvm_reg;
rand uvm_reg_field reserved; //reserved
rand uvm_reg_field enable; //control for enabling the DUT
`uvm_object_utils(cfs_dut_reg_config)
function new(string name = "cfs_dut_reg_config");
//specify the name of the register, its width in bits and if it has coverage
super.new(name, 32, 1);
endfunction
virtual function void build();
reserved = uvm_reg_field::type_id::create("reserved");
//specify parent, width, lsb position, rights, volatility,
//reset value, has reset, is_rand, individually_accessible
reserved.configure(this, 31, 1, "RO", 0, 0, 1, 1, 1);
enable = uvm_reg_field::type_id::create("enable");
enable.configure(this, 1, 0, "RW", 0, 0, 1, 1, 1);
endfunction
endclass
-
在uvm_reg的new中，要将寄存器的宽度传入super.new()的第二个参数，super.new()的第三个参数是
uvm_coverage_model_e类型,用以设置寄存器是否参与加入覆盖率：Value Description UVM_NO_COVERAGE None UVM_CVR_REG_BITS Individual register bits UVM_CVR_ADDR_MAP Individual register and memory addresses UVM_CVR_FIELD_VALS Field values UVM_CVR_ALL All coverage models -
uvm_reg类有一个build函数，这个build和UVM_component的bulid_phase并不一样，并不会自动执行，需要手动调用。
-
要使用uvm_field的configure函数对各个field进行详细配置，它有9各参数：
enable.configure( .parent ( this ), .size ( 3 ), .lsb_pos ( 0 ), .access ( "RW" ), .volatile ( 0 ), .reset ( 0 ), .has_reset ( 1 ), .is_rand ( 1 ), .individually_accessible( 0 ) ); 参数一是此域的父辈，也就是此域位于哪个寄存器中，即是this； 参数二是此域的宽度； 参数三是此域的最低位在整个寄存器的位置，从0开始计数； 参数四表示此字段的存取方式； 参数五表示是否是易失的（volatile），这个参数一般不会使用； 参数六表示此域上电复位后的默认值； 参数七表示此域时都有复位； 参数八表示这个域是否可以随机化； 参数九表示这个域是否可以单独存取。
Step2: 将寄存器放入register block容器中，并加入到对应的Address Map
class cfs_dut_reg_block extends uvm_reg_block;
`uvm_object_utils(cfs_dut_reg_block)
//Control register
rand cfs_dut_reg_ctrl ctrl;
//Status register
rand cfs_dut_reg_status status;
function new(string name = "cfs_dut_reg_block");
super.new(name, UVM_CVR_ALL);
ctrl = cfs_dut_reg_ctrl::type_id::create("ctrl");
status = cfs_dut_reg_status::type_id::create("status");
endfunction
virtual function void build();
default_map = create_map(“default_map”,0,4,UVM_BIG_ENDINA,0);
ctrl.configure(this, null, "");
ctrl.build();
default_map.add_reg(ctrl,`h10,"RW")
status.configure(this, null, "");
status.build();
default_map.add_reg(status,`h14,"RO")
endfunction
endclass
- reg block中也有build函数，在其中要做如下事情：
- 调用create_map函数完成default_map的实例化,
default_map = create_map(“default_map”,0,2,UVM_BIG_ENDINA,0);
create_map的第一个参数是名字，第二个参数是该reg block的基地址，第三个参数是寄存器所映射到的总线的宽度(单位是byte，不是bit)，第四个参数是大小端，第五个参数表示该寄存器能否按byte寻址。 - 完成每个寄存器的build及configure操作
uvm_reg的configure函数原型：function void configure ( uvm_reg_block blk_parent, uvm_reg_file regfile_parent = null, string hdl_path = "" )
其第一个参数是所在reg block的指针，第二个参数是reg_file指针，第三个是寄存器后面访问路径—string类型。 - 把每个寄存器加入到default_map中。uvm_reg_map存有各个寄存器的地址信息。
第一个参数是要添加的寄存器名，第二个是地址，第三个是寄存器的读写属性。default_map.add_reg(ctrl, `h10,"RW")
- 调用create_map函数完成default_map的实例化,
- 如果一个寄存器可以通过两个物理总线访问，则需要将其添加到多个address map中。
Step3: 创建Register Adapter
寄存器模型的前门操作都会通过sequence产生一个uvm_reg_bus_op类型的变量，他不能直接被bus sequencer和driver接受。需要定义一个继承自uvm_reg_adpater的adapter，来完成与bus transaction之间的转换，之后才能交给交给bus_sequencer和bus_driver，实现前门访问。 而从bus_driver返回的rsp,也需要由adapter转换成uvm_reg_bus_op类型变量，返回给寄存器模型，用来更新内部值。
在adapter中，要实现:
1. reg2bus: 其作用是将uvm_reg_bus_op类型变量转换成bus_sequencer能够接受的transaction。
virtual function uvm_sequence_item reg2bus(const ref uvm_reg_bus_op rw);
2. bus2reg: 其将收集到的transaction转换成寄存器模型使用的uvm_reg_bus_op类型变量，用以更新寄存器模型中相应寄存器的值。
virtual function void bus2reg(uvm_sequence_item bus_item, ref uvm_reg_bus_op rw);
class cfs_dut_reg_adapter extends uvm_reg_adapter;
`uvm_object_utils(cfs_dut_reg_adapter)
function new(string name = "cfs_dut_reg_adapter");
super.new(name);
endfunction
virtual function uvm_sequence_item reg2bus(const ref uvm_reg_bus_op rw);
acme_apb_drv_transfer transfer = acme_apb_drv_transfer::type_id::create("transfer");
if(rw.kind == UVM_WRITE) begin
transfer.direction = APB_WRITE;
end
else begin
transfer.direction = APB_READ;
end
transfer.data = rw.data;
transfer.address = rw.addr;
return transfer;
endfunction
virtual function void bus2reg(uvm_sequence_item bus_item, ref uvm_reg_bus_op rw);
acme_apb_mon_transfer transfer;
if($cast(transfer, bus_item)) begin
if(transfer.direction == APB_WRITE) begin
rw.kind = UVM_WRITE;
end
else begin
rw.kind = UVM_READ;
end
rw.addr = transfer.address;
rw.data = transfer.data;
rw.status = UVM_IS_OK;
end
else begin
`uvm_fatal(get_name(), $sformatf("Could not cast to acme_apb_mon_transfer: %s",
bus_item.get_type_name()))
end
endfunction
endclass
Step4: 顶层reg block对象的创建及使用
整个仿真平台只创建一个reg model对象，在其他地方使用指针调用。一般在test中创建顶层reg_block，及adapt和predictor.
在
// in base test class
...
irtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
//create all the elements of the environment
reg_block = cfs_dut_reg_block::type_id::create("reg_block",this);
apb_agent = acme_apb_agent::type_id::create("apb_agent", this);
adapter = cfs_dut_reg_adapter::type_id::create("adapter");
predictor = uvm_reg_predictor#(acme_apb_mon_transfer)::type_id::create("predictor", this);
reg_block.configure(null,"");
reg_block.build();
reg_block.lock_model();
reg_block.reset("HARD");
endfunction
...
reg_block传完要调用其configure函数，配置后面访问路径。
Step5: 将Address Map连接到Bus sequencer和Adapter
在test或env的connect phase中,调用default_map或其他用户自定义的address map对象中的set_sequencer方法, 并把前门操作的bus sequencer及adaptor作为参数传入。
virtual function void connect_phase(uvm_phase phase);
super.connect_phase(phase);
//required to start physical register accesses using the registers
reg_block.default_map.set_sequencer(apb_agent.sequencer, adapter);
predictor.map = reg_block.default_map;
predictor.adapter = adapter;
apb_agent.monitor.output_port.connect(predictor.bus_in);
endfunction
Step6: 在sequence或其他component中使用寄存器模型
- 在sequence中使用：
要先在对应的sequencer中定义一个顶层reg_block的指针，并指向base_test的reg_block对应，之后再sequence中调用p_sequencer访问，如：
p_sequencer.p_reg_block.enable.wirte(status,1,UVM_FRONTDOOR);// 前门访问 front-door
p_sequencer.p_reg_block.enable.re'a'd(status,value,UVM_BACKDOOR);// 后门访问 back-door
4 寄存器访问方法
前门访问和后面访问的区别
- 前门访问是通过物理总线向dut发起寄存器访问操作，消耗仿真时间
- 后面操作不通过物理总线，不消耗仿真时间
前门访问过程
以write为例：
- 当调用寄存器的write()任务后，产生uvm_reg_item类型的transaction:rw，之后调用uvm_reg::do_write()。
- 在uvm_reg_map中，调用reg_adapter.reg2bus将rw转换成bus driver对应的transaction。
- 把transaction交给sequencer，最终由bus driver驱动到对应的bus interface上。
- bus monitor在bus interface上检测到bus transaction 。
- reg_predictor会调用reg_adapter.bus2reg将该bus transaction转换成uvm_reg_item。
- 从driver中返回的req会转换成uvm_reg_item类型，如防止sequencer的response队列溢出，需要在adapter中设置provides_reponses.
- 寄存器模型根据返回的uvm_reg_item来更新寄存器的value，m_mirrored和m_desired三个值
