前言

软件的有些功能不够简便，需要进行一些操作步骤才能完成，本系列文章将记录一下软件应用过程，形成记录，方便查阅。

---

一、具体添加仿真库步骤

软件版本modelsim SE 10.1a

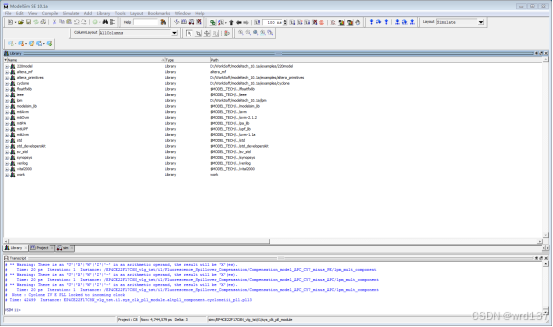

主界面如下图所示：

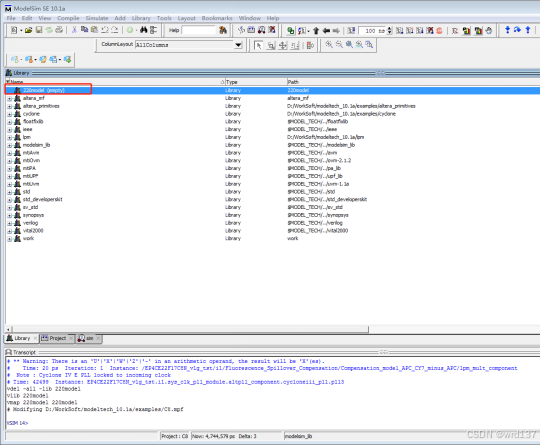

一、当需要添加仿真库时，操作步骤如下：file->new->Library，弹出如下窗口，在“library Name”窗口中输入库名称，如220model，同时选中“a new library and a logical mapping to it”，再点击“OK”。此时的库可以显示在主界面，但是名称后面会带（empty）字样，显示当前库中没有文件，如下图所示：

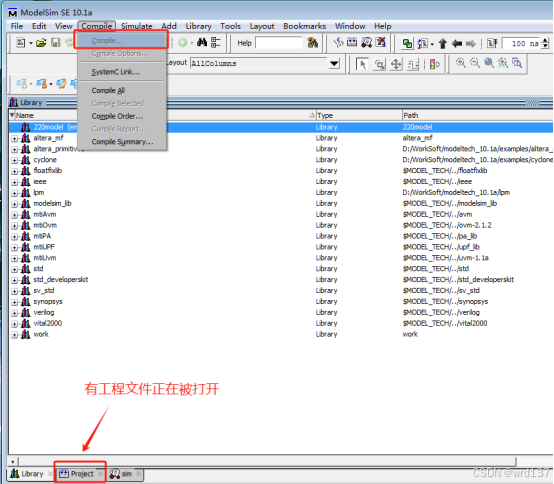

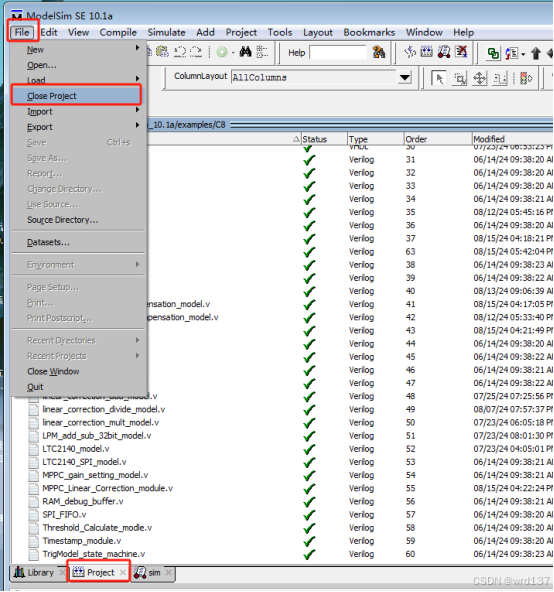

二、添加文件到仿真库中：点击“Complie->Complie，如果complie选项为灰色，说明有工程文件正在被打开，在窗口下方切换到“Project”页面，在点击File->Close Project，关闭正在打开的工程文件。

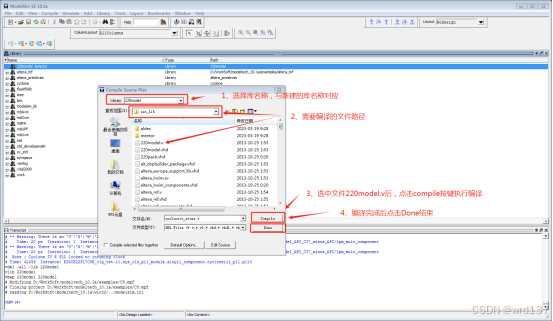

三、点击complie选项后，弹出如下窗口：

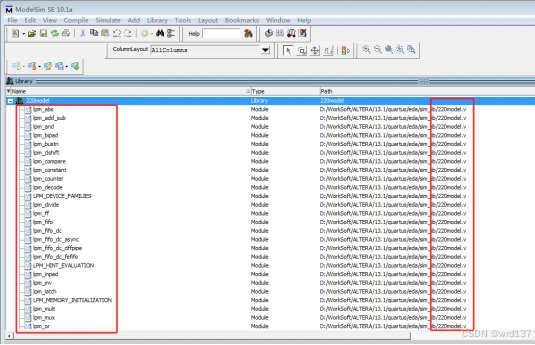

四、编译完成后，库即添加到程序中，如下图所示。

二、常用仿真库

对于cyclone iv e系列仿真常用的库包括如下4个：220model.v，altera_mf.v，cycloneiv_atoms.v和cycloneive_atoms.v，路径为quartus安装目录下的：\ALTERA\13.1\quartus\eda\sim_lib。

总结

多尝试多总结；
