1、TX端的剩余模块

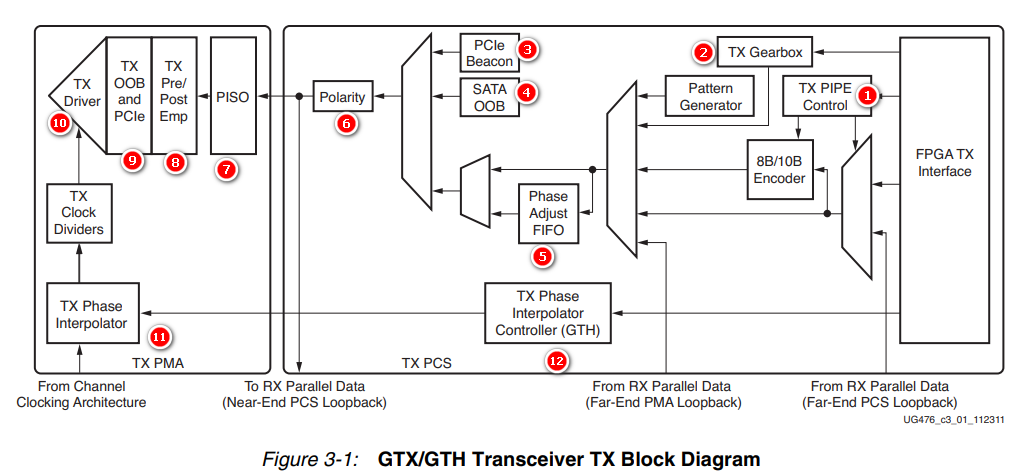

在前面几篇文章已经把TX端的比较重要的模块都介绍过一遍了，剩下的不太常用（或者比较简单）的模块在这篇文章一次性介绍完。首先贴出TX通道的架构图，并把模块编号：

1.1、TX PIPE Control

全称为Physical Interface for PCI Express，PCIe物理层接口。如果使能PCIE接口，则该通道是PCIE的数据通道，否则将不会被使用。

1.2、TX Gearbox

一些高速数据速率协议使用64B/66B编码来减少8B/10B编码的开销，同时保留编码方案的优点。TX Gearbox提供了对64B/66B和64B/67B编码支持。常见的高速协议Interlaken就采用了64B/67B编码方案。TX Gearbox支持2字节和4字节接口定义，数据加扰是在FPGA逻辑内实现的。这部分的内容在后面讲 64B/66B编码再详解。

1.3、PCIE Beacon

PICE唤醒功能，只有在使用PCIE协议时才会用到，否则不考虑。

1.4、SATA OOB

SATA是硬盘接口，建立通信主要是通过检测OOB(Out Of Band)实现的，并且向上层传输连接情况，因此只有在使用SATA协议时，才会使用该模块，否则不用考虑。

1.5、Phase Adjust FIFO

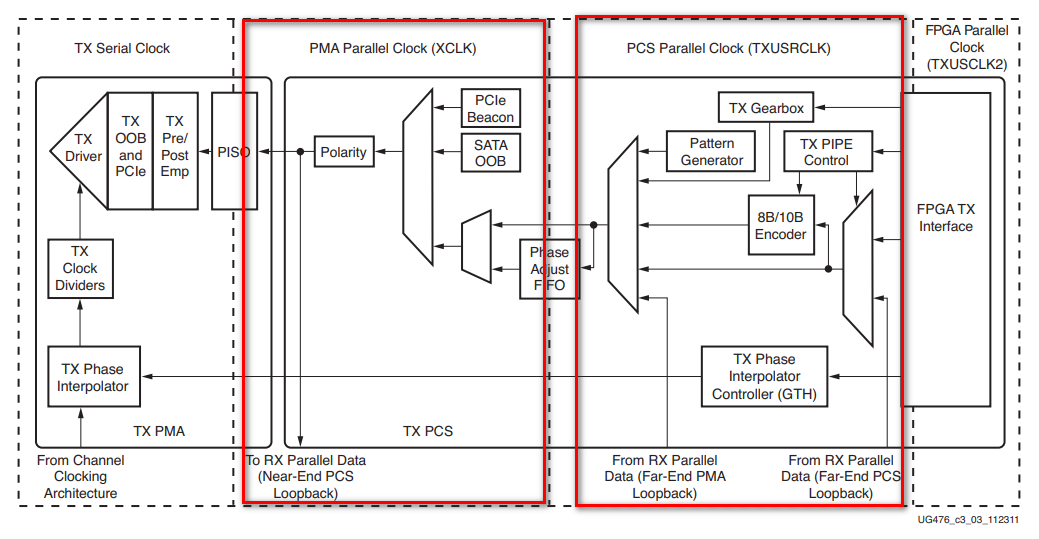

相位调整FIFO缓冲器，TX端的时钟分布如下：

在发送端的PCS子层里面有两个并行时钟域，分别是PMA相连的并行时钟（XCLK）和TXUSRCLK时钟。要传输数据，XCLK速率必须与TXUSRCLK速率匹配，并且必须解决两个域之间的所有相位差。

GTX的发送数据通道包括一个FIFO缓冲器和一个TX相位对准电路，用于解决XCLK和TXUSRCLK域之间的相位差。FIFO缓冲器优势就是设计比较简单，用户可以不用去管内部实现，只需要在调用IP时勾选相关选项即可，缺点是FIFO的延迟比较大，导致用户把数据输入GTX到GTX输出数据的时间比较长，如果不考虑这部分延迟，推荐直接使用FIFO即可（Xilinx推荐）。如果对延时比较敏感，则可以使用相位对齐电路，只不过需要用户自己编写这部分控制代码，难度比较大而且很麻烦。

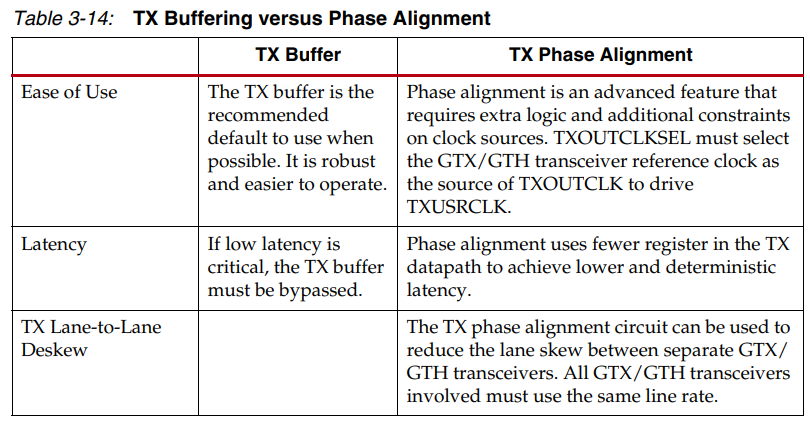

下表给出了这两种方法在选取时的权衡：

1.6、Polarity

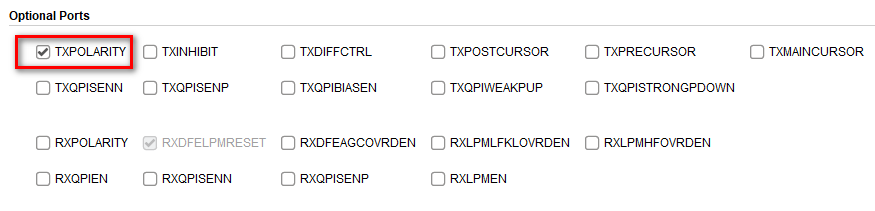

极性控制，这个作用比较大，主要时针对PCB设计时将差分对设计反了，模块内部可以将极性反转，从而解决PCB设计问题。在生成IP时勾选极性控制选项，如果PCB设计或者其他板卡引脚极性相反时，只需要将该信号设置为1’b1，将板卡内部的极性输出也翻转即可，如下图所示。

1.7、PISO

Parallel In Serial Out，即并入串出，也就是并串转换器。

1.8、TX Pre/Post Emp和10、TX Driver

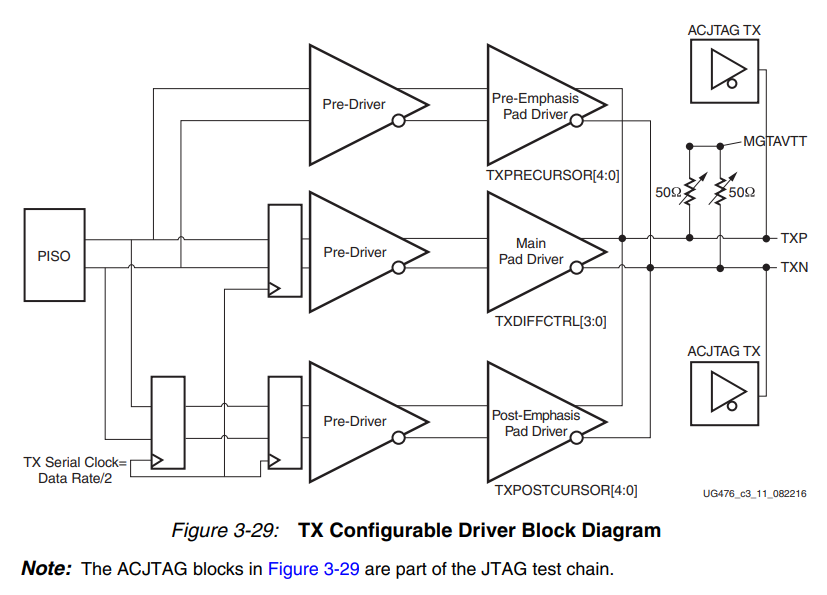

GTX的TX驱动器是高速电流模式差分输出缓冲器，如下图所示。为了最大限度地提高信号完整性，具有差分电压控制、光标前和光标后传输预加重、校准终端电阻功能。

高速信号在长距离、线速率较高的传输时，损耗是很严重的。经过损耗衰减之后，为了让接收端还能检测到数据，在发送端会做预加重和去加重处理，增大差分输出信号的摆幅等等，让其经过传输损耗之后差分信号的幅值变为零。

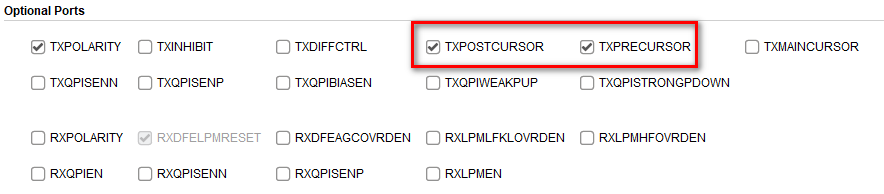

用户只需要调节两个参数的值就可以调节预加重和去加重了，在配置IP时勾选下面两个选项即可。至于参数具体应该设置为多少，要根据实际的电路进行眼图扫描，然后确定最佳参数。

1.9、 TX OOB and PCIE

使用PCIE、SATA协议时才会使用的功能，暂时不介绍。

1.10、TX Driver

见第8条。

1.11、TX Phase Interpolator Controller（包括12）

TX相位插值器控制器模块，允许使用PCS中的TX相位插值器PPM（百万分之一）控制器模块来控制TX PMA中的TX PI，以优化高速数据传输过程中的信号质量，保持传输的稳定性和可靠性。

2、RX端的剩余通道

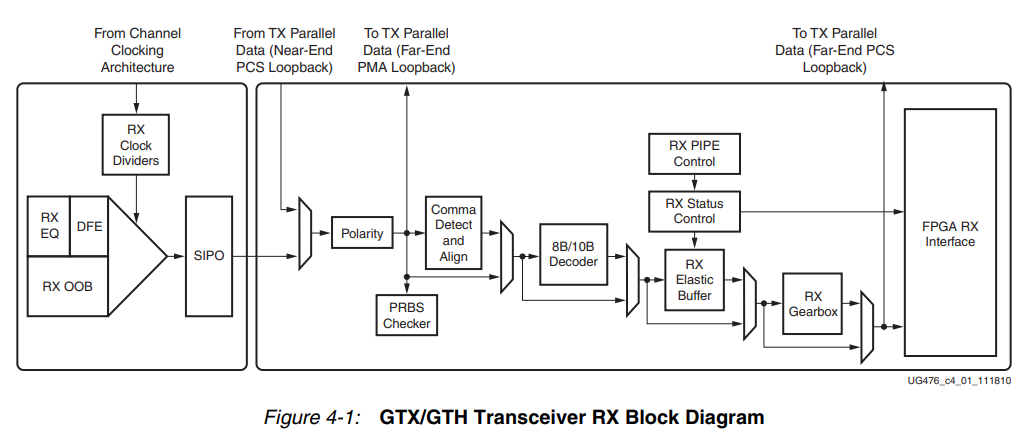

在前面几篇文章已经把RX端的比较重要的模块都介绍过一遍了，剩下的不太常用（或者比较简单）的模块在这篇文章一次性介绍完。首先贴出RX通道的架构图：

2.1、RX模拟前端

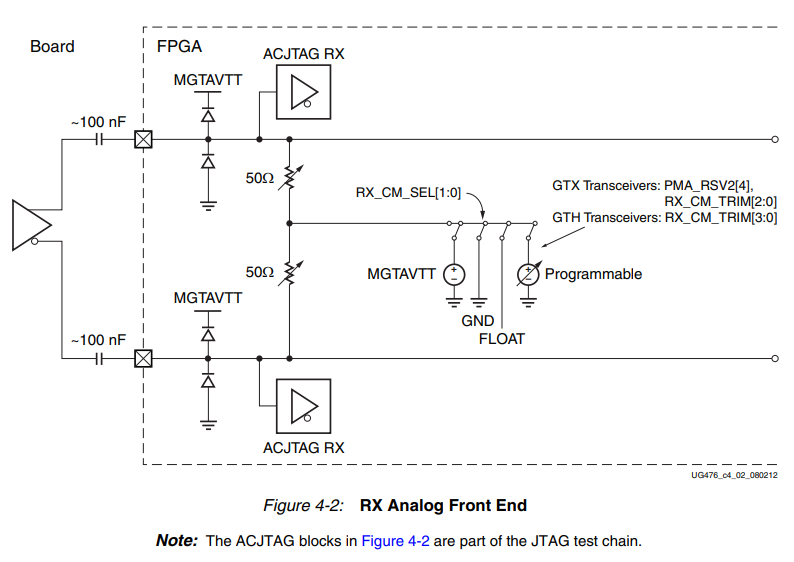

RX模拟接收前端（AFE）是高速电流模式输入差分缓冲器，如图4-2所示。该缓冲器具有以下特性：

可配置的RX端接电压
校准的端接电阻

由于GTX的差分信号线速率很高，可以达到10.312Gb/S，并且传输距离可能会很长，导致接收数据的幅值可能很小，甚至达不到检测要求，比如输入端发送时幅值有1.5V，经过几十米的光纤传输，到接收端时，幅值可能只有600mv了。

解决方式就是在发送时，通过预加重、后加重把幅值增大一点，同时在接收时把门限降低一点，比如接收时检测幅值大于500mv就认为是高电平了，还是正确检测到衰减后的信号。

至于预加重、后加重、检测门限设置多少合适，这与实际的信号传输路径和线速率有关。一般做法是当硬件条件确定后，通过眼图对所有参数进行扫描，确定一个最合适的参数，用作后续开发的值就行了。

2.2、RX OOB

接收器RX提供：

支持解码SATA和SCSI协议要求的OOB信令以及PCIe规范描述的信令
支持SATA/SAS OOB信令的GTP接收机包括解码OOB信号状态所需的模拟电路
支持解码SATA/SAS OOB信号突发的状态机COM序列

带外信号，为了发送这些数据,协议一般不使用与普通数据相同的通道,而是使用另外的通道。GTP收发器接收器支持解码串行ATA（SATA）和串行连接SCSI（SAS）规范中描述的带外（OOB）序列，并支持PCI Express规范中描述的信标。支持SATA / SAS OOB信令的GTP收发器接收器包括解码OOB信号状态和状态机所需的模拟电路，以解码SATA / SAS COM序列的OOB信号突发。GTP收发器接收器还通过使用PCI接口（PIPE）规范的PHY接口中定义的接口信号，支持符合PCI Express的信标。FPGA逻辑对信标序列进行解码。

2.3、RX Equalizer (DFE and LPM)

接收通道有两种类型的自适应滤波器可以使用。如果传输过程中损耗比较小，可以使用低功耗模式（LPM）的节能自适应滤波器；如果传输过程中损耗比较大，传输距离远，此时应该使用DFE自适应滤波器。

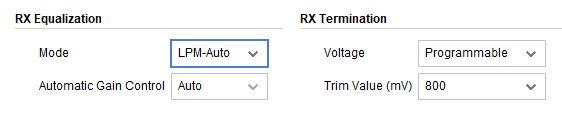

在调用IP时，左侧可以设置滤波器类型，低损耗首选LPM模式。在右侧可以把接收数据的幅值检测设置为可编程，之后可以通过IP端口信号gt0_txdiffctrl_in的值调节输入检测幅值。

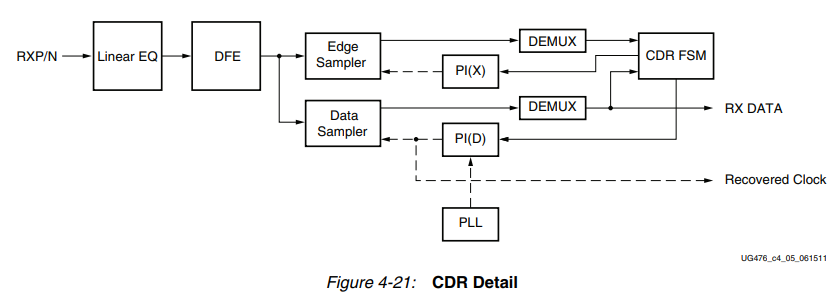

2.4、CDR

时钟数据恢复(CDR)技术是从接收的串行数据中提取恢复的时钟和数据的相位关系，是GTX和SerDes技术的一大基石，GTX之所以跑这么快，不用传时钟是一个很大的原因，因为没有时钟自然就没有Skew过大的问题。

2.5、SIPO

Serial In Parallel Out ，即串入并出，也就是串并转换器。

2.6、Rx Gearbox

RX Geartox与TX Gearbox类似，只有在使用64B/66B或者64B/67B编码的时候才会被使用，后续一起讲解。

2.7、Clock Correction

RX Status Control对弹性buffer的一些状态进行检测，包括溢出等等，然后去做一个时钟纠正的处理。

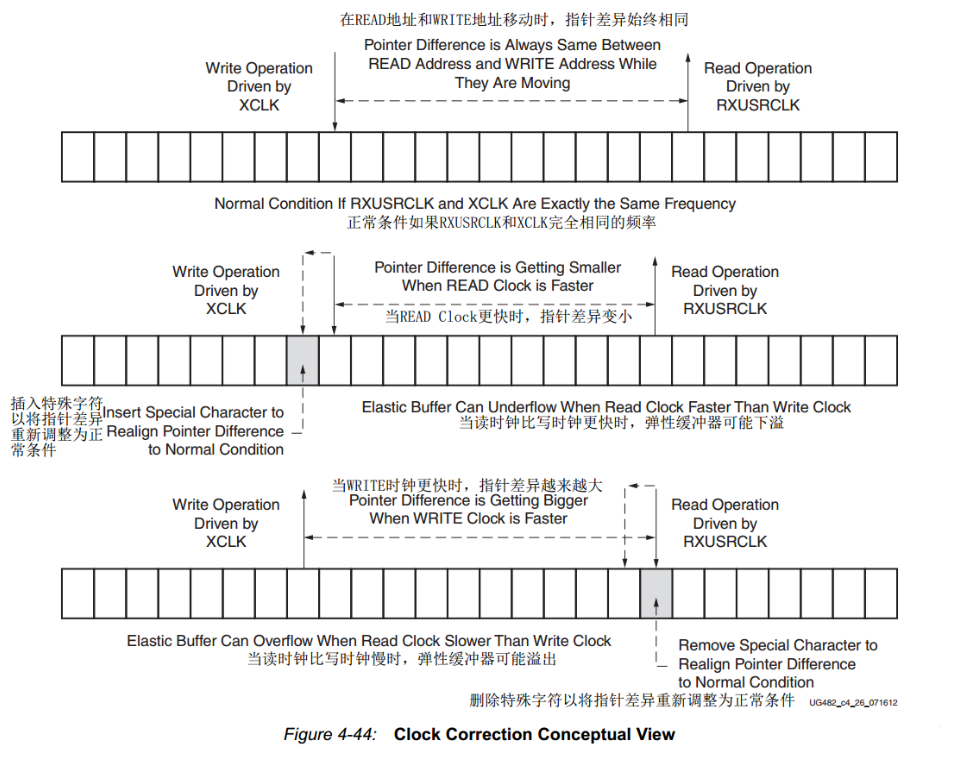

Clock Correction，时钟校正，RX弹性buffer用于同步两个不同的时钟域RXUSRCLK和XCLK的数据，XCLK是从CDR恢复的时钟。即使RXUSRCLK和XCLK以相同的时钟频率运行，频率差异也始终很小，日积月累也会导致读写数据的速率不一致，可能造成数据溢出。这是因为RXUSRCLK和XCLK差异决定的，并不能消除，因此提供了一种时钟纠正的方式来防止数据出现错误。即通过删除或者复制特定的空闲字符来防止 RX 弹性缓冲器上溢出或者下溢出，如图所示：

具体来说，就是要要保证缓存区始终处于半满状态，这种状态既不会因读空导致数据中断或重复，也不会应写满造成数据覆盖，而时钟纠正就是通过动态调整保证缓冲区时钟时半满状态。调整方式时插入空闲字符，也就是K28.5（也可能时别的K码），当读比较快时，可能导致下溢读空，这时候就插入特殊字符进行调整，如果快溢出了就删除写特殊字符。

2.8、Channel Bonding

弹性缓冲区不仅可以时钟纠正，还能支持通道绑定。在使用XAUI和PCI Express之类的协议时会将多个GT组合在一起，以实现更高的吞吐量。如果使用这种方式，则不同点GT的数据流必须是对齐的。这个过程通常称作通道绑定。通道绑定可以吸收两个或多个通道之间的偏差，将数据提交给用户，就像只使用一条链路进行传送一样。

一般会在TX发送端的数据流中加入一个特殊序列，称之为“通道绑定序列”，各个接收端收到通道绑定序列之后，指定其中一个接收端为主通道。主通道和从通道之间存在“CHBONDO”通信链路，主通道向各个从通道发送通道绑定序列在缓冲区的位置，各个从通道根据自己的通道绑定序列在缓存区的位置，计算与主通之间的偏差，调整缓存区的读指针，从而实现各个通道同步输出数据，如下图所示。
