【Unity3D ugui】UI特效的位置自适应及调整层次关系的一种解决方案

前言

在UI上显示3D的特效，要考虑两个问题：
1、特效的位置自适应与UGUI自适应一致，否则在16:9下把特效调好位置后，切成16:10后，位置对应不上
2、特效显示层次最好能夹在UI中间

UGUI毕竟是个新的UI系统，各方面还很不成熟，显示特效的问题着实让我头疼了一番。
1、UI特效叠层显示可以参考雨松MOMO的博客：UGUI研究院之不添加摄像机解决UI与UI特效叠层问题（九），但是只能解决叠层的问题，而且对于复杂的界面系统，每一层都加一个UIDepth的组件非常蛋疼。自适应的问题要根据不同分辨率再进行一番艰难的调整，除非你可以写一套类似的Canvas自适应系统。
2、使用UGUI的RawImage，把Camera拍摄特效输出的RenderTexture拖到RawImage上，运行时即可看到效果。这种方法不仅能使用UGUI的自适应，而且层级也可以调整，通常显示UI模型时都是用这种方法，但是对于半透明的粒子、Mesh就不那么好处理了。最后找到一位前辈的文章，终于解决了困扰了我好几天的问题。想看原文点这里。

原理

1、用一个单独的相机，对着特效拍照，设置输出的Target Texture
2、使用UGUI的RawImage组件，设置Texture为相机输出的Texture

这部分的内容，其实官方已经给出demo，打开RenderTexture场景就可以看到这个例子，就不详述了

实现

参照原文。
下面用图来说明几个步骤：
先说一下demo的层次结构，“Window”下有两个Image，一个RawImage，RawImage夹在两个Image中间，我们想要的效果就是RawImage在Image1上，在Image2下。

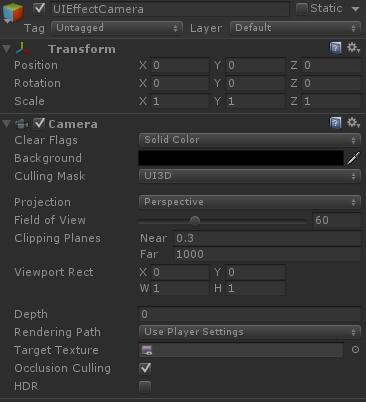

1、相机参数设置

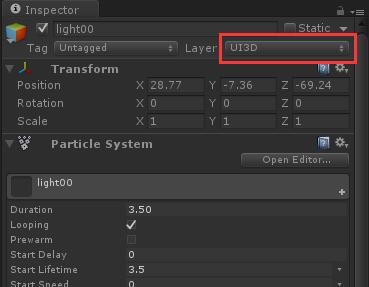

2、特效设置层次为UI3D（自己添加的Layer）

相机拍到特效的效果如下：

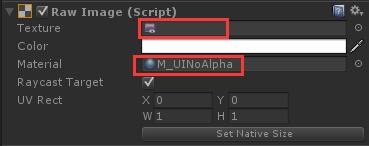

3、在UI中加上一个RawImage，设置Texture为上一步相机输出的Texture，加一个Default No-Alpha的材质（Shader在下面贴出，demo资源里也有）

4、运行查看效果

一些问题

1、RenderTexture的尺寸越大，内存占用越多，尽可能缩减RenderTexture的尺寸吧
2、RenderTexture的尺寸要与RawImage的大小一致，否则出现拉伸变形
3、每个特效对应一个相机，如果特效多的话，还是用代码管理特效相机吧
进一步思考，通常美术把一个特效的prefab发过来，我们只要把这个prefab和UI中的RawImage绑定即可，相机什么的才不想每次都动手加一遍，所以有了下面偷懒的代码

using UnityEngine;
using UnityEngine.UI;

[RequireComponent(typeof(RawImage))]
public class UI3DEffect : MonoBehaviour
{
    [SerializeField]
    private GameObject effectPrefab;
    private GameObject effectGO;
    private RenderTexture renderTexture;
    private Camera rtCamera;
    private RawImage rawImage;

    void Awake()
    {
        //RawImage可以手动添加，设置no alpha材质，以显示带透明的粒子
        rawImage = gameObject.GetComponent<RawImage>();
        if (rawImage == null)
        {
            rawImage = gameObject.AddComponent<RawImage>();
        }
    }

    public RectTransform rectTransform
    {
        get
        {
            return transform as RectTransform;
        }
    }

    void OnEnable()
    {
        if (effectPrefab != null)
        {
            effectGO = Instantiate(effectPrefab);

            GameObject cameraObj = new GameObject("UIEffectCamera");
            rtCamera = cameraObj.AddComponent<Camera>();
            renderTexture = new RenderTexture((int)rectTransform.sizeDelta.x, (int)rectTransform.sizeDelta.y, 24);
            renderTexture.antiAliasing = 4;
            rtCamera.clearFlags = CameraClearFlags.SolidColor;
            rtCamera.backgroundColor = new Color();
            rtCamera.cullingMask = 1 << 8;
            rtCamera.targetTexture = renderTexture;

            effectGO.transform.SetParent(cameraObj.transform, false);

            rawImage.enabled = true;
            rawImage.texture = renderTexture;
        }
        else
        {
            rawImage.texture = null;
            Debug.LogError("EffectPrefab can't be null");
        }
    }

    void OnDisable()
    {
        if (effectGO != null)
        {
            Destroy(effectGO);
            effectGO = null;
        }
        if (rtCamera != null)
        {
            Destroy(rtCamera.gameObject);
            rtCamera = null;
        }
        if (renderTexture != null)
        {
            Destroy(renderTexture);
            renderTexture = null;
        }
        rawImage.enabled = false;
    }
}

当RawImage启用时，立刻创建动态相机、RenderTexture，设置参数。不启用时，自动销毁相机和RenderTexture。当然特效多的话，也可以做个对象池把Camera和RenderTexture缓存起来。

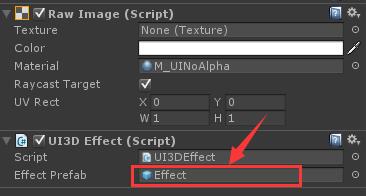

然后用的时候是这样的，只需要一步，把特效prefab拖进来即可

附

demo

UI-Default-No-Alpha.shader

Shader "UI/Default No-Alpha"
{
    Properties
    {
        [PerRendererData] _MainTex("Sprite Texture", 2D) = "white" {}
        _Color("Tint", Color) = (1,1,1,1)

        _StencilComp("Stencil Comparison", Float) = 8
        _Stencil("Stencil ID", Float) = 0
        _StencilOp("Stencil Operation", Float) = 0
        _StencilWriteMask("Stencil Write Mask", Float) = 255
        _StencilReadMask("Stencil Read Mask", Float) = 255

        _ColorMask("Color Mask", Float) = 15
    }

    SubShader
    {
        Tags
        {
            "Queue" = "Transparent"
            "IgnoreProjector" = "True"
            "RenderType" = "Transparent"
            "PreviewType" = "Plane"
            "CanUseSpriteAtlas" = "True"
        }

        Stencil
        {
            Ref[_Stencil]
            Comp[_StencilComp]
            Pass[_StencilOp]
            ReadMask[_StencilReadMask]
            WriteMask[_StencilWriteMask]
        }

        Cull Off
        Lighting Off
        ZWrite Off
        ZTest[unity_GUIZTestMode]
        Fog{ Mode Off }
        Blend One Zero
        ColorMask[_ColorMask]
        Blend One OneMinusSrcAlpha // 源rgba*1 + 背景rgba*(1-源A值)

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata_t
            {
                float4 vertex   : POSITION;
                float4 color    : COLOR;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float4 vertex   : SV_POSITION;
                fixed4 color : COLOR;
                half2 texcoord  : TEXCOORD0;
            };

            fixed4 _Color;

            v2f vert(appdata_t IN)
            {
                v2f OUT;
                OUT.vertex = mul(UNITY_MATRIX_MVP, IN.vertex);
                OUT.texcoord = IN.texcoord;
        #ifdef UNITY_HALF_TEXEL_OFFSET
                OUT.vertex.xy -= (_ScreenParams.zw - 1.0);
        #endif
                OUT.color = IN.color * _Color;
                return OUT;
            }

            sampler2D _MainTex;

            fixed4 frag(v2f IN) : SV_Target
            {
                half4 color = tex2D(_MainTex, IN.texcoord) * IN.color;
                //clip (color.a - 0.01);
                return color;
            }
            ENDCG
        }
    }
}
