60秒倒计时器Verilog代码vivado ego1开发板

名称：60秒倒计时器Verilog代码vivado  ego1开发板（文末获取）

软件：vivado

语言：Verilog

代码功能：

60秒倒计时器

1、按下复位按键后开始60秒倒计时，每秒递减1，减到0后保持。

2、使用数码管显示倒计时

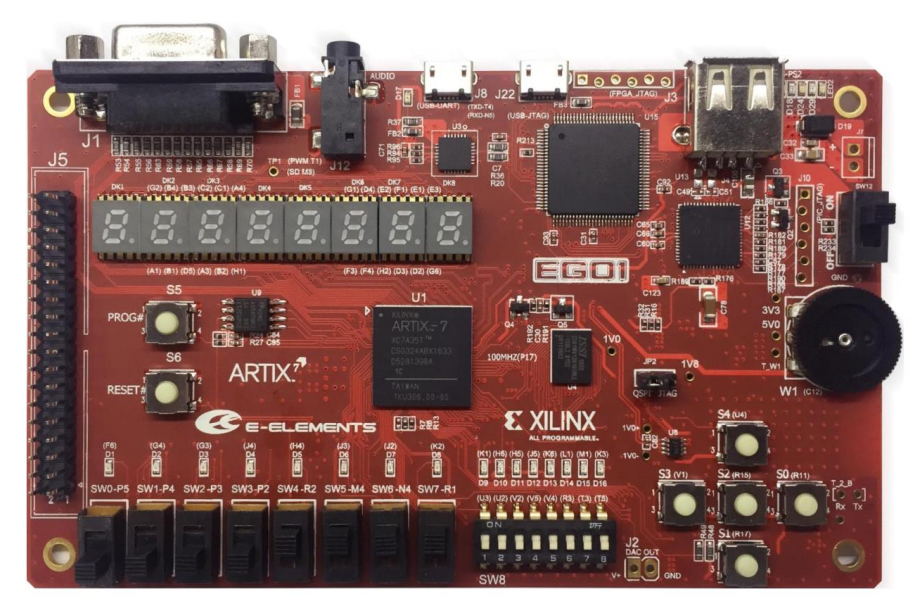

本代码已在ego1开发板验证，ego1开发板如下，其他开发板可以修改管脚适配：

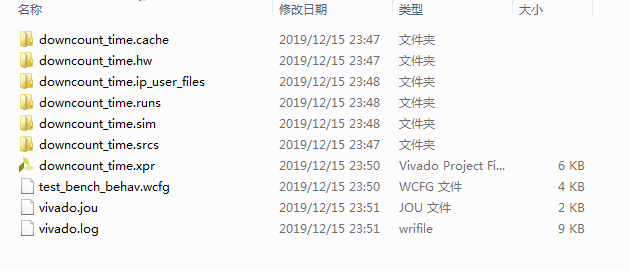

1. 工程文件

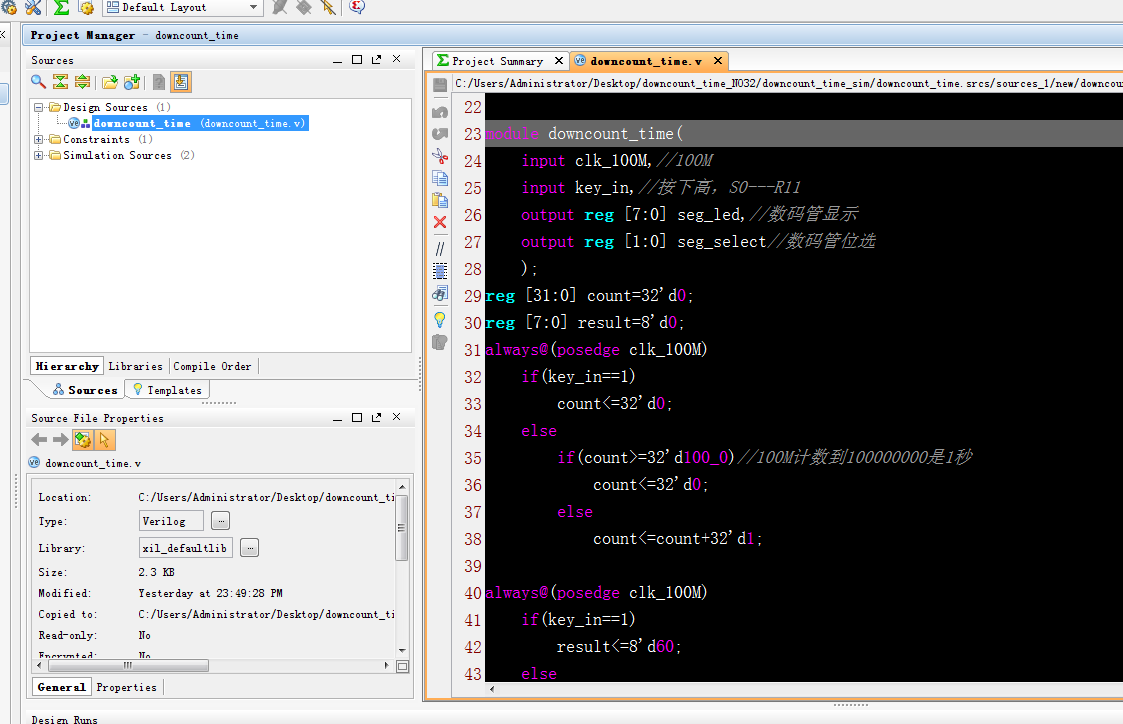

2. 程序文件

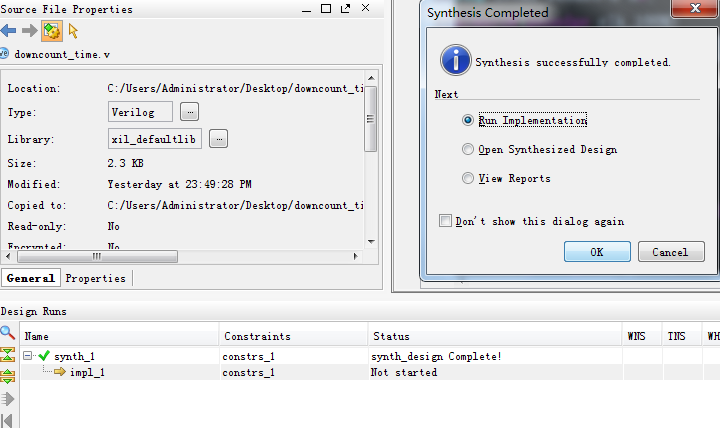

3. 程序编译

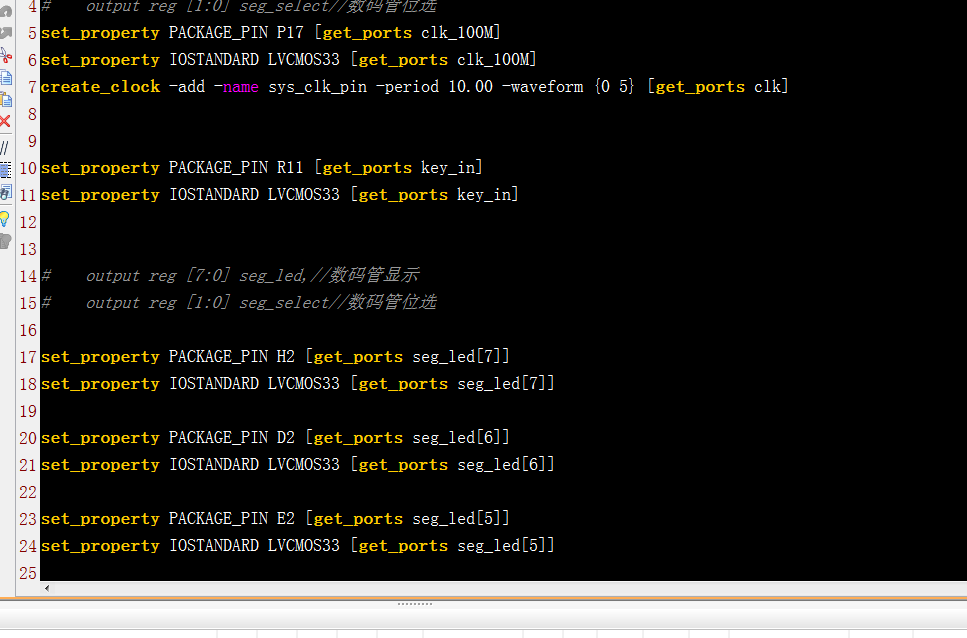

4. 管脚约束

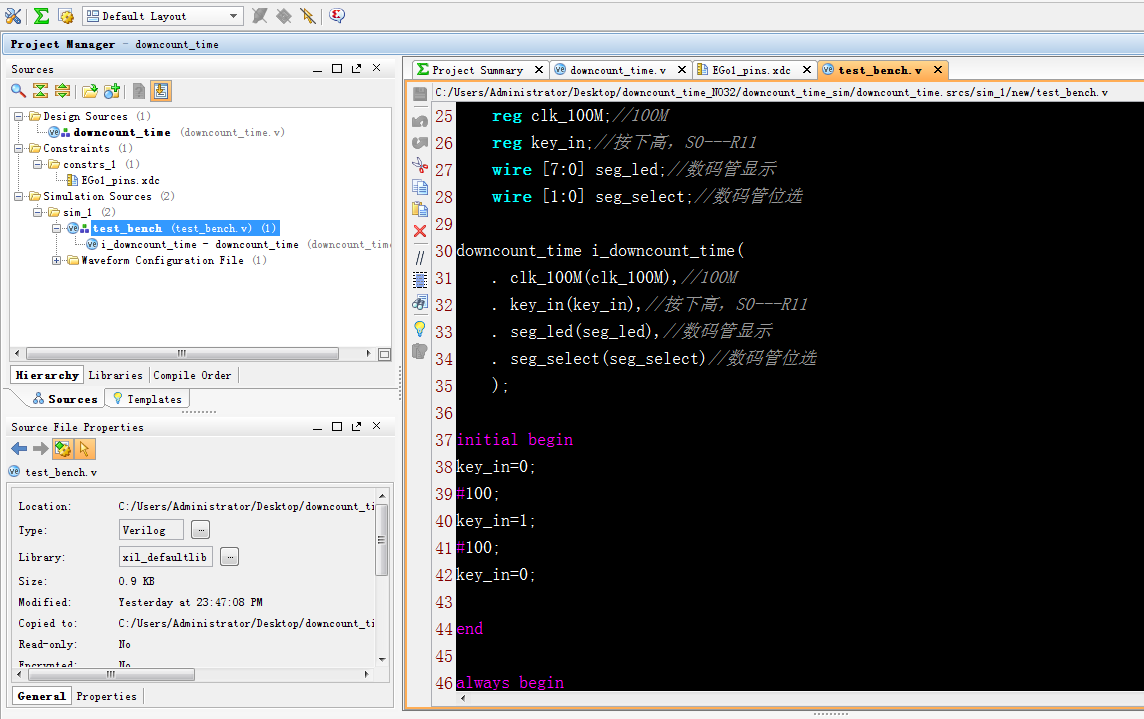

5. Testbench

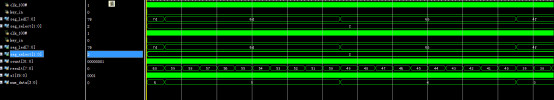

6. 仿真图

部分代码展示:

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2019/12/15 23:45:16
// Design Name:
// Module Name: test_bench
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module test_bench();
    reg clk_100M;//100M
    reg key_in;//按下高，S0---R11
    wire [7:0] seg_led;//数码管显示
    wire [1:0] seg_select;//数码管位选
downcount_time i_downcount_time(
    . clk_100M(clk_100M),//100M
    . key_in(key_in),//按下高，S0---R11
    . seg_led(seg_led),//数码管显示
    . seg_select(seg_select)//数码管位选
    );
initial begin
key_in=0;
#100;
key_in=1;
#100;
key_in=0;
end
always begin
clk_100M=1;
#5;
clk_100M=0;
#5;
end
endmodule

源代码
