基于VHDL语言的交通信号灯Quartus仿真

名称：基于VHDL语言的交通信号灯Quartus仿真（文末获取)

软件：Quartus

语言：VHDL

代码功能：

基于VHDL语言的交通信号灯

具体要求：

设计一个十字路口的交通灯控制器，控制A,B两条交叉道路上的车辆通行，东西方向为主干道A，南北方向为副干道B；具体要求如下：

1、每条道路设一组信号灯，每组信号灯有红、黄、绿3个灯组成，绿灯表示允许通过，红灯表示禁止通行，黄灯表示该车道上已过停车线的车辆继续通行，未过停车线的车辆停止通行。

2、主干道通行40秒，南北通行时间为20秒。

3、每次变换通行车道之前，要求黄灯先亮5s，才能变换通行车道。黄灯亮时，要求每秒闪烁一次。

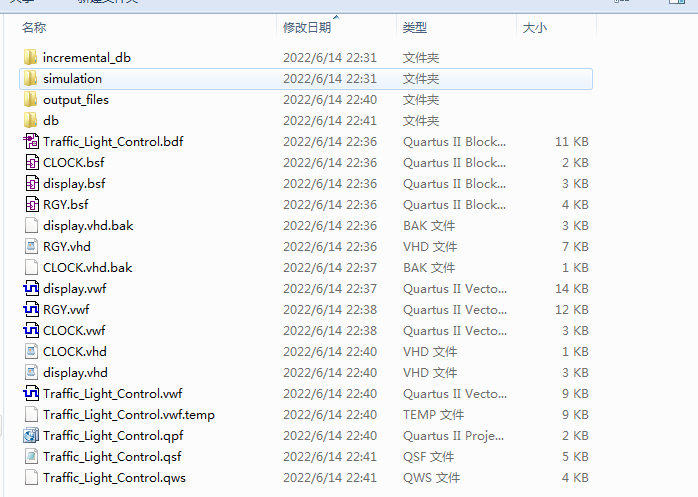

1. 工程文件

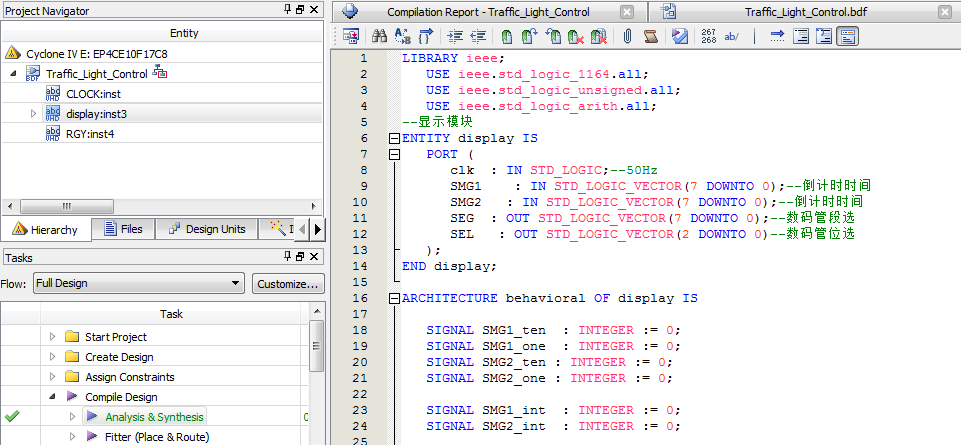

2. 程序文件

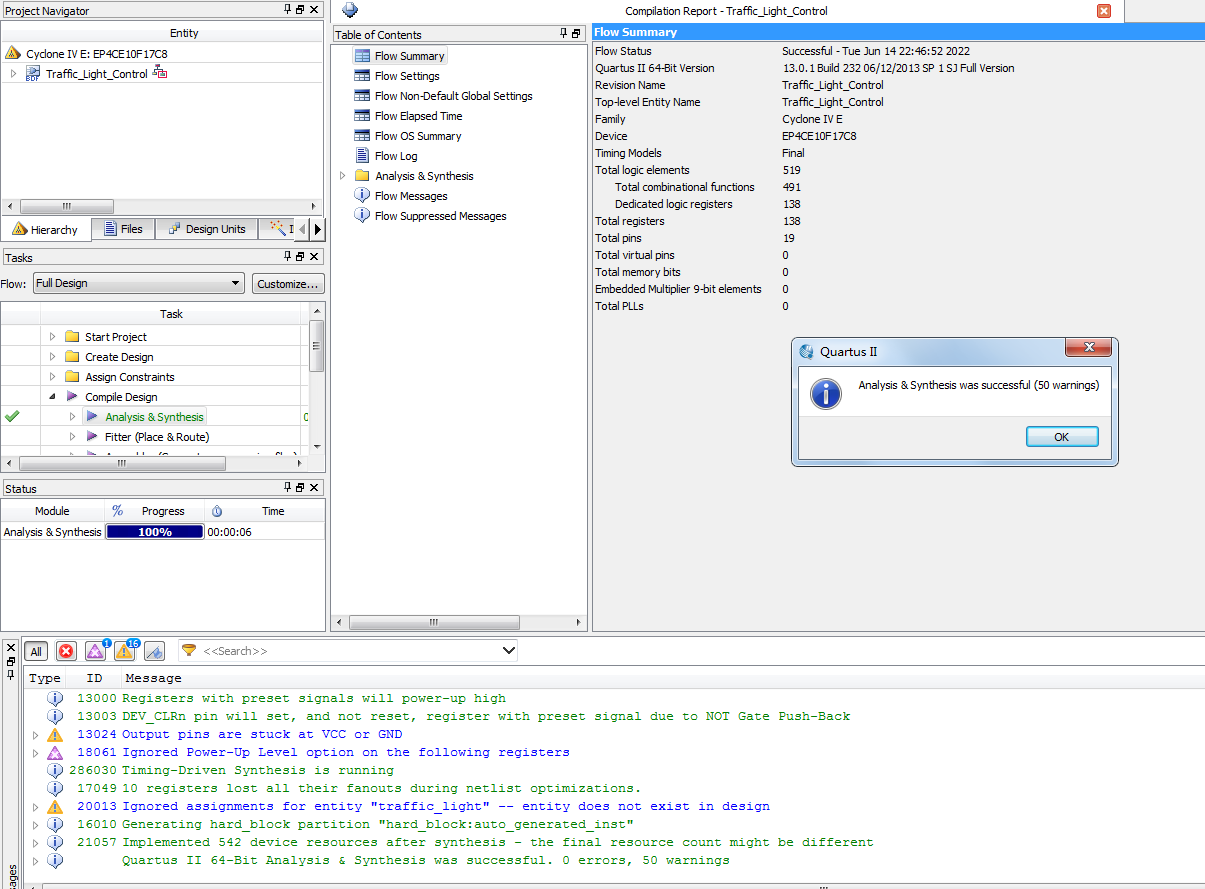

3. 程序编译

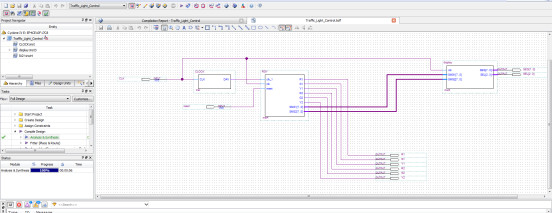

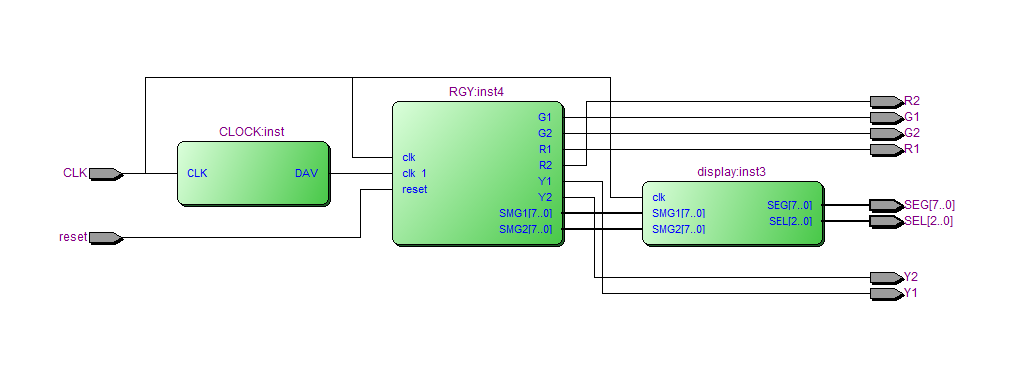

4. RTL图

5. 仿真图

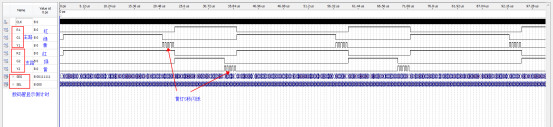

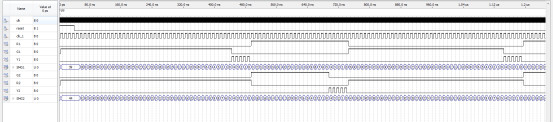

整体仿真图

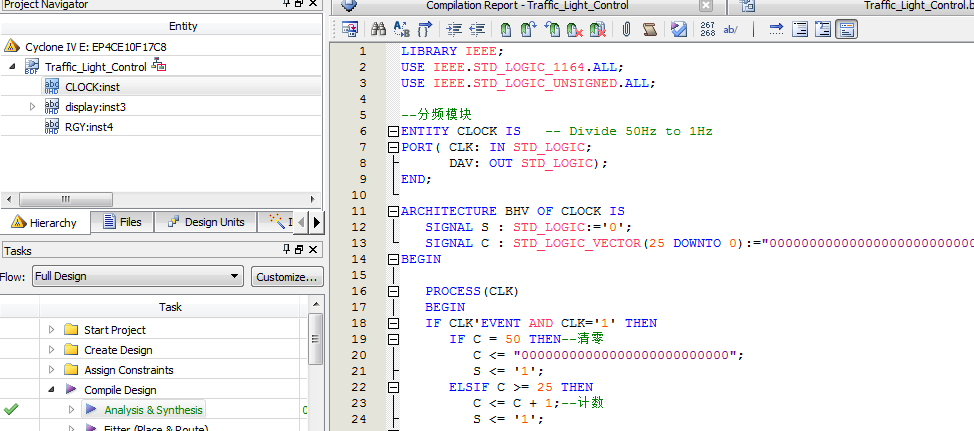

分频模块

50分频为1Hz

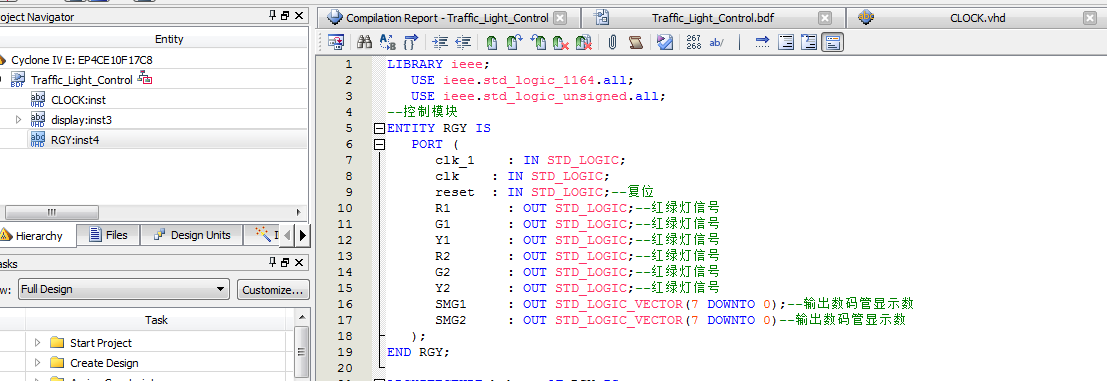

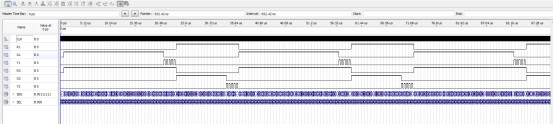

红绿灯控制模块

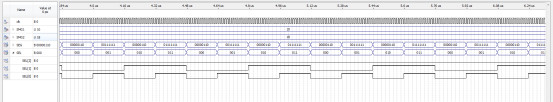

数码管显示模块

数码管显示倒计时

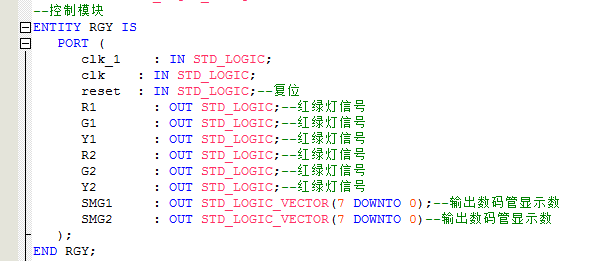

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--控制模块
ENTITY RGY IS
   PORT (
      clk_1    : IN STD_LOGIC;
clk    : IN STD_LOGIC;
reset  : IN STD_LOGIC;--复位
      R1       : OUT STD_LOGIC;--红绿灯信号
      G1       : OUT STD_LOGIC;--红绿灯信号
      Y1       : OUT STD_LOGIC;--红绿灯信号
      R2       : OUT STD_LOGIC;--红绿灯信号
      G2       : OUT STD_LOGIC;--红绿灯信号
      Y2       : OUT STD_LOGIC;--红绿灯信号
      SMG1     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--输出数码管显示数
      SMG2     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出数码管显示数
   );
END RGY;
ARCHITECTURE behave OF RGY IS
    SIGNAL  G1_time  : STD_LOGIC_VECTOR(7 DOWNTO 0);--对应灯时间
    SIGNAL  Y1_time  : STD_LOGIC_VECTOR(7 DOWNTO 0);--对应灯时间
    SIGNAL  G2_time  : STD_LOGIC_VECTOR(7 DOWNTO 0);--对应灯时间
    SIGNAL  Y2_time  : STD_LOGIC_VECTOR(7 DOWNTO 0);--对应灯时间
   SIGNAL state    : STD_LOGIC_VECTOR(2 DOWNTO 0) := "000";
   SIGNAL G1_cnt   : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000001";
   SIGNAL Y1_cnt   : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000001";
   SIGNAL G2_cnt   : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000001";
   SIGNAL Y2_cnt   : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000001";
   -- Declare intermediate signals for referenced outputs
   SIGNAL R1_temp : STD_LOGIC:='0';
   SIGNAL G1_temp : STD_LOGIC:='0';
   SIGNAL Y1_temp : STD_LOGIC:='0';
   SIGNAL R2_temp : STD_LOGIC:='0';
   SIGNAL G2_temp : STD_LOGIC:='0';
   SIGNAL Y2_temp : STD_LOGIC:='0';
    SIGNAL  G1_BCD   :  STD_LOGIC_VECTOR(7 DOWNTO 0);--正计时
    SIGNAL  Y1_BCD   :  STD_LOGIC_VECTOR(7 DOWNTO 0);--正计时
    SIGNAL  R1_BCD   :  STD_LOGIC_VECTOR(7 DOWNTO 0);--正计时
    SIGNAL  G2_BCD   :  STD_LOGIC_VECTOR(7 DOWNTO 0);--正计时
    SIGNAL  Y2_BCD   :  STD_LOGIC_VECTOR(7 DOWNTO 0);--正计时
    SIGNAL  R2_BCD   :  STD_LOGIC_VECTOR(7 DOWNTO 0);--正计时
BEGIN
--设置时间，可自行修改时间,
--主路红灯时间等于支路绿灯加黄灯
--支路红灯时间等于主路绿灯加黄灯
   G1_time <= "00101000";--主路绿灯40s
   Y1_time <= "00000101";--主路黄灯5s
   G2_time <= "00010100";--支路绿灯20s
   Y2_time <= "00000101";--支路黄灯5s
   -- Drive referenced outputs
   R1 <= R1_temp;--红
   G1 <= G1_temp;--绿
   Y1 <= Y1_temp and clk_1;--黄闪烁
   R2 <= R2_temp;--红
   G2 <= G2_temp;--绿
   Y2 <= Y2_temp and clk_1;--黄闪烁

   PROCESS (clk_1,reset)
   BEGIN
if(reset='1')THEN
state <= "001";--异步复位
elsIF (clk_1'EVENT AND clk_1 = '1') THEN
         CASE state IS
            WHEN "001" =>--主路绿灯
               IF (G1_cnt < G1_time) THEN
                  state <= "001";
                  G1_cnt <= G1_cnt + "00000001";
               ELSE
                  state <= "010";--//计时到后切换下一状态
                  G1_cnt <= "00000001";
               END IF;
            WHEN "010" =>--主路黄灯
               IF (Y1_cnt < Y1_time) THEN
                  state <= "010";
                  Y1_cnt <= Y1_cnt + "00000001";
               ELSE
                  state <= "011";--计时到后切换下一状态
                  Y1_cnt <= "00000001";
               END IF;
            WHEN "011" =>--支路绿灯
               IF (G2_cnt < G2_time) THEN
                  state <= "011";
                  G2_cnt <= G2_cnt + "00000001";
               ELSE
                  state <= "100";--计时到后切换下一状态
                  G2_cnt <= "00000001";
               END IF;
            WHEN "100" =>--支路黄灯
               IF (Y2_cnt < Y2_time) THEN
                  state <= "100";
                  Y2_cnt <= Y2_cnt + "00000001";
               ELSE
                  state <= "001";--计时到后切换下一状态
                  Y2_cnt <= "00000001";
               END IF;
            WHEN OTHERS =>
               state <= "001";
         END CASE;
      END IF;
   END PROCESS;

   --控制东西方向交通灯
   PROCESS (clk_1)
   BEGIN
      IF (clk_1'EVENT AND clk_1 = '1') THEN
         IF (state = "001") THEN
            G1_temp <= '1';
         ELSE
            G1_temp <= '0';
         END IF;
         IF (state = "010") THEN
            Y1_temp <= '1';
         ELSE
            Y1_temp <= '0';
         END IF;
         IF (state = "011" OR state = "100") THEN
            R1_temp <= '1';
         ELSE
            R1_temp <= '0';
         END IF;
      END IF;
   END PROCESS;
