【办公效率】【MATLAB】Simulink仿真速度非常慢处理方法

因为要对机器人做动力学仿真,可能里面涉及到的计算比较复杂,因此仿真速度特别慢。

通过改变simulink仿真步长可以解决这个问题。



simulink里面的步长默认是自动步长(auto)。

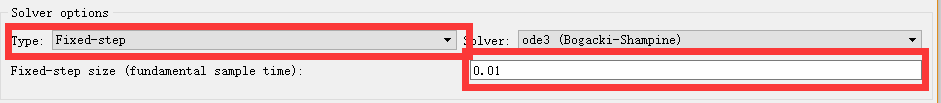

如果要改变步长,可把solver-options改成fixed-step,step size(fundamental sample time)可自己来指定。
