Altium Designer20 PCB规则设置

        我们在进行PCB布线之前，需要对PCB布线进行规则设置，如果大家只是DIY爱好者，那我们将设置价格最经济的PCB规则，我们可以以捷配官网的PCB工艺信息作为参考；下面我将介绍常用的PCB布线规则设置。

1. Electrical规则设置

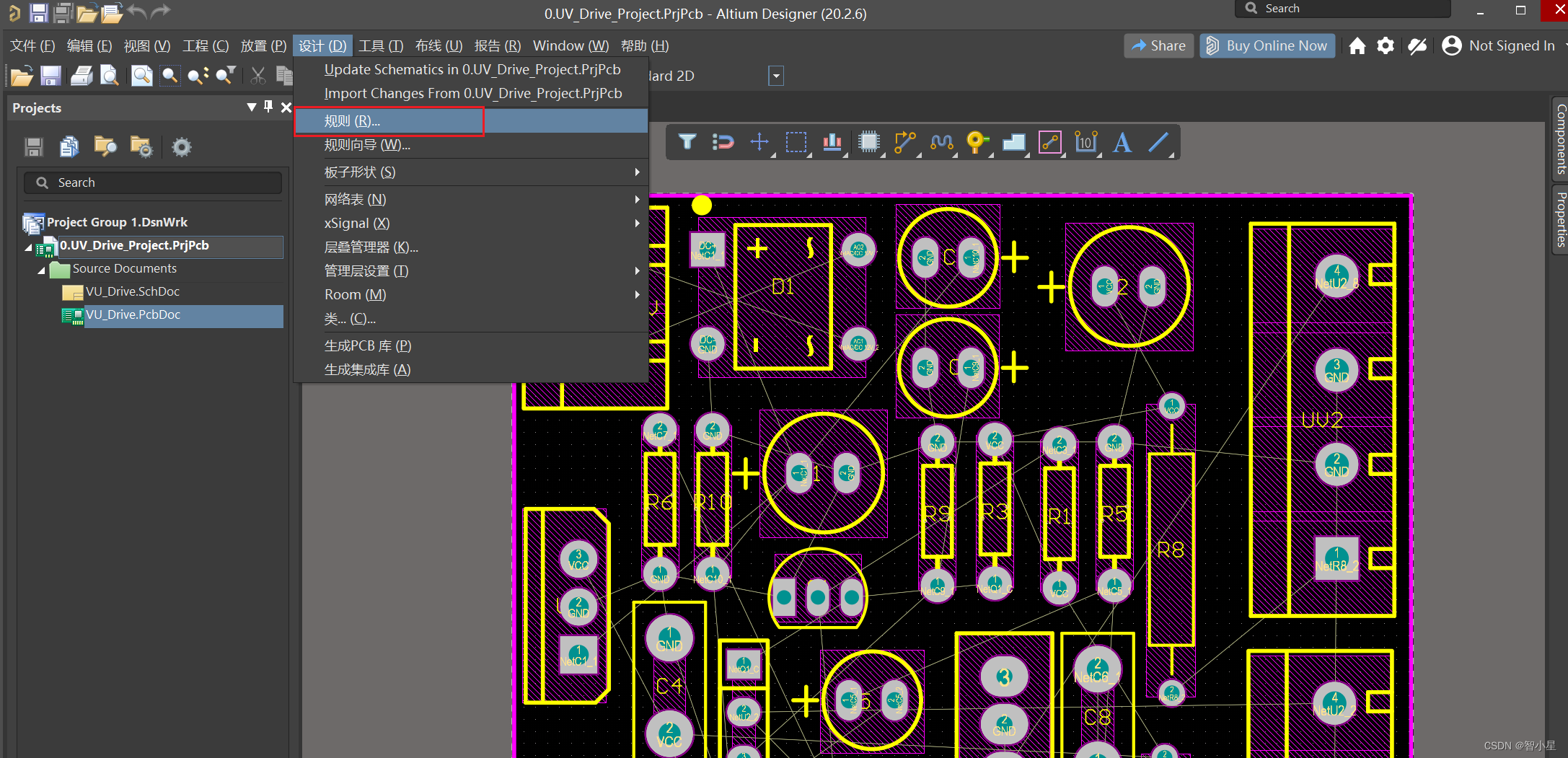

 点击设计->规则，打开PCB布线规则设置界面；

（1）间距规则设置

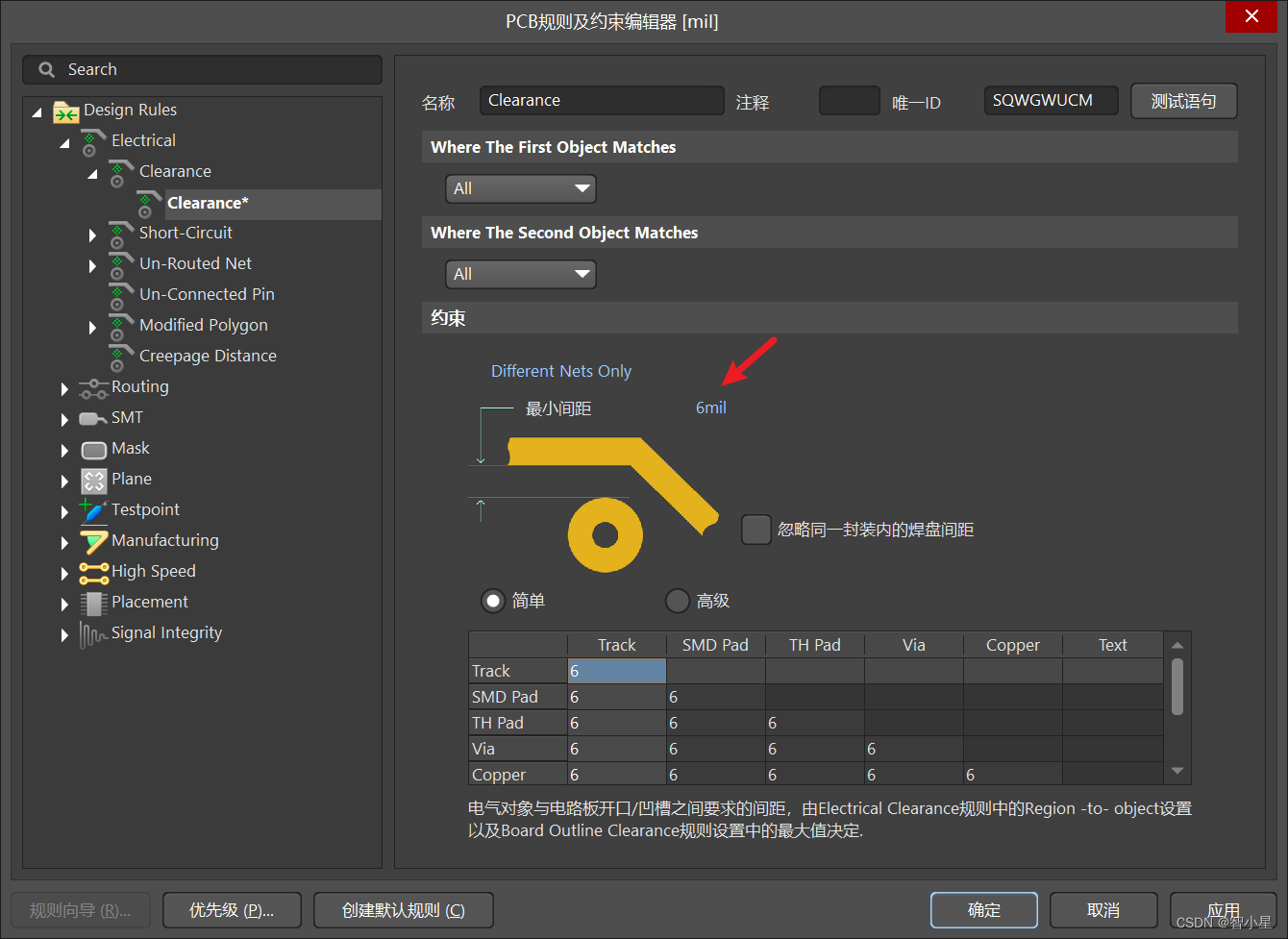

        箭头所指向的地方就是焊盘间距的地方，一般我们设置最小间距为6mil；

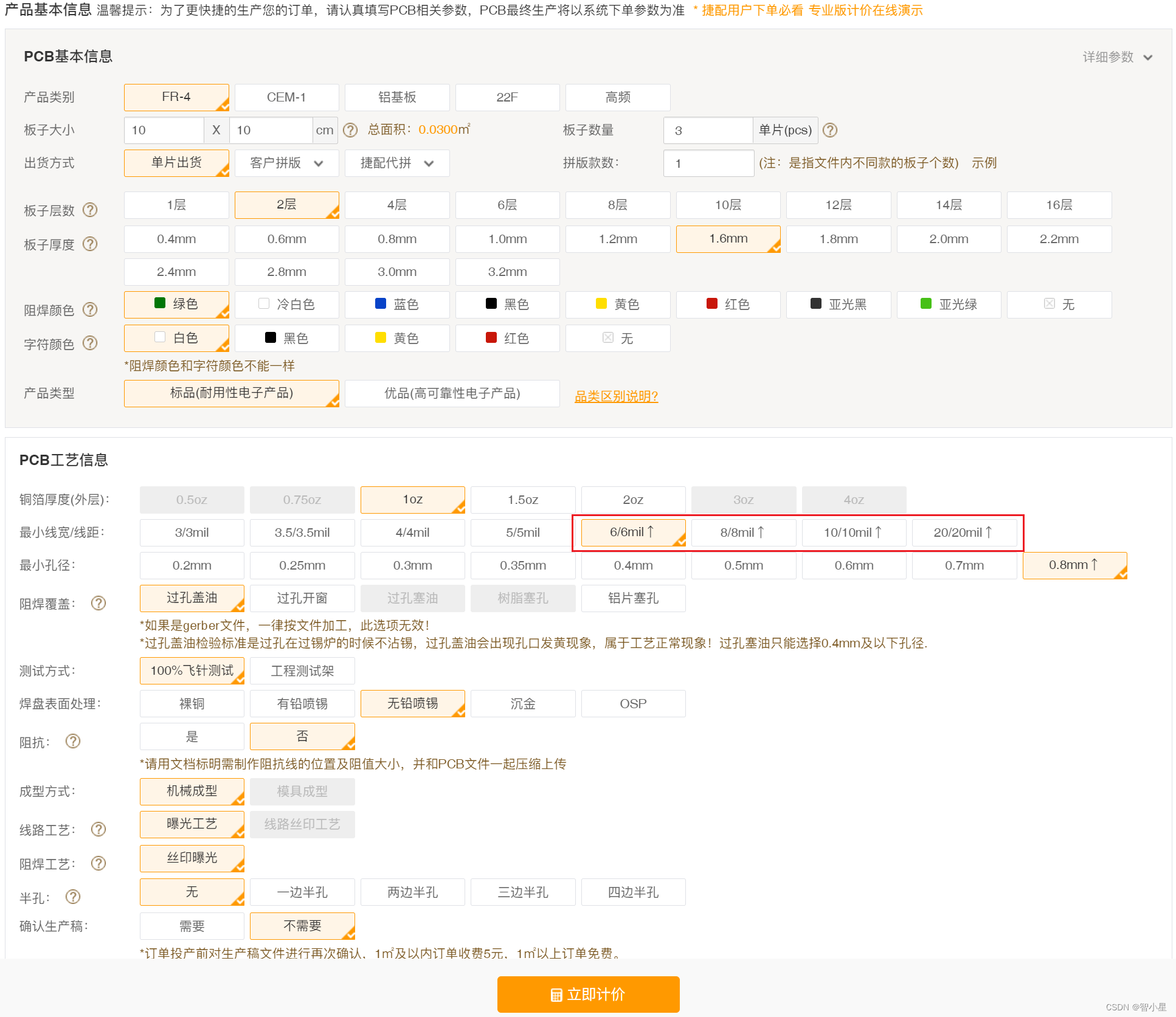

        可以查看捷配官网，在设置最小线宽/线距为6mil以上时，PCB价格是比较实惠的，如果有特殊的需求，可以设置更小的间距。

 2. Routing规则设置

（1）线宽设置

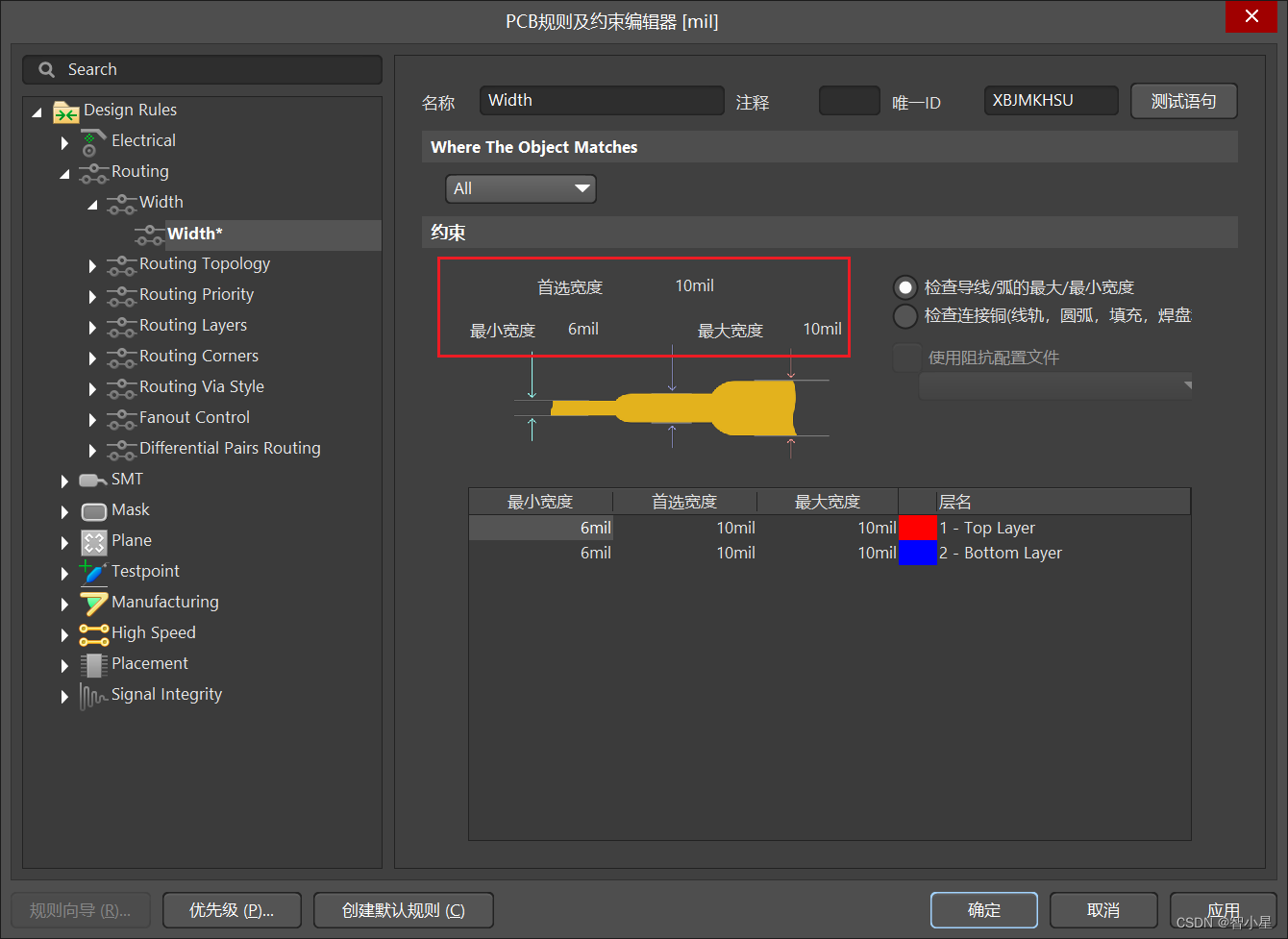

         根据捷配官网提供的工艺参数，建议在线宽设置时，设置最小宽度为6mil，首选宽度10mil，最大宽度10mil，这一类我们主要走信号线，当然最大的宽度也可根据需求进行调整。

（2）新增电源线宽设置

        我们在走电源线时，一般线宽要比信号线设置的要宽，便于有更好的电气特性，增加电流的导通能力。

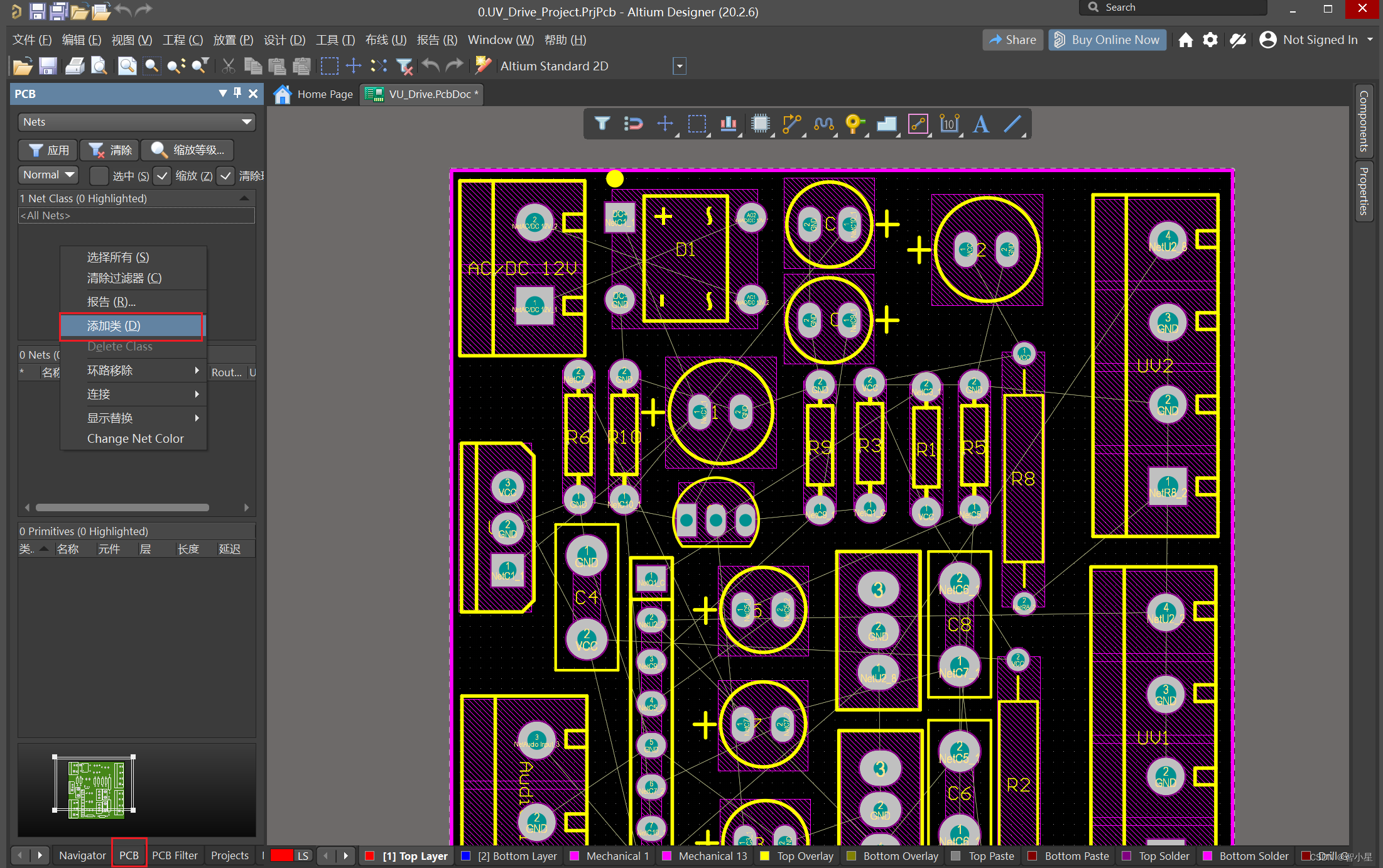

        先进入PCB导航界面，鼠标右击选择添加类；

        这里我们添加电源网络PWR ，将GND和VCC加入到网络中；

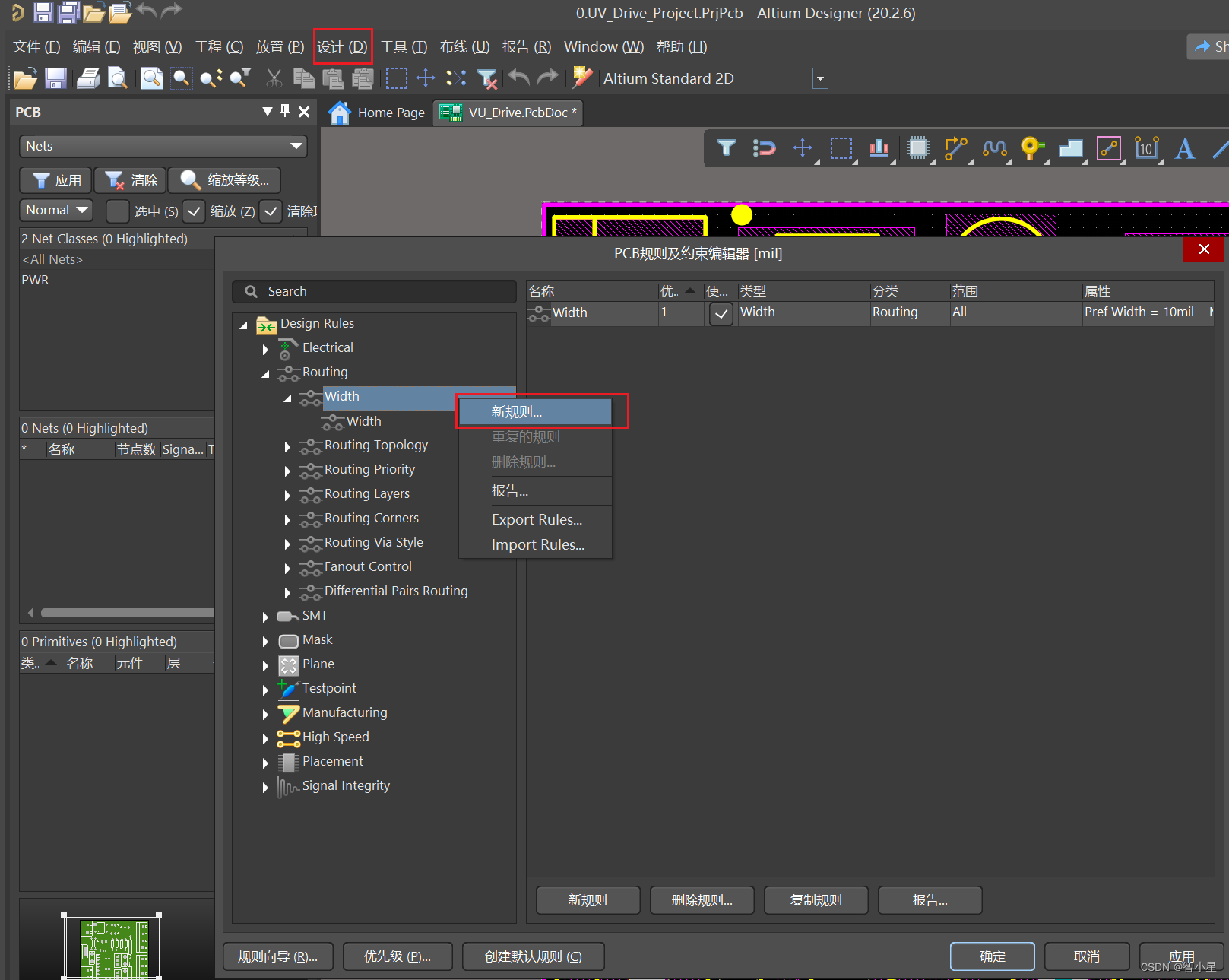

         然后在设计->规则->Routing->Width，鼠标右击添加新规则，我们新增一个Power的规则；

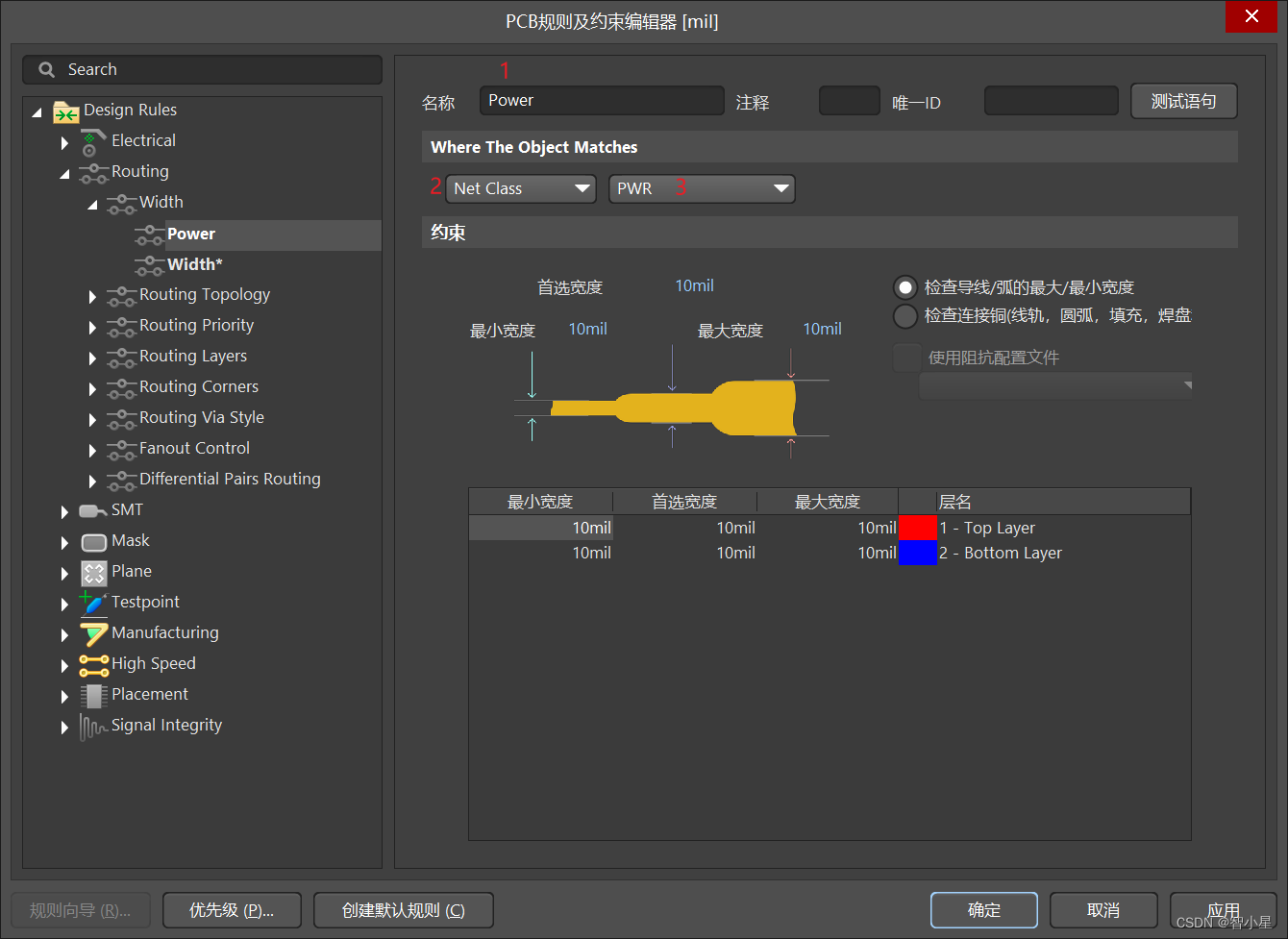

        设置名称为Power，然后选择Net Class，选择我们上面创建的PWR网络；

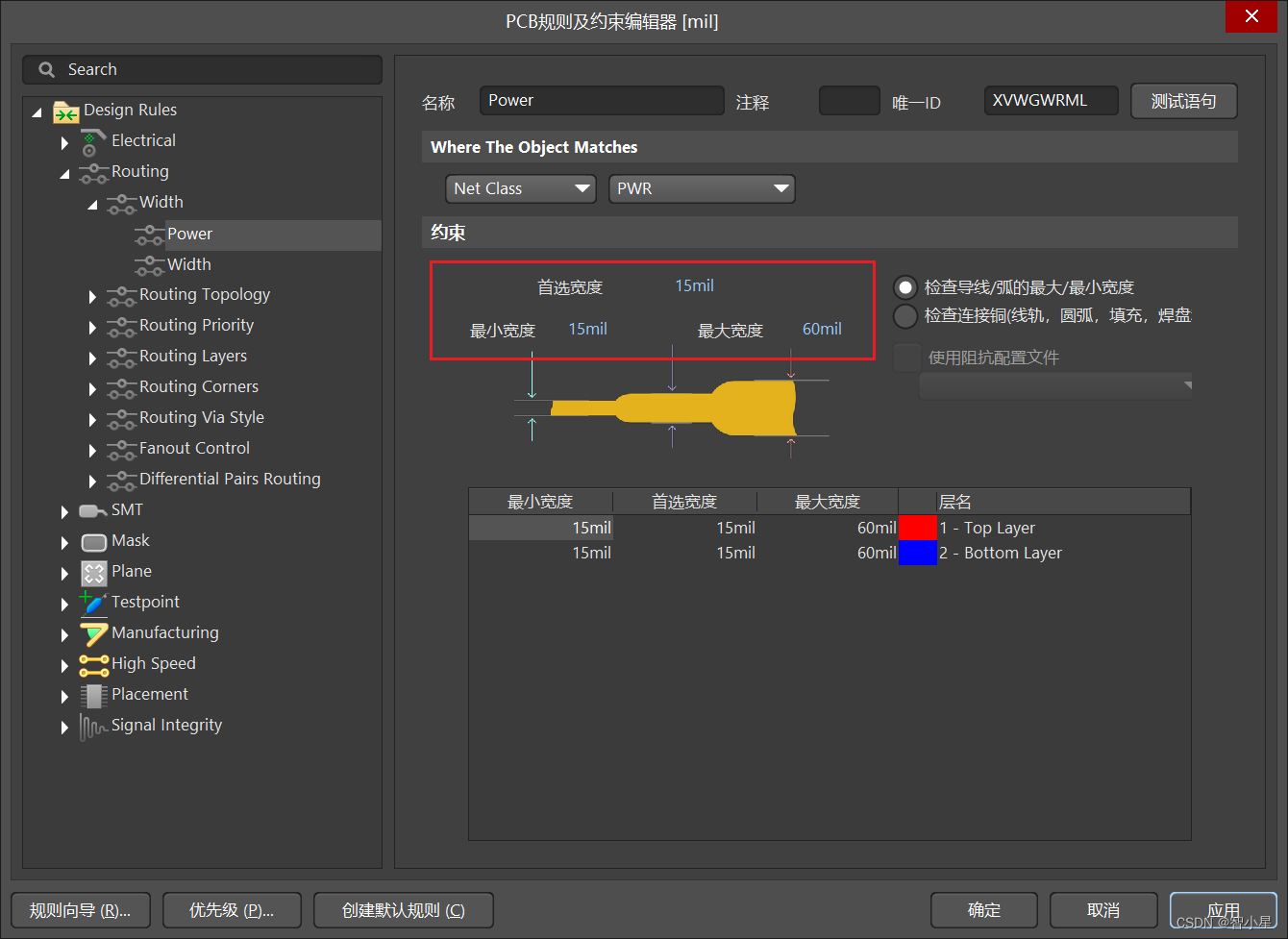

        然后在Power规则中，设置电源线的最小宽度为15mil，首选宽度为15mil，最大宽度为60mil。设置完成后点击应用后，点击确定完成设置。

        设置完成后，我们在PCB布线时，连接信号线将会按照信号线的线宽进行走线，连接电源线时按照电源线规则进行走线。总得来说，非常的Nice。

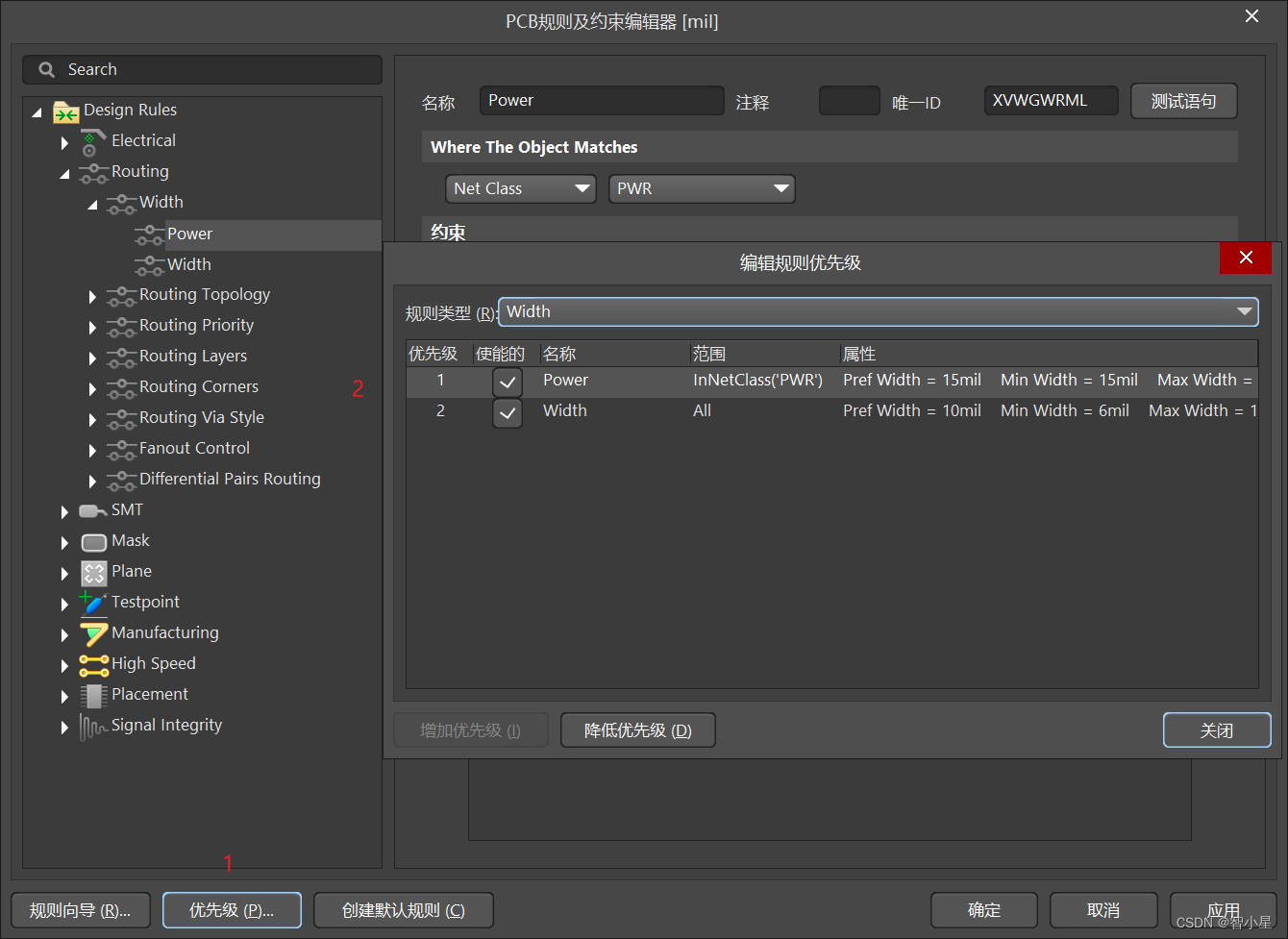

        如果布线时，设置的规则不生效，我们可以调整线宽的优先级

（3）过孔设置

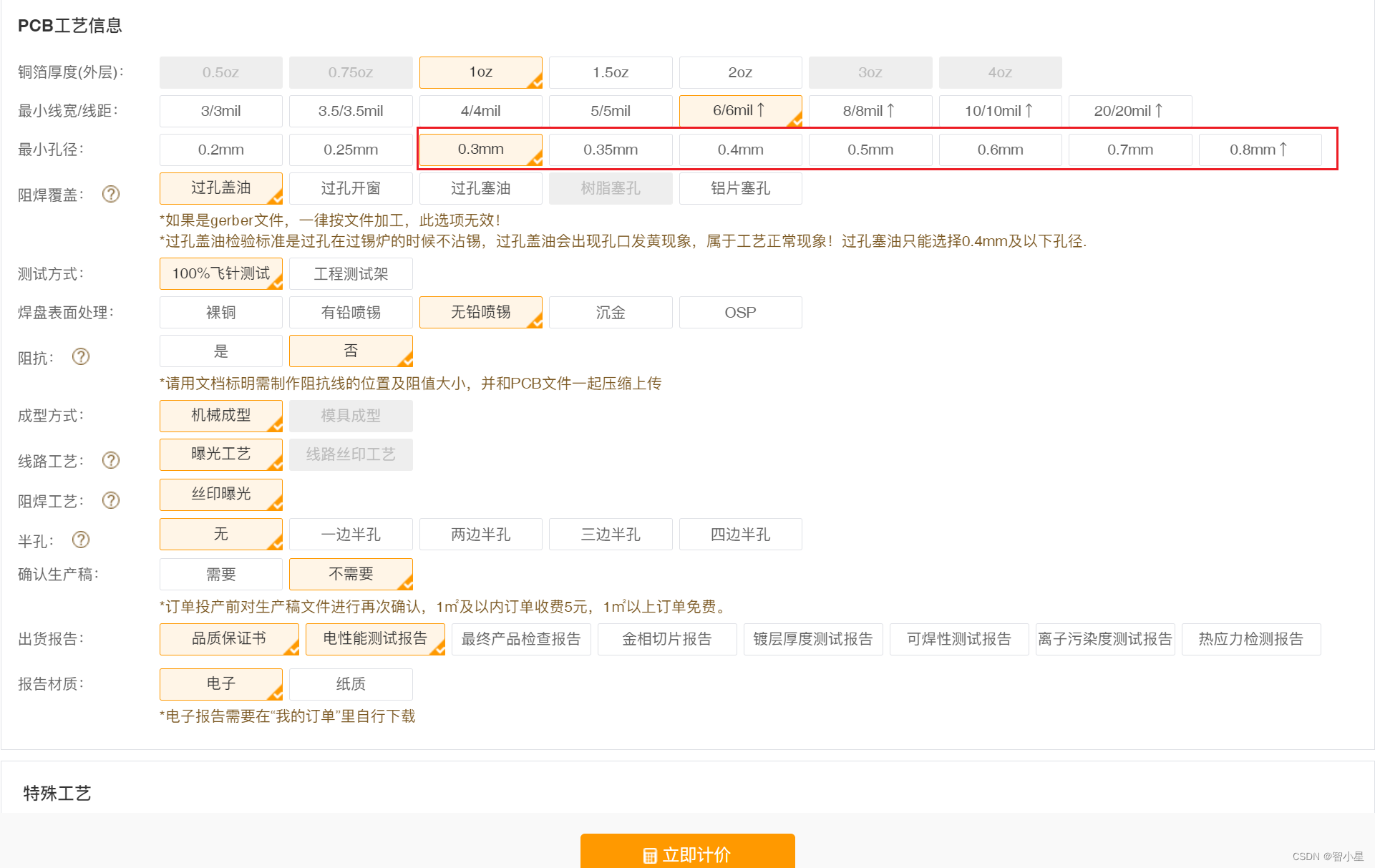

         在捷配官网的工艺报价中，我们可以看到最小孔径大小在0.3mm以上时，价格是最低的。0.3mm的过孔对应为12mil。

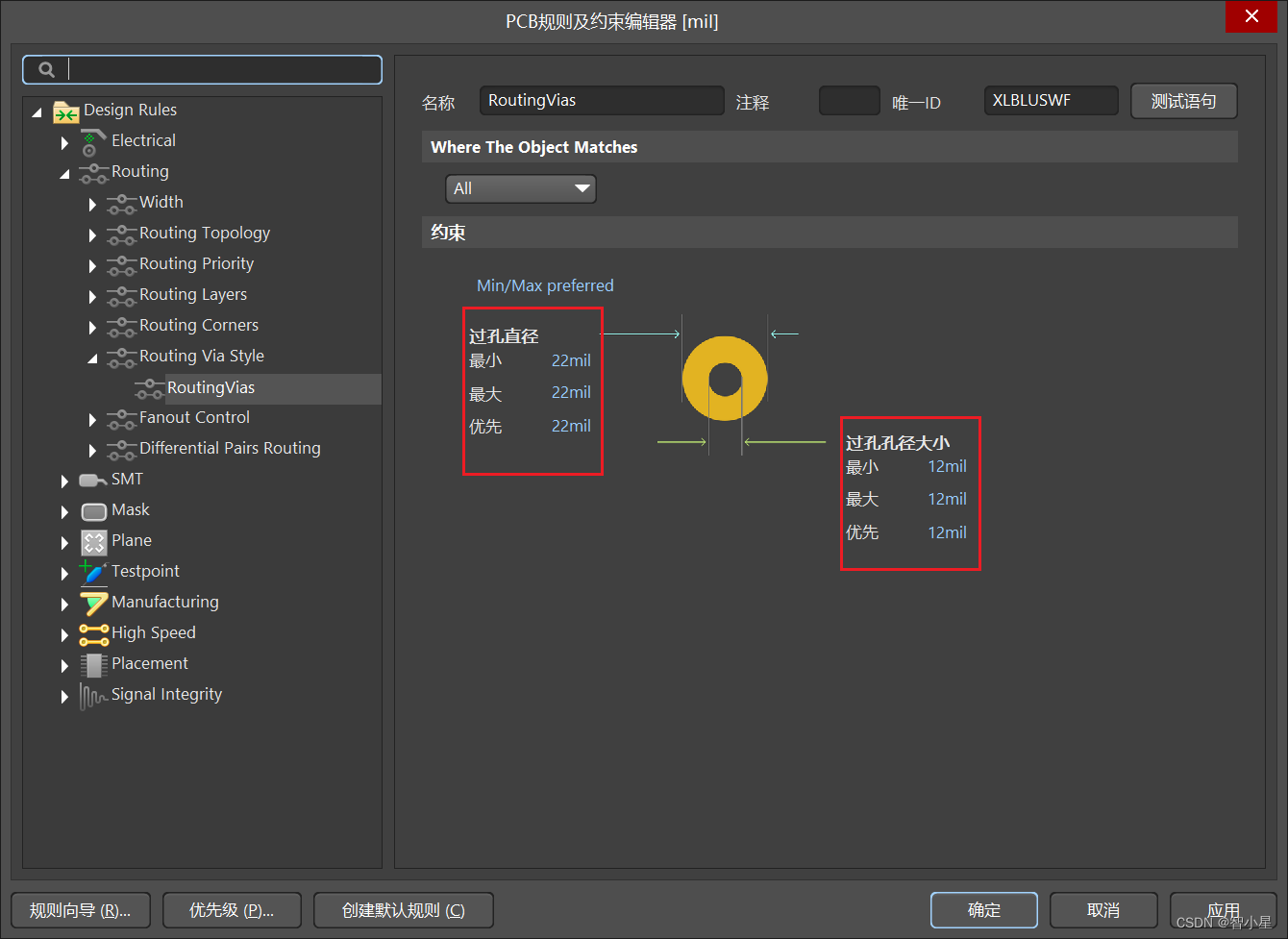

        根据捷配上的工艺参数，我们这里设置过孔孔径大小为12mil，过孔直径计算公式：2*过孔大小±2mil，所以这里我们选择22mil。

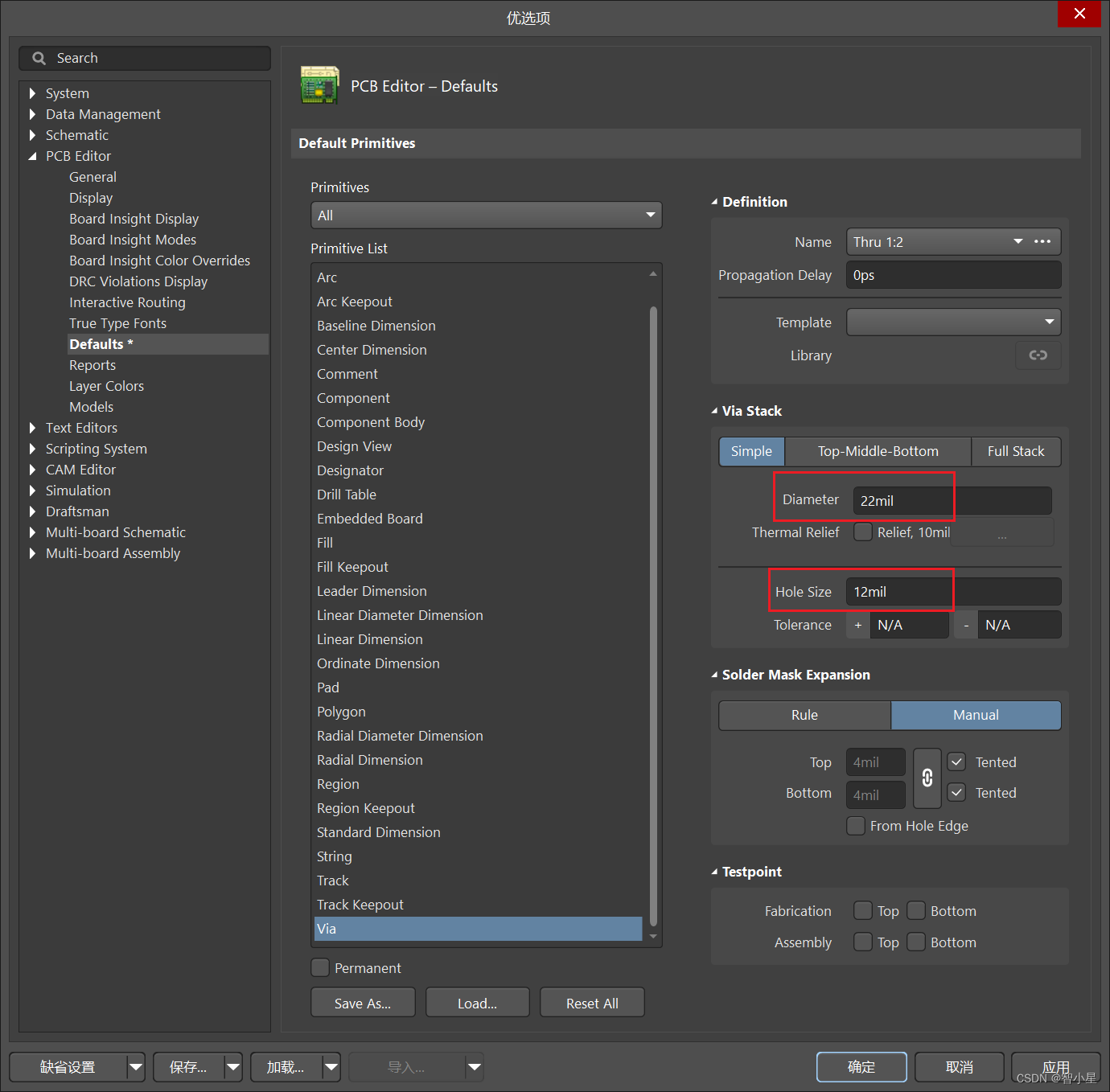

         设置完上面的规则以后，当我们放置过孔还是没有按照我们设置的参数为准，这里还需要在工具->优先选项->PCB Editor->Defaults中选择Via过孔，将其参数设置为跟规则中保持一致，点击应用并确定后，放置过孔就是配置的那样了。

3. Plane覆铜设置

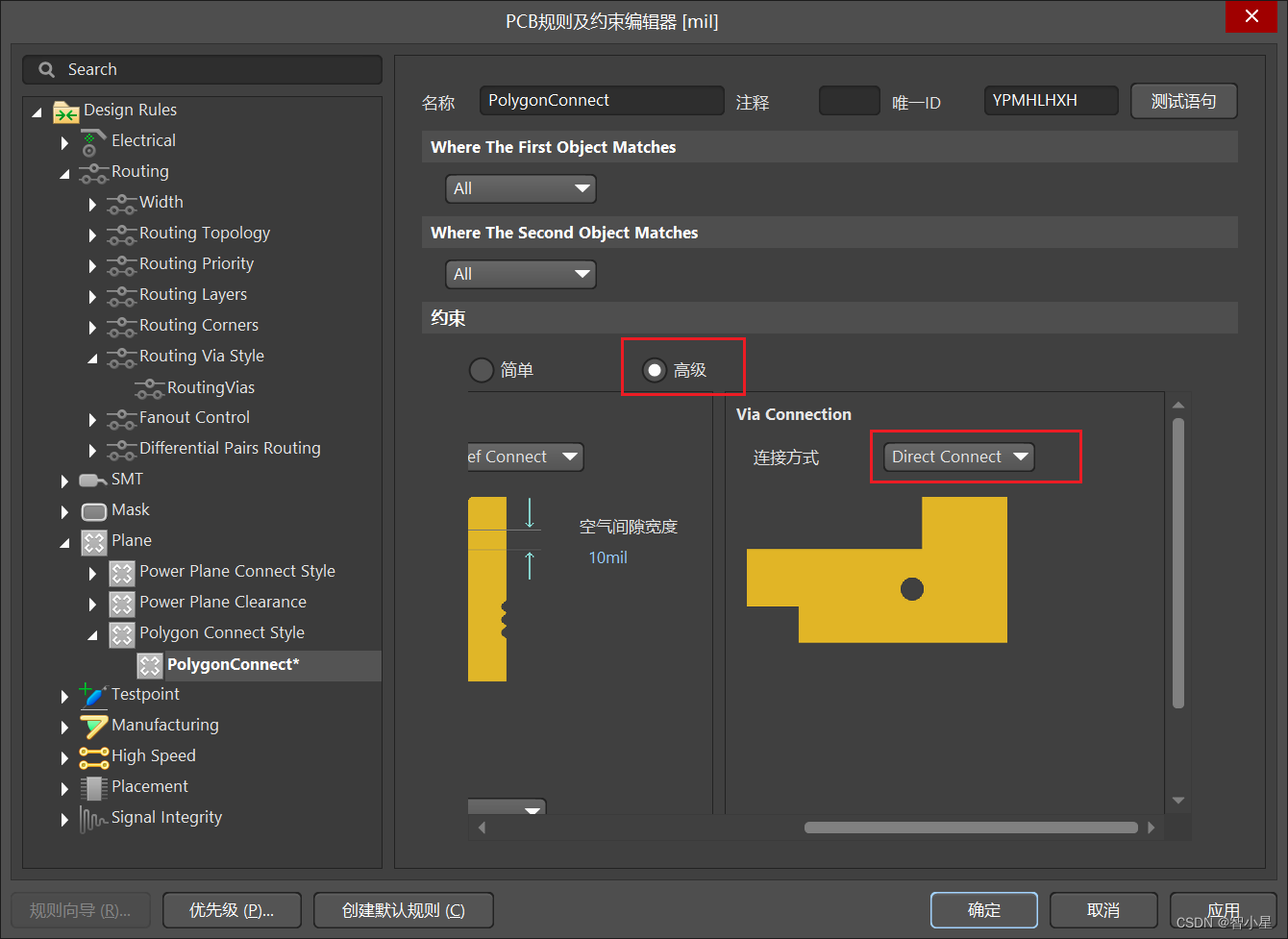

        在设计->规则->Plane里面，选择PolygonConnect设置，点击高级里面的Via设置，我们改为Direct Connect这样过孔跟覆铜之间，就不会是个十字形的连接了，而是全连接的形状。

4. 丝印间距设置

        在设计->规则->Manufacturing里面，我们可以将丝印和焊盘之间的距离设置为2mil；

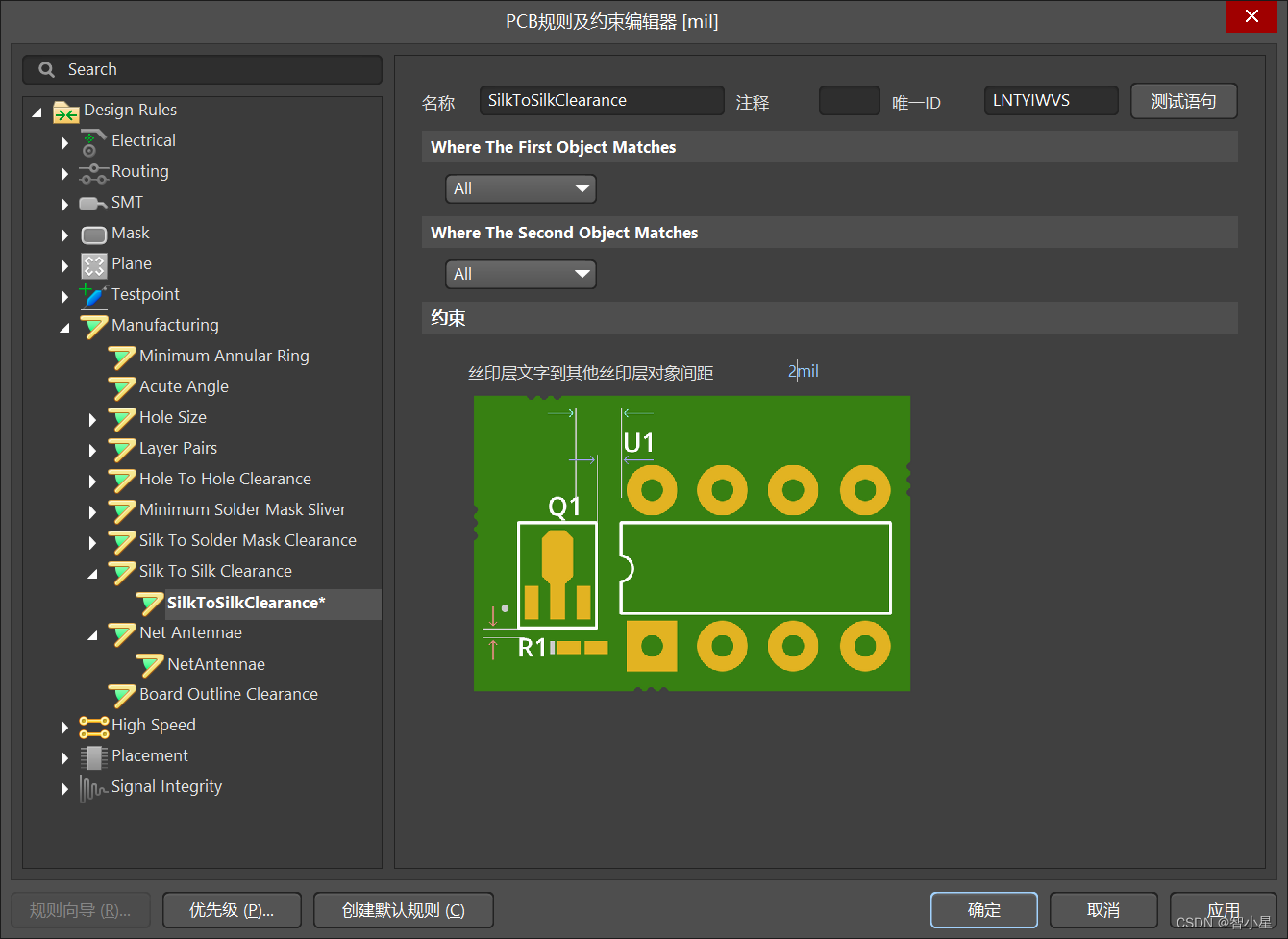

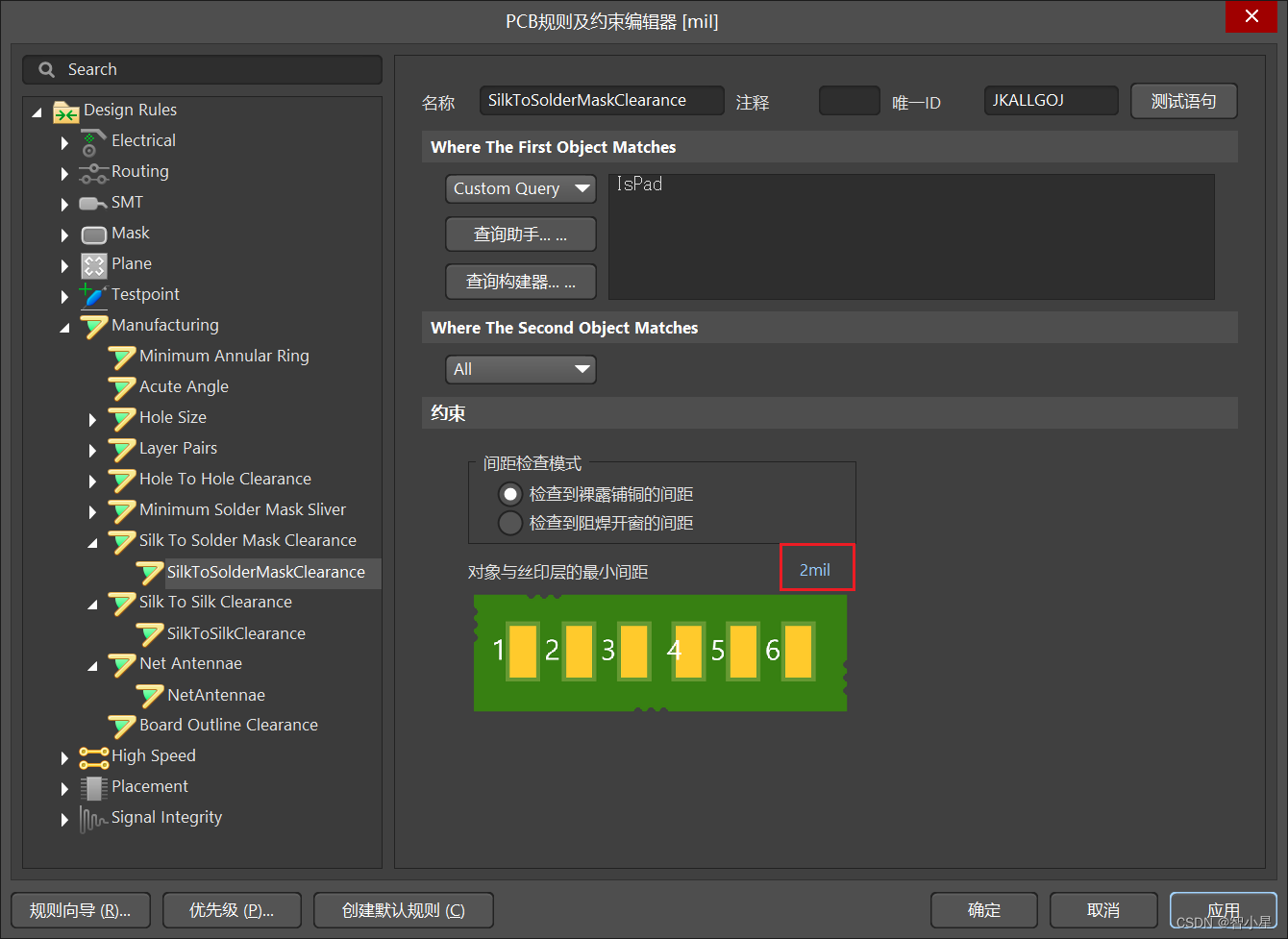

         在设计->规则->Manufacturing里面，我们可以将丝印和丝印之间的距离设置为2mil。

5. 规则导入与导出

        通过上面的PCB规则配置，基本上已经满足我们DIY的需求了，但是每个PCB工程都需要重新配置一遍规则未免太麻烦了。所以我们需要学会PCB规则导入与导出，只需要设置好一遍以后，后面进行PCB设计时，只需要将之前配置好的规则导入即可。

（1）PCB规则导出

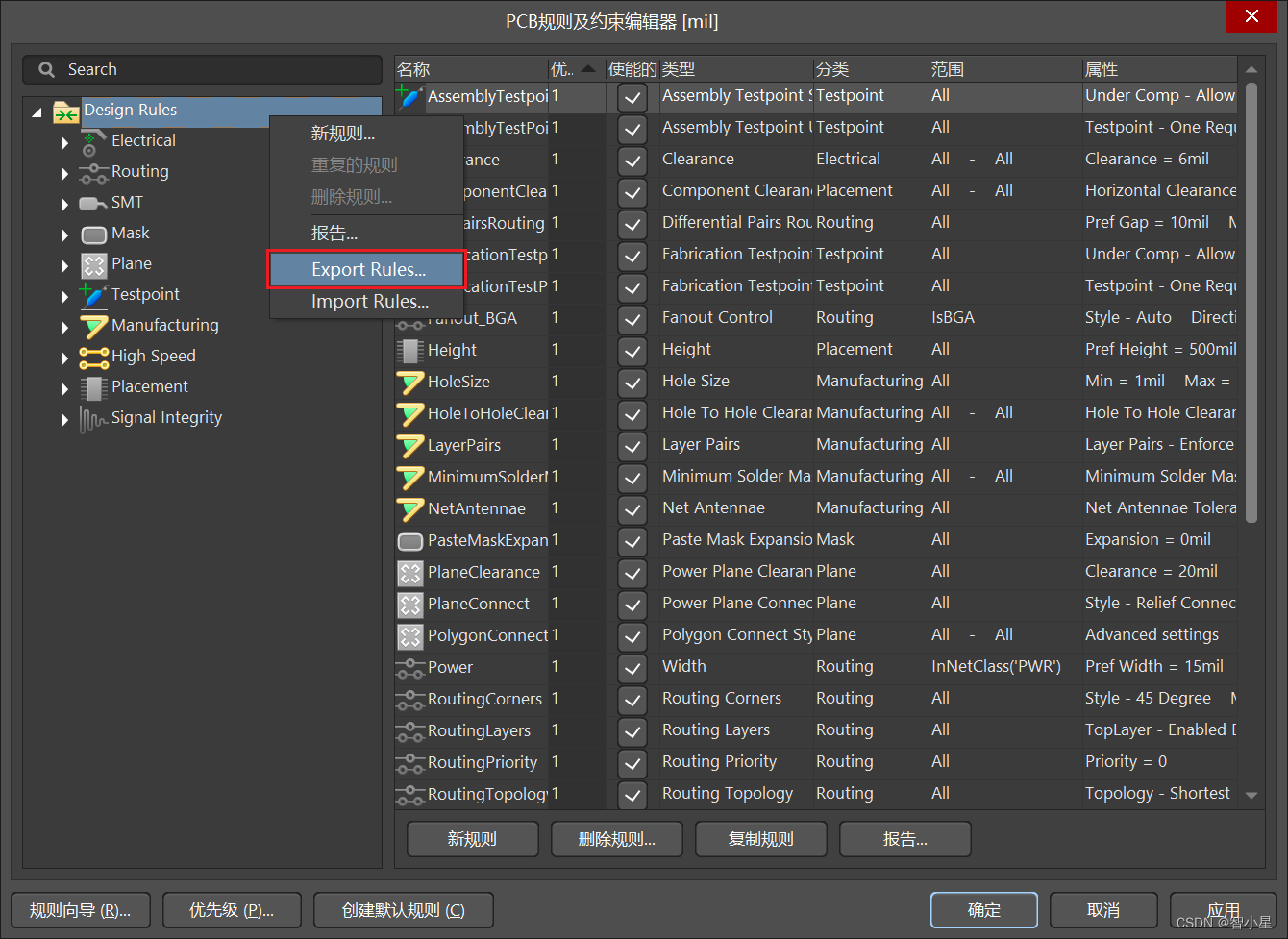

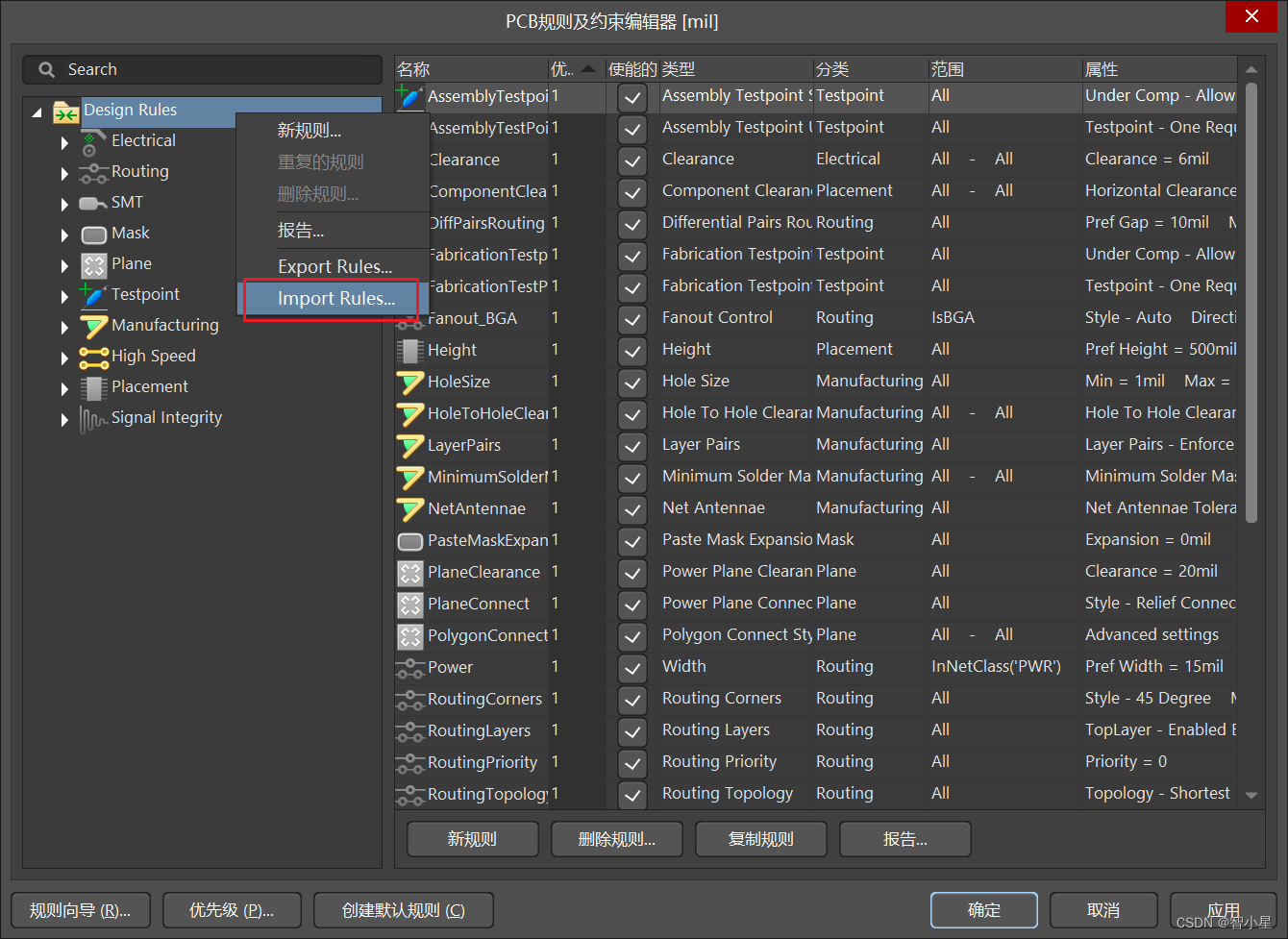

        点击设计->规则->Design Rules那里右击鼠标，选择Export Rules导出规则。

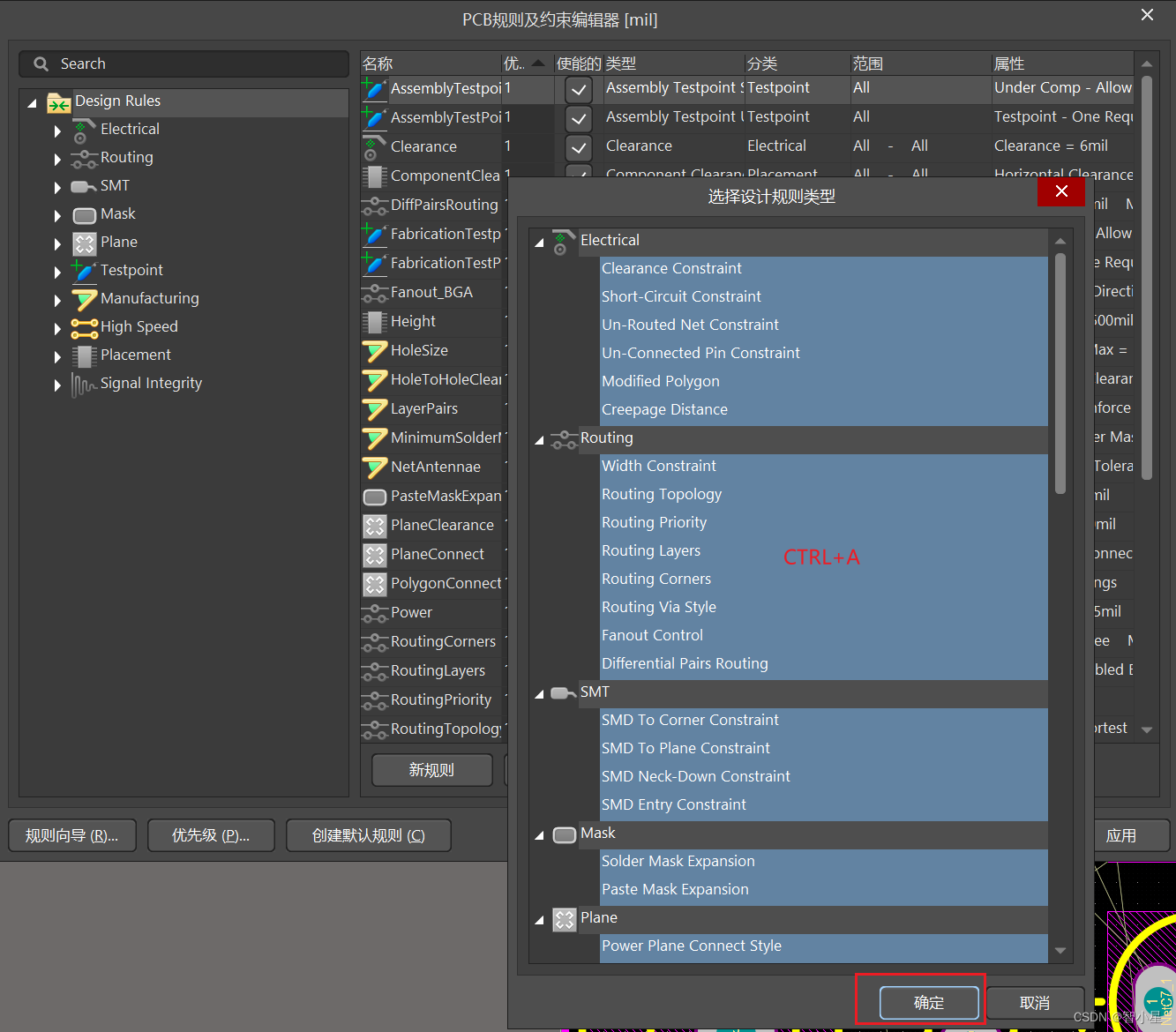

        点击Export Rules后Ctrl+A全选规则，点击确定，将RUL文件保存到本地路径即可。

 （2）PCB规则导入

        点击设计->规则->Design Rules那里右击鼠标，选择Import Rules导入规则。

        点击Import Rules后Ctrl+A同样全选规则，点击确定，选择本地保存的RUL文件即可导入规则。
