Structure Aware Single-stage 3D Object Detection from Point Cloud

文章：SA-SSD

代码：SA-SSD

这是来自香港理工大学和达摩院的一篇文章，一作是为在读的博士生，何晨航。通讯作者是张磊，香港理工大学的博导，目前在达摩院。华先胜达摩院的的人，也是为大牛。

Abstract

提出问题：

目前的单级探测器通过完全卷积方式逐步缩小三维点云是有效的。但是缩小特征不可避免的损失空间信息和无法充分利用3D点云的结构信息，降低了位置精度。

文章工作：

通过显示的利用3D点云结构信息提升单阶段检测的位置精度。

辅助网络：该网络将backbone网络中的卷积特征转化为点级的展示。这个辅助网络由两个点级监督联合优化，进而引导卷积特征感知目标结构。训练完成后，可以分离这个辅助网络，因此在推理阶段没有引入多余的计算。
part-sensitive warping operation：考虑到单阶段检测框出现预测框和分类得分不一致的情况，所以使用该操作将得分对齐预测框。

结果：

目前在KITTI的3D/BEV检测榜上排名第一（现在已经不是了）。
推理速度25FPS

Introduction

目前的文章以及问题：

单阶段检测的不足：

缩小特征不可避免的损失空间信息和无法充分利用3D点云的结构信息，降低了位置精度。

两阶段检测的优缺点：

精度提升，无法应用于实时性场景。

解决方法：

auxiliary network用于提升位置精度，part-sensitive warping operation改善预测框和对应的分类得分不一致情况

auxiliary network：
- 将backbone网络的特征转化为逐点展示，然后执行两个任务：
  - 前景分割使得特征对目标边界敏感
  - 逐点中心评估，进而使得特征感知目标内关系
part-sensitive warping operation
- 预测框和对应分类不一致的原因：分类概率于使用的特征映射的当前位置有关，而预测框通常偏离它们的当前位置。
- 对空间特征映射进行分类空间变换

Related Work

Single-stage approaches

Complex-yolo, Squeezeseg, Pixor, Voxelnet, Pointpillars, Second

Two-stage approaches

F-Pointnet, Frustum convnet, Fast point r-cnn, Pointrcnn, Part-aˆ2 net, STD

Auxiliary task learning

Hdnet,

Multi-task multi-sensor fusion for 3d object detection,

Leveraging heterogeneous auxiliary tasks to assist crowd counting,

Revisiting multi-task learning with rock: a deep residual auxiliary block for visual detection

Structure-Aware 3D Object Detection via Auxiliary Network Learning

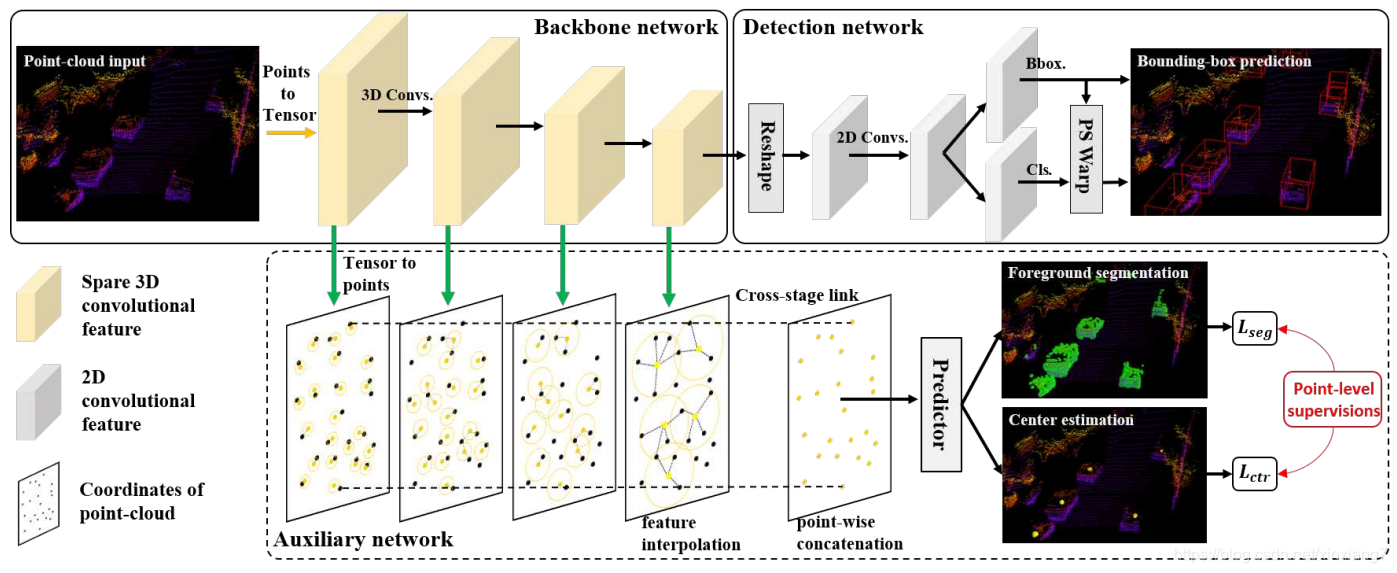

SA-SSD_struct1

backbone and detection networks

Input data representation:
$\{p_i = (x_i, y_i, z_i): i = 1,...,N\}：点云坐标\\ d = [d_x, d_y, d_z] \in IR^{3}: 输入张量的量化步 \\ \{\overline p_i = (\lfloor\frac{x_i}{d_x}\rfloor, \lfloor\frac{y_i}{d_y}\rfloor, \lfloor\frac{z_i}{d_z} \rfloor): i = 1,...,N\}\\ d = \{0.05m, 0.05m, 0.1m\}\\$
Network architecture:

backbone网络：采用的是和SECOND一样的网络，有4个卷积块，获得过尺度的特征；
检测网络：沿着深度通道合并成一个通道，变成BEV。之后再利用两个非线性卷积，之后再使用线性卷积分别得到part-sensitive classification maps和regression maps

Detachable auxiliary network

Motivation:
SA-SSD_aux1
问题场景：

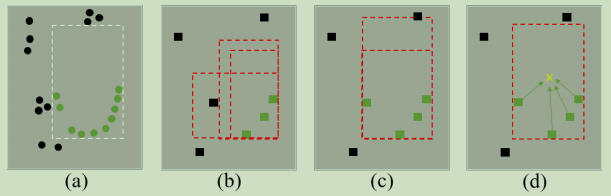

如图a所示，目标被遮挡，边界和背景靠的很近。经过卷积，很容易使得目标丢失，或者引入背景点，如图b所示。

Point-wise feature representation：

将backbone中特征的非零索引转化为真实世界坐标系的点，表示如下： ${(f_j, p_j): j = 1, ..., M\}$

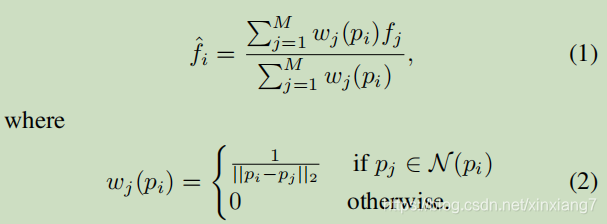

使用Pointnet++中的feature propagation操作，将上述的数据差值为 $\{(\tilde f_j, p_j): j = 1, ..., N\}$ 。方法如下：

Auxiliary tasks：

segmentation task
- 我们在分割分支上利用sigmoid函数，来预测每个点的前景、背景可能性，标记为 $\tilde s_i$ 。 $s_i$ 为标签，是否落入边界框中。利用focal loss
$\alpha = 0.5, \gamma = 2$

具体如图c所示。
center estimation tasks
学习每个目标点指向目标中心的相对位置，利用Smoth l1 loss

$\triangle \widetilde p \in IR^{N*3}: 表示中心评估分支的输出\\ \triangle p: 目标点到对应中心的目标偏移\\ N_{pos}: 表示前景点的个数\\ I[.]表示指标函数\\$

这两个辅助任务只应用于训练过程，不占用推理过程资源。而且显著提升预测位置的准确度。

Part-sensitive warping

将最后分类层改变为K个部分敏感的分类映射
将每个特征映射的预测边界框分割成K个子框，将每个子框的中心点作为采样点，进而得到K个采样网格 ${S^k: k = 1,2,...,K\}$ ，以及对应的分类映射。
给定预测框，已经对应的采样点 ${(u^k, v^k) = S^k: k = 1,2,...,K\}$

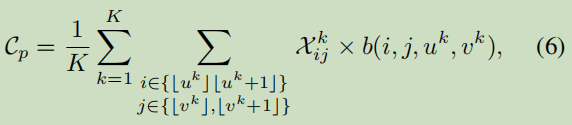

根据如下公式得到输出的置信映射 $C_p$ ：

${x^k: k = 1,2,...,K\}：表示由最后分类层改变得到的K个部分敏感的分类映射\\ b(i,j,u,v) = max(1-|i-u|,0) * max(1-|j - v|,0)\\$

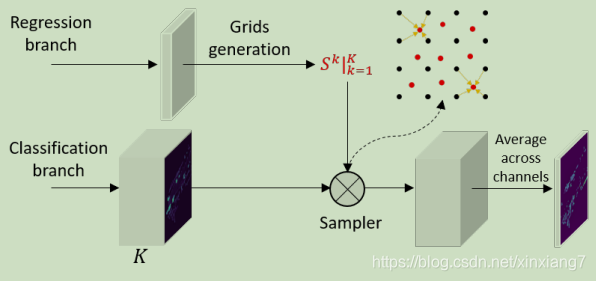

示意图如下：

Loss functions

SA-SSD_loss1

$L_{cls}: 表示分类分支 focal loss\\ L_{box}: 表示预测框分支, Smoth-l_1 loss\\ w = 2, 根据SECOND\\ u = 0.9, \lambda = 2 实验所得\\$

Experiment

3712 training set
3769 validation set
7518 testing samples
IoU thresheld = 0.7

Implementation details

Training details

lidar point range (0m, 70.4m), (-40m, 40m), (-3m, 1m) in XYZ
match threshold for positive and negitive anchors: 0.6 and 0.45
SGD
batch_size = 2
learning_rate = 0.01
weight_decay = 0.001
learning rate is decayed with a cosine annealing strategy
# inference stage
threshold of low-confidence bounding box = 0.3
IoU threshold for NMS = 0.1

Data augmentation

cut-and-paste strategy
random flipping, global rotation and global scaling to the whole point cloud

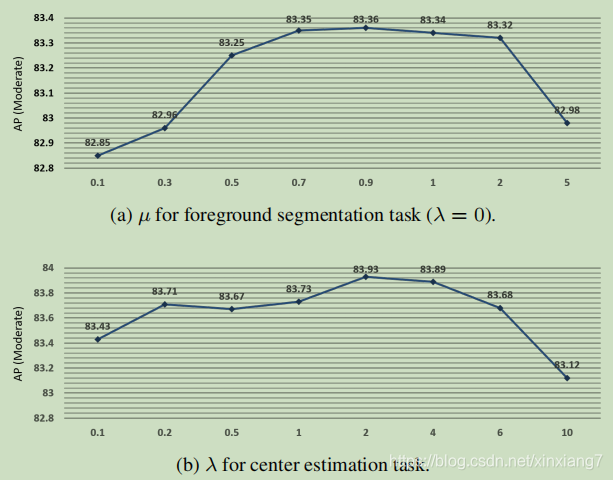

Weight selection of auxiliary tasks

SA-SSD_loss2

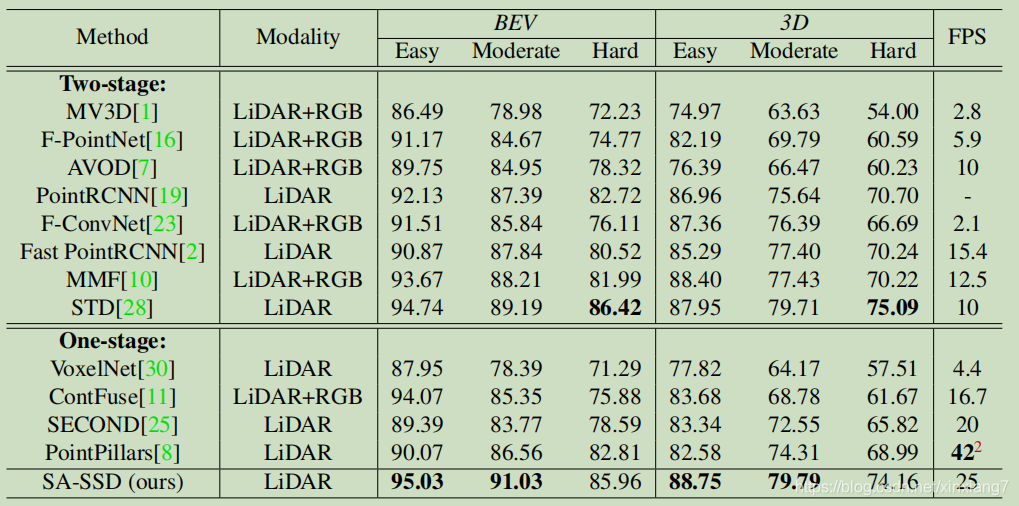

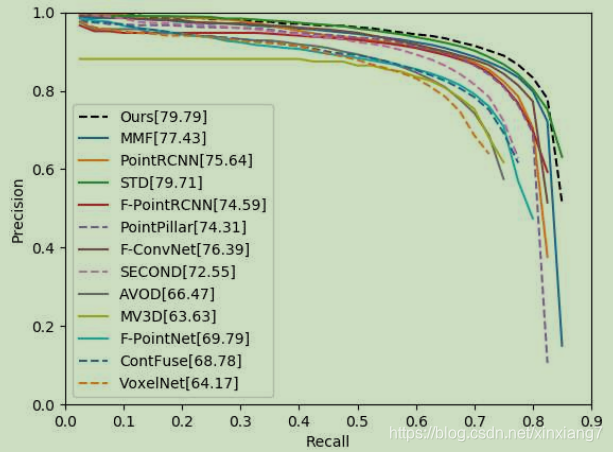

Comparison with state-of-the-arts

SA-SSD_res1
SA-SSD_res2

Ablation study

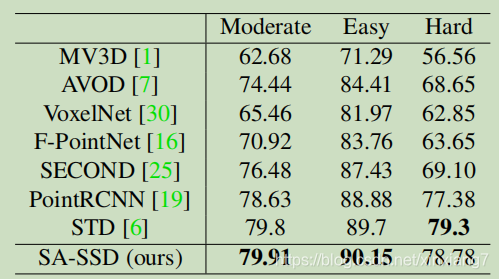

不同方法对比：
SA-SSD_res3

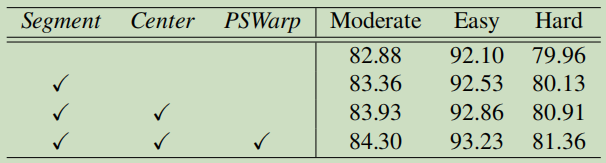

添加不同组成对比：
SA-SSD_res4

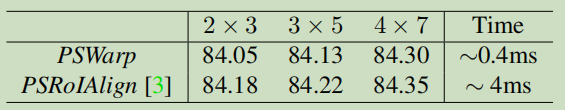

不同分类置信度处理对比：
SA-SSD_res5

running analysis

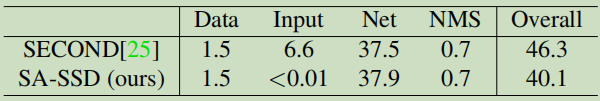

对标SECOND方法的各个模块：
SA-SSD_res6

Conclusion

我们首先提出了使用两点级监督来学习辅助网络，以指导在backbone网络中学习到的特征来感知3D目标的结构信息。没有增加推理计算情况下，显著提升了检测的位置准确度。
设计了一个PSW操作，以减轻预测的边界框与它们在NMS后处理中的相应置信度之间的不一致。
