理想传输线终端短路开路和接纯电抗的沿线电压电流分布

最新推荐文章于 2024-10-28 21:49:28 发布
最新推荐文章于 2024-10-28 21:49:28 发布
阅读量3.4k 收藏 8
点赞数 3
分类专栏： 电磁场
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/111146098
版权
本文探讨了短路特性和开路特性中的电学概念，包括在不同情况下电压与电流的变化趋势及其相互关系。文中提到，在短路特性中，当电压上升时，电流会下降，并且电流超前于电压呈现出容性特征；而在开路特性中，则讨论了纯电抗的特性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

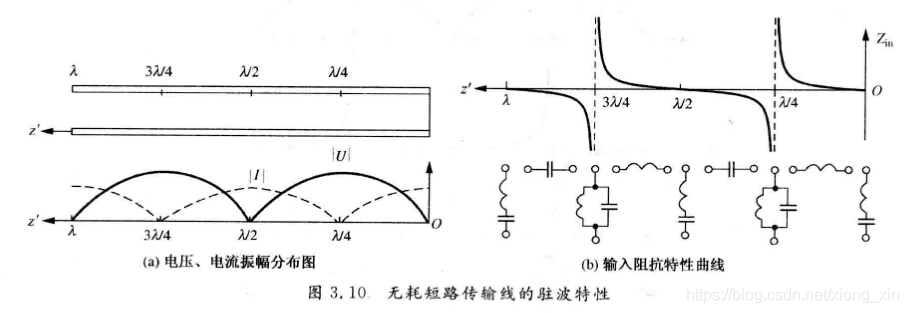

  • 短路特性
    在这里插入图片描述

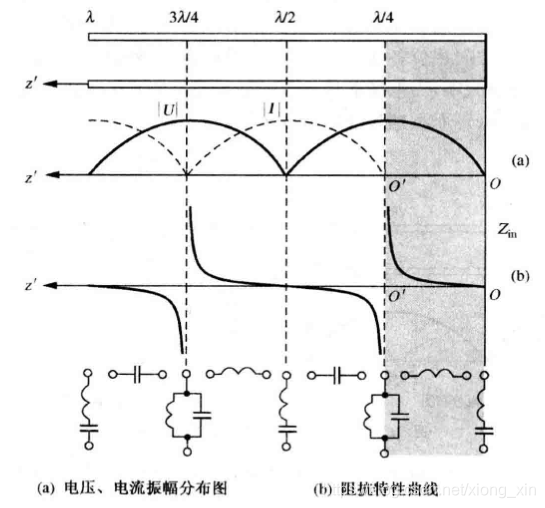

  • 后两种情况平移即可，电压正在上升，电流在下降，电流超前电压呈容性
    在这里插入图片描述

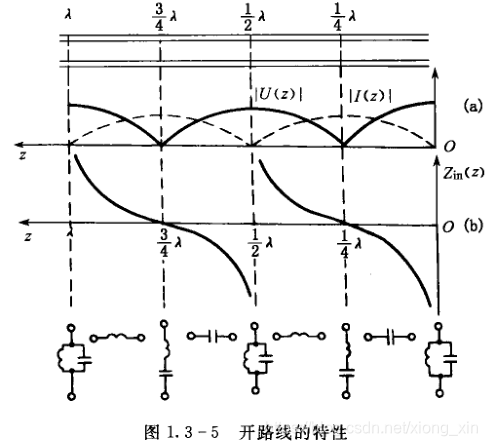

  • 开路特性
    在这里插入图片描述

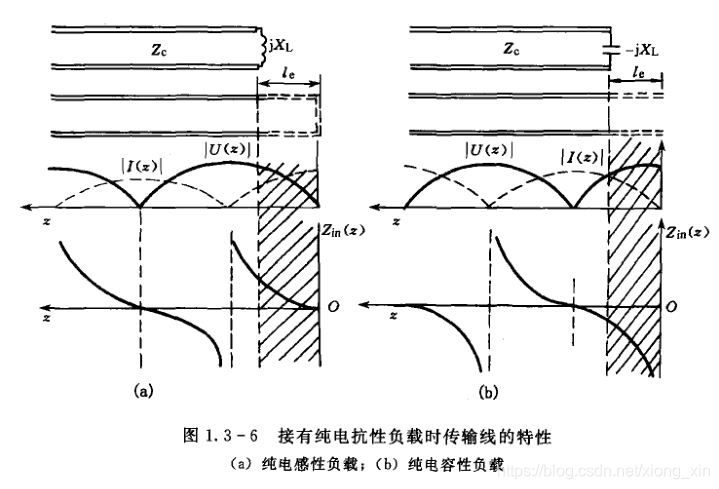

  • 纯电抗特性
    在这里插入图片描述
