前言

LIN（Local Interconnect Network）总线是基于UART/SCI（通用异步收发器/串行接口）的低成本串行通讯协议。其目标定位于车身网络模块节点间的低端通信，主要用于智能传感器和执行器的串行通信，而这正是CAN总线的带宽和功能所不要求的部分。本章节主要介绍LIN从节点物理层如何测试？

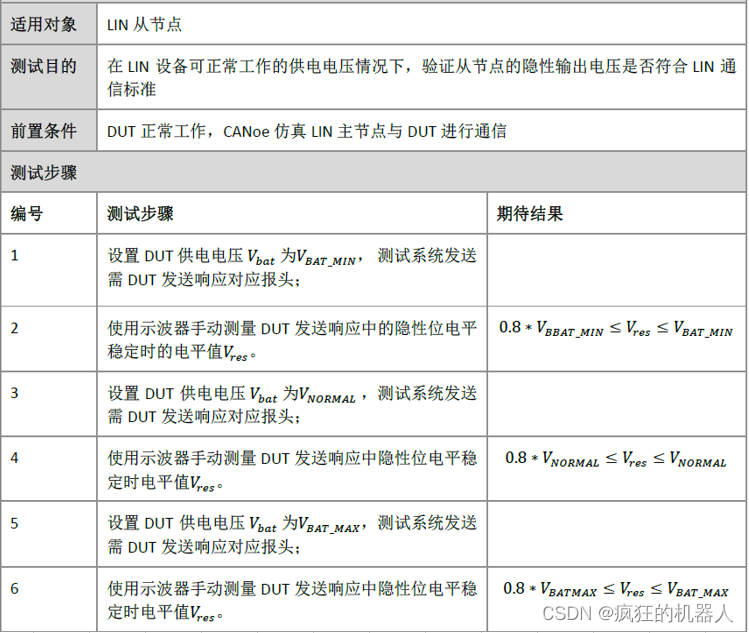

🚩一、从节点隐性输出电压测试

在这里插入图片描述

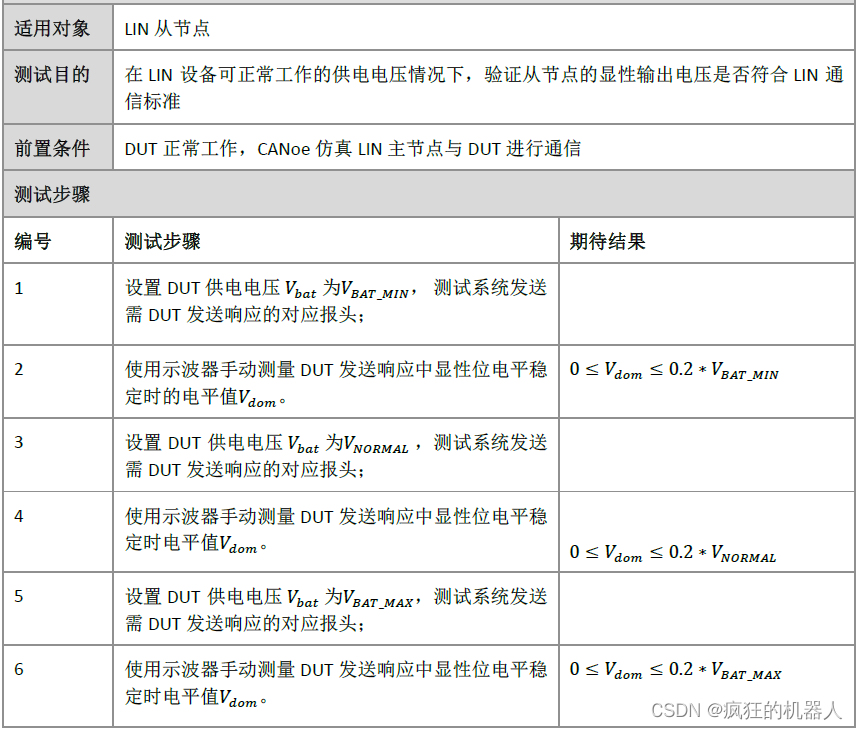

🚩二、从节点显性输出电压测试

在这里插入图片描述

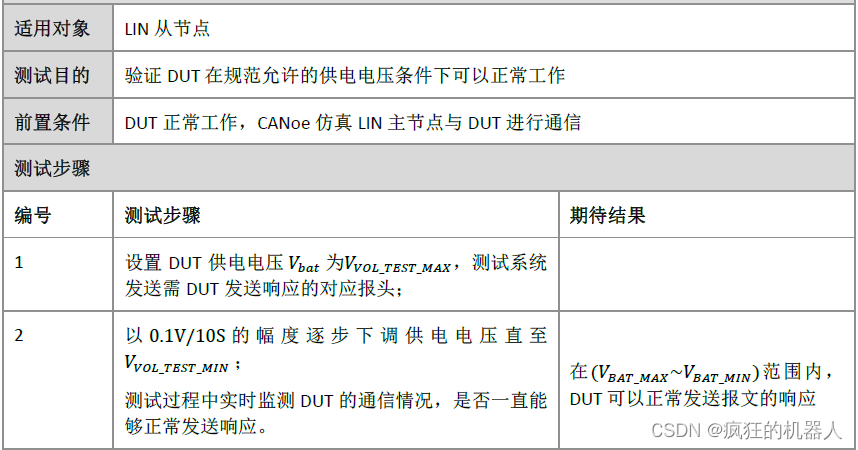

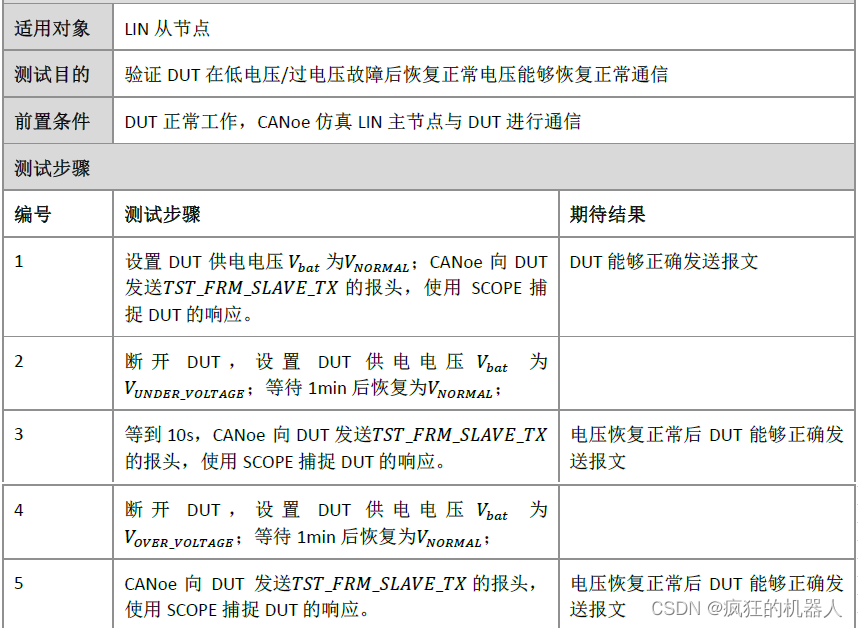

🚩三、从节点工作电压范围测试1

在这里插入图片描述

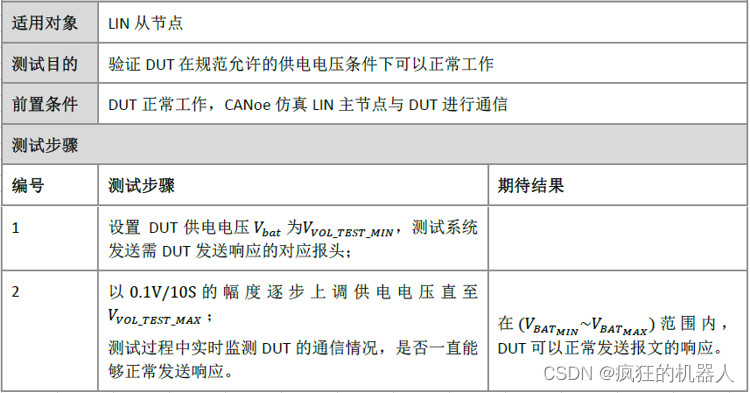

🚩四、从节点工作电压范围测试2

在这里插入图片描述

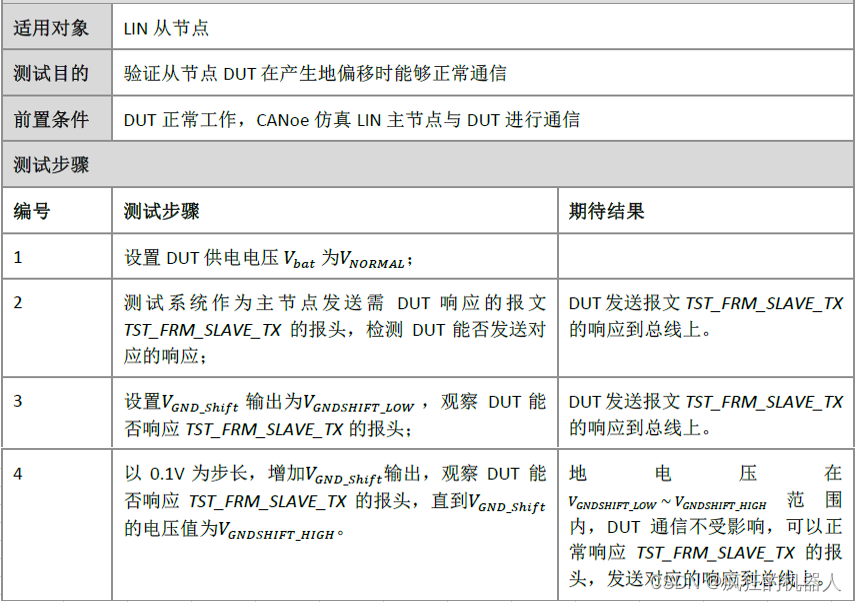

🚩五、从节点收发器GND偏移测试

在这里插入图片描述


🚩六、ECU 电源断路

在这里插入图片描述


🚩七、ECU 地断路

在这里插入图片描述

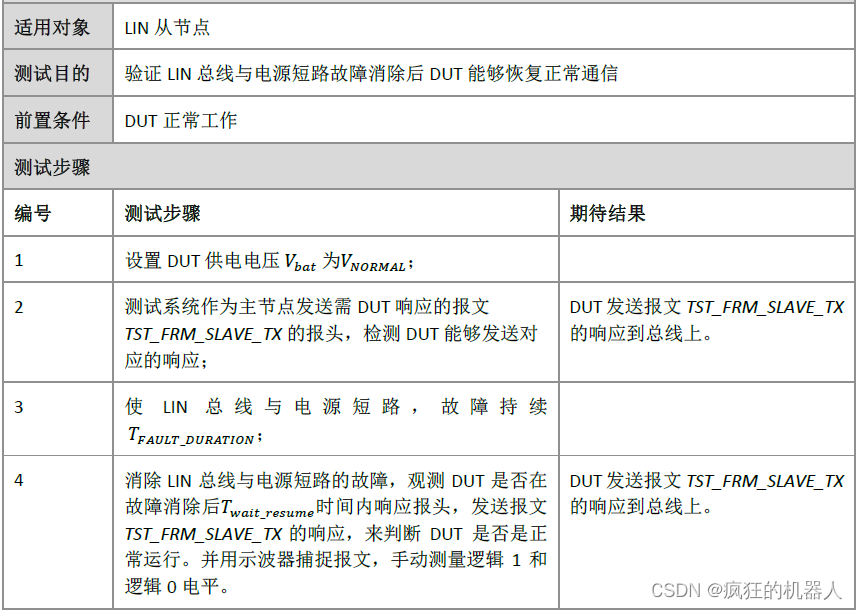

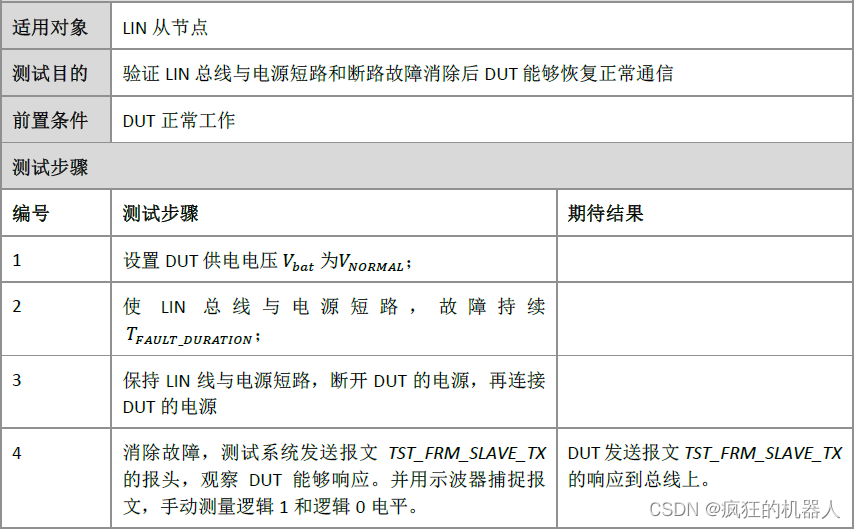

🚩八、LIN 总线与电源短路

在这里插入图片描述


🚩九、LIN 总线与电源短路2

在这里插入图片描述

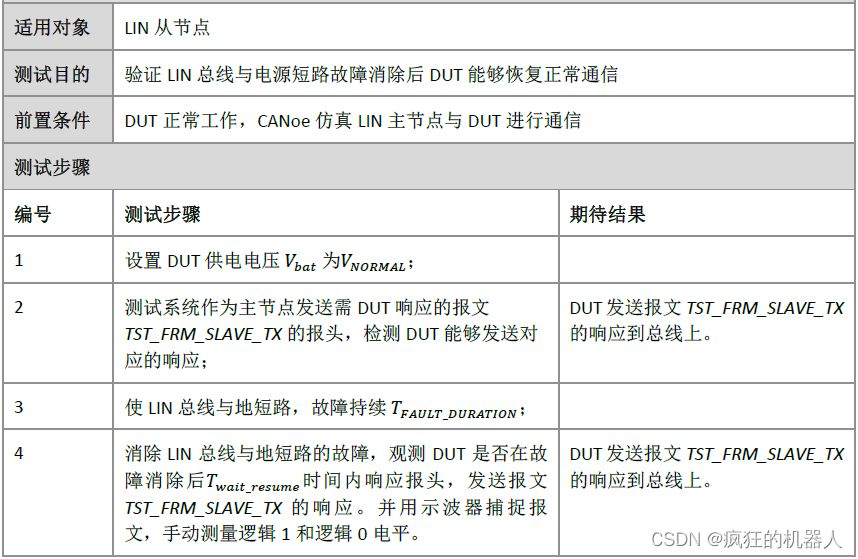

🚩十、LIN 总线与地短路

在这里插入图片描述


🚩十一、从节点器件不被破坏的供电电压范围

在这里插入图片描述

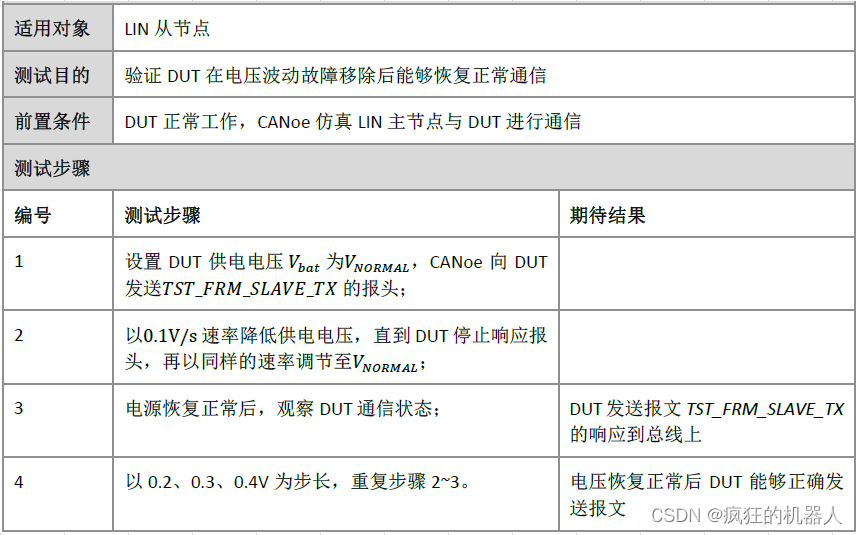

🚩十二、从节点电压波动测试

在这里插入图片描述

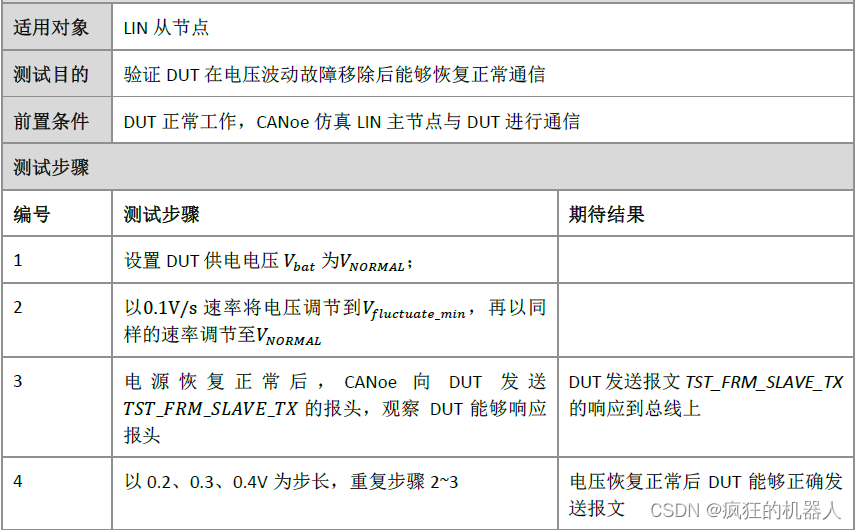

🚩十三、从节点电压波动测试2

在这里插入图片描述
