十.镜头知识之畸变问题

文章目录

10.0 Distortion 畸变

在这里插入图片描述

畸变分为TV畸变和光学畸变两种：

TV畸变： TV-Distortion

光学畸变：Optical-Distortion

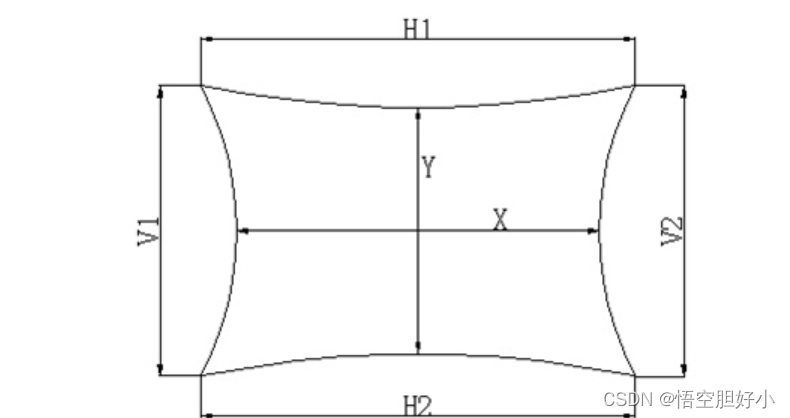

TV畸变分为枕型与筒型两种。

（Vertical）TV-Distortion=[(V1+V2)/2-Y]/Y*100%

（Horizontal）TV-Distortion=[(H1+H2)/2-X]/X*100%

注意事项：

畸变是用户很容易感觉到的成像质量。

畸变是用户要求很严的镜头指标，

Optical-Distortion<3% 人眼不容易察觉

Optical-Distortion<2% 摄影物镜的畸变要求

一般要求：

CIF TV-Distortion<2.0%

VGATV-Distortion<1.5%

1.3M/2.0
