九.镜头知识之CRA(ChiefRay Angle) 主光线角度

文章目录


在这里插入图片描述

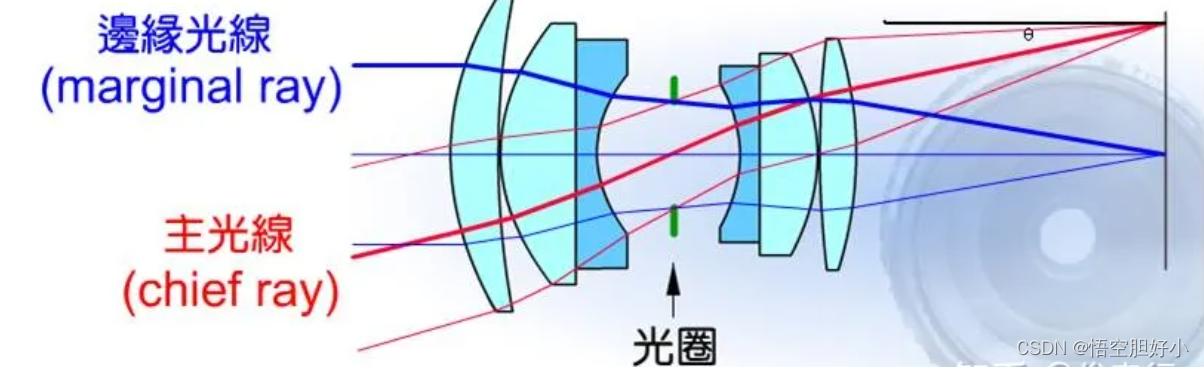

定义：主光线角度为主光线与平行光线的角度。

主光线就是光线由物体的边缘出射，通过孔径光阑的中心最后到达像的边缘。

注意事项：主光线出射角度不合适会暗角严重，对比度下降，偏色。

1.9.1 Sensor接收光能

​ Sensor接收光能的效应一方面与Sensor本身有关，另一方面还与入射到Sensor上的光线角度有很大关系。在原来的感光胶片上CRA与照度有关，而如果在CMOS或CCD Sensor上光能的接受效率不仅与CRA有关，还与Sensor的Micro Lens开口布局有关。因此在做Lens设计的时候CRA要尽量符合Sensor厂家提供的CRA参考值，这样才能和他们的Sensor布局相配合，提高光能接收效率。

拍摄镜头和传感器之间的接口是整个可拍照手机系统中最重要的接口之一。随着镜头的长度变得越来越短，光线到达传感器像素位置的角度也就会变得越来越大。每个像素上都有一个微镜头。微镜头的主要功能就是将来自不同角度的
