基本逻辑门电路硬件验证与仿真分析

一、基本逻辑门电路分析

（一）、实验目的

熟悉数字电路实验箱；熟悉基本逻辑门电路的组合功能和分析方法。

（二）、实验设备

数字电路实验箱；74LS00二输入端四与非门，74LS20四输入端两与非门。

（三）、实验内容与步骤

1、测试门电路逻辑功能

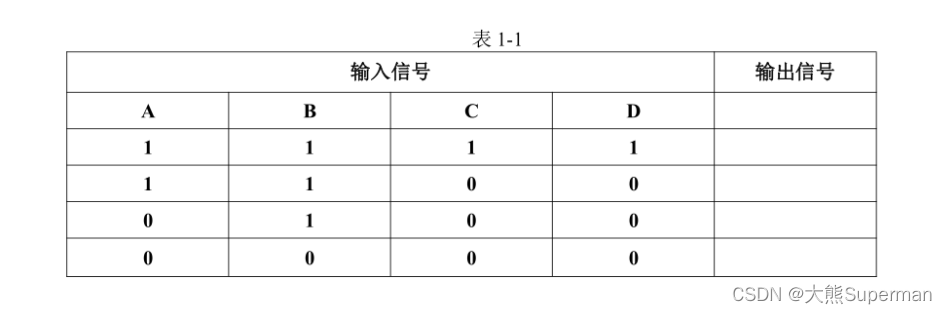

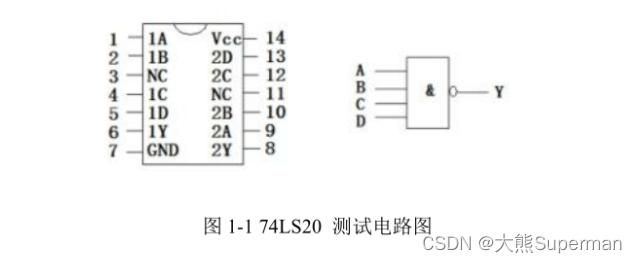

选用74LS20四输入端两与非门一个，74LS20芯片14引脚接入+5V，74LS20芯片7引脚接入地0V，并安图1-1接线。按表1-1改变A,B,C,D的状态，观察输出端Y的状态，并记录数据于表1-1。

2、逻辑电路的逻辑功能

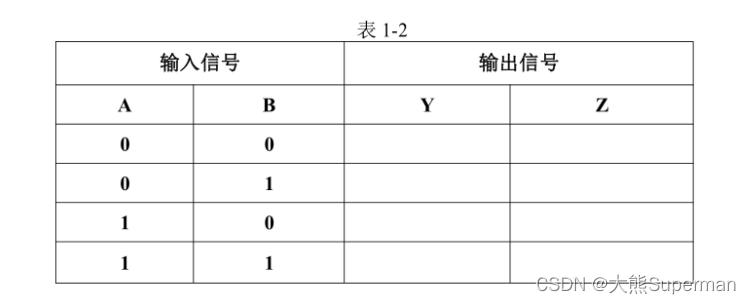

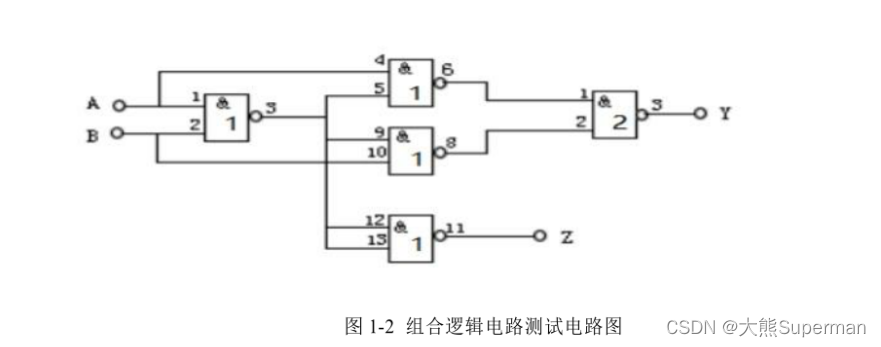

选用74LS00二输入端四与非门两个，74LS00芯片14引脚接入+5V，74LS00芯片7引脚接入地0V，并安图1-2接线。按表1-1改变A,B,C,D的状态，观察输出端Y的状态，并记录数据于表1-2。

(三)、实验数据分析

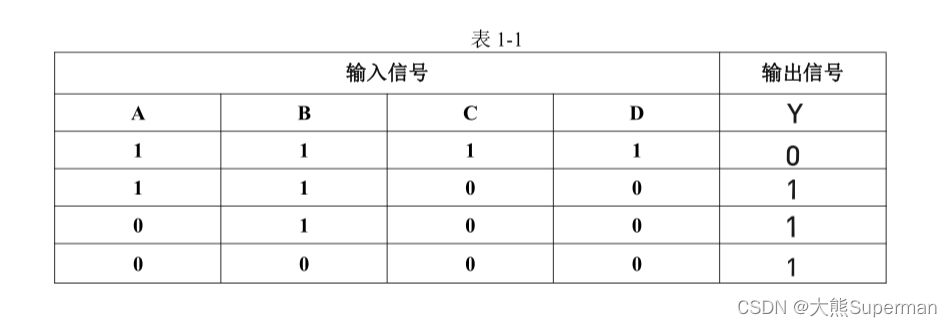

实验1真值表如图：

实验1选用74LS20四输入端两与非门芯片，观察74LS20芯片内部电路可知，74LS20芯片本质则是利用两个四输入端的与非门实现的，而实验1中则可利用一个四输入端与非门来实现。四输入端与非门只有当四个输入全为1时，输出结果为0，其余情况则全为1，这与本实验得到的真值表一致。

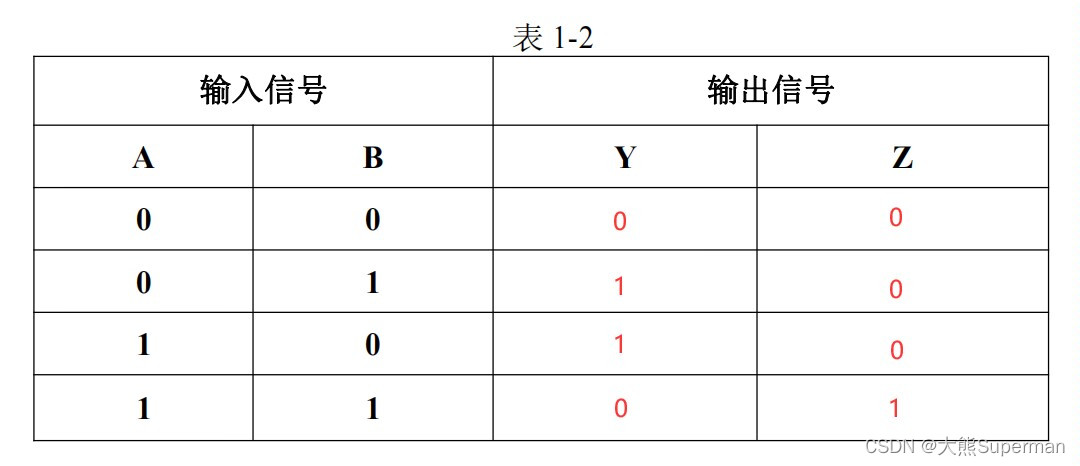

实验二真值表如图:

实验2选用两个74LS00二输入端四与非门芯片，观察74LS00芯片内部电路可知，74LS20芯片本质则是利用四个二输入端的与非门实现的，而实验2中则是利用一整个74LS00和一个74LS00中的一个二输入端与非门来实现。根据与非门的逻辑关系可得到的真值表如上图所示。

(四)、实验总结

实验1和实验2的本质就是利用与非门来解决问题。通过实验1和实验2，我们能更加充分地认识与非门的作用，同时更深一步地交接与非门的用法。

二、仿真实验

1、利用Logisim在Java运行环境JDK下建立74LS20和74LS00子电路。

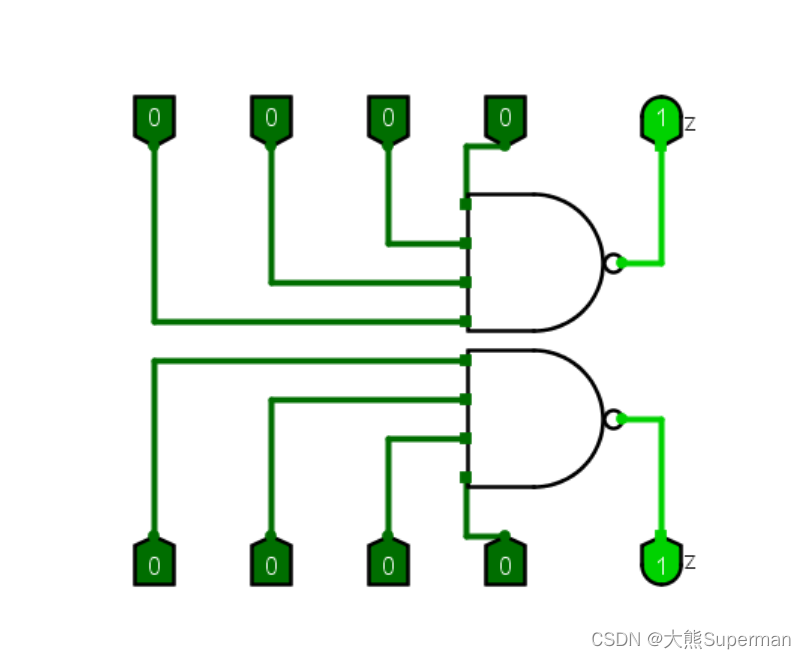

74LS20仿真子电路图：

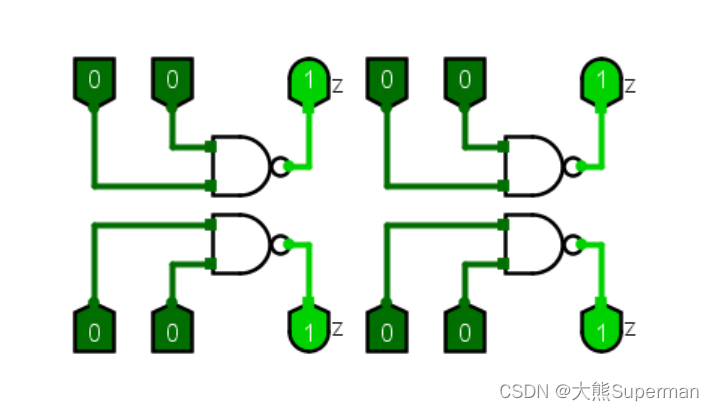

74LS00仿真子电路图：

2、利用Logisim在Java运行环境JDK下建立仿真实验图，同时利用TT-DZ-1型电子技术综合实验装置进行实际电路的连接。

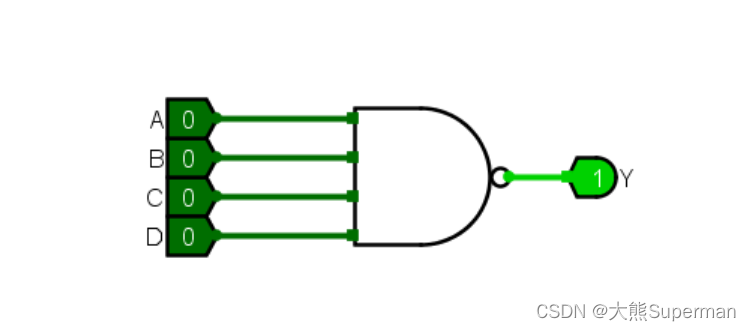

实验1仿真图：

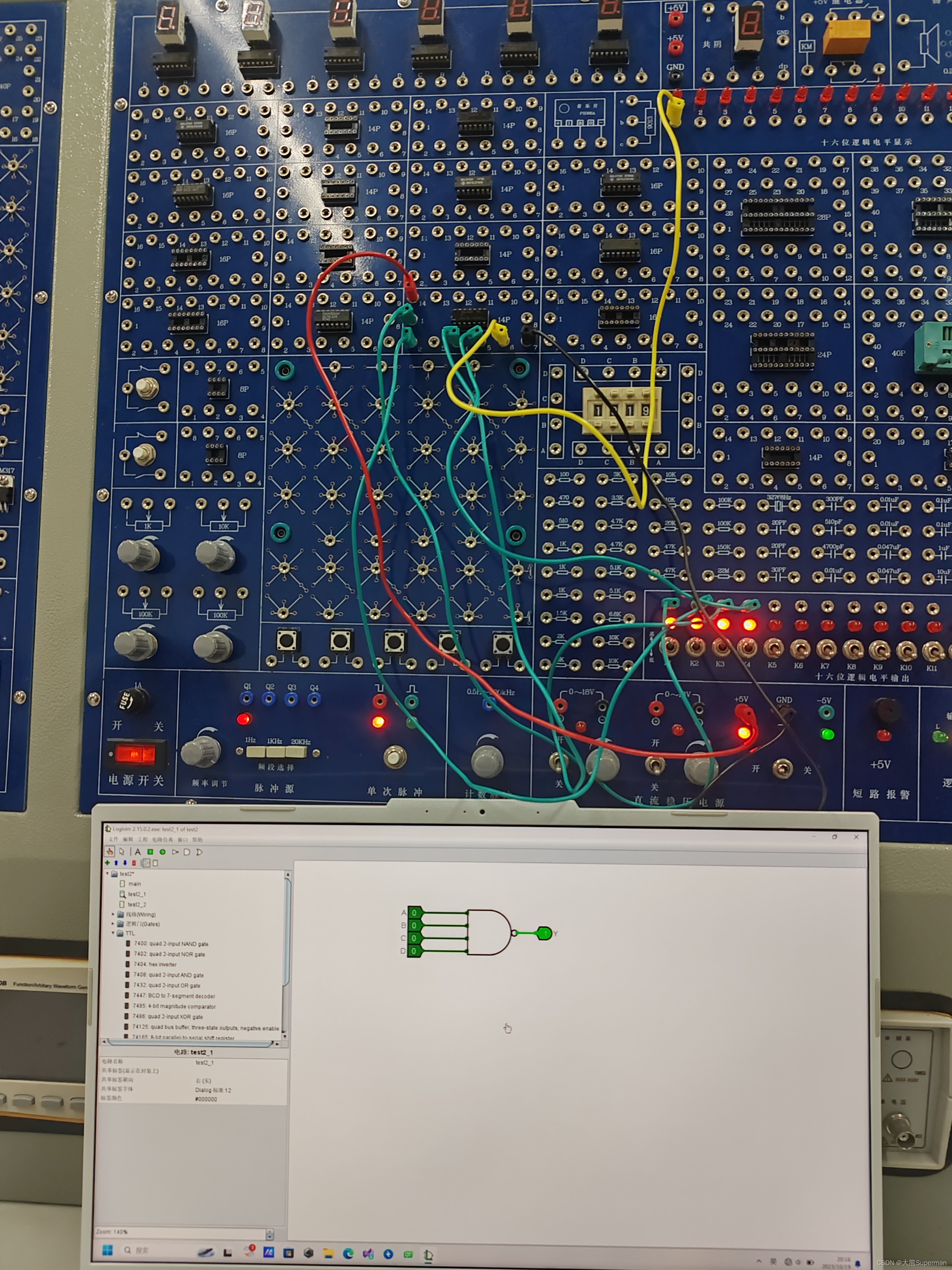

实验1实际电路图：

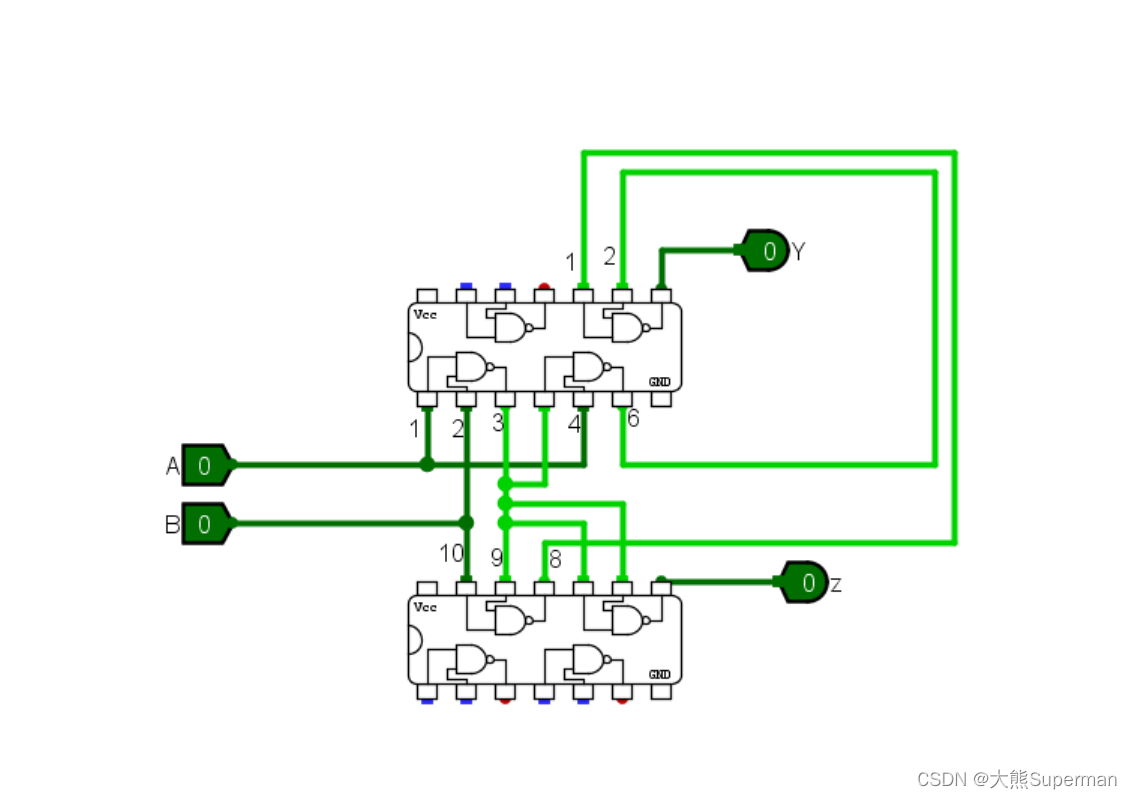

实验2仿真图：

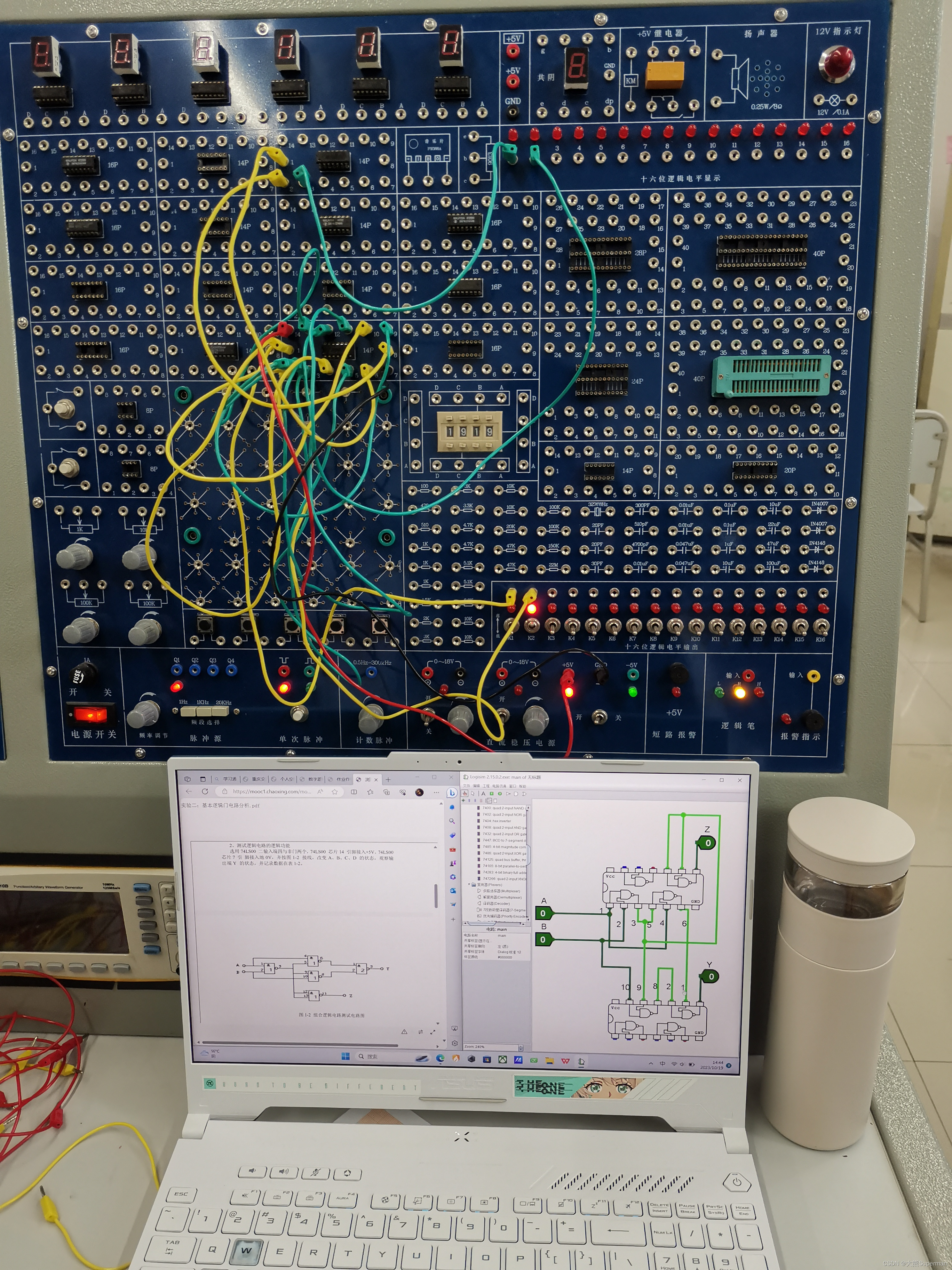

实验2实际电路图：
