硬件学习笔记（器件篇）—— 铝电解电容（三）

---

铝电解电容的ESR

铝电解电容的ESR比较大，这是我们都知道的结论。下面我们来讨论一下这个比较大到底是多大。

如何从手册得到ESR

所有厂家都没有标注铝电解电容的ESR，那我们如何知道呢？

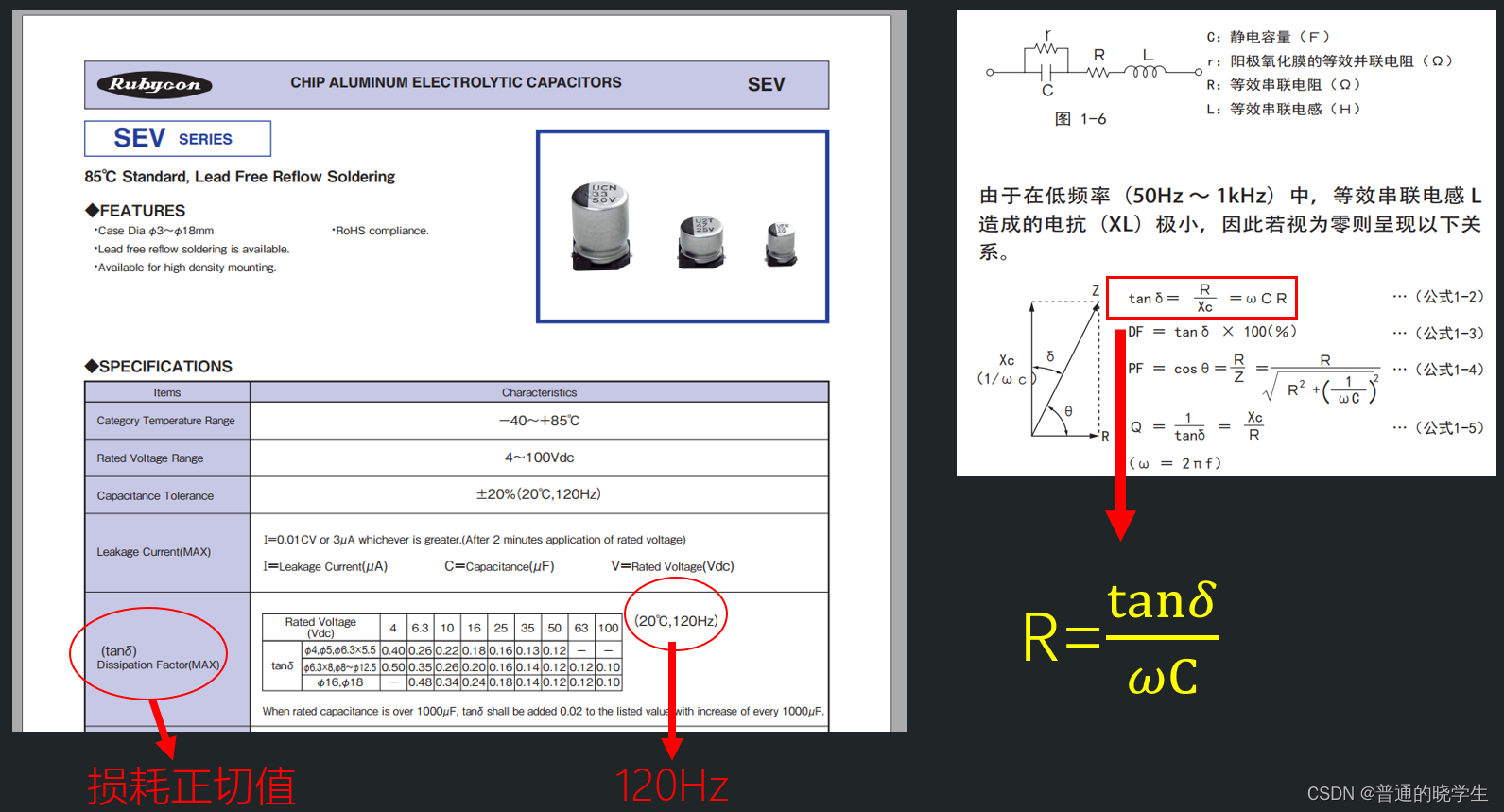

答案是损耗正切值。这个参数是120Hz下的，这个频率很低，这意味着电容的等效串联电感是可以忽略的，那么损耗正切值就等于wCR，根据这个公式，我们可以算出在120Hz下的具体的ESR值，需要注意的是，这个ESR是在120Hz下得到的，在其他频率就不是这个值了。

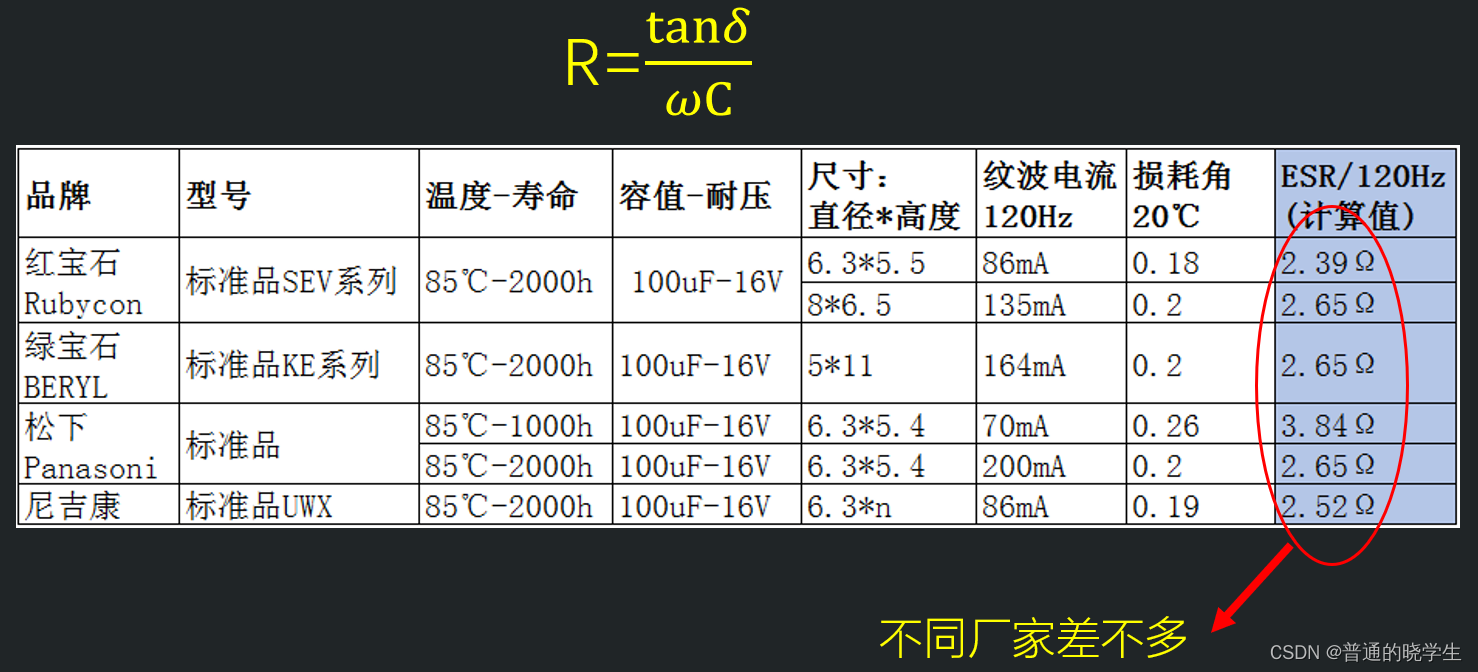

先来搞清楚120Hz下铝电解电容的ESR特点，我们对比各个厂家规格书，通过损耗角计算ESR：

可以看到相同耐压值的铝电解电容的损耗角都差不多。既然每个厂家通用型的铝电解电容的ESR值都是差不多的，那么我们就以红宝石为例，Rubycon 红宝石的普通铝电解电容ESR如下。
