本文深入探讨了雷达发射机的两大类型——连续波雷达发射机与脉冲信号发射机，详细解析了单级振荡式与主振放大式发射机的工作原理、优缺点及应用场景。同时，介绍了几种常见的雷达实例，如海基X波段雷达、气象雷达等，并解释了输出功率、发射机效率及冷却方式等关键概念。
1、连续波雷达发射机
2、脉冲信号发射机

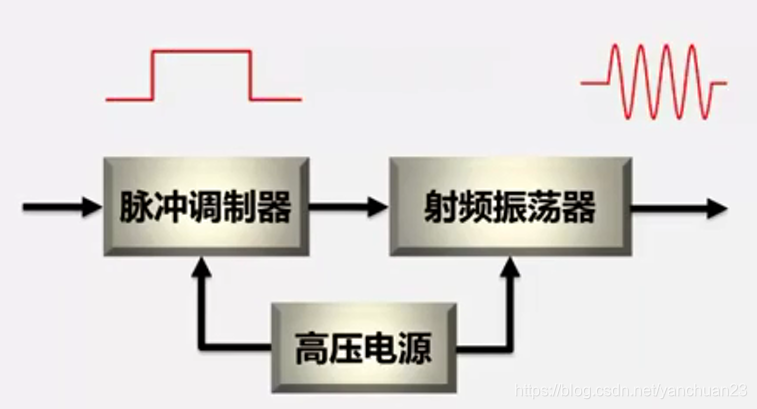

2.1、单级振荡式发射机
利用高速电子开关反复的接通和关断发射机中的高频振荡器，以此来产生高频率的电磁脉冲。
主要器件：磁控管。
优点：结构简单、功率较大、效率比较高；
缺点：频率稳定性差、脉冲之间不相参（每个脉冲的起始相位是随机的，磁控管无法满足）。
2.2、主振放大式发射机

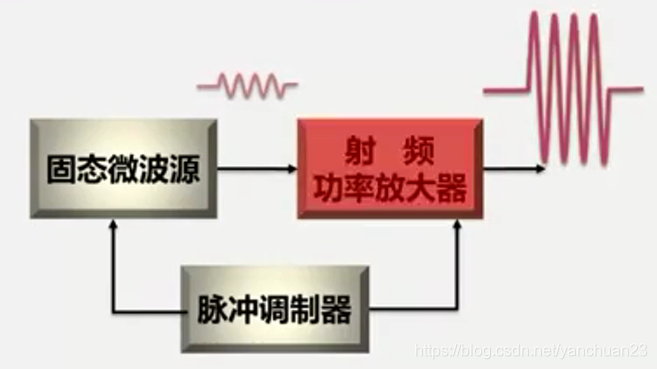

由固态微波源产生一个输出频率很稳定，但是输出信号功率比较低的信号；后面利用射频放大器对此信号进行逐级放大，输出大功率的脉冲。
主要器件：石英晶体振荡器；
优点：频率稳定性高、发射相参信号、输出信号功率强。

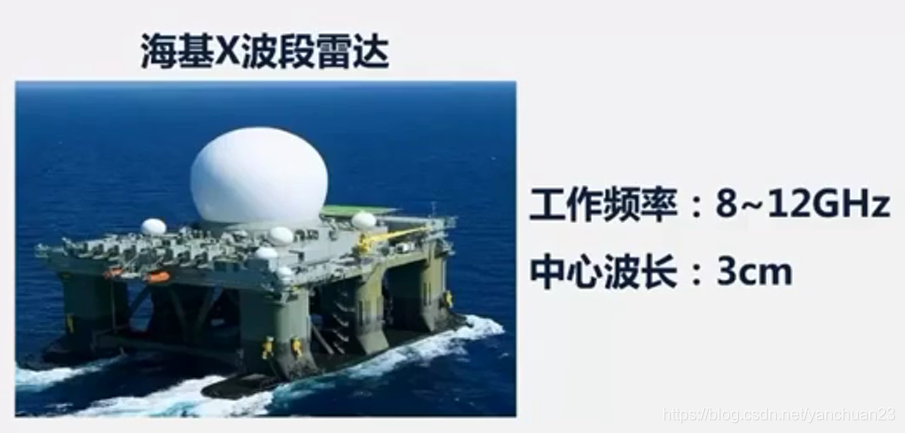

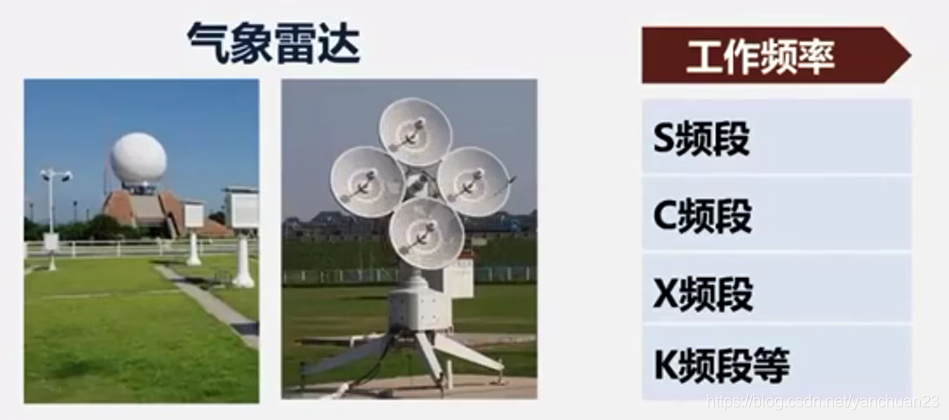

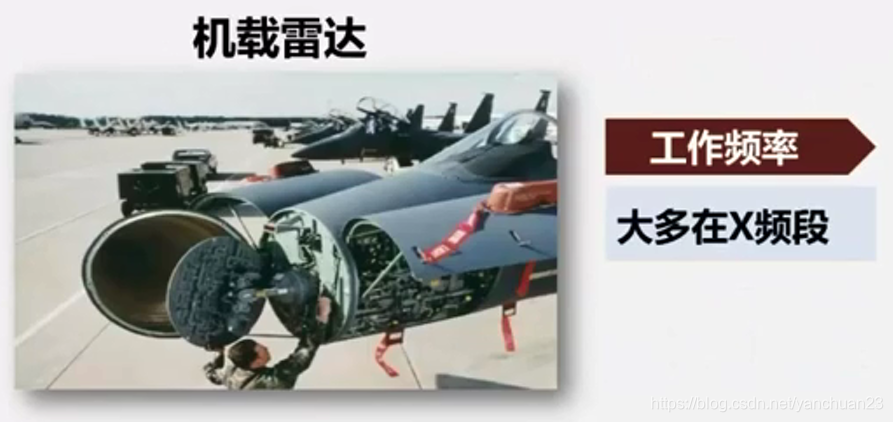

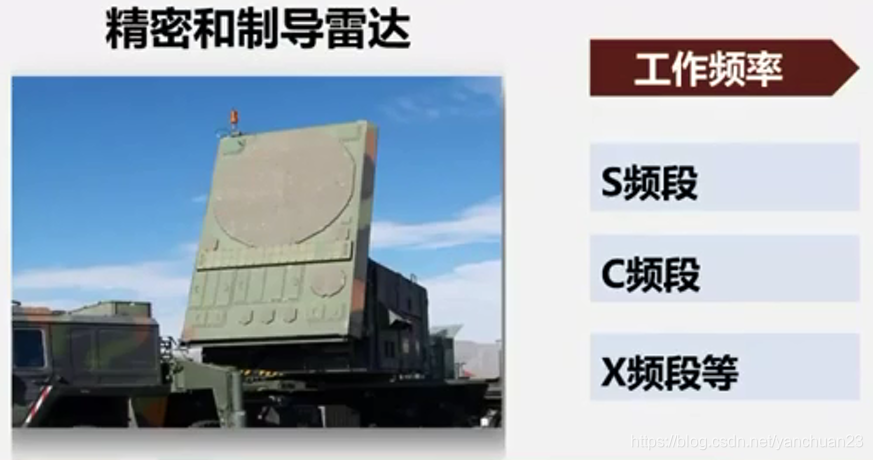

3、雷达实例
4、输出功率
峰值功率：是指雷达发射脉冲持续时间之内，输出功率的值；
平均功率：是指雷达在整个脉冲间隔之内（包括发射与间歇）平均输出功率。

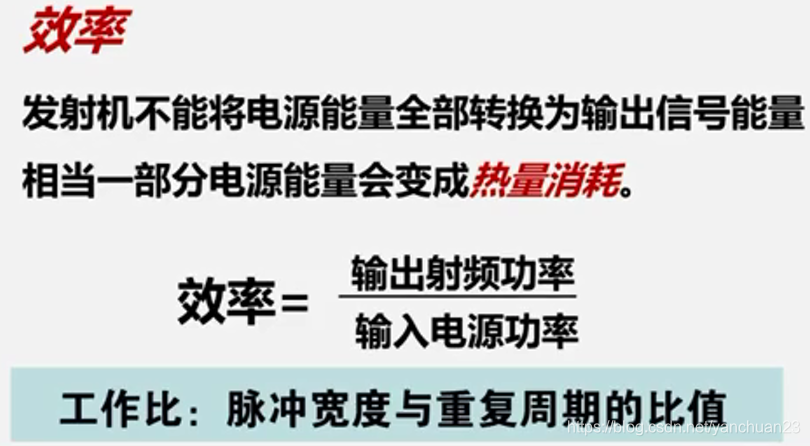

5、发射机的效率
6、雷达冷却方式

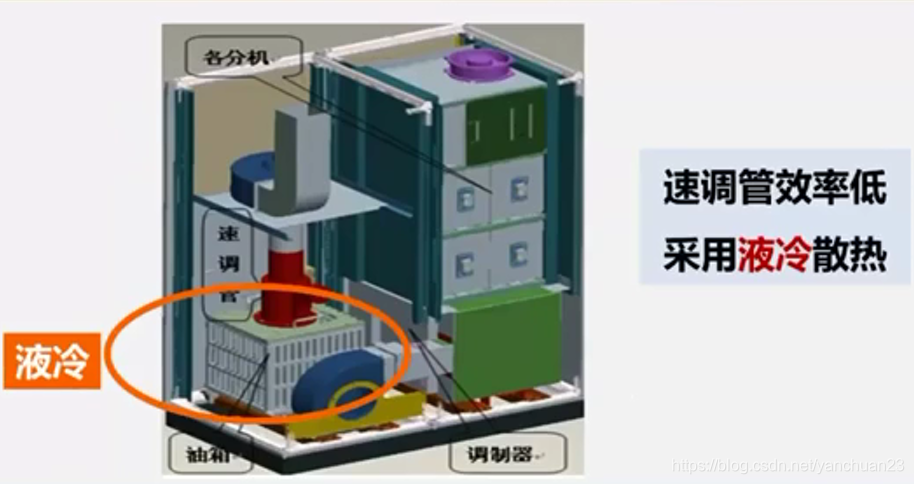

6.1、液冷

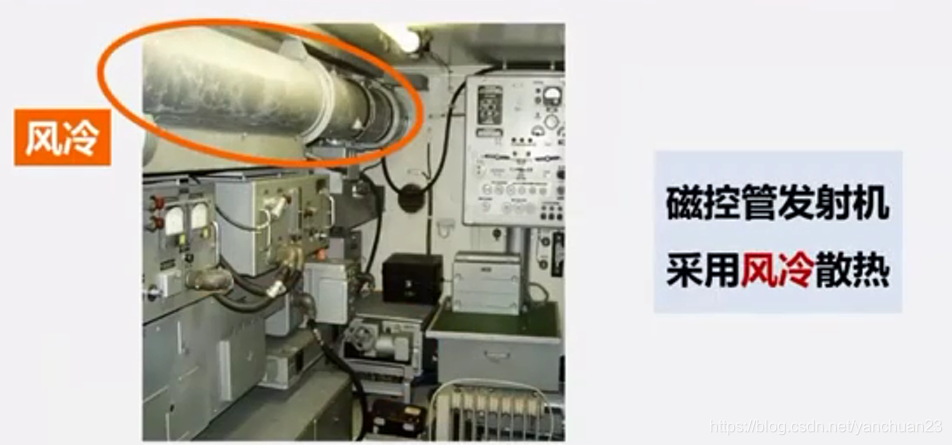

6.2、风冷
