医学图像分割之Attention U-Net

目录

一、背景

二、问题

三、解决问题

四、Attention U-Net网络结构

---

        简单总结Attention U-Net的操作：增强目标区域的特征值，抑制背景区域的目标值。抑制也就是设为了0。

一、背景

        为了捕获到足够大的、可接受的范围和语义上下文信息，在标准的CNN结构中，特征图被逐步下采样，以获得粗粒度的特征图，扩大感受野范围。粗粒度特征图能反应空间信息。虽然粗粒度特征图能在全局尺度上进行模型定位，反应组织间的关系，但是当目标是不同形状的小目标时，减少错正率保持着困难。所以要提高分割精度。

二、问题

1. 为提升精度，当前的分割框架依赖额外的预先定位模型，将任务分为目标定位和后续分割。
2. 全卷机网络FCNs和U-Net是常见的网络架构。尽管他们有很好的表征性能，但是他们的结构是多级级联CNN，级联框架提取ROI，对特定的ROI进行稠密预测。这种方式会导致计算资源和模型参数的冗余使用。使用级联的所有模型都会重复提取相似的低级特征。

三、解决问题

        为解决以上两个现状问题，本文提出了注意力门Attention Gate(AG)。本文将AG加入到U-Net的跳跃连接中，通过较粗粒度的特征图，获得语义上下文信息，进而对来自同层的encoder的特征图中不相关的特征进行抑制，提高模型对目标区域的灵敏度和准确性。（没有提取ROI，也实现了目标定位）

四、Attention U-Net网络结构

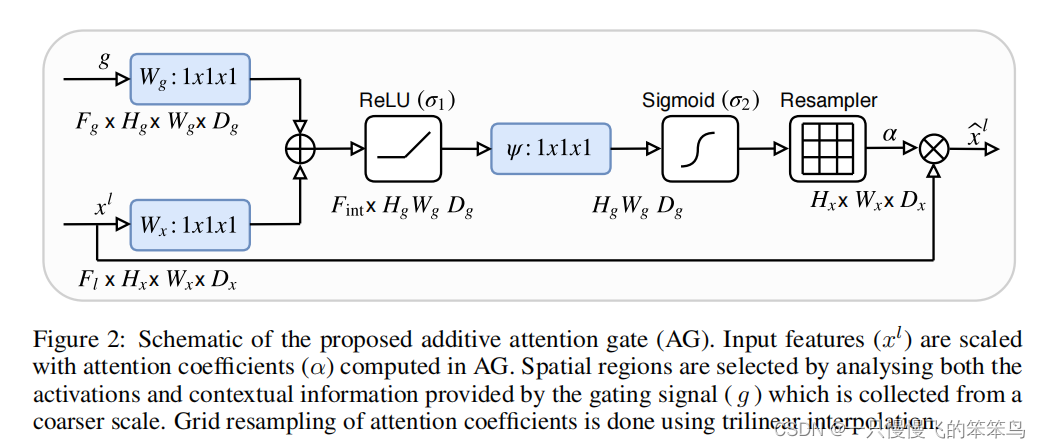

图1 AG的简图

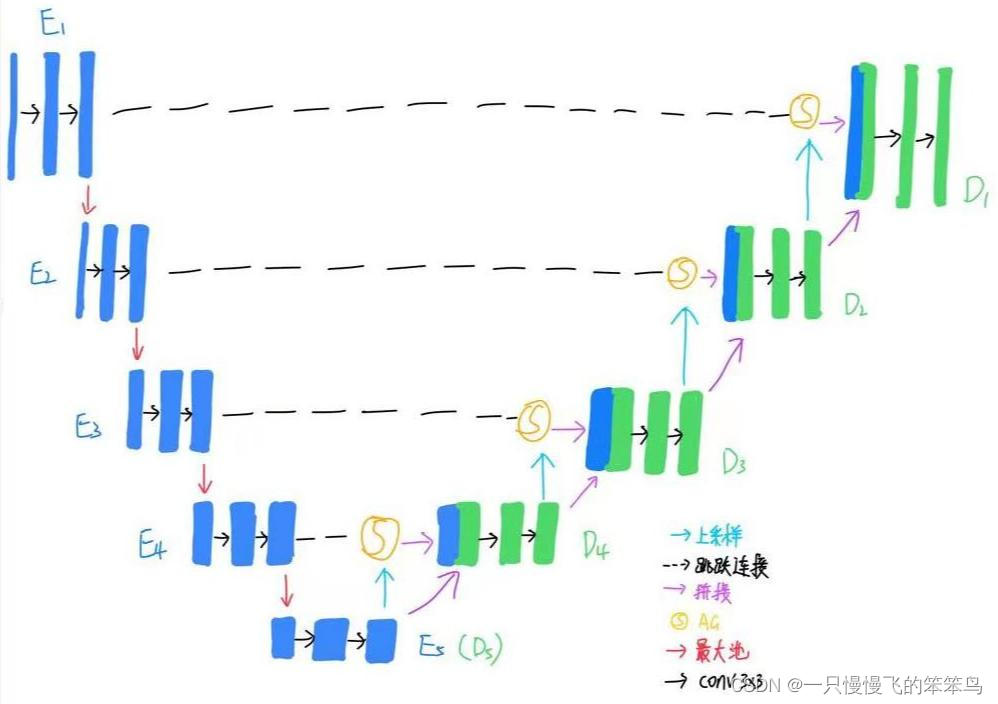

图2 AttentionU-Net网络结构

        Attention U-Net网络结构，即在U-Net的跳跃连接上加入了Attention Gate模块，通过跳跃连接提高显示特征。从粗粒度尺度上提取信息用在门控中，以消除跳跃连接中的无关的和噪声响应。AGs在前向过程和反向过程期间过滤神经元激活。背景区域的梯度在反向过程中向下加权，较浅区域的模型参数被更新。为减少AGs的训练参数量和计算复杂度，执行了线性变换。在较粗尺度上，AG提供器官的粗略轮廓。

        编码层和U-Net的编码层操作一样，此处不再过多讲解。详情见另一篇U-Net博客。

        解码层：拿D3举例子，来介绍每层的具体实现：

1. （对D4上采样，达到E3的分辨率）先D4上采样，得到de4，此时de4的特征数量由512至256；
2. （将D4、E3输入到AG中，即跳跃连接处的操作）然后将de4与E3输入到AG中，通过卷积操作，将de4的特征数量256降至128，E3的特征数量由256降至128，然后将de4与E3相加，得到psi，相加是为了对目标区域做增强操作，即将目标区域的特征值变大；然后对psi做relu操作，特征数量变为256，此时还称为psi。然后对psi通过卷积操作实现线性变换，特征数量由256变为1，做sigmoid操作，sigmoid的操作即结果非0即1，也就是将背景设为0，目标区域设为1, 即实现了背景抑制的目的，消除跳跃连接中无关的和噪声干扰，此时也实现了减少AG的训练参数量和计算复杂度，进一步得到psi。然后将最初的E3与此时的psi相乘，就得到了对最初的E3做了背景抑制的处理，此时的结果称为en3。（此步骤为AG的操作）
3. （此时是D3出的操作）将通过AG处理的en3与上采样后的de4进行拼接操作，此时特征数量由256变为512；之后做两次conv3*3，特征通道变为256，完成D3部分的操作。

         D1的最后，还有一个conv1*1，用来实现将特征数量由64变为需要的数量num_classes。

Attention U-Net的优势：

        没有多模型训练和大量的额外模型参数。
