💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

基于灵敏度分析的有源配电网智能软开关优化配置研究

一、灵敏度分析的基本原理及其在SOP优化中的应用

二、有源配电网与智能软开关的关键特性

三、基于灵敏度分析的SOP优化配置方法

1. 优化模型构建

2. 算法实现

3. 典型案例：IEEE 33节点系统

四、技术挑战与未来方向

1. 未解决的技术难点

2. 潜在改进方向

五、结论

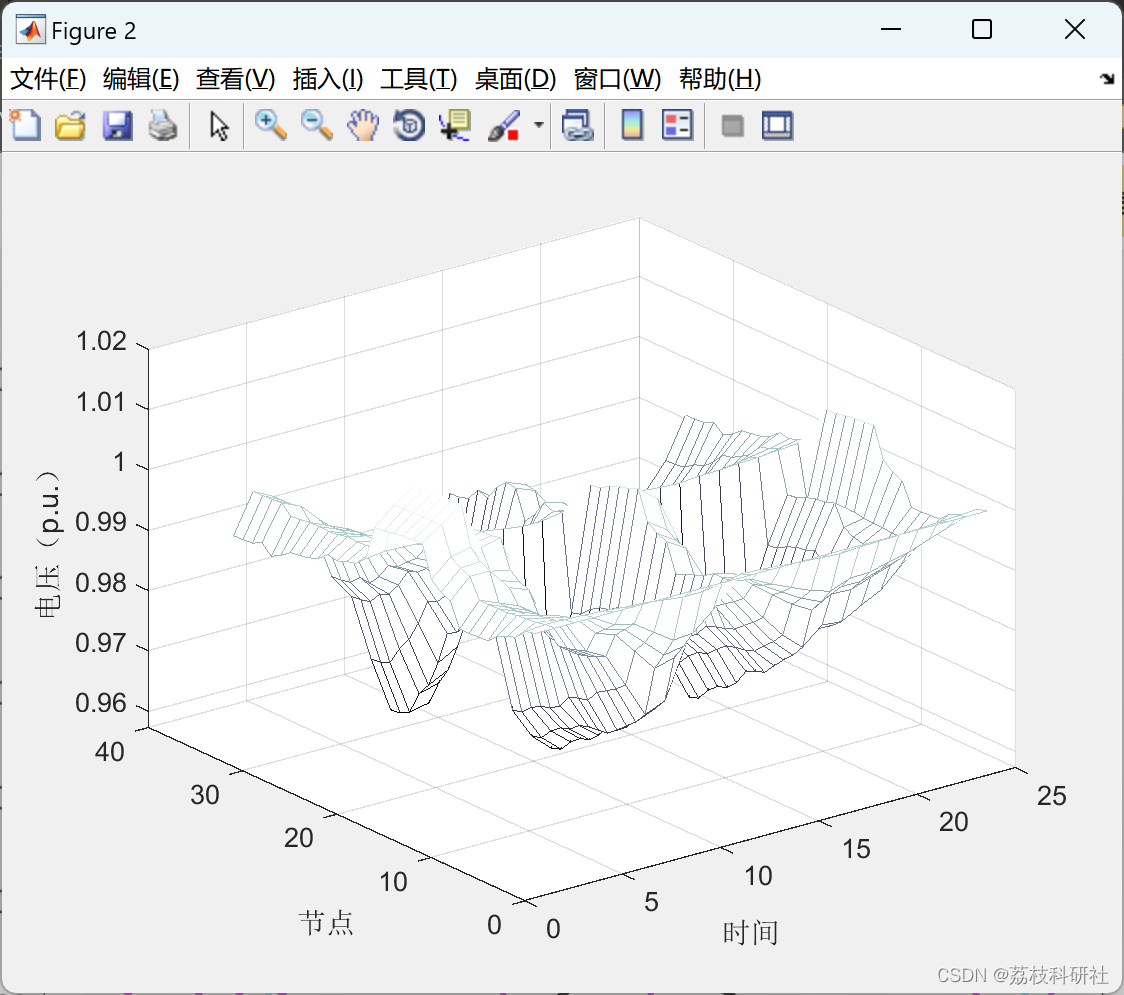

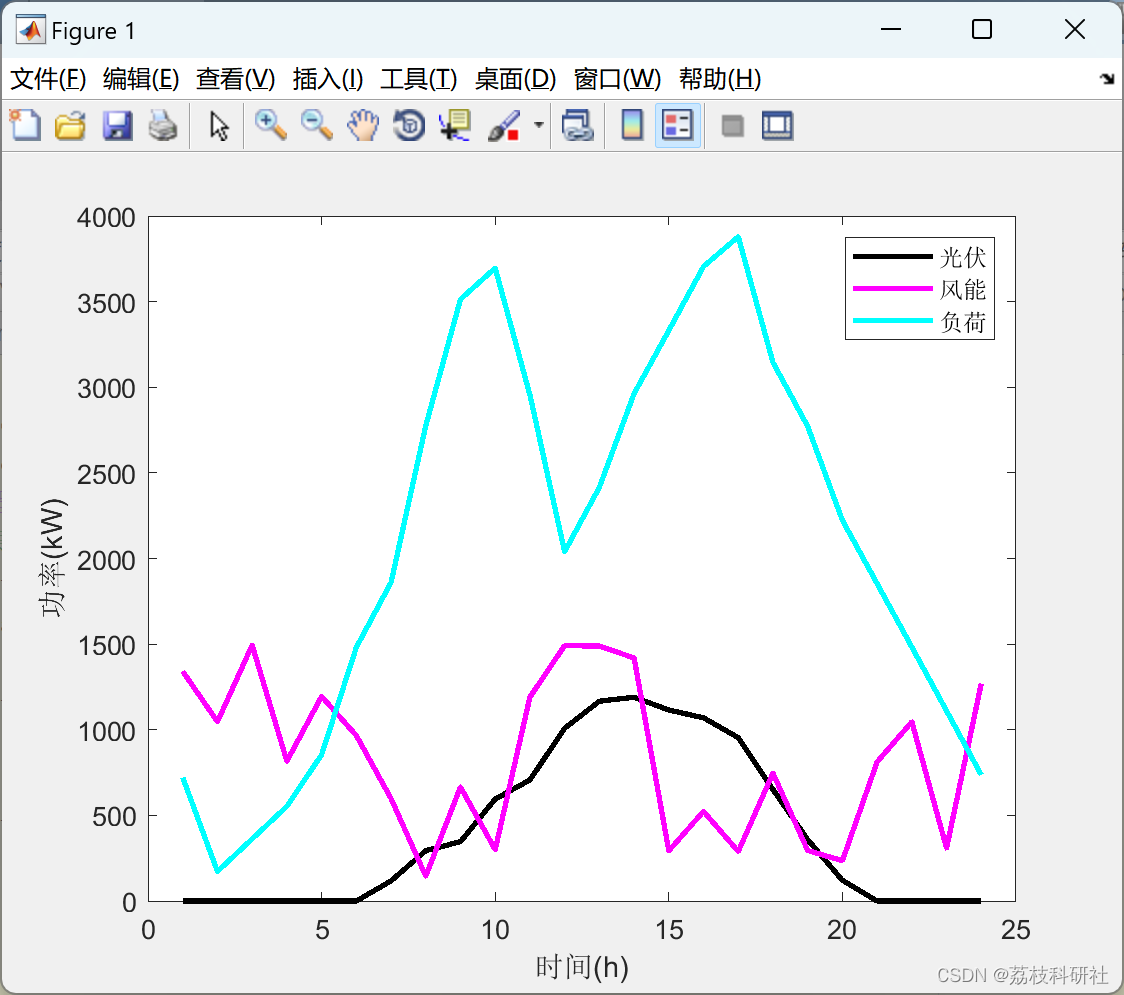

📚2 运行结果

2.1 不含SOP

2.2 SOP选址定容

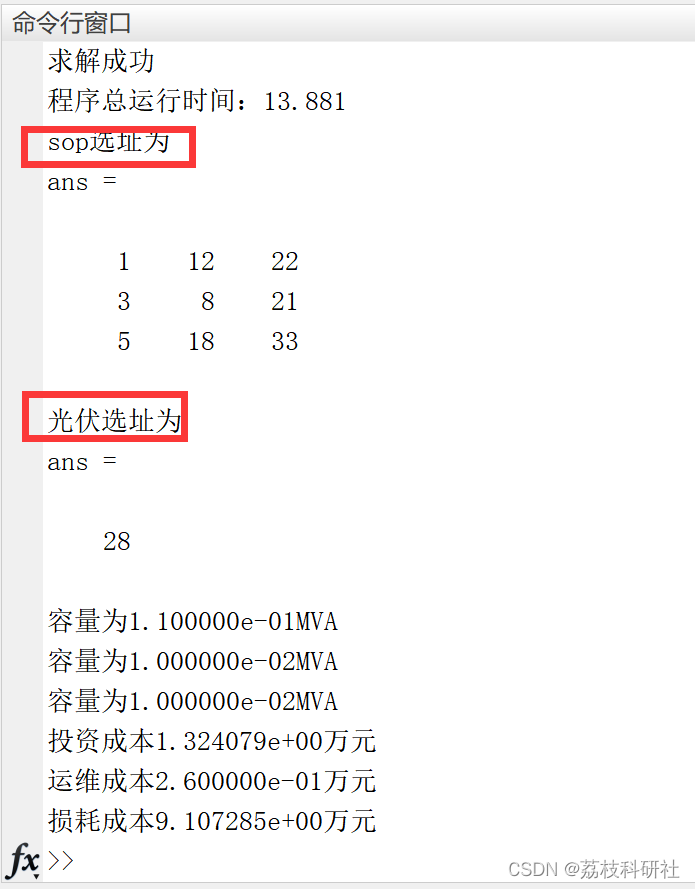

2.3 对比算例（含光伏选址）

🎉3 参考文献

🌈4 Matlab代码实现

💥1 概述

文献来源：

基于灵敏度分析的有源配电网智能软开关优化配置研究

智能软开关(soft open point , SOP)是一种电力电子装置,用于替代传统联络开关,能有效解决配电系统中功率调节能力不足的问题。SOP可在馈线之间实现快速、动态和持续的有功无功潮流控制,起到平衡负载潮流并优化系统电压分布的作用。SOP的应用提高了配电网潮流的可控性,可有效解决高渗透率DG接入配电网带来的一系列问题,从而改善系统运行的经济性、灵活性和可靠性。文献[4]分析了有源配电网中SOP的故障恢复作用。文献[5]对SOP在有源配电网中的电压无功控制进行了研究。文献[6]提出一种SOP与传统调节装置相协调。

的有源配电网电压无功协调控制方法。文献[7]提出一种基于SOP的三相不平衡有源配电网运行优化策略。上述文献均未涉及SOP在有源配电网中的优化配置。然而, SOP通常是全控型电力电子设备,其投资成本较高。因此,有必要针对SOP的选址与定容问题进行研究,以最小化其投资成本。
目前,针对有源配电网中SOP选址与定容的研究较少。文献[8-9]均是针对DG运行特性而对SOP进行规划。文献[10-11]不仅计及DG不确定性和波动性,在对SOP进行优化配置的同时亦对DG进行规划。文献[12]采用一种基于机会约束规划的方法对SOP进行选址定容。文献[13]通过快速失负荷风险公式提出一种考虑重要用户失负荷风险的方法对SOP进行配置。文献[14]提出一种与传统无功调节手段相协调的SOP规划方法,在给出SOP配置方案的同时优化变压器分接头挡位﹑电容器投入组数等传统调节变量。
在配电网中,SOP安装在相邻馈线之间用于替代联络开关,如图1所示。

SOP的实现主要基于全控型电力电子器件,针对SOP定容优化模型,所示的背靠背电压源型换流器( back to back voltagResource converter,B2B VSC)进行分析[28]。
SOP可以准确控制与其所连馈线的有功和无功功率,因而将2个换流器的有功和无功功率输出作为决策变量。尽管B2B VSC的运行效率很高,但在有功功率发生大规模转移时,2个换流器不可避免会产生损耗。因此,优化模型中考虑了换流器损耗系数。由于DC的隔离作用,2个换流器的无功功率输出相互独立,只需满足各自的容量约束即可选择PQ- VlQ控制作为SOP的控制模式。

一、灵敏度分析的基本原理及其在SOP优化中的应用

灵敏度分析是评估自变量变化对因变量影响程度的数学工具，在电力系统中分为静态灵敏度与轨迹灵敏度两类。静态灵敏度关注稳态参数（如节点功率对支路潮流的敏感性），而轨迹灵敏度则研究动态响应（如频率、电压对控制参数的敏感度）。在SOP优化配置中，灵敏度分析的核心作用包括：

选址决策：通过计算节点电压、功率损耗对SOP安装位置的灵敏度，快速识别对系统稳定性影响最大的候选位置。例如，结合分布式电源（DG）出力时序特性，改进灵敏度方法可量化不同位置对电压分布的改善潜力。
容量优化：利用特征值灵敏度评估SOP容量调整对系统动态稳定性的影响，避免过投资。例如，通过计算系统特征值对SOP容量的一阶灵敏度，确定容量调整量与稳定性提升的边际效益。
多目标权衡：在投资成本、运行损耗、电压偏差等多目标优化中，灵敏度矩阵可量化各目标间的耦合关系，指导帕累托前沿的搜索。
