Allegro实用技巧之添加阵列过孔（一）

最新推荐文章于 2025-03-07 10:32:36 发布

置顶 zhang_bi01

最新推荐文章于 2025-03-07 10:32:36 发布

阅读量2w

点赞数 18

文章标签：经验分享

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/zhang_bi01/article/details/106399996

版权

本文介绍了一种在PCB设计中快速放置阵列过孔的方法，通过使用菜单Place-ViaArrays-Matrix，结合Option侧边栏参数设置，可以轻松实现阵列过孔的自动放置，提高设计效率。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

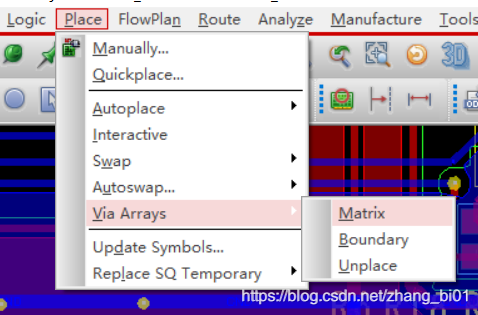

1、选择菜单Place→Via Arrays→Matrix
在这里插入图片描述

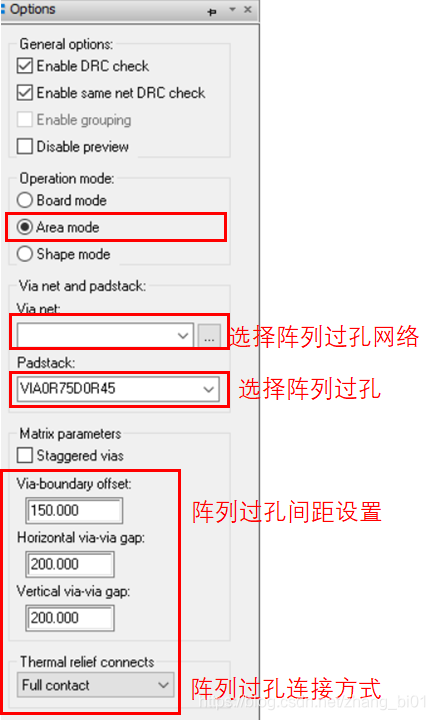

2、Option 侧边栏参数设置

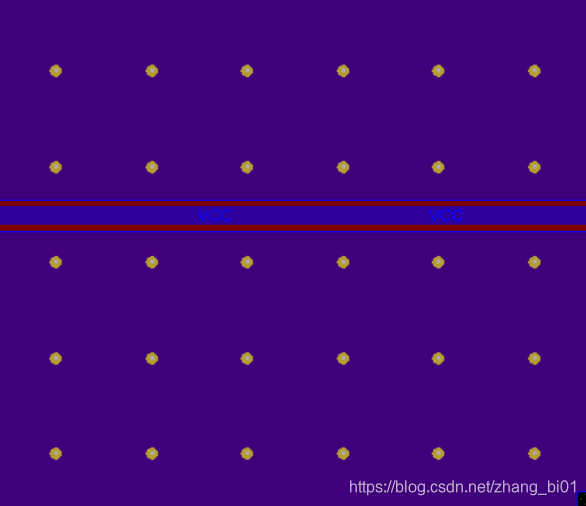

3、设置完成在后再在PCB上绘制一区域后，则阵列过孔自动放置放置完成，单击左键完成放置，然后done完成阵列过孔放置。
