文章讲述了在国产化需求下，将进口Flash替换为复旦微的EFM25QU256和EFM25QL256型号，并详细说明了如何在FPGA中设置单线模式，修改Linux内核以支持新Flash，以及避免使用jffs2文件系统的问题，最后介绍了设备树配置和启动后的格式化步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、背景介绍

现在为了全国产化需要，之前所有的进口flash全部要换成国产flash

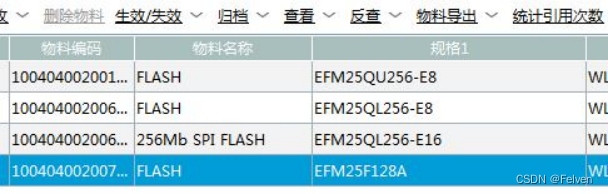

2、复旦微flash型号

其中EFM25QU256和EFM25QL256对标winbond的w25q256 nor flash

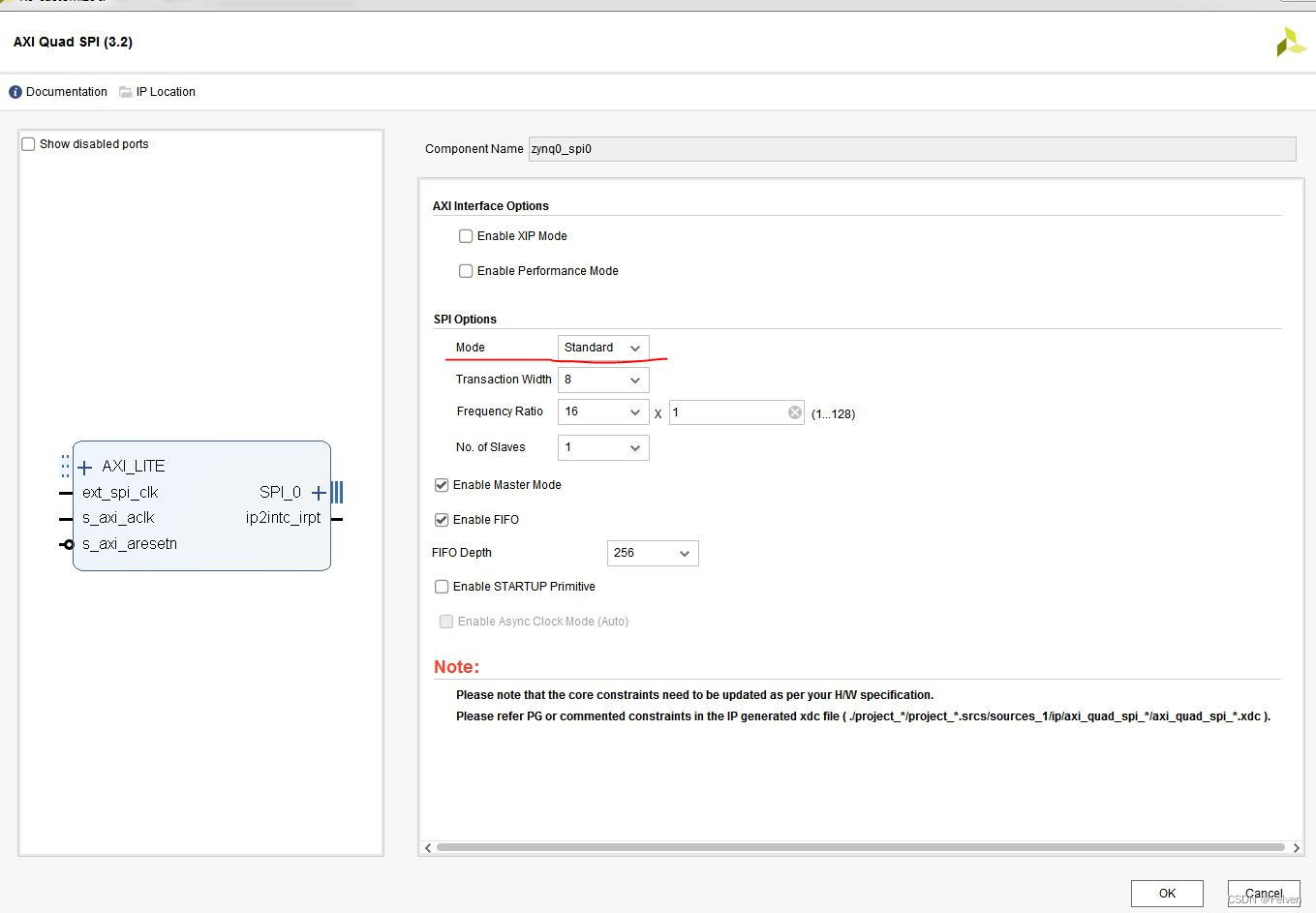

3、FPGA设置

复旦微flash只支持单线模式，当使用PL侧的IP核访问时，需要设置模式为standard



4、内核修改

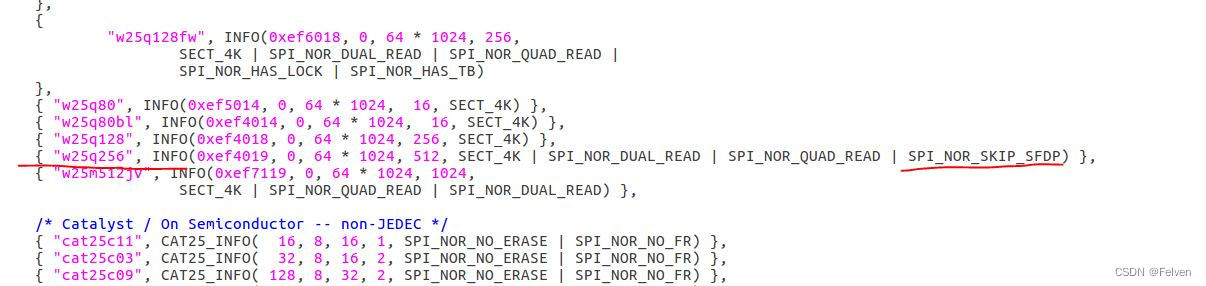

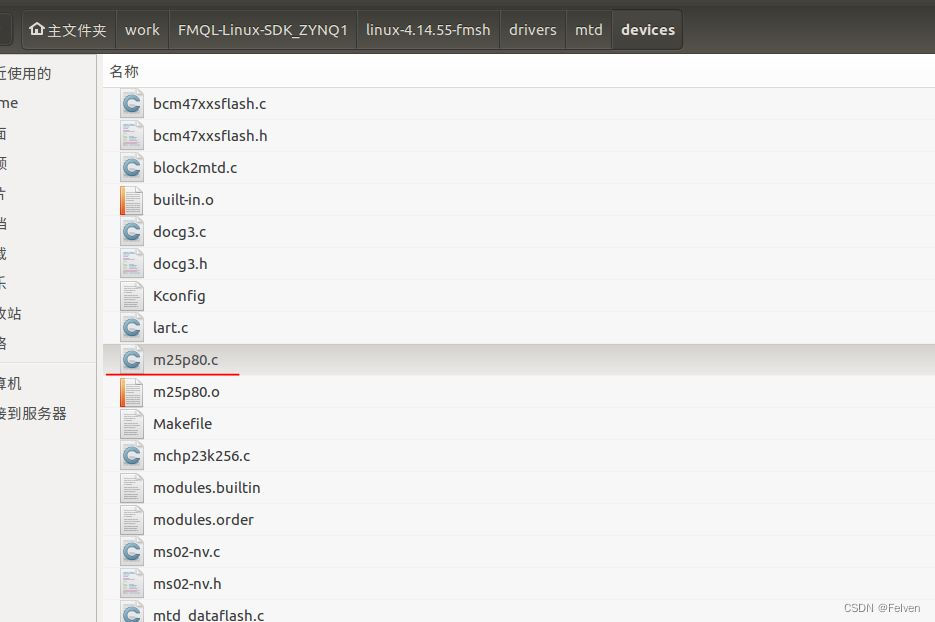

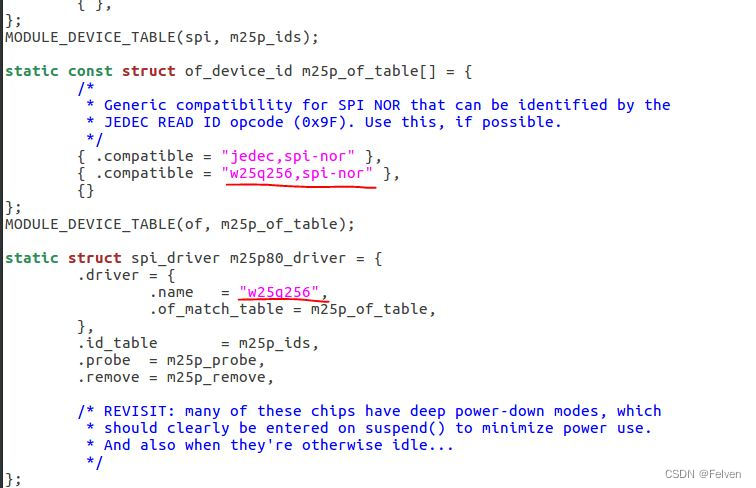

内核中修改m25p80.c，设置兼容的flash型号

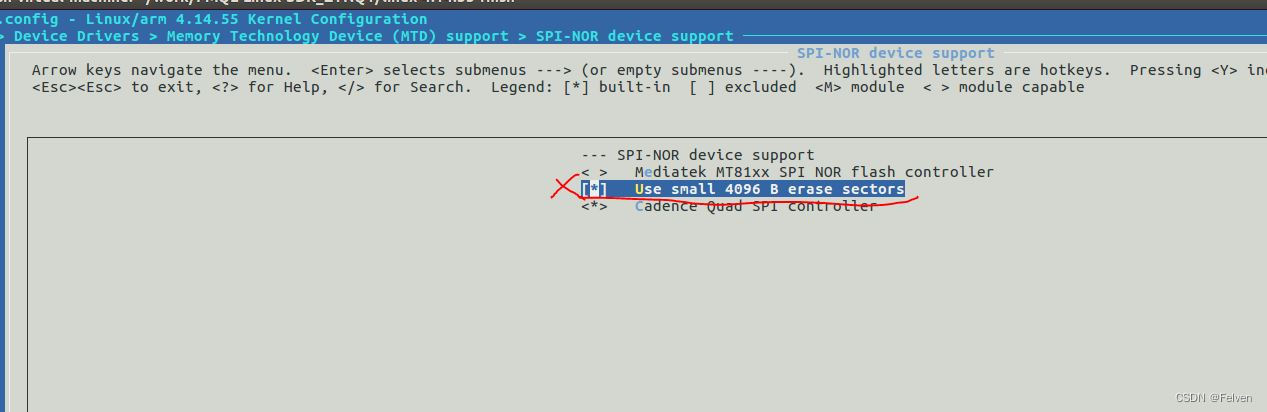

同时复旦微flash推荐使用jffs2文件系统，根据复旦微的说明，linux下使用jffs2文件系统时对4KB擦除支持不好，建议去掉





然后编译内核即可。

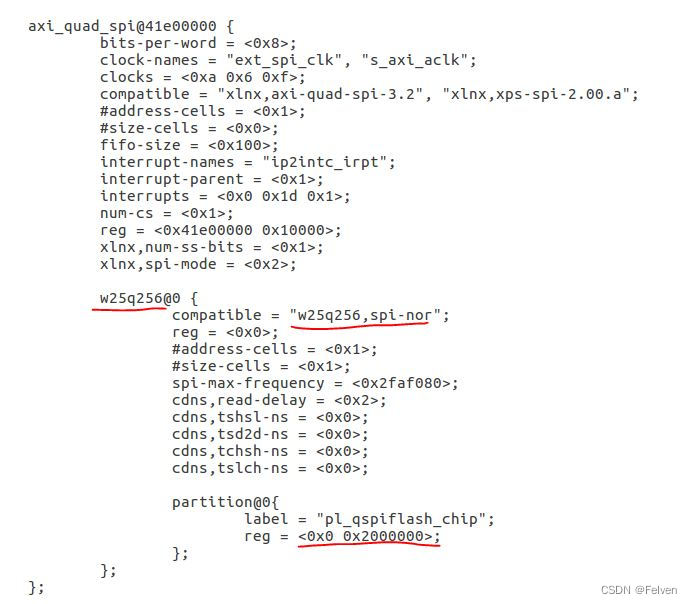

5、devicetree设置

由于复旦微flash是挂载在PL侧的，设备树中节点与驱动中的名称进行匹配



6、格式化

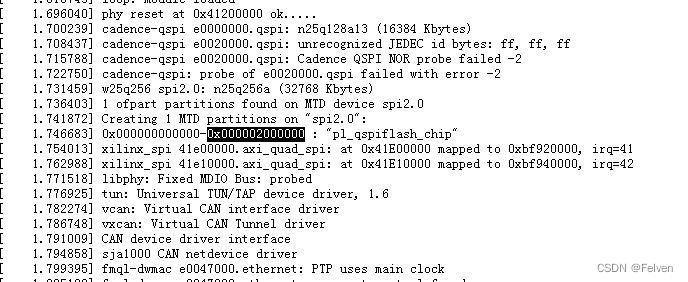

启动后，可以看到系统已经挂载上了



可以使用标准的jffs2格式化命令进行格式化操作

flash_erase /dev/mtd1 0 0

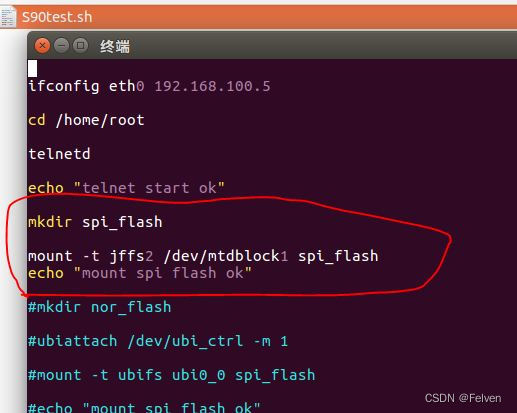

然后再重启挂载文件系统即可，可以通过修改ramdisk内的上电自启动脚本实现。
