什么是临界区？

在多线程实时系统中，多个线程操作/访问同一块区域（代码），这块代码就称为临界区。

例如一项工作中的两个线程：一个线程从传感器中接收数据并且将数据写到共享内存中，同时另一个线程周期性的从共享内存中读取数据并发送去显示，下图描述了两个线程间的数据传递：

如果对共享内存的访问不是排他性的，那么各个线程间可能同时访问它，这将引起数据一致性的问题。

例如，在显示线程试图显示数据之前，接收线程还未完成数据的写入，那么显示将包含不同时间采样的数据，造成显示数据的错乱。

临界区的问题

在 RT-Thread 里面，这个临界段最常出现的就是对全局变量的操作。下面我们以一个全局变量为例演示多线程系统中的临界区问题：

#include <rtthread.h>
#include <rtdevice.h>
#include <board.h>

#define  TEST1_STACK_SIZE	 512
#define  TEST1_THREAD_PRIORITY	 25
#define  TEST1_TIMESLICE 	 2

#define  TEST2_STACK_SIZE	 512
#define  TEST2_THREAD_PRIORITY	 24
#define  TEST2_TIMESLICE  	 1

uint32_t gulTmp = 0;

/* test1线程入口函数 -------------------------------------------------------------------------*/
static void test1_thread_entry(void *parameter)
{
  uint16_t i = 0;

  rt_kprintf("gulTmp = %d\n", gulTmp);
  for (i = 0; i < 10000; i++)
  {
    gulTmp++;
  }
  rt_kprintf("gulTmp = %d\n", gulTmp);
}

/* test2线程入口函数 -------------------------------------------------------------------------*/
static void test2_thread_entry(void *parameter)
{
  rt_thread_delay(1);
  gulTmp++;
}

/* 主函数 ----------------------------------------------------------------------------------*/
int main(void)
{
    /* 定义线程句柄 */
    rt_thread_t tid;

    /* 创建动态test1线程 ：优先级 25 ，时间片2个系统滴答，线程栈512字节 */
    tid = rt_thread_create("test1_thread",
              test1_thread_entry,
              RT_NULL,
              TEST1_STACK_SIZE,
              TEST1_THREAD_PRIORITY,
              TEST1_TIMESLICE);

    /* 创建成功则启动动态线程 */
    if (tid != RT_NULL)
    {
    	rt_thread_startup(tid);
    }

    /* 创建动态test1线程 ：优先级 24 ，时间片1个系统滴答，线程栈512字节 */
    tid = rt_thread_create("test2_thread",
              test2_thread_entry,
              RT_NULL,
              TEST2_STACK_SIZE,
              TEST2_THREAD_PRIORITY,
              TEST2_TIMESLICE);

    /* 创建成功则启动动态线程 */
    if (tid != RT_NULL)
    {
    	rt_thread_startup(tid);
    }

    return 0;
}

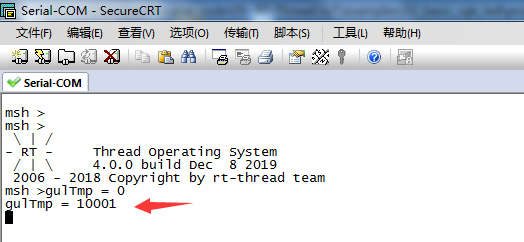

创建两个测试线程test1、test2，这两个线程都有对全局变量gulTmp进行+1操作，编译、下载、运行得到的结果为：

我们期望gulTmp的结果为10000，而实际得到的gulTmp的值却为10001，那是因为test2线程的优先级高于test1线程，因此test2线程优先执行。

test2线程首先挂起1个时间片，test2挂起期间内核调度执行test1线程，在1个时间片之后，test2线程被唤醒，此时test2线程的优先级最高的，test2线程打断test1线程，所以最终临界区变量gulTmp的结果为10001。

从以上结果中可以看到，当公共资源在多个线程中公用时，如果缺乏必要的保护错误，最后的输出结果可能与预期的结果完全不同。

IPC机制

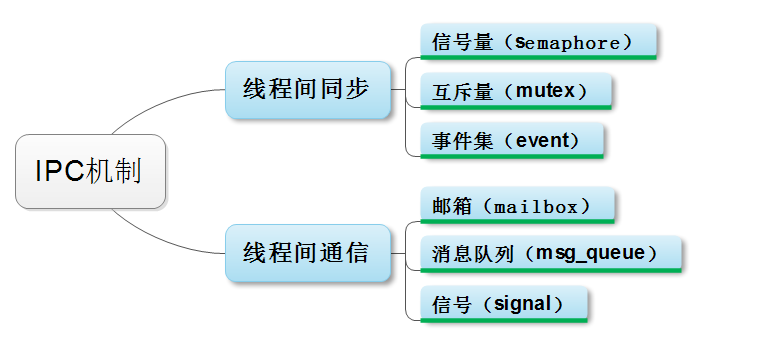

为了解决这样的问题，RT-Thread引入了IPC机制（Inter-Process Communication）：

其核心思想都是：在访问临界区的时候只允许一个 (或一类) 线程运行。进入/退出临界区的方法有：关闭中断和调度器上锁。我们可通过这两种简单的途径来禁止系统调度，防止线程被打断，从而保证临界区不被破坏。

1、关闭中断

线程中关闭中断保护临界区的结构如下：

void test1_thread_entry(void* parameter)
{
    rt_base_t level;

    while(1)
    {
        /* 关闭中断*/
        level = rt_hw_interrupt_disable();
        /* 以下是临界区*/
        . . . .
        /* 关闭中断*/
        rt_hw_interrupt_enable(level);
    }
}

所有线程的调度都是建立在中断的基础上的，拿 CM3 核来举例：在 cm3 处理器上，所有的调度条件满足后(不管是在任务还是在中断中)系统会触发pendsv 中断，在 pensv 中断中去执行调度工作。所以，当我们关闭中断后，系统将不能再进行调度，线程自身也自然不会被其他线程抢占了。

2、调度器上锁

锁住调度器以保护临界区的结构如下：

void test1_thread_entry(void* parameter)
{
    . . .
    while(1)
    {
        /* 调度器上锁，上锁后，将不再切换到其他线程，仅响应中断 */
        rt_enter_critical();
        /* 以下进入临界区 */
        . . . .
        /* 调度器解锁 */
        rt_exit_critical();
    }
}

把调度器锁住也能让当前运行的任务不被换出，直到调度器解锁。但和关闭中断有一点不相同的是，对调度器上锁，系统依然能响应外部中断，中断服务例程依然有可能被运行。

所以在使用调度器上锁的方式来做任务同步时，需要考虑好，任务访问的临界资源是否会被中断服务例程所修改，如果可能会被修改，那么将不适合采用此种方式作为同步的方法。

以上就是本次的笔记分享，如有错误欢迎指出！谢谢。欢迎收藏、转发、在看~

参考资料：

《RT-Thread编程指南》
《RT-Thread 内核实现与应用开发实战指南》
《一起来学 RT-Thread 教程连载》
