[CVPR 2019] PointRCNN: 3D Object Proposal Generation and Detection from Point Cloud

零、概要

• 论文: PointRCNN: 3D Object Proposal Generation and Detection from Point Cloud
• 标签: CVPR 2019; Lidar detection
• 代码: https://github.com/sshaoshuai/PointRCNN
• 作者: Shaoshuai Shi, Xiaogang Wang, Hongsheng Li
• 机构: CUHK
• 笔者整理了一个最近几年250多篇点云的论文列表，欢迎大家一块学习交流。

在本文中, 作者提出了PointRCNN用于在原始点云中做3D目标检测。整个框架包括两个阶段: stage-1用于以bottom-up的方式生成3D候选框, stage-2在规范(canonical)坐标系细化候选框, 来获得最终的检测结果。Stage-1子网络通过把点云中的点分割成前景点和背景点, 直接从点云中以bottom-up的方式产生少量的高质量的候选框; Stage-2子网络把stage-1子网络产生的每一个候选框中的points变换到规范坐标系来更好的学习局部空间特征, 并结合stage-1产生的语义特征用于精确的预测框和置信度的细化。PointRCNN仅用点云作为输入, 在KITTI上达到SOTA, 远超其它模型。

一、论文的出发点和贡献

现有的3D Lidar 检测方法分为两大类: (1) 把点云投影到bird’s view, frontal view 或 3D voxels, 这种方法会带来信息损失; (2) 利用2D检测算法提供候选框, 再利用候选框cropped的点云在3D点云中预测3D box, 这种方法依赖于2D检测器的性能, 不能利用3D信息产生候选框。

然而, 直接在无规则的点云中做检测需要面对巨大的搜索空间。作者注意到在无人驾驶的场景中, 3D boxes是彼此分离的, 直接提供了3D语义分割的mask。基于这个观察, 作者提出了直接在点云中做检测的2阶段的3D检测框架PointRCNN。

论文的主要贡献在于: (1) 作者提出了在点云中以bottom-up方式产生候选框的算法; (2) 提出了在规范坐标系下进行3D boxes细化模块; (3) 提出了bin-based box回归; (4) 基于上述3点, 提出的PointRCNN在KITTI数据集中达到了SOTA。

二、论文的方法

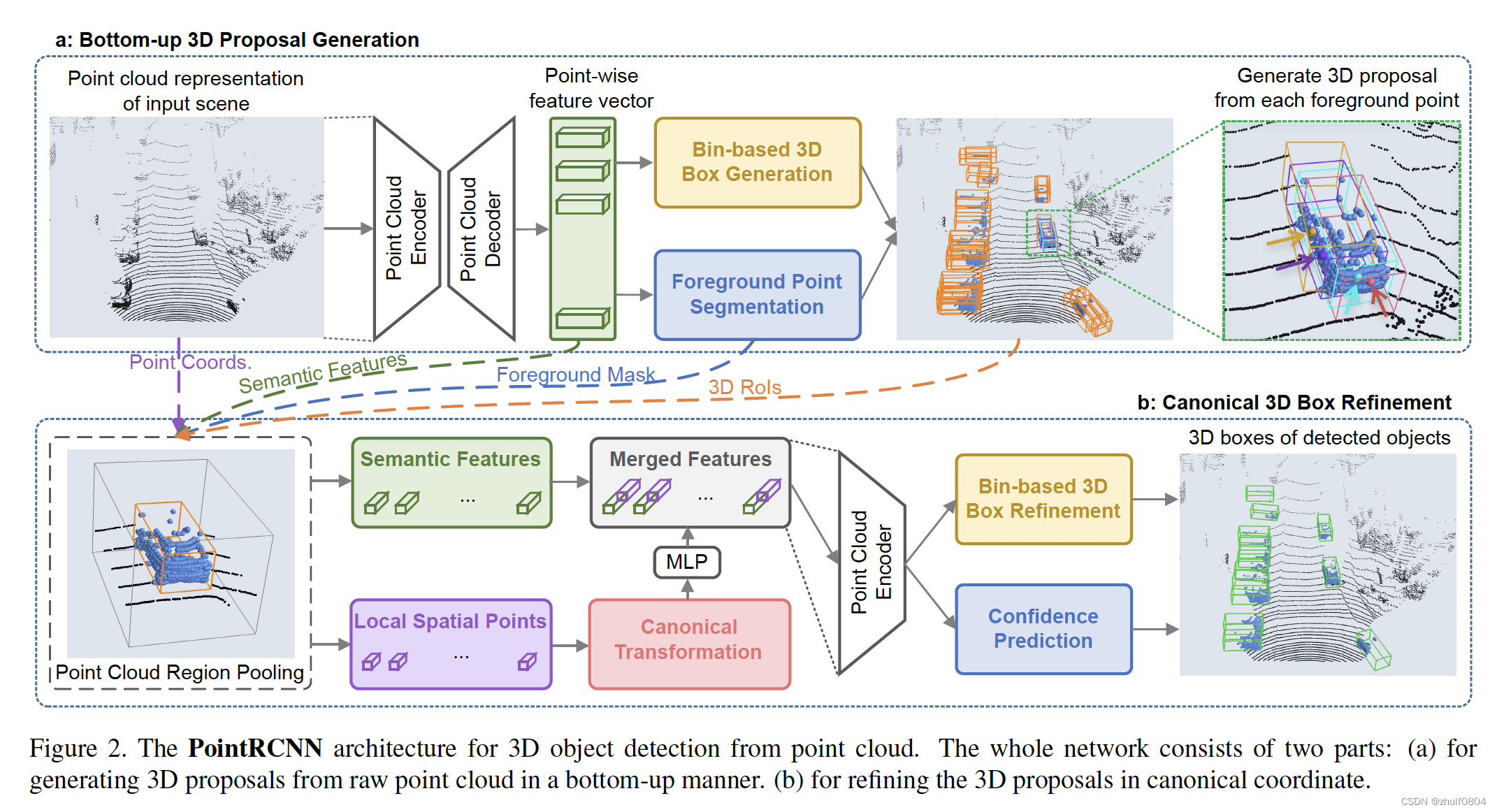

PointRCNN包括连个阶段, 如Figure 2所示, stage-1用于候选框生成, stage-2用于候选框细化和分类

2.1 stage-1: 候选框生成

• Backbone: Stage-1如Figure 2(a)所示, 它的输入是原始点云, 经过encoder和decoder (论文中采用的是PointNet++), 提取每个point的语义特征$\mathbf{f}\in {\mathbb{R}}^C$。
• 前景点分割head预测每一个point属于前景点的概率。其GT是由gt box决定的: 在3D box中的点认为是前景点, 否则是背景点。

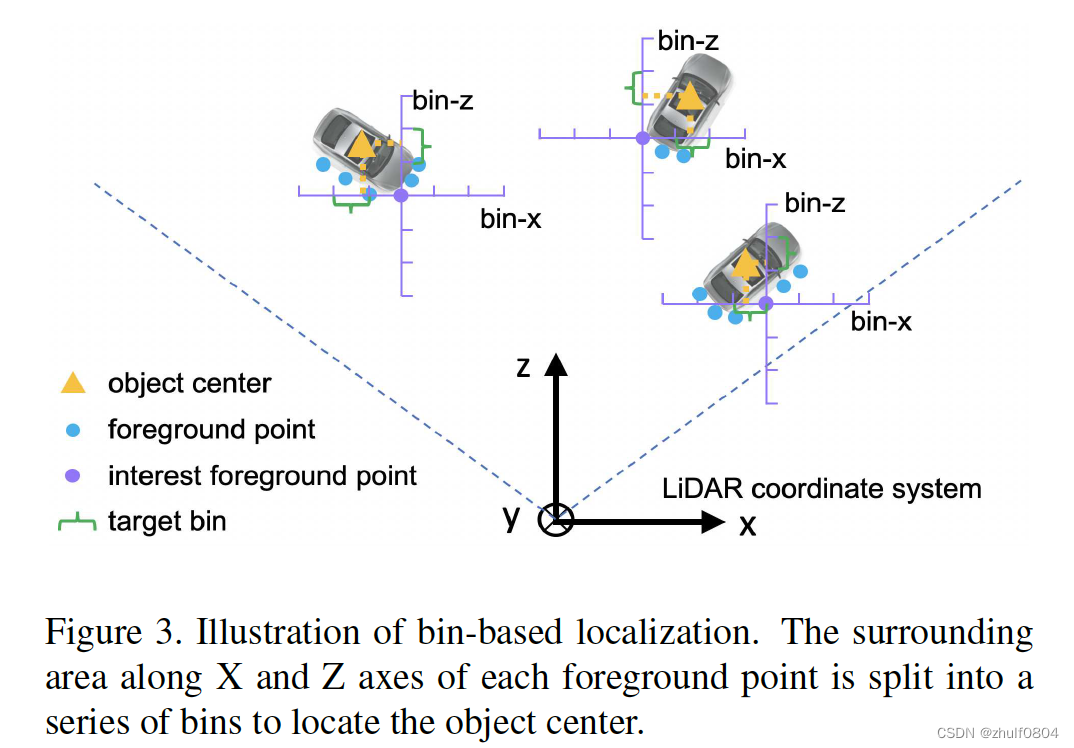

• 候选框生成head基于每一个前景点预测bbox $(x,y,z,h,w,l,\theta )$。为了召回更多的候选框, 作者设计了bin-based的方式预测$x,y$的偏移量, 如Figure 3所示, 而不是直接回归$x,y$的偏移。

先看看直接回归$x$的偏移是如何做的: 设前景点$(x^{(p)},y^{(p)},z^{(p)})$及GT候选框中心点$(x^p,y^p,z^p)$, 直接回归$x$的偏移方式是预测$x^p-x^{(p)}$。但这种方式虽然简单, 但也有可能会因为$x^p-x^{(p)}$值较大而较难回归。Bin-based预测$x$的偏移有些类似于对角度$\theta$的预测, 即将偏移量分成多个bins, 每个bin的长度是$\delta$, 判定$x^p-x^{(p)}$落在哪个bin(分类)及相对于这个bin的残差(回归)。因此对$(x,y,z)$偏移量预测的真值如下公式(2)所示。

对于$(h,w,l)$直接回归相对于当前类平均box尺寸的残差项$({\text{res}}_h^{(p)},{\text{res}}_l^{(p)},{\text{res}}_w^{(p)})$, 角度$\theta$预测方式如$(x,y)$类似(bin的分类和回归残差项)。

• 损失函数:

前景点/后景点的分类采用focal loss:

$${\mathcal{L}}_{focal}(p_t)=-{\alpha }_t(1-p_t{)}^{\gamma }log(p_t),$$
对于前景点$p_t=p$, 对于背景点$p_t=1-p$。

bbox loss 包括对$(x,y,\theta )$的分类和回归损失, 对$(z,h,w,l)$的归回损失，如公式(3)所示。

通过stage-1, 我们预测了前景点及对应的box。因为stage-1和stage-2是独立训练的, 所以要选择一些stage-1预测的bboxes去参与stage-2的训练。要注意的是训练和测试的选择要求是不太一样的。训练时, 采用BEV IoU=0.85进行NMS, 选择top 300的boxes; 测试时, 采用BEV IoU=0.8进行NMS, 选择top 100的boxes。

2.2 stage-2: 候选框和置信度细化

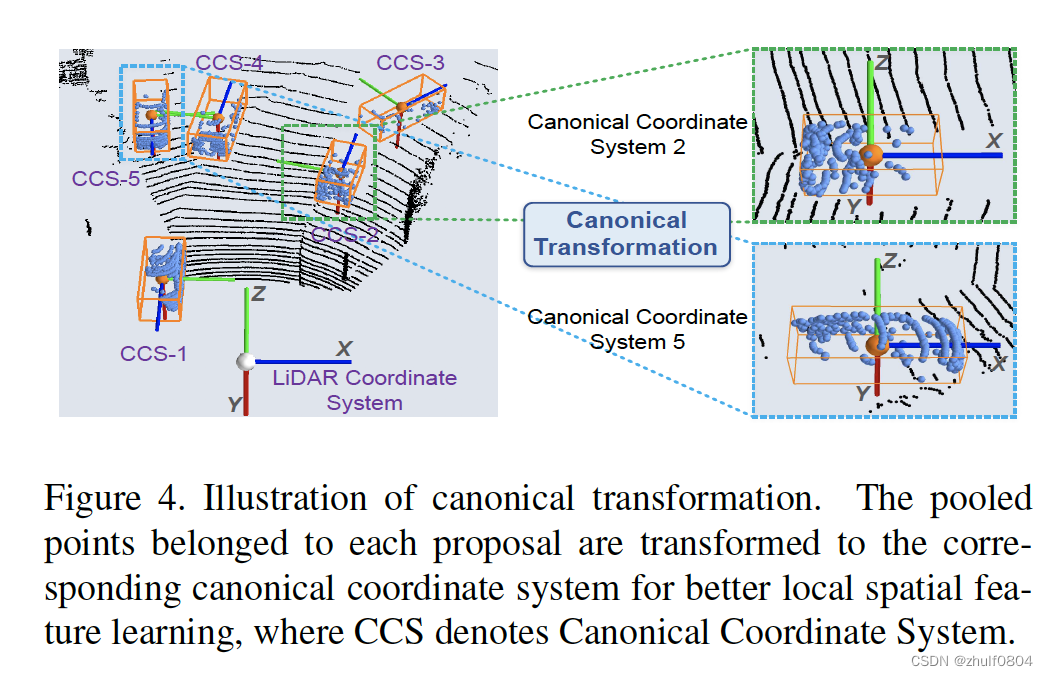

• 规范坐标系转换 如Figure 4所示, 将每一个候选框及inside points进行坐标系转换: (1) 坐标系的中序在候选框的中心; (2) X, Z轴垂直且地面平行, X指向候选框朝向的方向; (3) Y轴保持不变。原始坐标系下的点$p$在规范坐标系称为点$\tilde{p}$。

• 局部空间特征 将规范坐标系下的点$\tilde{p}$与其反射率$r^{(p)}$, 是否为前景点 m ( p ) ∈ { 0 , 1 } m^{(p)} \in \left\{0, 1\right\} m(p)∈{0,1},和距离信息$d^{(p)}=\sqrt{(x^{(p)}{)}^2+(y^{(p)}{)}^2+(z^{(p)}{)}^2}$, 结合起来作为初始特征, 经过FC层输出的局部空间特征。

• box head 对于候选框$(x,y,z,h,w,l,\theta )$, 作者考虑其增大的候选框$(x,y,z,h+\eta ,w+\eta ,l+\eta ,\theta )$中的每一个点, 生成当前候选框的特征: 上述局部空间特征同stage-1输出的语义特征${\mathbf{f}}^p$进行cat, 经过小的PointNet++网络输出当前候选框新的特征。基于新特征来细化box和其置信度。预测方式同stage-1, 细节信息不再介绍。

• 损失函数 除了box的回归损失外, 这里还包括box的分类损失, 因此是两者的损失函数之和。

$${\mathcal{L}}_{\text{refine}}=\frac{1}{||\mathcal{B}||}\sum _{i\in \mathcal{B}}{\mathcal{F}}_{\text{cls}}({\text{prob}}_i,{\text{label}}_i)+\frac{1}{||{\mathcal{B}}_{\text{pos}}||}\sum _{i\in {\mathcal{B}}_{\text{pos}}}({\tilde{\mathcal{L}}}_{\text{bin}}^{(i)}+{\tilde{\mathcal{L}}}_{\text{res}}^{(i)}),$$

$\mathcal{B}$是候选框的数量, ${\mathcal{B}}_{\text{pos}}$是GT boxes的3D IoU大于0.55的候选框的数量。

在预测时, 基于BEV IoU=0.01进行NMS操作, 得到最终的boxes。

三、论文的实验

实验都是在KITTI数据集上进行的。

3.1 在KITTI数据集的检测性能比较

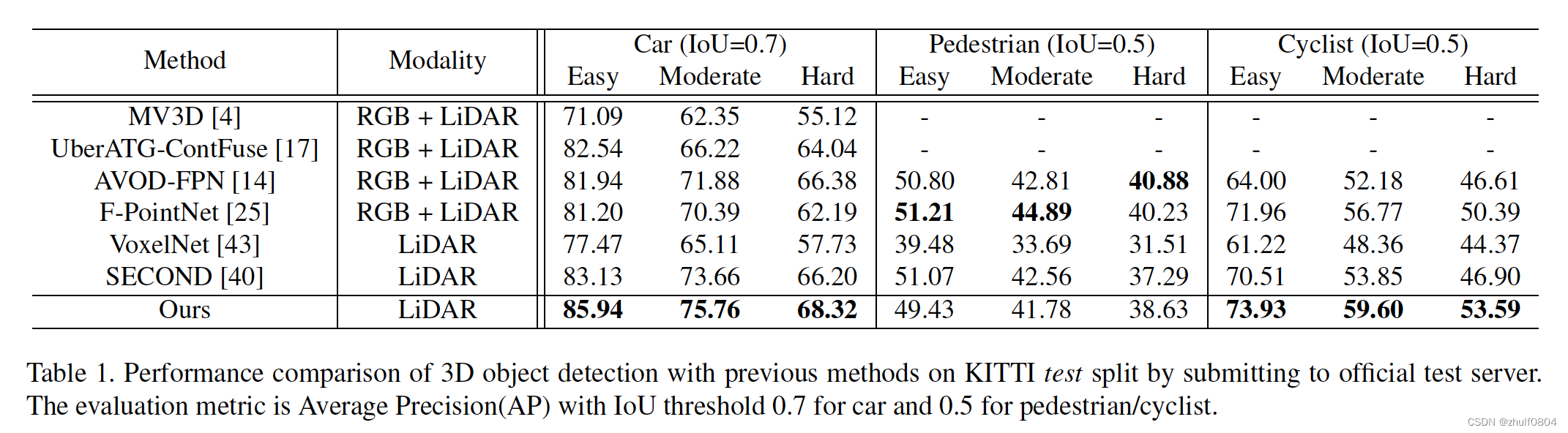

如Table 1所示, PointRCNN在Car和Cyclist数据集均达到SOTA; 在Pedestrian弱于RGB+LIDAR的方法, 和LIDAR SOTA的方法相当。

3.2 候选框生成的评估

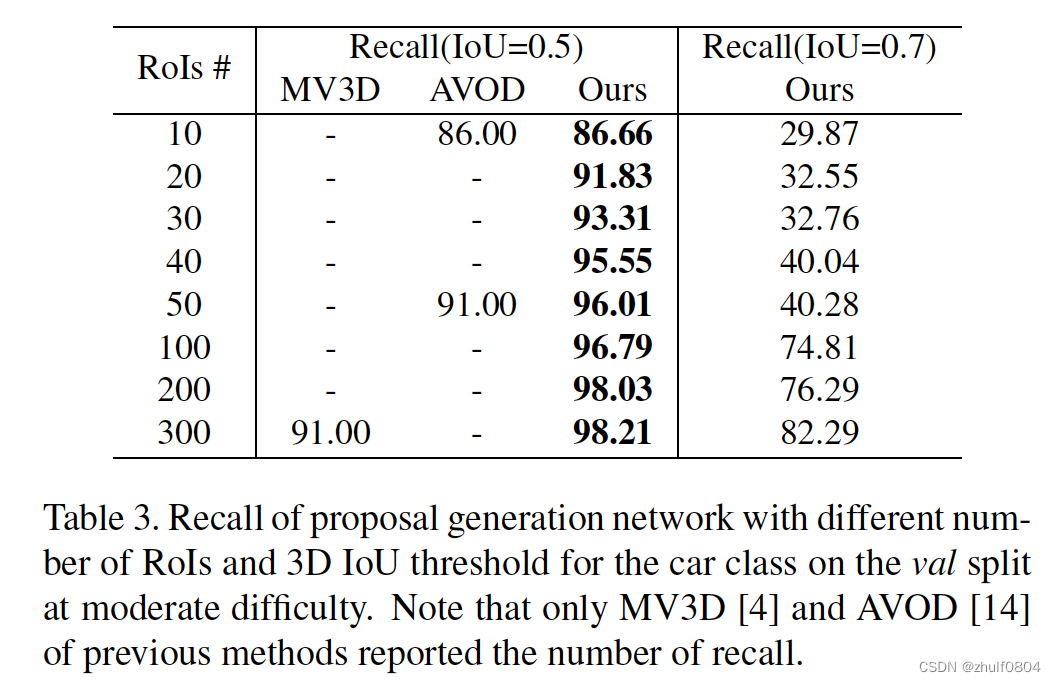

作者与其它方法比较了在不同采样候选框数量和IoU阈值时的候选框的召回率, 实验结果如Table 3所示。在采样50个候选, IoU阈值是0.5时, 作者提出方法的候选框召回率达到96.01%; 在采样300个候选框, IoU阈值是0.7时, 候选框的召回率是82.29%。

3.3 消融实验

• Stage-2局部空间特征的输入

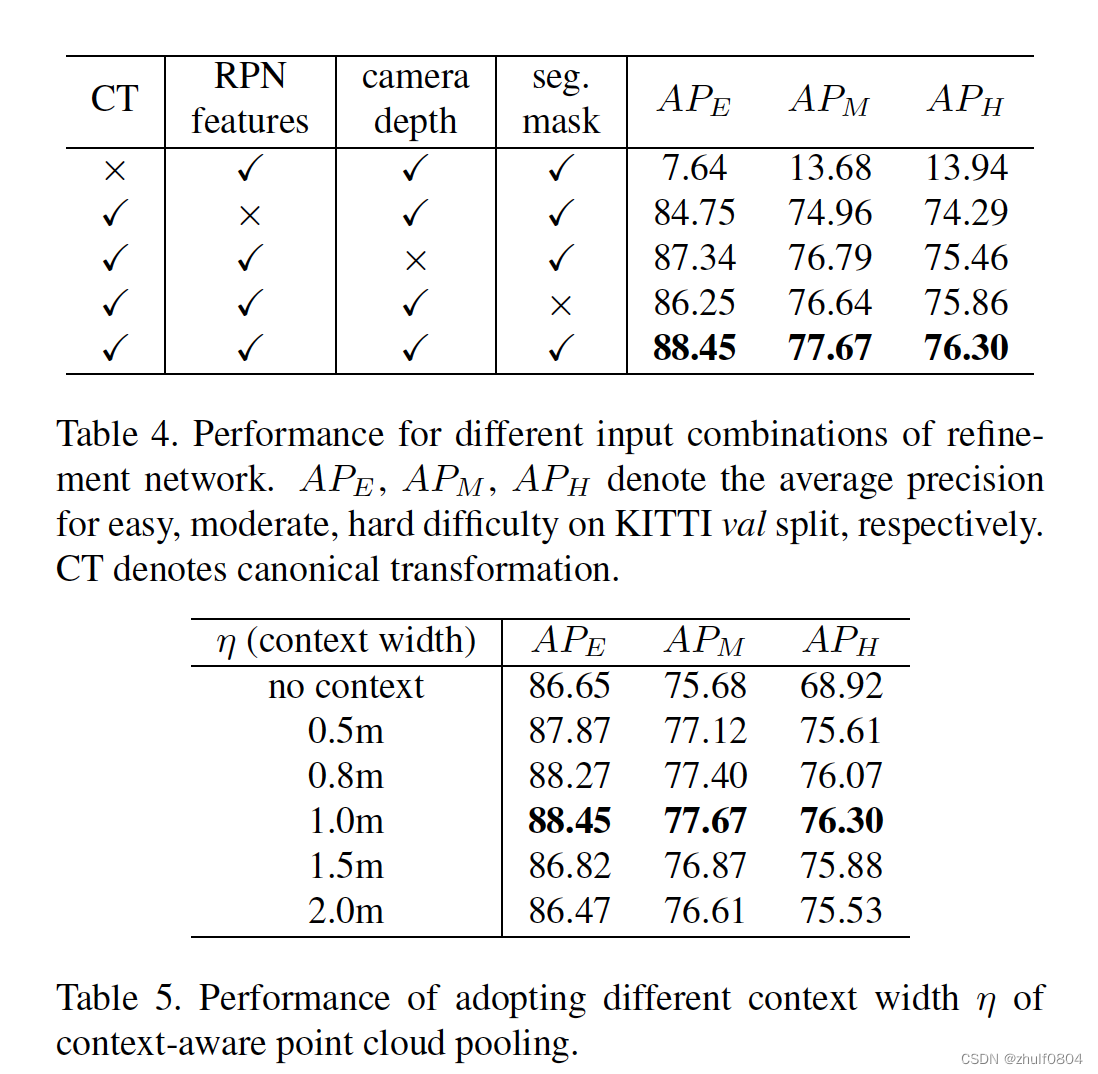

  Table 4展示了作者每次移除一种输入而保留其它三种输入时模型的性能: CT (canonical transformation)对模型性能影响最大, 没有CT, AP值特别低 (13.68%)。Stage-1里的特征${\mathbf{f}}^{(p)}$也对模型的性能有重要的影响, 如果没有${\mathbf{f}}^p$, $A{P}_M$也下降了2个多点。Camera信息 $d^{(p)}$和seg mask $m^{(p)}$对模型有轻微的影响。

• Stage-2里$\eta$的大小

  Table 5展示了不同的$\eta$值对模型性能的影响。$\eta =0$时, 在hard cases模型下降较多, 作者推测原因可能是hard cases由于遮挡或者较远导致proposal中有较少的点, 因此需要更多的上下文信息。$\eta =1.0m$时模型的性能达到最佳。$\eta$太大时, 模型的性能也开始下降, 这是因为proposal中将会包括更多的噪声点。

• 框回归的损失函数

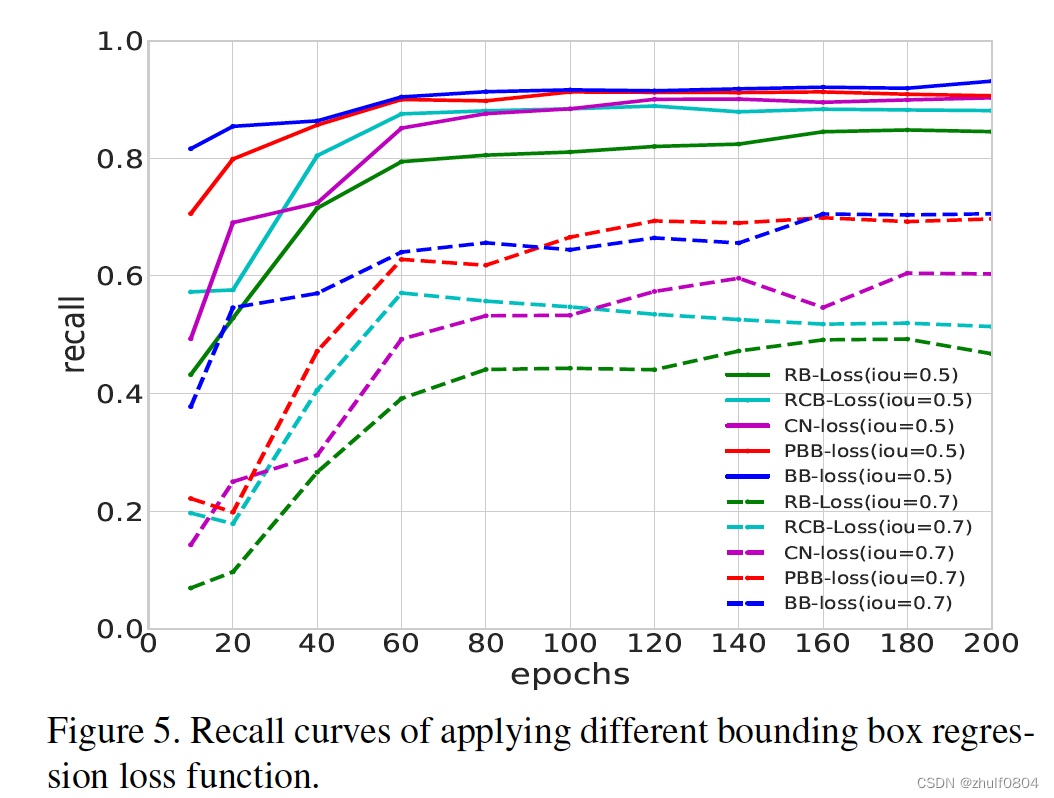

作者比较了不同的框回归损失函数对于stage-1候选框召回率(IoU=0.5和0.7)的影响, 如Figure 5所示, 可以看到作者提出的bin-based loss (BB-loss)收敛的更快, 更好。

四、总结

• 作者提出了2阶段的PointRCNN, 将原始点云作为输入, stage-1预测前景点和候选框, stage-2对候选框和置信度进行细化。
• 作者将bin-based loss应用到了框的回归。
• 论文内容殷实, 但stage-1和stage-2是分开训练的, 而且tricks有些多。
