FZ25/FZ35 恒流电子负载



▌01 电子负载

---

  在 关于无线节能组无线电能输出功率测量 涉及到电子负载的使用。这里给出了电子负载的操作说明，以备之后应用时所需。

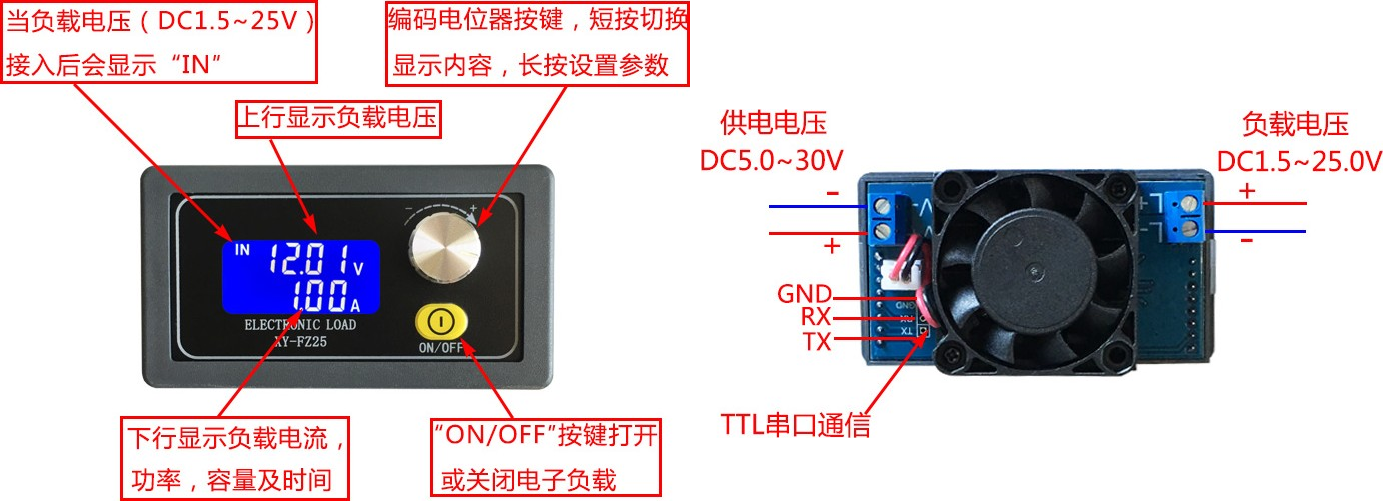

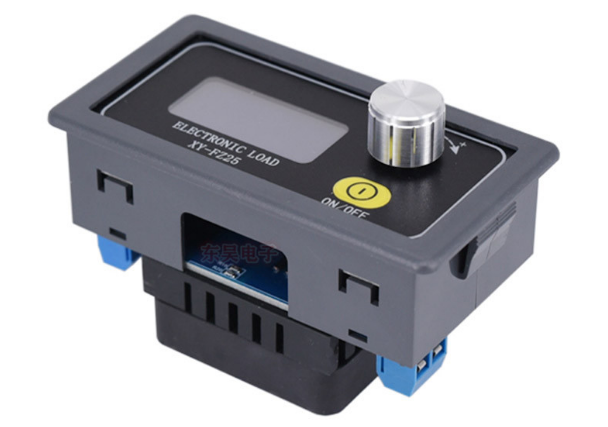

^{▲ XY-FZ35}

1.功能说明

  1. 可以显示电流A 电压V 功率W 容量Ah及放电时间；

  2. 具有完善的保护机制；

  3. 放电容量和放电时间自动统计；

  4. 设置最大放电容量（OAH）和最大放电时间（OHP）；（实现无人值守的电源老化测试）

  5. 智能温控风扇，当功率大于10W或者温度大于40℃风扇自动启动；

  6. 采用旋转编码电位器，可以精确调整电流，精确至0.01A，电流可以锁定，防止误操作；

  7. 数据组功能:可以选择是否累加上一阶段的容量值及运行时间；

  8. 具有强大的串口通信功能。

^{▲ FZ35功能说明}

2.技术参数

^{▲ 技术参数}



▌02 功能详解

---

一、完善的保护机制：

  1. 供电端有防反接保护，反接不烧；

  2. 负载端有防反接保护，反接不烧；

  3. OVP过压保护（默认25.2V，可自行设置，过压保护后，液晶界面闪烁显OVP）；

  4. OCP过流保护（默认4.10A/5.10A，可自行设置，过流保护后，液晶闪烁显 示OCP）；

  5. OPP过功率保护（默认25.5W/35.5W，可自行设置，过功率保护后，液晶 闪烁显示OPP）；

  6. OTP过温保护（负载温度大于80℃后，过温保护，液晶闪烁显示OTP）；

  7. LVP欠压保护（默认1.5V，可自行设置，欠压保护后液晶闪烁显示LVP，在电池放电测试等应用中，设置合适的LVP，可以有效防止电池过渡放电， 以免损坏电池）。

二、电子负载上电初始状态:

  电子负载自动保存关机之前的开关状态，并作为下次上电的初始状态；

三、放电容量及放电时间统计：

  1. 放电容量统计:负载电流不为零开始统计,待下次负载电流为零,认为完成一个放电过程,统计结束;

  2. 放电时间统计:从电流不为零开始统计,待下次负载电流为零,认为完成一次测试过程,统计结束；

四、设置最大容量（OAH）及设置最大放电时间（OHP）：

  1. 设置最大容量（OAH）:当启动OAH功能后,当负载放电容量高于设置的最大容量后,电子负载自动停止，并闪烁显示”OAH”；OAH报警解除后，自动清空容量统计数据；

  2. 设置最大放电时间（OHP）:当启动OHP功能后，当负载运行时间大于设置的最大放电时间后,电子负载自动停止,并闪烁显示”OHP”； OHP报警解除后，自动清空时间统计数据；

OAP和OHP功能，能够很好的实现无人值守的电源老化测试。

注：在没有开启OAP及OHP功能时，电子负载都会记录放电容量和放电时间，开启OAH和OHP功能后，到了设定值后电子负载停止工作；开启了OHP功能后，电子负载的运行时间是倒计时模式；

五、数据组功能:

  分为”DAT0” “DAT1”:

  DAT0: 只闪烁显示上一阶段的容量值及运行时间,并不累加到下一阶段;
  DAT1: 闪烁显示上一阶段的容量值及运行时间,并自动累加到下一阶段;



▌03 操作说明

---

一、运行界面操作说明:

  1. 电子负载上电后进入运行界面，通过短按”ON/OFF”按键，用来打开或关闭电子负载，通过旋转编码器电位器来实时修改电子负载的电流；

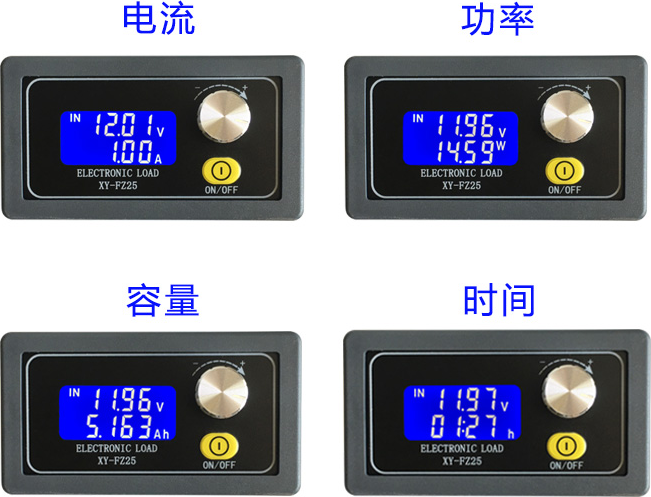

  2. 短按编码电位器按键切换下行显示的内容(电流/功率/容量/时间)；

  3. 在任意显示界面,旋转编码电位器，会自动切换到电流显示界面；

  4. 在电流显示界面，长按”ON/OFF”按键用来开启或关闭数据锁功能，如果开启数据锁功能， 会在电流前面显示锁定符号“ I-”，此时无法通过旋转编码电位器实时调整负载电流，防止误操作；

  5. 在容量/时间界面，长按"ON/OFF"按键，清空对应的容量/时间数据。

^{▲ 短按编码电位器切换显示}

二、设置界面操作说明:

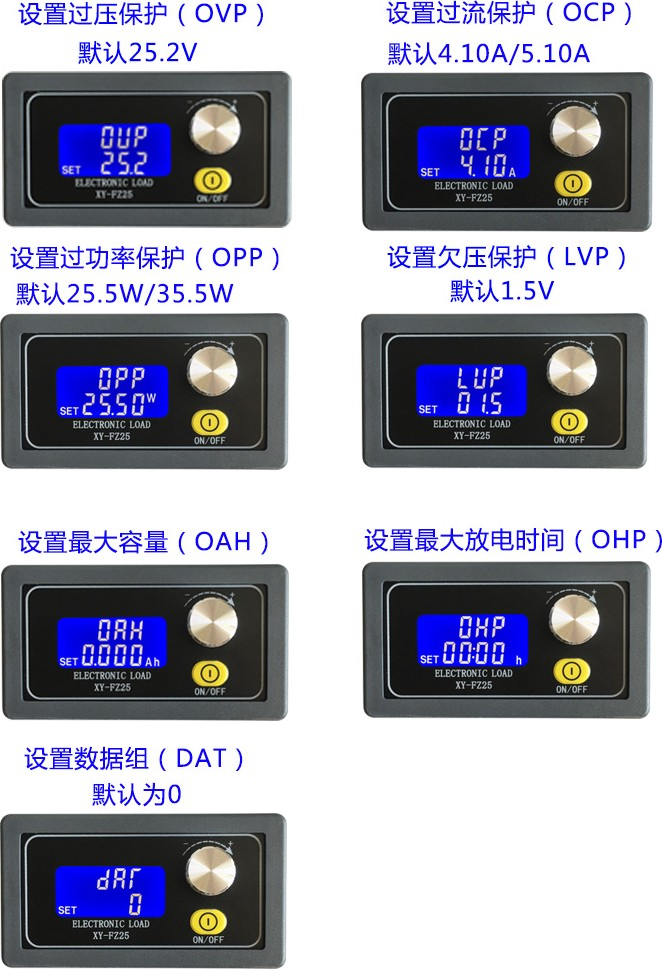

  1. 在运行界面，长按编码电位器进入设置界面；

  2. 通过旋转编码器电位器，调整参数的大小，顺时针增加，逆时针减小；通过短按旋转编码器，切换需要修改的参数；

  3. 在最大容量（OAH）/最大放电时间（OHP）两个参数界面，短按”ON/OFF”按键来选择对应功能的开启或关闭，如果关闭，则显示”----”；

  4. 在最大容量（OAH）参数界面，长按”ON/OFF” 按键选择容量范围(9.999Ah/99.99Ah /999.9Ah/9999Ah )；

  5. 参数设置完毕，长按编码器电位器，退出设置界面，设置参数自动保存；

^{▲ 长按编码按键进入的界面}



▌04 串口控制

---

1.串口格式

   通讯数据协议：

通讯标准:9600 bps
数据位 :8
停止位 :1
校验位 :none
流控制 :none

2.串口命令

串口命令	说明
start	启动上传
stop	停止上传
on	开启负载功能
off	关闭负载功能
x.xxA	设置负载电流
LVP:xx.x	设置欠压
OVP:xx.x	设置过压
OCP:x.xx	设置过流
OPP:xx.xx	设置过功率
OAH:x.xxx	设置最大容量
OHP:xx:xx	设置最大放电时间
read	读取产品参数设置

3.数据上传格式:

（1）未报警状态:

  数据定义： 负载电源电压,负载电流,容量值,放电时间;

  举例：11.90V,0.11A,0.004Ah,00:02 —>负载电压11.90V,负载电流0.11A ,容量0.004Ah,放电时间00:02;

  注: 如果开启最大放电时间,00:02 表示倒计时;

（2）报警状态:

  上传报警状态码: (OVP/OCP/OPP/LVP/OAH/OHP/OTP)

  读取产品参数设置: OVP:25.2, OCP:5.10, OPP:35.5, LVP:1.50,OAH:0222,OHP:00:00,过压，过流，过功率，欠压，最大容量，最大放电时间
