利用反射光电管 ITR9909 制作节能信标光电感应开关

简 介: 为了将原来的光电发光盘改造成能够使用光电触发的形式。本文给出了利用反射式光电管外接达林顿管的改造方案。经过测试它可以满足实验要求。

关键词 智能车竞赛节能信标反射光电管BC517ITR9909

光电感应开关
文章目录
ITR9909接口线
接口定义
焊接制作接口
功能测试
增加三极管接口
使用9018三极管
达林顿BC517
测试结果



§01 电感应开关


  了方便将原有的 节能无线信标 HALL 传感器改成反射光电管检测器,在 测试了 ITR8307ITR9909 的检测性能之后,下面介绍使用ITR9909进行改造的方法。

一、ITR9909接口线

1、接口定义

  根据 ITR9909 数据手册中给出它的管脚定义,具体如下:

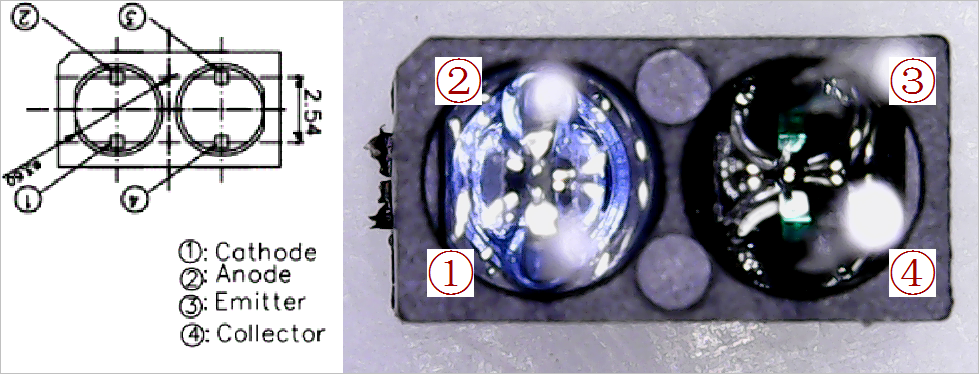

▲ 图1.1.1 管脚功能定义

▲ 图1.1.1 管脚功能定义

  为了能够与原来光盘中 OH9213 检测功能相同,按照下面的电路搭接相应的电路。

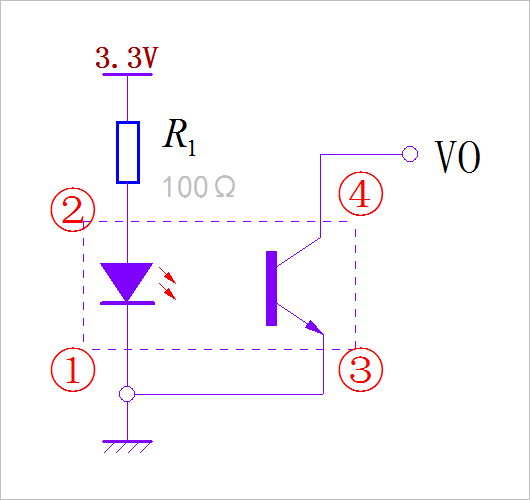

▲ 图1.1.2 构成ITR9909外部接口

▲ 图1.1.2 构成ITR9909外部接口

2、焊接制作接口

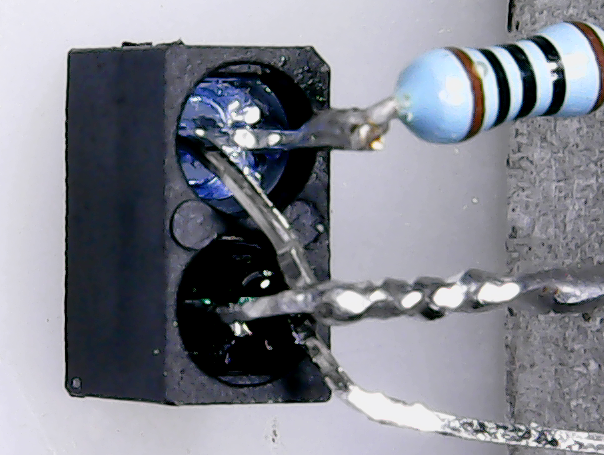

▲ 图1.1.3 焊接电阻后的引脚

▲ 图1.1.3 焊接电阻后的引脚

3、功能测试

  经过测试,由于光电三极管电流过小,无法驱动原来电路中的上拉电阻(1k),所以始终无法形成低电平输出。

二、增加三极管接口

  为了提高光电管输出信号带载能力,使用三极管来放大输出电流。

1、使用9018三极管

  使用NPN 三极管9018 完成输出信号放大。

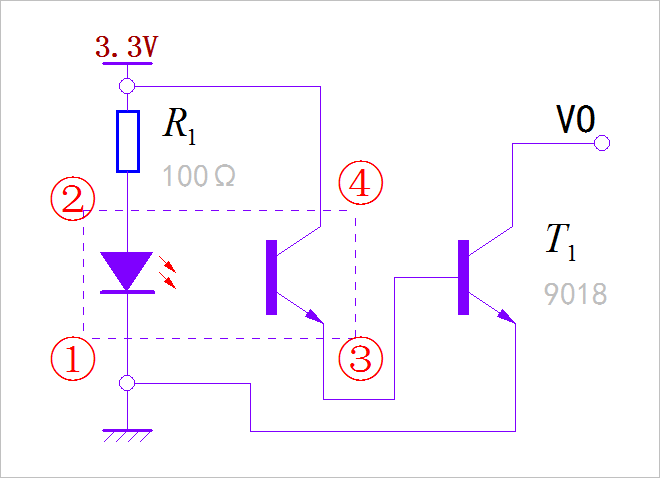

▲ 图1.2.1 增加三极管之后电路

▲ 图1.2.1 增加三极管之后电路

  经过测试,9018的电流仍然无法驱动原有的光电发光盘上的上拉负载。

2、达林顿BC517

  经过测试之后,这种电路可以满足检测要求。

▲ 图1.2.2 增加达林顿管之后的电路

▲ 图1.2.2 增加达林顿管之后的电路

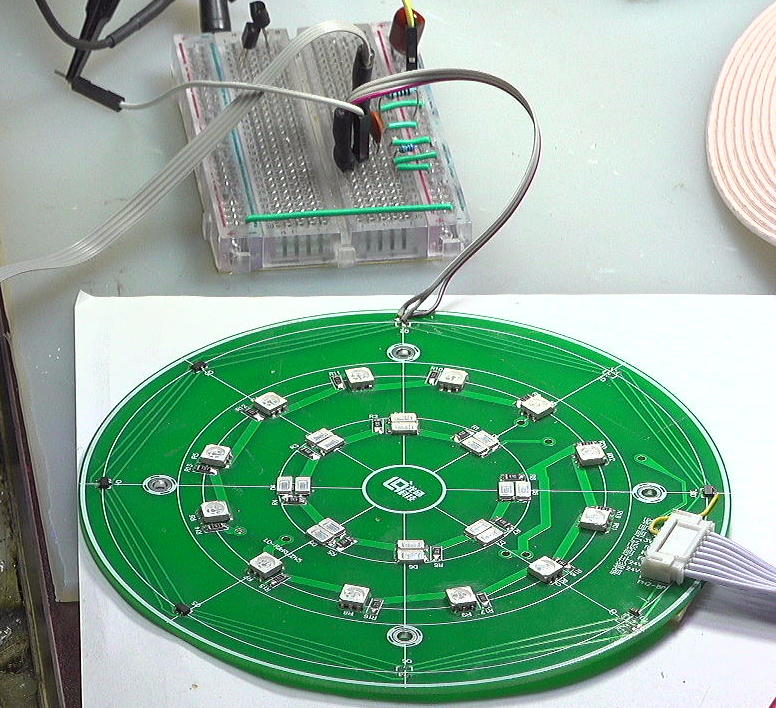

▲ 图1.2.3 测试电路

▲ 图1.2.3 测试电路

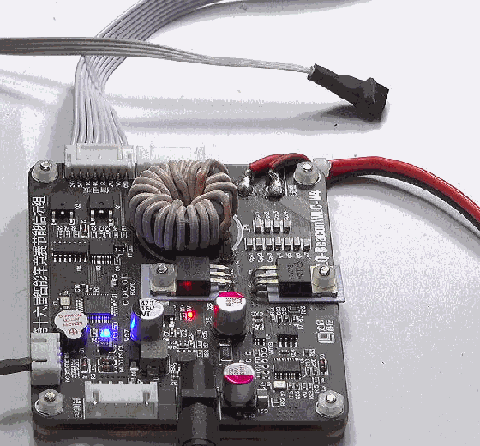

▲ 图1.2.4  调试过程

▲ 图1.2.4 调试过程



试结果 ※


  文给出了利用ITR9909外加BC517来作为改造原来节能信标组发光盘HALL器件的测试。经过测试,可以看到它可以满足替换原来发光盘上的HALL器件的功能。
