简 介： 试磁芯存储器的基本原理，购买了一些穿心磁珠。使用高斯计初步测试了这些磁珠被磁化后所能够剩余的磁场。

关键词： 穿心磁珠，磁芯存储器



§01 微型磁芯

---

  微型磁芯可以使用在一些高频抑制的线路连接中。购买到的 空心磁珠铁氧体抗干扰屏蔽磁环RH磁通高频磁芯圆形穿心磁珠滤波器 主要是测试验证 磁芯存储器 的基本原理。

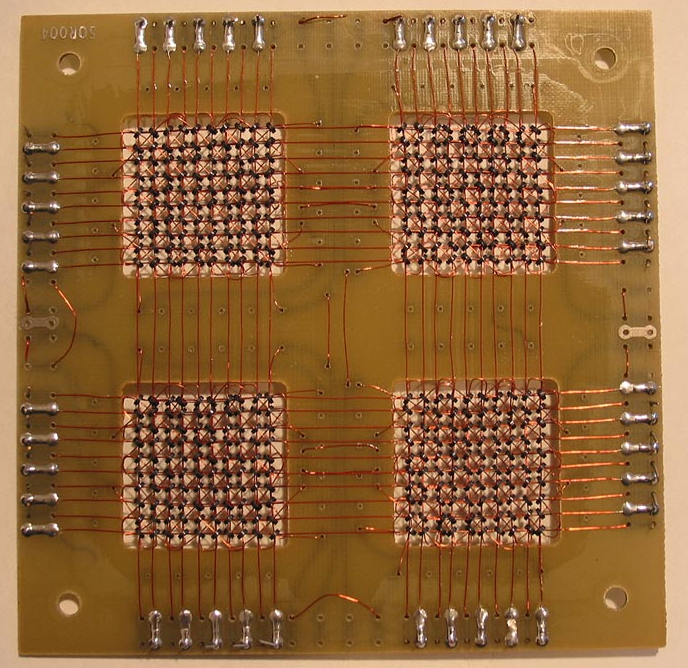

▲ 图1.1 Magnet Core Memory

一、基本参数

1、基本形状和尺寸

穿心磁珠几何参数：

高：3.5mm
直径：3mm
厚：1.5

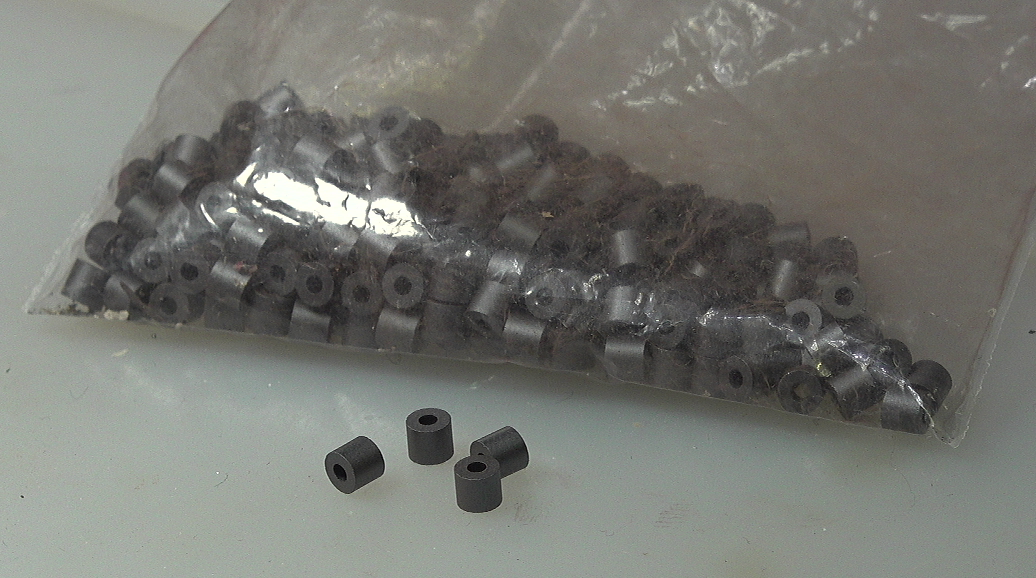

▲ 图1.1.1 购买到的基本磁芯

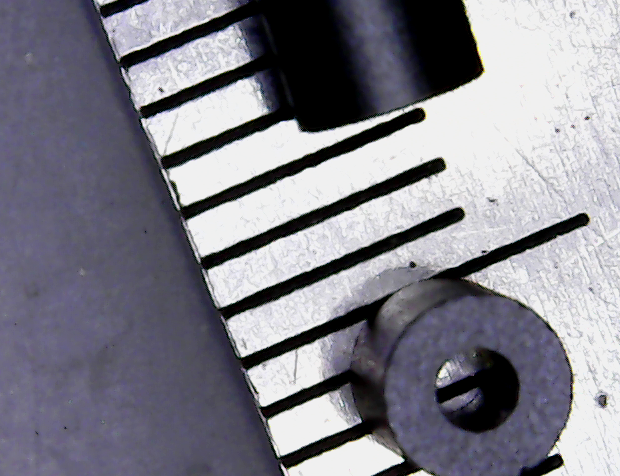

▲ 图1.1.2 磁芯的基本形状和尺寸

2、是否能够被磁化？

  使用高斯计测量磁芯表面的磁场。

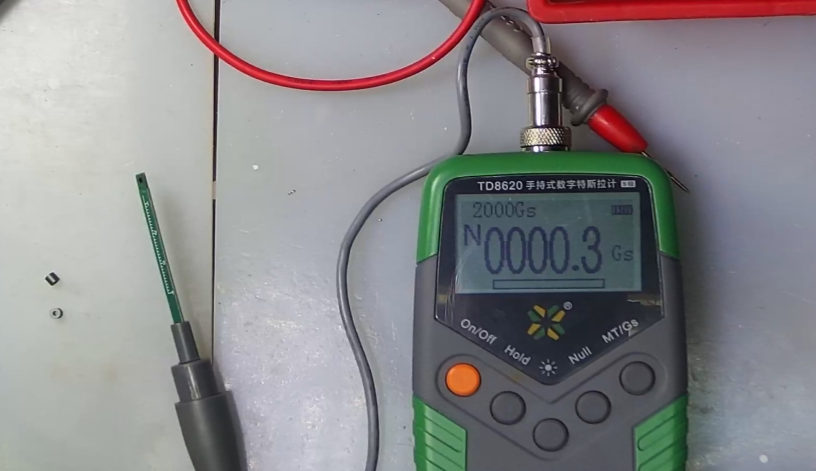

▲ 图1.1.3 高斯计测量磁芯表面的磁场

  在初始状态下，测量磁芯的磁场大约为1.5G左右。

  利用磁铁对于磁芯进行磁化，然后重新测量磁化后的磁芯表面的磁场强度。

  测量磁化后的磁芯的磁场强度大约在2.5 ~ 3.5 高斯左右。

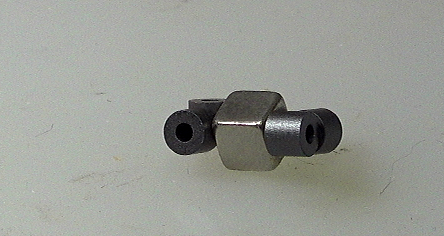

▲ 图1.1.4 利用磁铁对于磁芯进行磁化



※ 测试总结 ※

---

  测试磁芯存储器的基本原理，购买了一些穿心磁珠。使用高斯计初步测试了这些磁珠被磁化后所能够剩余的磁场。

---
