01 Colpitts振荡电路

---

一、前言

  在昨天测试晶体振荡器时在面包板上搭建了 Colpitts 振荡电路。  测试 12MHz 的晶体的时候， 振荡器工作正常， ·但是对于 3.57MHz的晶体时， 这个振荡器死活不工作。  今天猜想估计是三极管发射极电阻 R3 的阻值太小了。 使得晶体谐振回路的 Q 值降低。  为此， 今天重新测试一下这个电路，  将 R3的阻值提高到 10k欧姆。  看该电路是否能够振荡。  下面在面包板上搭建该电路进行测试，  工作电源设置为 12V， 测试该电路是否能够振荡。

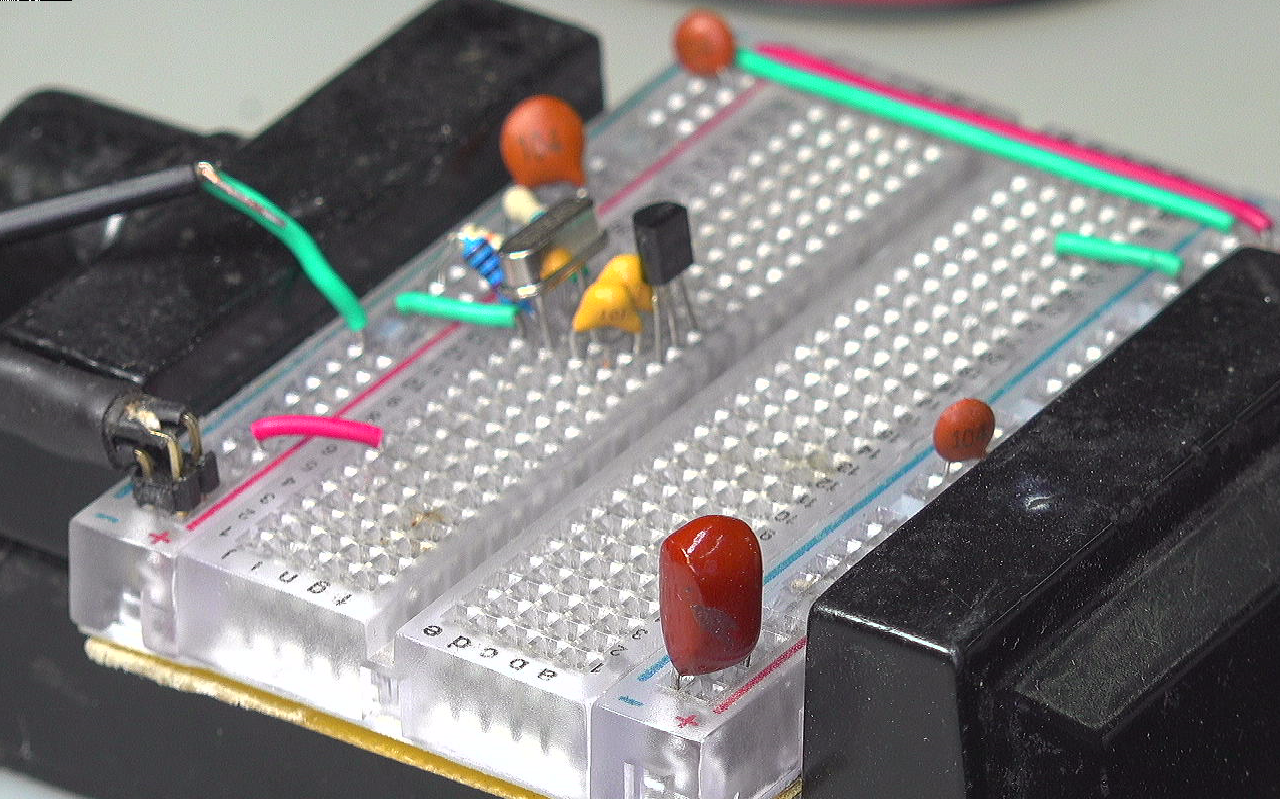

▲ 图1.1.1 面包板上搭建测试电路

二、测试结果

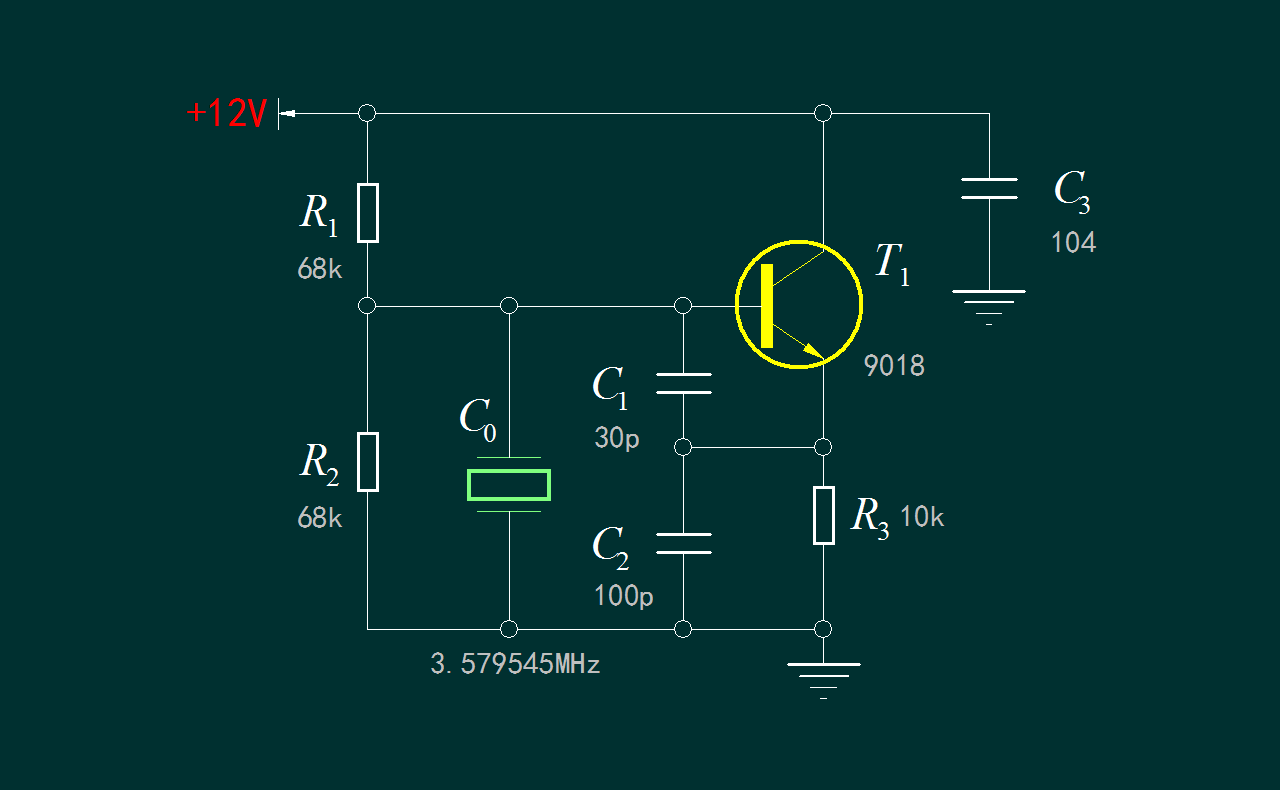

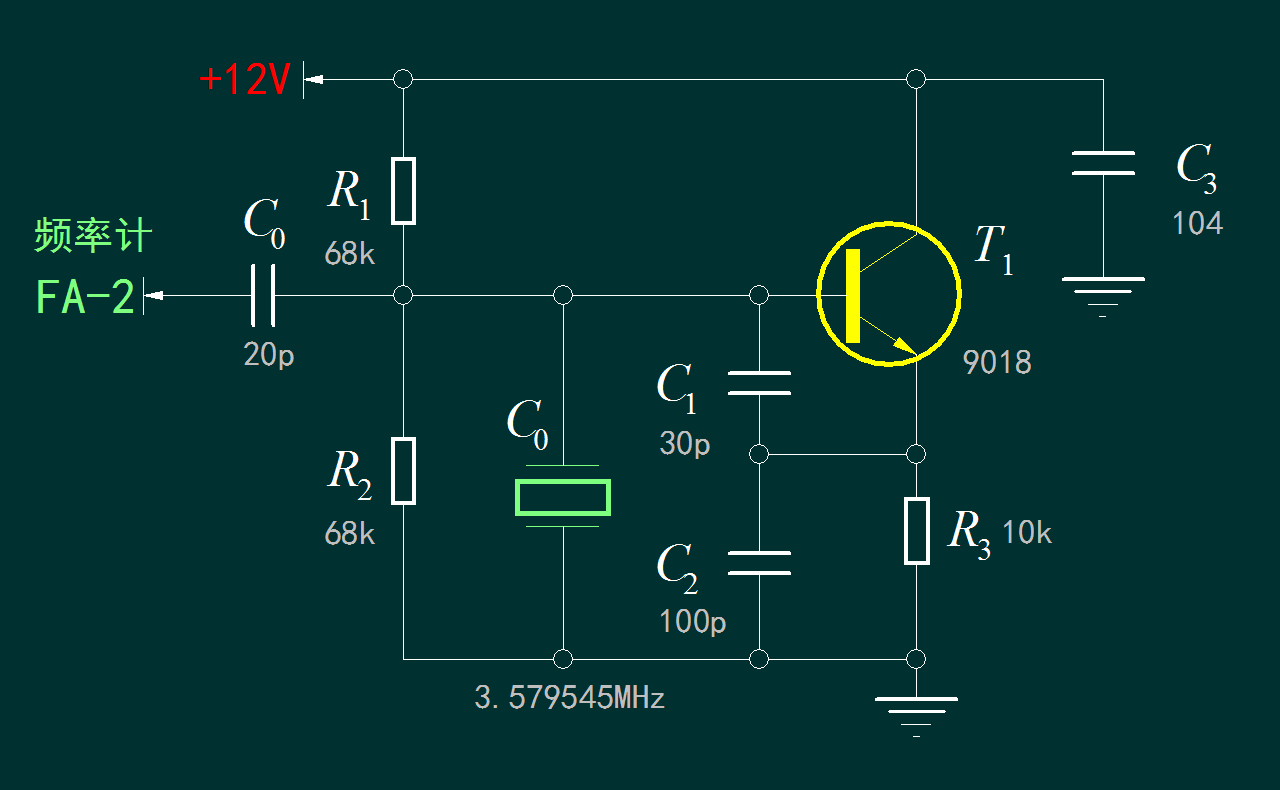

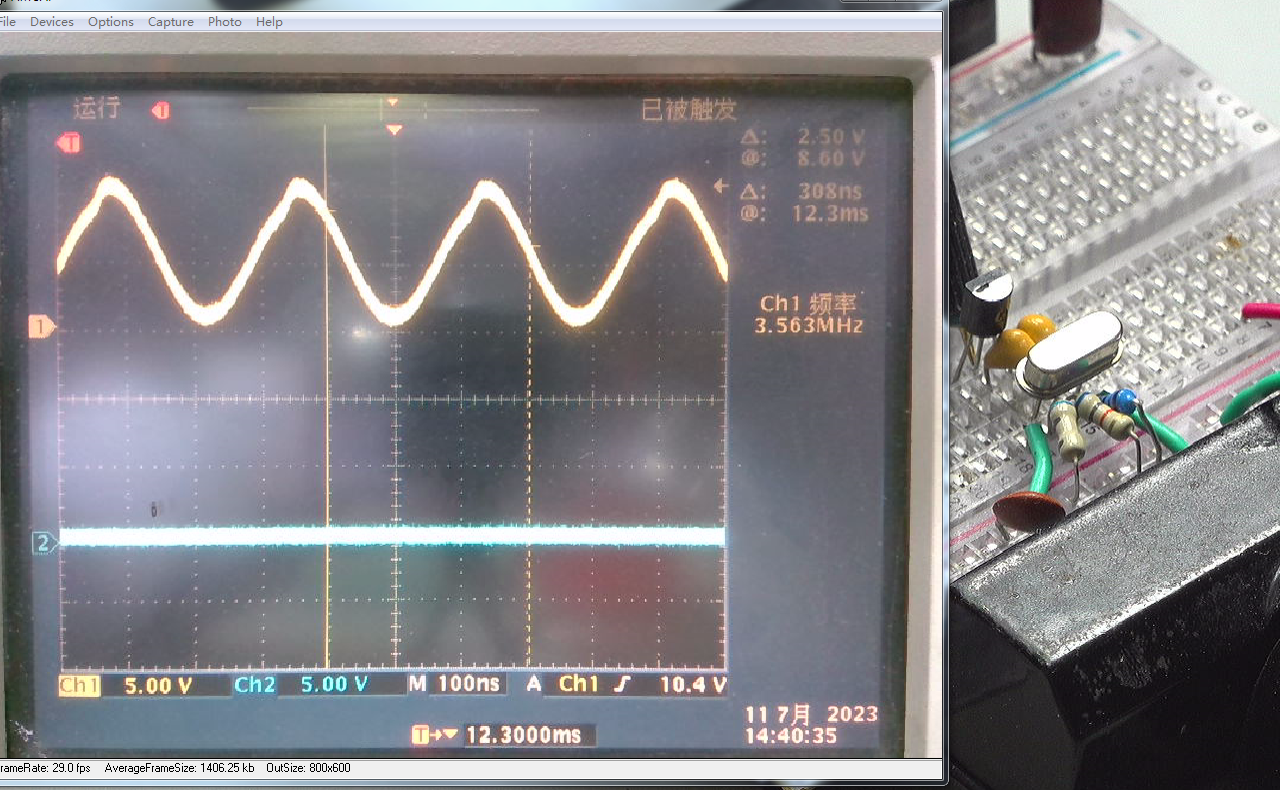

  实验结果证明了我的猜测。 该电路通电之后， 便可以在基极观察到振荡波形。  基极振荡波形的峰峰值超过了10V。  为了精确测量振荡频率， 利用一个20pf 的电容将基极振荡波形引入FA-2 频率计。  振荡信号的频率为 3.579216MHz。 这与晶体标称频率值 3.579565MHz 相差 0.01% 。  这是该测试电路的原理图以及其中各个元器件的取值。

三、击穿晶体

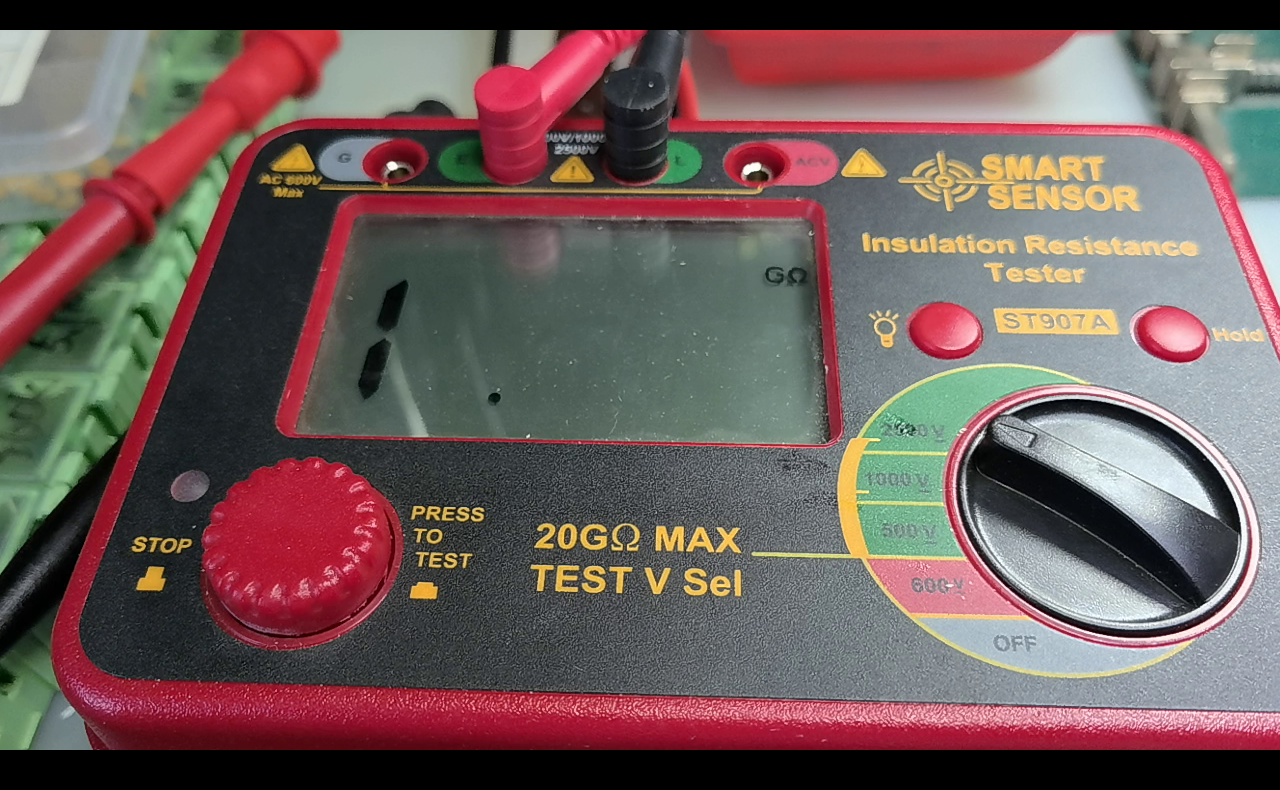

  下面使用绝缘表的高压对晶体进行击穿。 测试它 是否还能够正常工作。  使用2500V直流档进行测试。  晶体显示绝缘电阻被击穿。 不过在这个过程有一个非常奇特的情况， ·那就是在2500V下， 绝缘表会自动停止测量。 具体原因莫非是出晶体产生了奇特的谐振影响所致？ 现在还不得而知。  很是神奇， 这个被高压击穿的晶体重新接入面包板上的测试电路， 电路依然能够正常的工作。  只是工作的频率比起之前的振荡频率减少了 20Hz 左右。



※ 总  结 ※

---

  本文测试了 Colpitts振荡电路， 对于 3.579MHz 的晶体，  修改了振荡电路的部分参数，  使得电路能够产生振荡。  利用该电路还对呗高压击穿的晶体进行了测试， ·晶体工作正常。

---
