电路板上的电感：2R2, 3R3

微型滤波电感



01 密封电感

---

一、前言

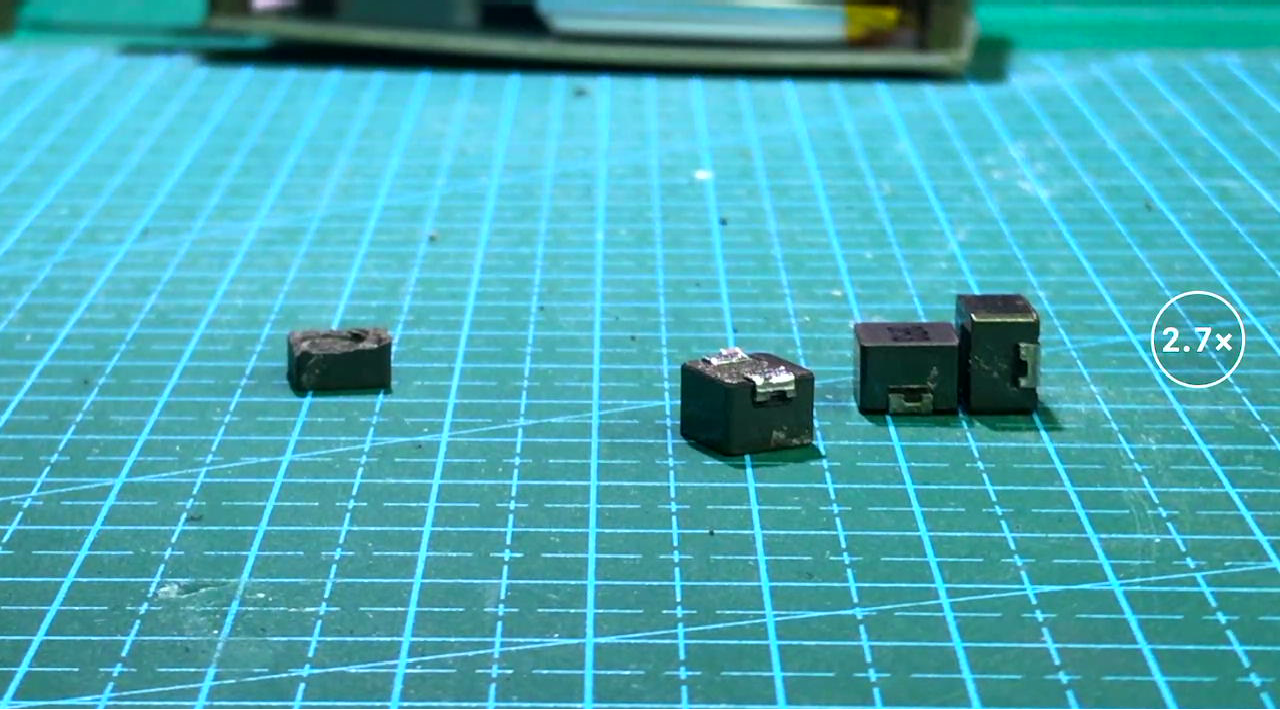

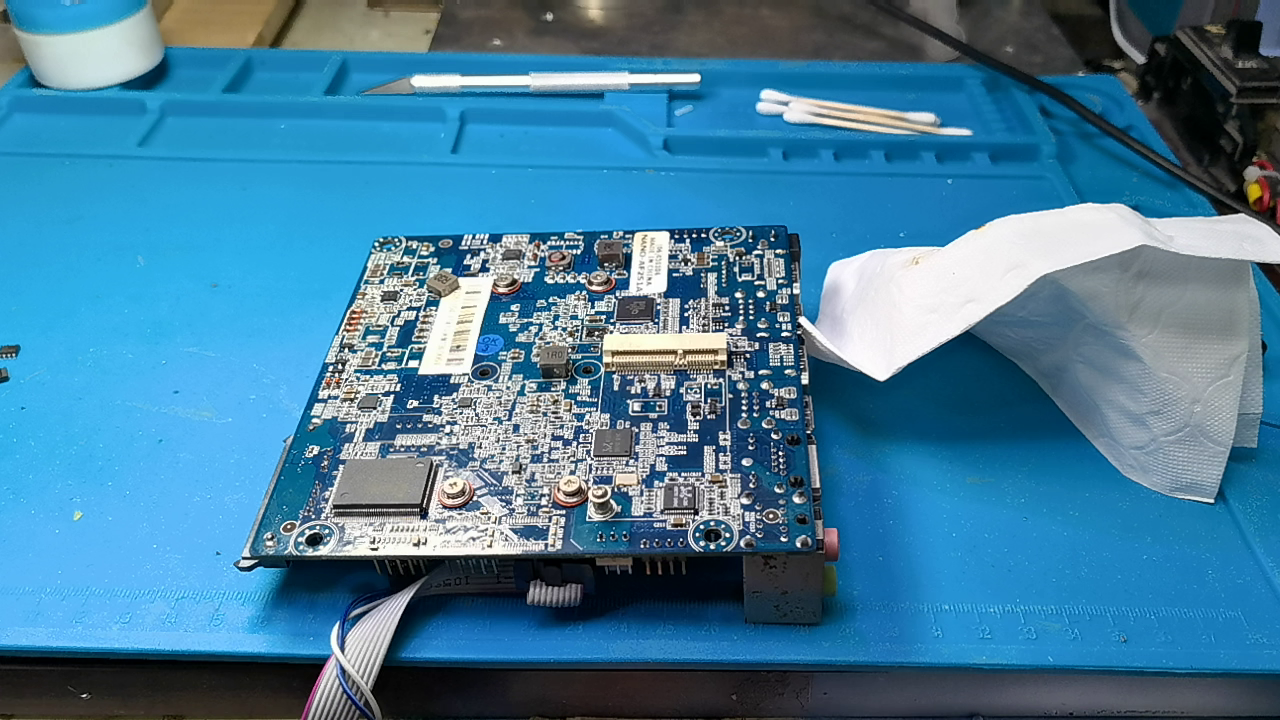

  这是一个报废的电脑主板。 可以看到上面有许多元器件。 特别是这种方形的块状器件。  上面分别写着三个字符， 中间是R， 前后是数字。  从旁边这个拆卸过程中破碎的器件来看， 这应该是一个电感。 那么这些器件如果是电感， 那么上面的标称值与电感量是什么关系呢？

二、测量结果

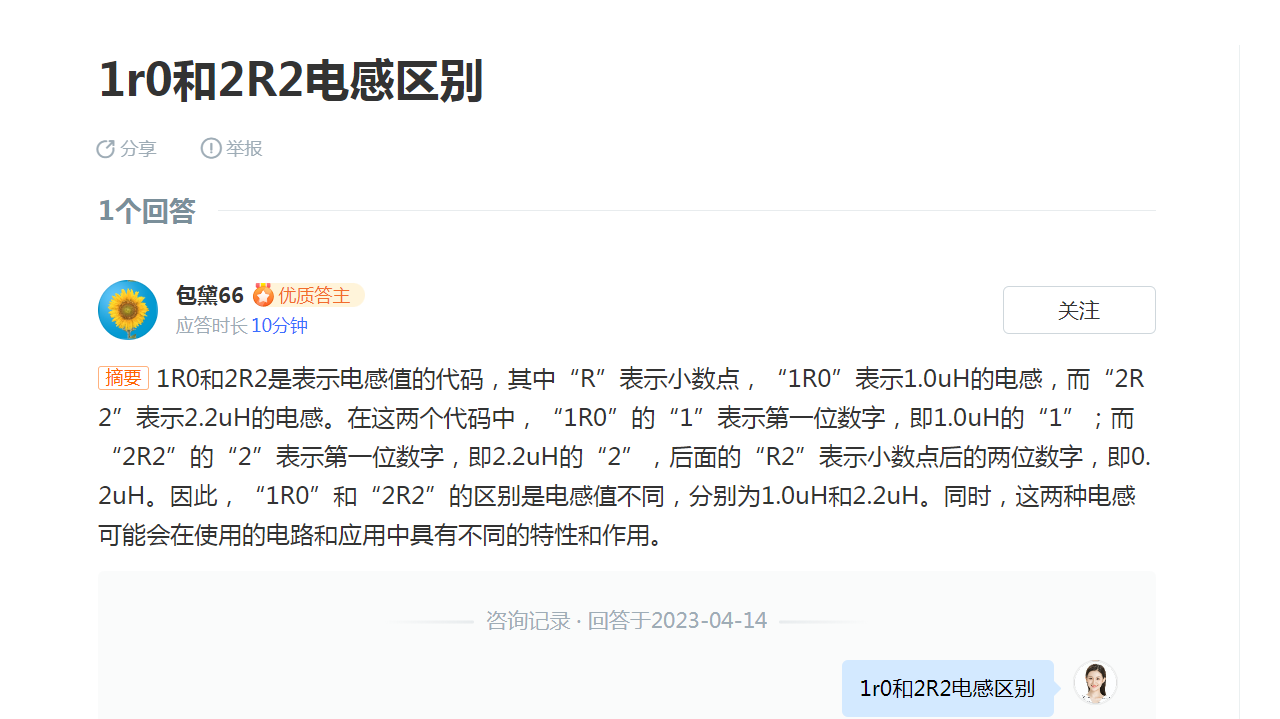

  根据网络上博文介绍，  这种标示的器件是电感。  R标示小数点， 前后两个数字分别表示整数数值和小数数值。  下面对这些拆卸下来的电感进行测试，  看是否符合这种命名机制。   这种小型电感， 在电路中， 应该是用于电源滤波作用的。 它本身还有类似于磁环的作用。 对于高频信号能够将其转换成热量耗散掉。

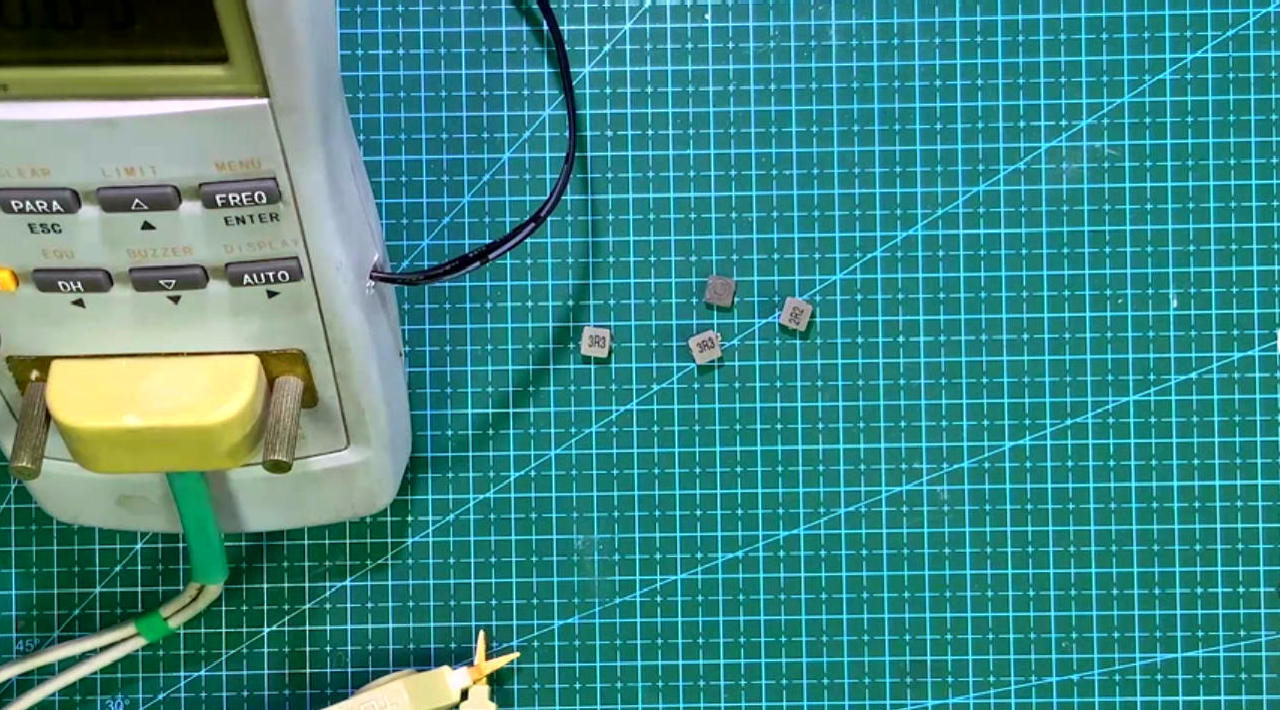

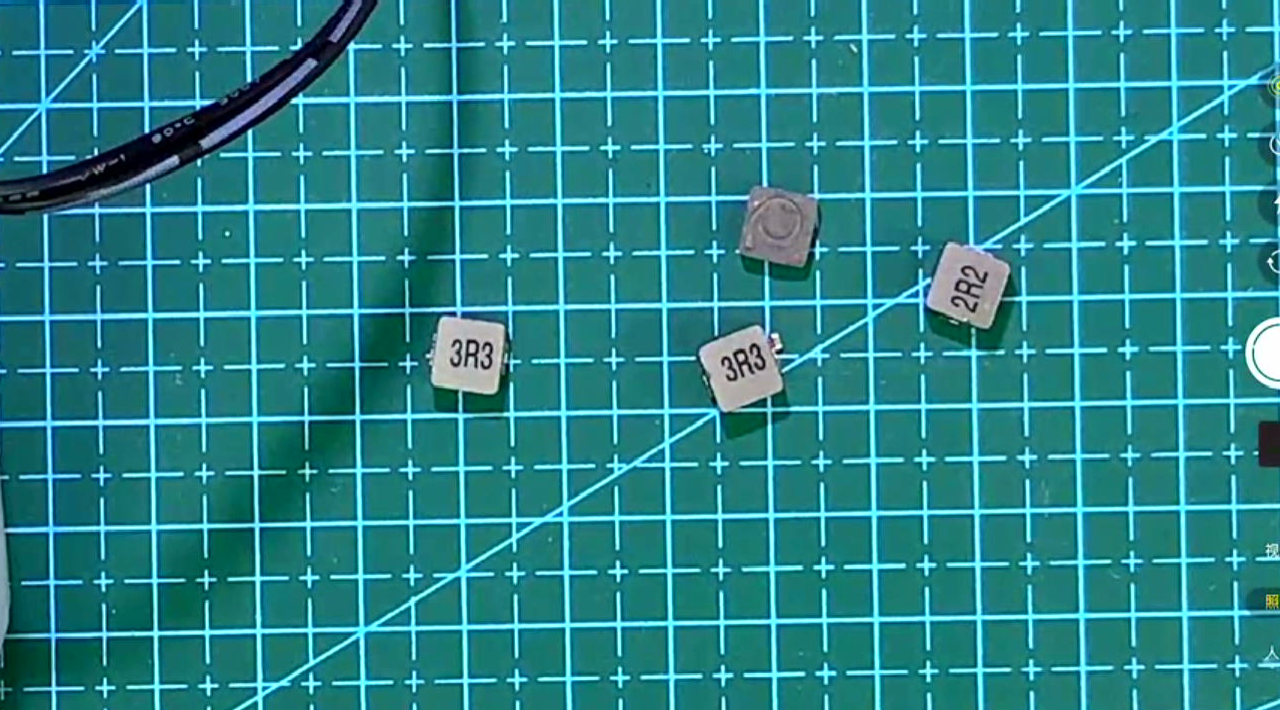

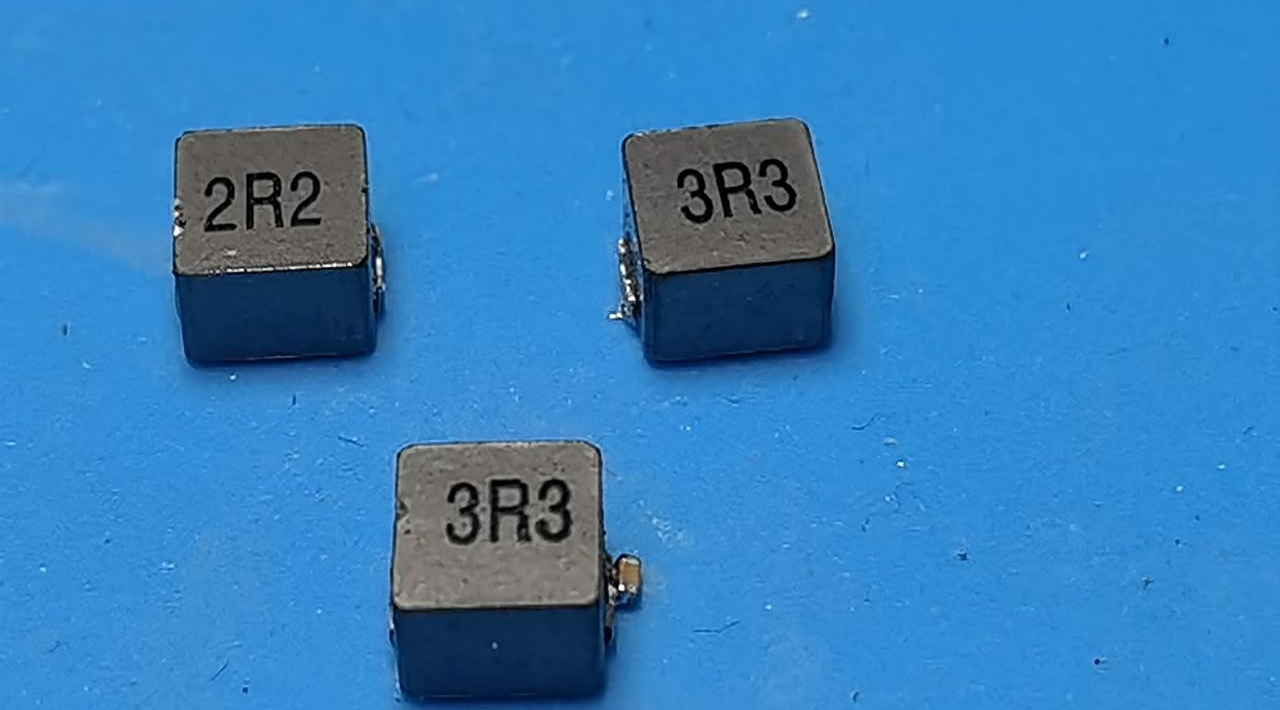

  下面使用TH2821A 手持电桥测量这几颗电感。 第一个电感标称值为 3.3微亨， 电感表显示为 2.92 微亨。 第二个为 2R2， 测量结果在2.35微亨， 第三颗仍然是 3R3。 电感量为 3.27微亨。  这验证了电感的标称值与实际值实相符的。  不过， 电感上的 R 字母， 的确会令人误解， 以为它们是电阻呢。



※ 总  结 ※

---

  本文记录了测量密封滤波电感的结果。  这种小巧电感， 命名中间包括有字母R。  前后数字表示电感整数和小数部分。 单位是微亨。  这种电感主要是用于电源滤波， 吸收高频信号。

---
